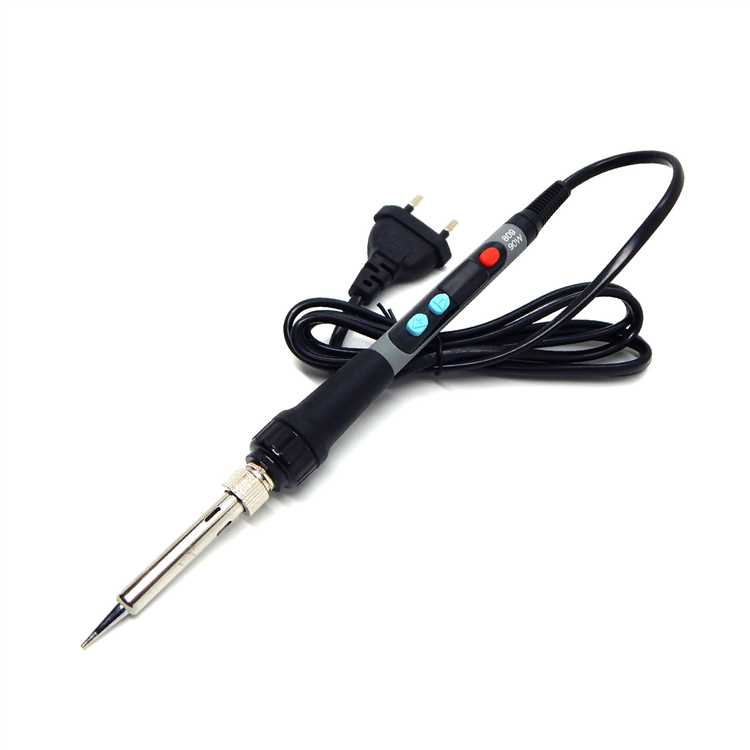

Паяльник на 220 В – это простой резистивный нагреватель, где мощность определяется сопротивлением спирали. Для расчёта сопротивления используют закон Ома и формулу мощности: P = U² / R, где P – мощность (Вт), U – напряжение (220 В), R – сопротивление (Ом). Переставив формулу, получаем R = U² / P. Например, для паяльника мощностью 40 Вт сопротивление составит 220² / 40 ≈ 1210 Ом.
При выборе проволоки для нагревателя учитывайте её удельное сопротивление. Для нихрома (сплав Ni-Cr) оно составляет 1,1–1,3 Ом·мм²/м. Длина проволоки рассчитывается по формуле L = R · S / ρ, где S – площадь сечения (мм²), ρ – удельное сопротивление. Для спирали диаметром 0,3 мм и сопротивлением 1210 Ом потребуется около 8–9 метров нихрома.
Температура нагрева зависит от плотности тока: при превышении 10–15 А/мм² спираль быстро перегорает. Для паяльника на 40 Вт ток составит 40 / 220 ≈ 0,18 А, а плотность тока при диаметре 0,3 мм – 0,18 / 0,07 ≈ 2,6 А/мм², что безопасно. При самостоятельном изготовлении проверяйте сопротивление мультиметром: отклонение более ±5% от расчётного значения снижает эффективность.
Керамические паяльники с регулировкой мощности используют ШИМ или дополнительные резисторы. В простейшем случае последовательное подключение резистора Rдоп = (U² / Pжел) – Rспирали позволяет снизить мощность. Например, для уменьшения мощности 60-ваттного паяльника до 30 Вт потребуется резистор (220² / 30) – (220² / 60) ≈ 807 Ом.
Сопротивление паяльника на 220 В: как рассчитать
При отсутствии данных о мощности измерьте ток потребления I амперметром и рассчитайте сопротивление по формуле R = U / I. Для паяльника с током 0,2 А сопротивление будет 220 / 0,2 = 1100 Ом. Учтите, что холодная спираль имеет сопротивление на 10–15% ниже рабочего из-за температурного коэффициента никель-хромовых сплавов (≈0,00017 К⁻¹).
Для самодельных паяльников выбирайте нихромовую проволоку с удельным сопротивлением 1,1 Ом·мм²/м. Длина спирали L определяется как L = R · S / ρ, где S – площадь сечения проволоки (мм²), ρ – удельное сопротивление. Для паяльника на 60 Вт (R = 806,7 Ом) при диаметре проволоки 0,3 мм (S ≈ 0,07 мм²) длина составит 806,7 · 0,07 / 1,1 ≈ 51,3 м. Наматывайте спираль с шагом 1,5–2 мм для равномерного нагрева.
Проверьте расчёты экспериментально: подключите паяльник через ваттметр и сравните измеренную мощность с расчётной. Если разница превышает 5%, скорректируйте длину спирали или сечение проволоки. Для паяльников с регулятором мощности (диммером) учитывайте, что при снижении напряжения сопротивление спирали остаётся постоянным, а мощность падает квадратично: при U = 150 В мощность 40-ваттного паяльника снизится до 150² / 1210 ≈ 18,6 Вт.
Избегайте коротких замыканий при намотке спирали: минимальное расстояние между витками – 1 мм. Для паяльников мощностью свыше 100 Вт используйте проволоку диаметром не менее 0,5 мм, иначе срок службы спирали сократится из-за перегрева. При расчётах учитывайте потери на контактах (≈0,1–0,3 Ом) и сопротивление питающего провода (≈0,05 Ом/м).
Какие параметры паяльника нужны для расчёта сопротивления
Для расчёта сопротивления нагревательного элемента паяльника на 220 В требуется знать его мощность. Этот параметр указывается в ваттах (Вт) на корпусе или в технической документации. Например, если паяльник имеет мощность 40 Вт, именно это значение станет основой для дальнейших вычислений. Без точного значения мощности расчёт будет приблизительным.
Напряжение питания – второй ключевой параметр. Стандартное значение для бытовых паяльников – 220 В (переменный ток). Если устройство рассчитано на другое напряжение, например 110 В или 36 В, это необходимо учитывать, так как формула расчёта сопротивления напрямую зависит от квадрата напряжения.
Температурный коэффициент сопротивления (ТКС) материала нагревателя влияет на точность расчётов. Для нихрома, из которого чаще всего изготавливают спирали паяльников, ТКС составляет примерно 0,0001–0,0004 1/°C. При нагреве до рабочей температуры (250–400 °C) сопротивление может увеличиться на 5–15%, что стоит учитывать при проектировании.
Длина и сечение проволоки нагревателя определяют его геометрическое сопротивление. Для нихрома удельное сопротивление составляет около 1,1 Ом·мм²/м. Если известны диаметр проволоки (например, 0,3 мм) и длина спирали (допустим, 1,5 м), можно вычислить сопротивление по формуле R = ρ·L/S, где ρ – удельное сопротивление, L – длина, S – площадь сечения.
Рабочая температура паяльника влияет на выбор материала и расчётное сопротивление. Например, для поддержания 300 °C при мощности 60 Вт требуется иное сопротивление, чем для 200 °C. При проектировании учитывают тепловые потери через жало и корпус, которые могут достигать 20–30% от подводимой мощности.
Тип нагревательного элемента (спиральный, керамический, индукционный) также важен. Спиральные элементы из нихрома или фехраля рассчитываются по закону Ома для участка цепи, а керамические – по удельному сопротивлению материала при заданной температуре. Индукционные паяльники требуют учёта частоты тока и магнитных свойств сердечника.
Коэффициент полезного действия (КПД) паяльника редко превышает 70–80%. Это означает, что часть мощности теряется на нагрев корпуса, излучение и конвекцию. При расчёте сопротивления для достижения заданной температуры жала эти потери компенсируют увеличением мощности на 10–20%.
Если паяльник работает в импульсном режиме (например, с регулятором мощности), сопротивление рассчитывают для максимальной мощности. При этом учитывают скважность импульсов и среднюю потребляемую мощность. Для точных расчётов используют осциллограф или мультиметр в режиме измерения переменного тока.
Формула для определения сопротивления нагревательного элемента
Сопротивление нагревательного элемента паяльника рассчитывается по закону Ома для участка цепи: R = U² / P, где R – искомое сопротивление (Ом), U – напряжение сети (220 В), P – мощность паяльника (Вт). Например, для паяльника мощностью 40 Вт сопротивление составит 220² / 40 = 1210 Ом. Эта формула применима только для активной нагрузки, где отсутствуют реактивные составляющие.
При расчётах учитывайте допустимые отклонения напряжения сети (±10%). Если напряжение упадёт до 198 В, фактическая мощность снизится до 32,4 Вт, а при 242 В – возрастёт до 48,4 Вт. Для точного подбора сопротивления используйте номинальное значение мощности, указанное на корпусе или в документации. Не полагайтесь на приблизительные данные – даже небольшая ошибка приведёт к перегреву или недостаточному нагреву жала.
- Для паяльников мощностью 25–60 Вт используйте нихромовую проволоку диаметром 0,2–0,4 мм. Сопротивление 1 метра нихрома Х20Н80 при 0,3 мм – около 15 Ом.
- При намотке спирали учитывайте температурный коэффициент сопротивления (ТКС). Для нихрома он составляет +0,00015 1/°C – при нагреве до 300°C сопротивление увеличится на ~4,5%.
- Не используйте проволоку с покрытием – оно выгорит при первом включении, что приведёт к короткому замыканию.
Если паяльник работает нестабильно, проверьте сопротивление изоляции между нагревателем и корпусом. Минимально допустимое значение – 1 МОм. При меньших показаниях замените изоляционные материалы (слюда, керамика) или устраните пробой. Для паяльников с керамическим нагревателем сопротивление изоляции должно быть не менее 10 МОм.
При самостоятельном изготовлении нагревателя рассчитайте длину проволоки по формуле: L = R * S / ρ, где L – длина (м), S – площадь поперечного сечения (мм²), ρ – удельное сопротивление материала (Ом·мм²/м). Для нихрома Х20Н80 ρ = 1,1 Ом·мм²/м. Например, для сопротивления 1200 Ом и проволоки 0,3 мм (S = 0,0707 мм²) длина составит 1200 * 0,0707 / 1,1 ≈ 77 м.
Как измерить мощность паяльника мультиметром
Для измерения мощности паяльника на 220 В мультиметром потребуется определить его сопротивление в холодном состоянии. Подключите щупы мультиметра к вилке паяльника в режиме измерения сопротивления (Ω). Типичные значения сопротивления для паяльников разной мощности: 100 Вт – ~484 Ом, 60 Вт – ~807 Ом, 40 Вт – ~1210 Ом. Если показания близки к этим значениям, паяльник исправен.
После измерения сопротивления (R) рассчитайте мощность (P) по формуле: P = U² / R, где U – напряжение сети (220 В). Например, при сопротивлении 500 Ом мощность составит 220² / 500 ≈ 96,8 Вт. Учтите, что сопротивление нагревательного элемента увеличивается при нагреве, поэтому расчёт даёт приблизительное значение.
Для точного измерения мощности под нагрузкой используйте мультиметр в режиме измерения переменного тока (AC). Подключите прибор последовательно с паяльником через розетку с разрывом цепи. Включите паяльник и снимите показания тока (I). Мощность определите по формуле: P = U × I. Например, при токе 0,45 А мощность будет 220 × 0,45 = 99 Вт.
Некоторые мультиметры имеют функцию измерения мощности (W) напрямую. Подключите прибор параллельно паяльнику в режиме ваттметра, если такая опция доступна. Это исключит необходимость расчётов. Убедитесь, что предел измерения мультиметра превышает ожидаемую мощность (например, 200 Вт для стандартных паяльников).
При измерениях соблюдайте технику безопасности: не касайтесь токоведущих частей, используйте изолированные щупы и работайте на сухой поверхности. Если мультиметр не поддерживает измерение переменного тока, воспользуйтесь токовыми клещами. Для паяльников с регулятором мощности измеряйте ток при максимальной нагрузке.
Расчёт сопротивления по известной мощности и напряжению
Мощность паяльника на 220 В указывается производителем в ваттах (Вт). Для расчёта сопротивления спирали используйте формулу: R = U² / P, где R – сопротивление в омах (Ом), U – напряжение в вольтах (В), P – мощность в ваттах. Например, паяльник на 40 Вт при 220 В имеет сопротивление: 220² / 40 = 1210 Ом. Погрешность в 5–10% допустима из-за температурного коэффициента материала спирали.
При выборе нихромовой проволоки для самодельного паяльника учитывайте её удельное сопротивление. Для нихрома марки Х20Н80 оно составляет ~1,1 Ом·мм²/м. Зная требуемое сопротивление, рассчитайте длину проволоки: L = R × S / ρ, где L – длина в метрах, S – площадь поперечного сечения в мм², ρ – удельное сопротивление. Для 1210 Ом и проволоки диаметром 0,3 мм (S ≈ 0,07 мм²) длина составит: 1210 × 0,07 / 1,1 ≈ 77 м.
Измерьте фактическое сопротивление мультиметром в холодном состоянии. Разница с расчётным значением не должна превышать 15%. Если сопротивление ниже, спираль перегреется и быстро перегорит; если выше – мощность упадёт, и паяльник не прогреется до рабочей температуры. Для точной настройки отрегулируйте длину проволоки, укорачивая её на 5–10% за итерацию.
Температурный коэффициент сопротивления (ТКС) нихрома ~0,00015 1/°C. При нагреве до 600°C сопротивление увеличится на ~9%: 1210 Ом × 1,09 ≈ 1320 Ом. Это влияет на мощность: P = U² / R = 220² / 1320 ≈ 36,7 Вт. Учитывайте этот эффект при проектировании, особенно для паяльников с регулировкой температуры.
Для паяльников с импульсным питанием (например, на 110 В) расчёт аналогичен, но напряжение подставляйте фактическое. При 110 В и 40 Вт сопротивление составит: 110² / 40 = 302,5 Ом. Убедитесь, что сетевой блок питания выдерживает ток: I = P / U = 40 / 110 ≈ 0,36 А. Для надёжности выбирайте проволоку с запасом по току на 20–30%.
При замене спирали в заводском паяльнике измерьте сопротивление старой. Если оно отличается от расчётного более чем на 20%, проверьте целостность нагревателя и контактов. Окисление или микротрещины увеличивают сопротивление, снижая мощность. Зачистите контакты наждачной бумагой и пропаяйте их с флюсом для бескислотной пайки.
Для паяльников с керамическим нагревателем расчёт сопротивления не требуется – оно задаётся производителем. Однако при ремонте проверяйте его мультиметром: обрыв или короткое замыкание указывают на неисправность. Восстановлению такие нагреватели не подлежат – только замена.

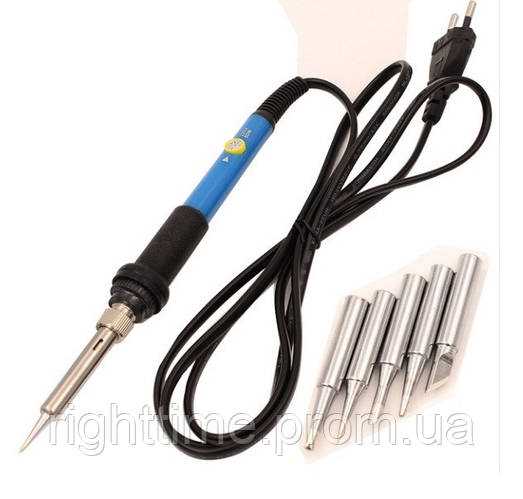

Проверка расчётов с помощью закона Ома
Закон Ома – основной инструмент для верификации сопротивления паяльника. Если известна мощность (например, 40 Вт) и напряжение сети (220 В), расчётное сопротивление должно совпадать с измеренным мультиметром. Формула: R = U² / P. Подставляем значения: 220² / 40 = 1210 Ом. Отклонение более 10% указывает на неисправность нагревателя или ошибку в данных.
Перед проверкой отключите паяльник от сети и дайте остыть. Измерьте сопротивление между вилкой и жалом, исключив влияние термопары или других элементов. Если мультиметр показывает 0 Ом – короткое замыкание, ∞ – обрыв. Для паяльника на 60 Вт расчётное сопротивление: 220² / 60 ≈ 807 Ом.
- При измерении используйте режим Ω (Ом) на мультиметре, диапазон 2 кОм.
- Проверьте контакты: окисление увеличивает сопротивление на 5–15%.
- Для переменного тока закон Ома применим, но учитывайте индуктивность (для паяльников пренебрежимо мала).
Если расчётное и измеренное сопротивления не совпадают, проверьте мощность, указанную на корпусе. Производители часто округляют значения. Например, паяльник на 30 Вт может иметь реальное сопротивление 1613 Ом (220² / 30), но из-за потерь мультиметр покажет 1550–1650 Ом.
Для паяльников с регулятором температуры сопротивление меняется в зависимости от положения ручки. Измеряйте в крайних положениях: минимальное и максимальное. Разница должна быть пропорциональна изменению мощности. Например, при 50% мощности сопротивление увеличится в 2 раза (если регулятор – реостат).
Несоответствие расчётов и измерений может быть вызвано:
- Неправильным подключением щупов мультиметра (проверьте полярность, если используется режим проверки диодов).
- Паразитным сопротивлением проводов (используйте короткие щупы или компенсируйте 0,1–0,5 Ом).
- Температурным коэффициентом сопротивления (нихром нагревается до 300–400°C, сопротивление растёт на 5–8%).
Для точной проверки соберите схему с амперметром и вольтметром. Подключите паяльник к сети через ЛАТР, измерьте ток и напряжение. Рассчитайте сопротивление по формуле R = U / I. Например, при 220 В и токе 0,18 А сопротивление составит 1222 Ом. Сравните с расчётным значением – расхождение должно быть в пределах 3–5%.
Типичные ошибки при определении сопротивления паяльника
Первая ошибка – игнорирование температурного коэффициента сопротивления (ТКС) нихромовой спирали. Сопротивление нихрома растёт на 0,0001–0,0004 Ом/°C. При комнатной температуре (20°C) сопротивление паяльника на 220 В мощностью 40 Вт составит ~1210 Ом, но при рабочей температуре 350°C оно увеличится до ~1350 Ом. Измерения мультиметром без учёта нагрева дадут заниженное значение, что приведёт к неверному расчёту мощности.
Третья ошибка – пренебрежение контактными сопротивлениями. Окисленные или неплотные соединения в клеммах, вилке или внутри ручки паяльника добавляют 0,5–5 Ом к измеренному значению. При мощности 60 Вт это искажает результат на 5–10%. Перед измерением необходимо зачистить контакты и убедиться в их надёжности, иначе данные будут некорректны.
Четвёртая ошибка – использование мультиметра с низким разрешением. Дешёвые приборы с погрешностью 1% и разрешением 1 Ом не подходят для измерения сопротивлений свыше 1000 Ом. Например, для паяльника на 25 Вт (R ≈ 1936 Ом) погрешность в 1% даст разброс ±19 Ом, что критично при подборе замены спирали. Рекомендуется использовать мультиметры с разрешением 0,1 Ом и погрешностью не более 0,5%.
Пятая ошибка – неучёт старения материала. Со временем нихром теряет свои свойства: окисляется, становится хрупким, его сопротивление увеличивается на 5–20%. Если при замене спирали ориентироваться на заводские данные (например, 1200 Ом для 40 Вт), реальная мощность может упасть до 30–35 Вт. Для восстановления параметров следует измерять сопротивление старой спирали и корректировать длину новой.
Шестая ошибка – расчёт сопротивления по номинальному напряжению без учёта колебаний сети. В реальных условиях напряжение редко бывает ровно 220 В: в сельской местности оно может падать до 190 В, а в промышленных зонах подниматься до 240 В. При расчёте сопротивления для паяльника на 60 Вт (R ≈ 807 Ом) снижение напряжения до 190 В уменьшит мощность до 45 Вт. Для стабильной работы следует закладывать запас по сопротивлению или использовать стабилизатор.
Седьмая ошибка – игнорирование теплового рассеивания. При измерении сопротивления нагретого паяльника часть тепла отводится через жало и корпус, что занижает реальную температуру спирали. Если мультиметр показывает 1300 Ом, фактическое сопротивление может быть выше на 50–100 Ом. Для точности измерения следует дать паяльнику остыть до комнатной температуры или использовать бесконтактные методы (например, тепловизор для оценки температуры спирали).
