Скорости com порта какие бывают

Последовательный интерфейс RS-232, лежащий в основе COM-порта, изначально проектировался для скоростей до 20 Кбит/с. Современные реализации поддерживают диапазон от 75 бит/с до 1,5 Мбит/с, но на практике чаще используются стандартные значения: 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115200 бит/с. Эти скорости закреплены в спецификациях UART и соответствуют делителям тактовой частоты микросхемы (например, 1,8432 МГц для классического 8250 UART). При выборе скорости критически важно учитывать не только пропускную способность, но и допустимые отклонения тактовой частоты – стандарт допускает ±5%, но на практике многие устройства работают с отклонением до ±2%.

Для промышленных применений, где требуется высокая надежность, рекомендуется использовать скорости не выше 115200 бит/с даже при наличии аппаратного контроля потока (RTS/CTS). На скоростях 230400 бит/с и выше возрастает вероятность ошибок из-за временных задержек в обработке прерываний и ограничений программного стека. В системах реального времени (например, управление ЧПУ) оптимальными считаются 9600 или 19200 бит/с – эти значения обеспечивают баланс между скоростью и устойчивостью к помехам при длине кабеля до 15 метров. Для передачи данных на большие расстояния (до 1200 метров) применяют RS-485 с пониженными скоростями: 9600 бит/с при использовании витой пары категории 5.

При настройке COM-порта в операционных системах Windows и Linux необходимо учитывать, что стандартные драйверы могут ограничивать доступные скорости. Например, в Windows через API SetCommState поддерживаются только предопределенные значения, а попытка задать нестандартную скорость (например, 250000 бит/с) требует прямого обращения к регистрам UART или использования специальных драйверов (например, FTDI D2XX). В Linux через termios можно задать произвольную скорость, но фактическая работа зависит от возможностей аппаратного UART. Для микроконтроллеров (STM32, AVR) скорость рассчитывается по формуле: BaudRate = F_CPU / (16 × (UBRR + 1)), где UBRR – значение регистра делителя.

При отладке соединений рекомендуется начинать с минимальной скорости (9600 бит/с) и постепенно увеличивать её, проверяя целостность данных с помощью контрольных сумм или протоколов с подтверждением (например, Modbus RTU). Для диагностики используйте осциллограф или логический анализатор – на скоростях выше 57600 бит/с фронты сигналов становятся критически короткими (менее 1 мкс), что требует качественной разводки печатной платы и экранирования кабеля. В системах с гальванической развязкой (например, ADM2587E) максимальная скорость ограничивается характеристиками изолятора и обычно не превышает 500 Кбит/с.

Скорости COM порта: стандарты и их применение

Стандартные скорости COM-порта (RS-232) определены серией значений в бодах (бит/с), закреплённых в спецификациях ITU-T V.24 и EIA/TIA-232. Наиболее распространённые: 110, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115200 бод. Эти значения возникли исторически из-за ограничений аналоговых модемов и телетайпов, но сохранили актуальность в современных устройствах. Например, 9600 бод – де-факто стандарт для промышленных контроллеров, терминалов и GPS-модулей, где надёжность важнее скорости. Для передачи данных с минимальными задержками (например, в отладочных интерфейсах микроконтроллеров) чаще применяют 115200 бод, обеспечивающие пропускную способность ~11,5 КБ/с.

Выбор скорости зависит от трёх ключевых факторов: длины линии связи, уровня помех и требований к задержкам. При длине кабеля до 15 м и отсутствии сильных электромагнитных помех допустимы скорости до 115200 бод. На расстояниях свыше 50 м или в условиях индустриальных шумов рекомендуется снижать скорость до 9600–19200 бод, чтобы избежать ошибок передачи. Для критичных приложений (например, медицинское оборудование) используют проверку чётности (parity) и аппаратное управление потоком (RTS/CTS), что дополнительно ограничивает реальную скорость обмена. В системах с низким энергопотреблением (IoT-устройства) часто выбирают 4800–9600 бод для экономии батареи.

Нестандартные скорости (например, 250000 или 500000 бод) поддерживаются не всеми драйверами и чипсетами UART. Их применение оправдано в специфических задачах, таких как высокоскоростная отладка FPGA или передача видеопотока с камер низкого разрешения. Однако при использовании таких скоростей необходимо тестировать совместимость оборудования: некоторые преобразователи USB-to-COM (например, на базе чипов FTDI или CH340) могут некорректно работать на нестандартных значениях из-за ограничений тактовой частоты. Для проверки стабильности рекомендуется использовать инструменты вроде RealTerm или PuTTY с мониторингом ошибок фреймов (frame errors) и переполнения буфера (buffer overrun).

В современных системах COM-порт часто эмулируется через USB (CDC-ACM) или Ethernet (RFC 2217), что позволяет обойти физические ограничения RS-232. Однако даже в таких случаях скорость должна соответствовать возможностям конечного устройства. Например, Arduino Uno с аппаратным UART поддерживает максимум 115200 бод, а попытка установить 230400 бод приведёт к потере данных. Для устройств с программным UART (SoftwareSerial) предел обычно не превышает 38400 бод из-за нагрузки на процессор. При проектировании систем с COM-портами всегда проверяйте документацию на используемые микросхемы и тестируйте связь на реальной нагрузке, а не только на эталонных данных.

Какие стандартные скорости поддерживает COM порт и их физические ограничения

COM-порт, основанный на стандарте RS-232, поддерживает ряд фиксированных скоростей передачи данных, закреплённых в спецификациях. Наиболее распространённые значения: 110, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с. Эти скорости исторически обусловлены делителями тактовой частоты первых UART-контроллеров, где 115200 бит/с часто выступает верхней границей для большинства реализаций без аппаратных модификаций.

Физические ограничения скорости определяются несколькими факторами: качеством кабеля, длиной линии, уровнем помех и характеристиками приёмопередатчиков. Для RS-232 максимальная длина кабеля при скорости 115200 бит/с обычно не превышает 1–2 метра без дополнительного экранирования. При увеличении длины до 15 метров рекомендуется снижать скорость до 19200 бит/с или использовать дифференциальные стандарты (RS-422/RS-485), обеспечивающие устойчивость к помехам на расстояниях до 1200 метров.

Скорости ниже 1200 бит/с (110, 300, 600) сегодня практически не применяются из-за низкой эффективности, но сохраняют актуальность в специфических задачах: например, 110 бит/с использовалось в телетайпах, а 300 бит/с – в первых модемах. Современные устройства редко поддерживают эти режимы, так как даже микроконтроллеры с ограниченными ресурсами способны работать на 9600 бит/с и выше без значительных затрат.

9600 бит/с – универсальная скорость для большинства встраиваемых систем, обеспечивающая баланс между надёжностью и производительностью. Подходит для передачи текстовых данных, конфигурационных команд и телеметрии.
19200 и 38400 бит/с – оптимальны для устройств с умеренными требованиями к скорости, таких как GPS-модули, датчики или промышленные контроллеры. При длине кабеля до 5 метров помехи минимальны.
57600 и 115200 бит/с – используются в высокоскоростных приложениях: загрузка прошивок, потоковое видео с камер низкого разрешения, отладка микроконтроллеров. Требуют качественных кабелей (витая пара, экранирование) и коротких расстояний.

Превышение скорости 115200 бит/с возможно, но зависит от конкретной реализации UART. Некоторые контроллеры поддерживают нестандартные значения: 230400, 460800, 921600 бит/с и выше. Однако такие режимы часто несовместимы с другими устройствами, а длина линии сокращается до нескольких десятков сантиметров. Например, при 921600 бит/с стабильная работа гарантируется только на расстоянии до 0,5 метра без дополнительных мер по подавлению помех.

Ключевое ограничение – время передачи бита. При скорости 115200 бит/с длительность одного бита составляет ~8,68 микросекунд. На практике это означает, что задержки в линии (например, из-за ёмкости кабеля) не должны превышать 10% от этого времени, иначе возникают ошибки синхронизации. Для компенсации используют:

Снижение скорости при увеличении длины кабеля.
Применение терминаторов (120 Ом для RS-485) для уменьшения отражений сигнала.
Использование дифференциальных пар вместо несимметричных линий.

При выборе скорости необходимо учитывать не только физические ограничения, но и программные. Например, операционные системы могут вносить задержки при обработке потока данных, особенно на скоростях выше 115200 бит/с. В Linux ядро буферизует данные с задержкой до 10 мс, что при 921600 бит/с приводит к накоплению ~900 байт в буфере. Для критичных ко времени приложений (например, управление шаговыми двигателями) рекомендуется использовать аппаратные FIFO UART или переходить на интерфейсы с DMA.

Как выбрать оптимальную скорость передачи для конкретного устройства

Оптимальная скорость COM-порта зависит от трех ключевых факторов: требований устройства, длины и качества линии связи и объема передаваемых данных. Большинство микроконтроллеров (например, STM32, AVR) поддерживают стандартные скорости от 9600 до 115200 бод, но некоторые промышленные устройства работают на фиксированных значениях – 19200 или 38400 бод. Если устройство не документирует рекомендуемую скорость, начните с 9600 бод для диагностики, затем увеличивайте до появления ошибок контрольной суммы или потери пакетов. Для коротких линий (до 1 м) приемлемы скорости до 1 Мбод, но при длине кабеля 10+ метров снижайте до 19200–57600 бод, чтобы компенсировать затухание сигнала.

Алгоритм выбора скорости:

Проверьте документацию устройства – ищите разделы «Baud Rate», «Serial Settings» или «Communication Parameters».
Оцените объем данных: для передачи 100 байт/с достаточно 9600 бод, для 1 КБ/с – 57600 бод.
Тестируйте связь на разных скоростях с помощью терминальных программ (PuTTY, Tera Term) или осциллографа для анализа формы сигнала.
Учитывайте помехи: в зашумленных средах (промышленные цеха) используйте скорости ниже 38400 бод с аппаратным контролем потока (RTS/CTS).
Для устройств с низким энергопотреблением (IoT-датчики) выбирайте минимально допустимую скорость, чтобы снизить ток потребления.

При конфликтах приоритет отдавайте стабильности связи, а не максимальной скорости – потеря одного пакета может потребовать повторной передачи, что нивелирует выигрыш от высокой скорости.

Влияние длины кабеля и помех на выбор скорости COM порта

Длина кабеля напрямую ограничивает максимально допустимую скорость передачи данных через COM-порт. Для стандарта RS-232 при использовании неэкранированного кабеля предельная длина составляет 15 метров на скорости 19,2 кбит/с, но уже на 115,2 кбит/с она сокращается до 3 метров. В случае RS-485 с витой парой и согласованными нагрузками допустимо 1200 метров на 100 кбит/с, однако при 10 Мбит/с расстояние падает до 10–15 метров. Превышение этих значений приводит к искажению сигнала из-за затухания высокочастотных компонентов и увеличения времени нарастания фронта.

Помехи от электромагнитных источников (двигатели, импульсные блоки питания, радиопередатчики) усиливают деградацию сигнала пропорционально длине кабеля. На частотах выше 1 МГц даже экранированный кабель RS-422 теряет устойчивость к синфазным помехам, если экран не заземлён с обоих концов через низкоимпедансный путь. Для промышленных условий рекомендуется снижать скорость на 20–30% от паспортной при длине кабеля свыше 50 метров или использовать гальваническую развязку с изоляцией не менее 1,5 кВ.

При выборе скорости учитывайте не только длину, но и тип кабеля. Витая пара категории 5e с импедансом 100 Ом обеспечивает стабильную работу RS-485 на 1 Мбит/с до 400 метров, тогда как обычный плоский кабель теряет сигнал уже на 50 метрах. Для RS-232 критичен диаметр проводников: сечение 0,22 мм² допустимо до 10 метров, а для 20 метров требуется не менее 0,5 мм². В условиях сильных помех (например, рядом с частотными преобразователями) снижайте скорость до 9,6 кбит/с или применяйте протоколы с коррекцией ошибок, такие как Modbus RTU с CRC.

Согласование импеданса на концах линии обязательно для скоростей выше 500 кбит/с. В RS-485 используйте терминаторы 120 Ом, подключённые параллельно приёмопередатчикам. Без них отражённые сигналы создают «звон», искажающий фронты импульсов. Для RS-232 согласование не требуется, но при длине свыше 5 метров рекомендуется устанавливать конденсаторы 0,1 мкФ между линиями данных и землёй для фильтрации высокочастотных шумов.

Тестирование линии с помощью осциллографа или анализатора протоколов позволяет выявить критические искажения. Измеряйте время нарастания сигнала (должно быть менее 10% от длительности бита) и уровень помех (не более 10% от амплитуды сигнала). Если при максимальной скорости наблюдаются ошибки, снижайте её ступенчато (например, с 115,2 кбит/с до 57,6 кбит/с) до достижения стабильной работы. В системах с жёсткими временными требованиями используйте аппаратное управление потоком (RTS/CTS) вместо программного (XON/XOFF), чтобы минимизировать задержки.

Сравнение скоростей RS-232, RS-422 и RS-485 в реальных сценариях

RS-232 ограничен скоростью до 115,2 Кбит/с на расстоянии до 15 метров, что делает его пригодным только для локальных соединений, например, подключения периферийных устройств к ПК. При увеличении длины кабеля до 50 метров скорость падает до 19,2 Кбит/с, а на 100 метрах – до 9,6 Кбит/с. В промышленных системах RS-232 применяется редко из-за низкой помехоустойчивости и ограниченной дальности, но остаётся востребованным в лабораторных стендах и отладочных платах, где критична простота реализации.

RS-422 обеспечивает скорость до 10 Мбит/с на расстоянии 12 метров, но при 1200 метрах она снижается до 100 Кбит/с. Стандарт поддерживает дуплексную передачу данных по четырём проводам, что позволяет использовать его в системах с высокой пропускной способностью, например, в станках с ЧПУ или медицинском оборудовании. Помехозащищённость достигается за счёт дифференциальной передачи сигнала, что делает RS-422 предпочтительным выбором для сред с электромагнитными наводками, где RS-232 не справляется.

RS-485 превосходит RS-422 по дальности (до 1200 метров) и поддерживает полудуплексный режим с возможностью подключения до 32 устройств на одной шине. Скорость передачи варьируется от 10 Мбит/с на 12 метрах до 100 Кбит/с на максимальной дистанции. В отличие от RS-422, RS-485 допускает мультиплексирование, что делает его стандартом де-факто для промышленных сетей, таких как Modbus RTU или Profibus. Однако для достижения стабильной работы на высоких скоростях требуется тщательная настройка терминаторов и согласование импеданса.

В системах автоматизации зданий RS-485 часто используется для управления освещением, климатом и безопасностью, где требуется передача данных между десятками устройств на больших площадях. Например, в умных домах с протоколом DMX512 скорость 250 Кбит/с на 300 метрах обеспечивает синхронизацию сотен светильников без задержек. RS-232 в таких сценариях неприменим из-за ограничений по дальности, а RS-422 – из-за отсутствия поддержки мультимастерной архитектуры.

При выборе стандарта ключевым фактором становится баланс между скоростью, дальностью и количеством устройств. Для точечных соединений с высокой скоростью (например, подключение датчиков к контроллеру) подходит RS-422. Для распределённых систем с множеством узлов (например, сбор данных с производственных линий) оптимален RS-485. RS-232 остаётся актуальным только там, где критична совместимость с устаревшим оборудованием или требуется минимальная задержка на коротких дистанциях.

Настройка скорости в терминальных программах и драйверах

Скорость COM-порта в терминальных программах задаётся через параметр baud rate, который должен совпадать с настройками устройства. В PuTTY, например, значение указывается в поле Speed (baud) при выборе типа соединения Serial. Стандартные скорости – 9600, 19200, 38400, 57600, 115200 бит/с – покрывают большинство задач, но для современных микроконтроллеров (например, STM32 или ESP32) часто используют 230400, 460800 или даже 921600 бит/с.

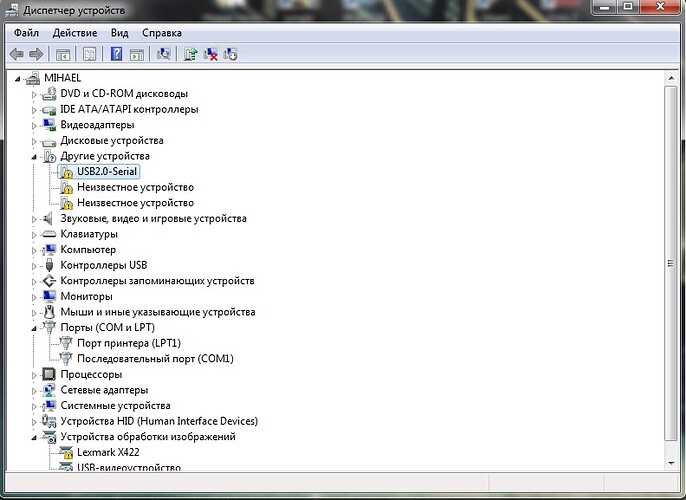

В драйверах Windows скорость настраивается через Диспетчер устройств. После выбора COM-порта в разделе Порты (COM и LPT) открываются свойства, где на вкладке Параметры порта задаётся Бит в секунду. Здесь же устанавливаются биты данных (обычно 8), стоп-биты (1 или 2) и контроль чётности (none, even, odd). Несоответствие этих параметров приведёт к искажению данных или отсутствию связи.

В Linux скорость COM-порта задаётся командой stty или через терминальные программы. Например, для установки 115200 бит/с на порту /dev/ttyUSB0 используется: stty -F /dev/ttyUSB0 115200 cs8 -parenb -cstopb. Программы вроде minicom или screen позволяют менять скорость через интерфейс: в minicom – через Serial port setup, в screen – параметром -L -S sessionname /dev/ttyUSB0 115200.

При работе с Arduino IDE скорость задаётся в функции Serial.begin(115200); в коде скетча и должна дублироваться в мониторе порта (Tools → Serial Monitor). Если скорости не совпадают, монитор отобразит нечитаемые символы или пустую строку. Для отладки рекомендуется использовать фиксированные значения, например, 9600 или 115200, чтобы избежать конфликтов с другими устройствами.

В программах типа Tera Term или RealTerm скорость выбирается из выпадающего списка при настройке нового соединения. В RealTerm дополнительно можно указать Flow Control (аппаратный RTS/CTS или программный XON/XOFF), что критично для высокоскоростных устройств. Например, при скорости выше 230400 бит/с аппаратный контроль потока часто необходим для предотвращения потери данных.

Для микроконтроллеров с ограниченными ресурсами (например, ATmega328) максимальная стабильная скорость обычно не превышает 115200 бит/с. При попытке установить 250000 бит/с возможны ошибки передачи из-за неточности тактового генератора. В таких случаях рекомендуется использовать внешний кварцевый резонатор или снижать скорость до 57600 бит/с.

В промышленных системах (например, Modbus RTU) скорость часто фиксирована и задаётся протоколом. Например, для устройств Schneider Electric стандартные значения – 9600 или 19200 бит/с с чётностью even. При настройке драйвера (например, в LabVIEW или CODESYS) необходимо учитывать не только скорость, но и тайм-ауты: слишком короткие приведут к обрыву связи, слишком длинные – к задержкам.

При отладке USB-to-Serial адаптеров (например, CP2102 или FT232) скорость настраивается в драйвере производителя. В случае проблем с передачей данных на высоких скоростях (460800 бит/с и выше) рекомендуется обновить драйвер до последней версии или заменить адаптер на модель с поддержкой USB 3.0, так как USB 2.0 может не обеспечивать достаточную пропускную способность.

Типичные ошибки при согласовании скоростей между устройствами

Первая и самая распространённая ошибка – игнорирование аппаратных ограничений устройств. Например, микроконтроллеры на базе STM32 поддерживают стандартные скорости до 4,5 Мбит/с, но попытка выставить 921600 бод на модели STM32F103 без проверки тактовой частоты USART приведёт к нестабильной работе. При этом расчёт допустимой скорости должен учитывать формулу: BaudRate = f_CK / (16 * USARTDIV), где f_CK – тактовая частота шины APB, а USARTDIV – делитель. Если тактовая частота не кратна требуемой скорости, возникают ошибки синхронизации.

Вторая ошибка – неверное предположение о совместимости скоростей по умолчанию. Многие устройства, особенно промышленные датчики или модули GPS, используют фиксированные скорости: 4800, 9600 или 115200 бод. Подключение к ним на скорости 38400 без предварительной настройки приводит к потере данных или их искажению. Например, модуль SIM800L по умолчанию работает на 9600 бод, а попытка обмена на 19200 без AT-команды AT+IPR=19200 вызовет сбой.

Третья проблема – пренебрежение проверкой ошибок чётности и стоп-битов. Даже при совпадении скоростей неверные настройки чётности (например, 8N1 вместо 7E1) или количества стоп-битов (1 вместо 2) приводят к сдвигу кадров. Это особенно критично для протоколов Modbus RTU, где каждый байт должен быть передан без искажений. Ошибка в одном бите может сделать весь пакет нечитаемым.

Четвёртая ошибка – отсутствие тестирования на реальных данных. Многие разработчики проверяют связь только на коротких строках (например, «Hello»), но при передаче больших пакетов (100+ байт) на высоких скоростях (1 Мбит/с и выше) проявляются проблемы с буферизацией. Например, FTDI FT232R имеет внутренний буфер на 256 байт, и при превышении этого объёма без задержек между пакетами данные теряются. Рекомендуется использовать программные буферы или аппаратное управление потоком (RTS/CTS).

Пятая ошибка – неучёт задержек распространения сигнала. При работе с длинными линиями (5+ метров) или на скоростях выше 115200 бод сигнал искажается из-за ёмкости кабеля. Например, на скорости 1 Мбит/с при длине кабеля 10 метров затухание может достигать 30%, что приводит к ложным срабатываниям приёмника. Решение – использование кабелей с волновым сопротивлением 120 Ом (витая пара) и согласующих резисторов на концах линии.

Шестая ошибка – автоматическое определение скорости без проверки. Некоторые устройства (например, Arduino с библиотекой SoftwareSerial) пытаются подобрать скорость «на лету», но этот метод ненадёжен. Приёмник может ошибочно распознать шум как стартовый бит, что приведёт к сбою синхронизации. Для надёжного автоопределения скорости рекомендуется использовать специальные последовательности (например, 0x55 или 0xAA) и анализировать длительность импульсов.

Седьмая ошибка – неверная настройка тактового источника. В системах с несколькими USART (например, STM32 с USART1 на APB2 и USART2 на APB1) скорости могут отличаться из-за разных тактовых частот шин. Например, при f_APB2 = 80 МГц и f_APB1 = 40 МГц одна и та же настройка регистра BRR даст разные скорости. Решение – явно указывать тактовую частоту для каждого USART при инициализации.
