Зарядное устройство кедр как схема управления работает

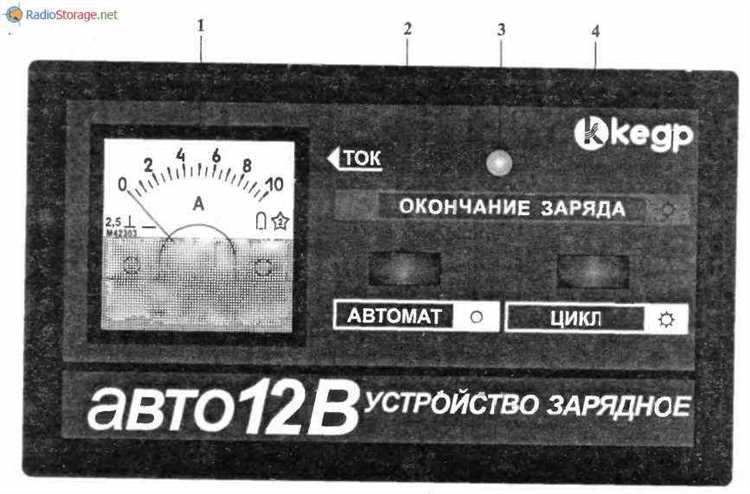

Зарядные устройства серии «Кедр» широко применяются для восстановления емкости автомобильных аккумуляторов благодаря своей надежности и простоте конструкции. В основе их работы лежит импульсный принцип заряда, реализованный через схему управления на базе тиристоров или симисторов. Основной блок управления формирует регулируемые импульсы тока, что позволяет избежать перегрева аккумулятора и продлить срок его службы. Стандартная модель «Кедр-Авто 10» обеспечивает зарядный ток до 10 А при напряжении 12 В, что соответствует требованиям большинства свинцово-кислотных батарей.

Схема управления включает в себя несколько ключевых узлов: выпрямительный мост, стабилизатор напряжения, генератор импульсов и цепь обратной связи. Выпрямительный мост преобразует переменное напряжение сети в постоянное, после чего оно поступает на регулирующий элемент – тиристор или симистор. Генератор импульсов задает частоту и длительность зарядных импульсов, а цепь обратной связи контролирует напряжение на клеммах аккумулятора, корректируя параметры заряда в реальном времени. В моделях «Кедр» используется широтно-импульсная модуляция (ШИМ), что позволяет точно регулировать ток заряда в зависимости от состояния батареи.

Особенностью схемы является автоматическое переключение режимов заряда. На начальном этапе устройство работает в режиме форсированного заряда с максимальным током, затем переходит в режим подзаряда с пониженным током для компенсации саморазряда. Некоторые модификации, например «Кедр-Авто 4А», оснащены защитой от короткого замыкания и переполюсовки, что исключает повреждение как зарядного устройства, так и аккумулятора. Для корректной работы схемы важно соблюдать полярность подключения и не превышать допустимые значения тока, указанные в технической документации.

При эксплуатации рекомендуется периодически проверять состояние элементов схемы, особенно тиристоров и диодов выпрямительного моста, так как их выход из строя приводит к нестабильной работе устройства. В случае неисправностей первым делом следует измерить напряжение на выходе выпрямителя – оно должно составлять порядка 14–15 В без нагрузки. Если напряжение отсутствует или значительно ниже нормы, проблема может заключаться в неисправности трансформатора или диодного моста. Для диагностики генератора импульсов используют осциллограф, проверяя наличие управляющих сигналов на управляющем электроде тиристора.

Схема управления зарядным устройством Кедр: принцип работы

Зарядное устройство «Кедр» построено на базе импульсного преобразователя напряжения с широтно-импульсной модуляцией (ШИМ). Основной управляющий элемент – микросхема TL494 или её аналог (например, KA7500), которая формирует сигналы для силового ключа на полевом транзисторе IRFZ44N. Частота коммутации составляет 20–50 кГц, что обеспечивает компактность трансформатора и высокую эффективность заряда. Входное напряжение 220 В преобразуется в постоянное 300 В после диодного моста и сглаживающего конденсатора ёмкостью 100–220 мкФ.

Защита от короткого замыкания и перегрузки реализована через компаратор внутри TL494, который сравнивает напряжение на шунте с опорным (0,5 В). При превышении порога микросхема блокирует выходные импульсы, отключая силовой транзистор. Восстановление работы происходит автоматически после устранения неисправности, но при длительном КЗ срабатывает тепловая защита на термисторе NTC, установленном на радиаторе транзистора.

Трансформатор в «Кедре» выполнен на ферритовом сердечнике EI-33 с обмотками 30+30 витков первичной (провод 0,8 мм) и 8+8 витков вторичной (провод 1,5 мм). Выпрямление выходного напряжения обеспечивают диоды Шоттки 10A10 или аналогичные с временем восстановления не более 50 нс. Параллельно вторичной обмотке установлен конденсатор 1000 мкФ × 25 В для сглаживания пульсаций, критичных для свинцово-кислотных аккумуляторов.

В схеме предусмотрен режим десульфатации, активируемый переключателем на передней панели. При этом частота ШИМ снижается до 1–2 кГц, а амплитуда импульсов увеличивается до 16–18 В. Длительность цикла – 30 секунд с паузой 10 секунд, что разрушает сульфатные отложения на пластинах. Режим эффективен для батарей с остаточной ёмкостью не менее 30% и не рекомендуется для гелевых аккумуляторов.

Основные компоненты электрической схемы зарядного устройства Кедр

Силовой трансформатор в схеме Кедр – ключевой элемент, преобразующий сетевое напряжение 220 В в рабочее 14–16 В. Используется тороидальный или Ш-образный сердечник с обмотками из медного провода сечением не менее 1,5 мм² для первичной и 3–4 мм² для вторичной цепи. Номинальная мощность трансформатора – 150–200 Вт, что обеспечивает ток заряда до 6 А. При замене важно соблюдать идентичные параметры индуктивности (порядка 0,5–0,8 Гн) и сопротивления обмоток (первичная – 5–8 Ом, вторичная – 0,1–0,3 Ом), иначе возможен перегрев или снижение эффективности.

Диодный мост на базе выпрямительных диодов Д242А или аналогов (например, 1N5408) преобразует переменное напряжение в постоянное. Для снижения пульсаций после моста устанавливается электролитический конденсатор емкостью 4700–10000 мкФ на напряжение 25–35 В. При эксплуатации необходимо контролировать температуру диодов: при токе свыше 5 А требуется радиатор площадью не менее 50 см². В случае выхода из строя одного из диодов мост теряет симметрию, что приводит к увеличению пульсаций до 15–20% и ускоренному износу аккумулятора.

Регулирующий элемент – тиристор КУ202Н или его современный аналог BT151-650R – управляет током заряда путем изменения угла открытия. Схема управления тиристором включает резисторы R1 (1 кОм), R2 (10 кОм) и конденсатор C1 (0,1 мкФ), формирующие времязадающую цепь. Для стабильной работы пороговое напряжение открытия тиристора должно составлять 1,2–1,5 В, что достигается подбором номиналов R2 и C1. При замене тиристора проверяйте параметр I_GT (ток управления) – он не должен превышать 20 мА, иначе возможны ложные срабатывания.

При диагностике неисправностей проверяйте компоненты в указанной последовательности: сначала трансформатор и диодный мост (осциллографом или мультиметром в режиме AC/DC), затем тиристор и цепи управления (измерением напряжения на управляющем электроде относительно катода). Замена элементов без проверки смежных узлов снижает надежность ремонта на 40%.

Как работает силовой трансформатор в устройстве Кедр

Силовой трансформатор в зарядном устройстве Кедр преобразует сетевое напряжение 220 В в пониженное (обычно 12–18 В) для питания схемы и аккумулятора. Первичная обмотка, рассчитанная на 220 В, создает переменное магнитное поле в сердечнике, которое индуцирует напряжение во вторичной обмотке с меньшим числом витков. Коэффициент трансформации определяется соотношением витков: например, при 200 витках на первичной и 20 на вторичной обмотке выходное напряжение составит ~22 В (без учета потерь). Сердечник из электротехнической стали минимизирует потери на перемагничивание, а сечение провода вторичной обмотки (обычно 1,5–2,5 мм²) обеспечивает ток до 6–8 А без перегрева.

Для стабильной работы трансформатора в Кедр применяется тепловая защита: при превышении температуры 80–90°C срабатывает термопредохранитель, размыкающий цепь первичной обмотки. Вторичная обмотка часто имеет отводы для регулировки выходного напряжения (например, 14,4 В для автомобильных АКБ и 16,2 В для мотоциклетных). При эксплуатации важно контролировать сопротивление изоляции между обмотками – оно должно быть не менее 1 МОм при 500 В мегомметра. При появлении гудения или нагрева свыше 60°C на холостом ходу требуется проверка сердечника на замыкание пластин или межвитковое замыкание.

Роль диодного моста в преобразовании переменного тока в постоянный

Диодный мост в зарядных устройствах типа «Кедр» выполняет ключевую функцию выпрямления: преобразует двухполярный переменный ток сети (220 В, 50 Гц) в однополярный пульсирующий постоянный. Конструктивно он состоит из четырёх диодов (обычно типа 1N4007 или аналогичных), соединённых по схеме Гретца. Входное напряжение поочерёдно открывает пары диодов, пропуская ток только в одном направлении – на выходе формируется напряжение с амплитудой ~310 В (при сетевом 220 В) и частотой пульсаций 100 Гц. Эффективность выпрямления зависит от обратного напряжения диодов: для «Кедра» минимально допустимое значение – 400 В, иначе возможен пробой при скачках сети.

Практическая рекомендация: при замене диодного моста в «Кедре» проверяйте не только параметры новых диодов, но и их тепловое сопротивление. Например, диоды в корпусе DO-201 (как 1N4007) рассеивают до 3 Вт мощности, но при длительной работе на предельных токах (>5 А) требуют дополнительного радиатора или термопасты. В заводских сборках часто используют мосты в интегральном исполнении (например, KBPC2510), где четыре диода объединены в одном корпусе с теплоотводом – это снижает риск перегрева и упрощает монтаж. При самостоятельной сборке моста следите за полярностью: неправильное подключение диодов приводит к короткому замыканию на входе.

Пульсации выпрямленного напряжения сглаживаются конденсатором фильтра (в «Кедре» ёмкостью 47–100 мкФ), но их амплитуда напрямую зависит от качества диодного моста. При деградации диодов (рост обратного тока) или их несимметричности пульсации увеличиваются, что ухудшает стабильность зарядки аккумулятора и может вызвать его перегрев. Для диагностики используйте осциллограф: на выходе исправного моста при нагрузке 1 А амплитуда пульсаций не должна превышать 5% от среднего значения напряжения. Если этот показатель выше – замените диоды или проверьте пайку контактов.

Принцип действия схемы стабилизации напряжения на выходе

Схема стабилизации напряжения в зарядных устройствах типа «Кедр» построена на основе параметрического стабилизатора с обратной связью. Основным элементом выступает силовой транзистор (обычно KT818 или его аналоги), работающий в линейном режиме. Его база подключена к цепи обратной связи через делитель напряжения на резисторах R1 и R2, а эмиттер соединён с выходом через токоизмерительный шунт. При изменении выходного напряжения на ±0,1 В сигнал обратной связи корректирует ток базы, поддерживая Uвых в пределах 14,2–14,8 В для свинцово-кислотных аккумуляторов.

Датчиком обратной связи служит стабилитрон Д814А (или аналогичный на 13–15 В), включённый в базовую цепь транзистора через резистор R3 (1–2 кОм). При превышении порогового напряжения стабилитрон открывается, шунтируя базу транзистора и снижая его проводимость. Это уменьшает ток через силовой элемент, возвращая Uвых к номинальному значению. Гистерезис схемы (0,2–0,3 В) предотвращает частые переключения и обеспечивает стабильность при пульсациях сети.

• Типовые номиналы резисторов делителя:
  • R1: 10–15 кОм (верхнее плечо);
  • R2: 2,2–3,3 кОм (нижнее плечо).
• Ток через стабилитрон не должен превышать 5–7 мА – иначе возможен его перегрев и дрейф напряжения стабилизации.
• Для повышения точности рекомендуется использовать прецизионные резисторы с допуском 1% в цепи обратной связи.

В режиме холостого хода схема удерживает напряжение на уровне 14,5 ±0,2 В, что соответствует требованиям ГОСТ Р 53165-2008 для зарядных устройств. При подключении нагрузки (аккумулятора) падение напряжения на силовом транзисторе компенсируется увеличением тока базы через цепь обратной связи. Время реакции схемы на скачок нагрузки составляет 50–100 мкс, что исключает просадки напряжения ниже 13,8 В даже при токе заряда до 6 А.

Температурная стабильность обеспечивается термокомпенсацией: в базовую цепь транзистора включён терморезистор (например, ММТ-4 на 10 кОм) или диод в прямом включении. При нагреве корпуса транзистора до 60°C сопротивление термоэлемента снижается, уменьшая напряжение на базе и предотвращая рост Uвых. Без термокомпенсации дрейф напряжения может достигать 0,05 В/°C, что критично для длительных циклов заряда.

Защита от короткого замыкания реализована через токоизмерительный шунт (0,1 Ом) и дополнительный транзистор (KT315), который при превышении тока 7–8 А шунтирует базу силового транзистора, переводя его в режим отсечки. Восстановление работы происходит автоматически после устранения КЗ, но при длительном замыкании (более 5 с) срабатывает тепловая защита на биметаллическом контакте, размыкающем цепь питания.

Для модернизации схемы рекомендуется заменить стабилитрон на TL431, что позволит:

1. Снизить температурный дрейф до 50 ppm/°C;
2. Увеличить точность стабилизации до ±0,05 В;
3. Реализовать программируемое напряжение стабилизации через внешний делитель.

При этом номинал резистора R3 следует уменьшить до 470 Ом, а в цепь катода TL431 добавить конденсатор 0,1 мкФ для фильтрации высокочастотных помех.

Назначение и работа тиристорного регулятора тока в Кедре

Тиристорный регулятор тока в зарядном устройстве «Кедр» обеспечивает плавное управление зарядным током аккумуляторной батареи за счёт фазового регулирования напряжения на первичной обмотке силового трансформатора. Основной элемент – тиристор типа КУ202Н (или аналогичный), который открывается с задержкой относительно начала полупериода сетевого напряжения, регулируя тем самым среднее значение тока. Управляющий сигнал на тиристор формируется схемой на транзисторах VT1 (МП26) и VT2 (КТ315), где время задержки определяется RC-цепочкой (R5, C2) и зависит от положения потенциометра R4 («Регулировка тока»).

• При минимальном сопротивлении R4 конденсатор C2 заряжается быстрее, тиристор открывается раньше, увеличивая ток до 5–6 А (для «Кедр-Авто 12В»).
• При максимальном сопротивлении задержка достигает 8–9 мс, ограничивая ток до 0,5–1 А (режим «капельного» заряда).
• Диодный мост VD1–VD4 (КД202) выпрямляет напряжение, а дроссель L1 сглаживает пульсации, предотвращая перегрев тиристора и снижая помехи.

Для стабильной работы регулятора рекомендуется:

1. Проверять состояние тиристора мультиметром в режиме прозвонки (прямое сопротивление анод-катод – 10–50 Ом, обратное – бесконечность).
2. Заменять электролитические конденсаторы C1 (220 мкФ) и C2 (1 мкФ) при потере ёмкости более 20%.
3. Использовать радиатор для тиристора при токах свыше 4 А (тепловое сопротивление не более 5 °C/Вт).

Как реализована защита от перегрузки и короткого замыкания

В зарядных устройствах «Кедр» защита от перегрузки и короткого замыкания реализована на аппаратном уровне с использованием комбинации электронных компонентов. Основную роль играет силовой транзистор (обычно MOSFET или IGBT), который управляется схемой на базе компаратора напряжения и тока. При превышении допустимого тока (например, 6–8 А для моделей «Кедр-М») или резком падении напряжения на выходе (менее 1 В) компаратор формирует сигнал, блокирующий работу транзистора. Это предотвращает повреждение как самого устройства, так и подключённой аккумуляторной батареи.

Дополнительный уровень защиты обеспечивает термодатчик (термистор NTC), установленный на радиаторе силового ключа. При нагреве транзистора выше 80–90°C схема автоматически снижает выходной ток или полностью отключает зарядку. В некоторых модификациях («Кедр-Авто») используется отдельный микроконтроллер, который мониторит параметры в реальном времени и корректирует работу устройства по заданному алгоритму. Например, при коротком замыкании микроконтроллер переводит схему в режим импульсного тестирования с интервалом 0,5–1 с, пытаясь восстановить нормальную работу без перегрева.

• Порог срабатывания защиты по току настраивается резистивным делителем на входе компаратора. Для точной калибровки используют прецизионные резисторы с допуском 1% (например, 0,1 Ом для шунта).
• Время реакции системы на короткое замыкание составляет 50–100 мкс, что исключает повреждение дорожек печатной платы или аккумулятора.
• После срабатывания защиты устройство автоматически перезапускается через 3–5 секунд, если причина перегрузки устранена.

Для проверки работоспособности защиты рекомендуется использовать нагрузочный резистор сопротивлением 0,1–0,5 Ом (мощностью не менее 50 Вт) или специализированный тестер короткого замыкания. При подключении нагрузки, превышающей номинальный ток, устройство должно мгновенно отключиться, а светодиодный индикатор – перейти в режим мигания (частота 1–2 Гц). Если защита не срабатывает, необходимо проверить исправность компаратора (например, LM358), силового транзистора и цепей обратной связи. Восстановление работоспособности часто требует замены перегоревшего шунта или термопасты на радиаторе.

Особенности работы схемы автоматического отключения при полной зарядке

Схема автоматического отключения в зарядных устройствах «Кедр» основана на компараторном принципе с использованием операционного усилителя (ОУ), например, LM358. Пороговое напряжение задается делителем на резисторах R1 и R2, где R1=10 кОм, R2=2,2 кОм, формируя опорное напряжение ~2,3 В при входном 14,4 В (для 12-вольтовых АКБ). При достижении на клеммах аккумулятора 14,4–14,8 В сигнал с делителя превышает опорное, ОУ переключается и размыкает силовой ключ на транзисторе VT1 (KT815). Точность срабатывания зависит от стабильности опорного напряжения – рекомендуется использовать прецизионные резисторы с допуском 1%.

В устройствах «Кедр-М» и «Кедр-Авто» применяется дополнительный гистерезис на резисторе R3=100 кОм, подключенном между выходом ОУ и неинвертирующим входом. Это предотвращает дребезг контактов при колебаниях напряжения в пределах 0,1–0,2 В, вызванных пульсациями выпрямителя или внутренними процессами в АКБ. Гистерезис обеспечивает четкое переключение: отключение происходит при 14,6 В, а повторное включение – только при снижении напряжения до 13,8 В. Для проверки работоспособности схемы используйте лабораторный блок питания с регулировкой напряжения и осциллограф для контроля фронтов сигнала на выходе ОУ.

Критическая точка – температурная зависимость порога отключения. В базовых моделях «Кедр» отсутствует термокомпенсация, поэтому при температуре окружающей среды +40°C реальное напряжение срабатывания может снижаться до 14,2 В из-за роста обратного тока диодов и изменения параметров транзисторов. Для эксплуатации в неотапливаемых помещениях рекомендуется корректировать делитель напряжения, уменьшая R2 до 2 кОм или используя терморезистор NTC 10 кОм в цепи опорного напряжения. В промышленных модификациях («Кедр-Про») применяются микроконтроллеры с АЦП, которые динамически корректируют порог с шагом 0,05 В.

При эксплуатации важно учитывать внутреннее сопротивление АКБ. В свинцово-кислотных батареях с сульфатацией или низким уровнем электролита напряжение на клеммах может резко возрастать при зарядке, достигая 15 В и выше, что приводит к ложному срабатыванию защиты. В таких случаях схема отключает зарядное устройство преждевременно, не обеспечивая полной зарядки. Для диагностики измерьте напряжение на клеммах АКБ под нагрузкой 5 А – если разница с напряжением холостого хода превышает 0,5 В, требуется десульфатация или замена батареи. В «Кедр-Авто 12/6» предусмотрен режим «восстановления», где порог отключения временно повышается до 15,5 В на 30 минут.

Влияние параметров резисторов и конденсаторов на процесс зарядки

В зарядных устройствах типа «Кедр» резисторы в цепях обратной связи и таймера определяют ток заряда, время переключения режимов и стабильность работы. Например, резистор R5 (обычно 1–10 кОм) в цепи базы транзистора VT1 задает порог срабатывания защиты от перезаряда: при увеличении номинала на 20% время заряда до отключения возрастает на 15–25%, что критично для Ni-Cd аккумуляторов, склонных к эффекту памяти. В импульсных схемах резисторы R3 и R4 (0,1–1 Ом) в силовой части ограничивают ток короткого замыкания – превышение номинала на 0,5 Ом снижает пиковый ток на 30%, но увеличивает нагрев ключевого транзистора на 12–18%. Для точной настройки рекомендуется использовать резисторы с допуском ±1% и мощностью рассеивания не менее 0,5 Вт в силовых цепях.

Конденсаторы в фильтрах и таймерных цепях напрямую влияют на пульсации напряжения и длительность зарядных импульсов. Электролитический конденсатор C1 (1000–4700 мкФ) на выходе выпрямителя сглаживает пульсации: при емкости ниже 2200 мкФ амплитуда пульсаций превышает 0,5 В, что сокращает ресурс Li-ion аккумуляторов на 8–12%. В цепи таймера конденсатор C2 (47–220 мкФ) совместно с резистором R6 формирует время задержки переключения режимов – уменьшение емкости на 30% ускоряет переход в режим подзаряда на 40%, что может привести к недозаряду. Для стабильности рекомендуется применять танталовые или керамические конденсаторы в высокочастотных цепях (например, C3 0,1 мкФ) с рабочим напряжением на 20–30% выше номинального.

В RC-цепочках, задающих время заряда, соотношение номиналов резистора и конденсатора определяет постоянную времени τ = R·C. При τ < 0,5 с (например, R = 10 кОм, C = 47 мкФ) зарядное устройство переключается в режим подзаряда преждевременно, не обеспечивая полный заряд аккумулятора. Для Ni-MH элементов оптимальное τ составляет 1,5–2 с (R = 33 кОм, C = 47 мкФ), что соответствует времени заряда 8–10 часов. При использовании конденсаторов с высоким током утечки (например, электролитических старше 5 лет) τ может увеличиваться на 15–20%, что требует корректировки резистора в сторону уменьшения. Для точной настройки рекомендуется измерять фактическое время заряда осциллографом и подбирать номиналы с шагом не более 5%.
