Деформация привалочной плоскости головки блока цилиндров (ГБЦ) – распространённая проблема, возникающая из-за перегрева, неправильной затяжки болтов или естественного износа. Даже отклонение в 0,05 мм может привести к утечкам масла, антифриза или прорыву газов. Проверка плоскости без специального оборудования возможна, но требует соблюдения технологии и использования правильных инструментов.
Для диагностики понадобятся: металлическая линейка длиной не менее 400 мм (класс точности 1 или 2), набор щупов с шагом 0,05 мм, штангенциркуль с глубиномером и ровная контрольная плита (например, стекло толщиной 10–15 мм). Перед началом работ ГБЦ очищают от нагара, остатков прокладки и масла – даже мелкие частицы исказят результаты. Температура детали должна быть комнатной (20–25 °C), чтобы избежать теплового расширения металла.
Проверку проводят в трёх направлениях: продольном, поперечном и по диагоналям. Линейку прикладывают к плоскости, а щуп вводят в зазор между ней и поверхностью ГБЦ. Допустимое отклонение для большинства бензиновых двигателей – 0,05–0,1 мм, для дизельных – 0,03–0,07 мм. Если зазор превышает норму, деталь шлифуют на станке или заменяют. При самостоятельной правке используют притирочные пасты и абразивные бруски, но этот метод подходит только для незначительных дефектов (до 0,2 мм).
Особое внимание уделяют зонам вокруг камер сгорания и масляных каналов – здесь деформация встречается чаще всего. После проверки плоскости обязательно контролируют высоту ГБЦ: уменьшение этого параметра более чем на 0,3 мм от заводского значения снижает степень сжатия и ухудшает работу двигателя. Для точных измерений используют микрометр или индикатор часового типа.

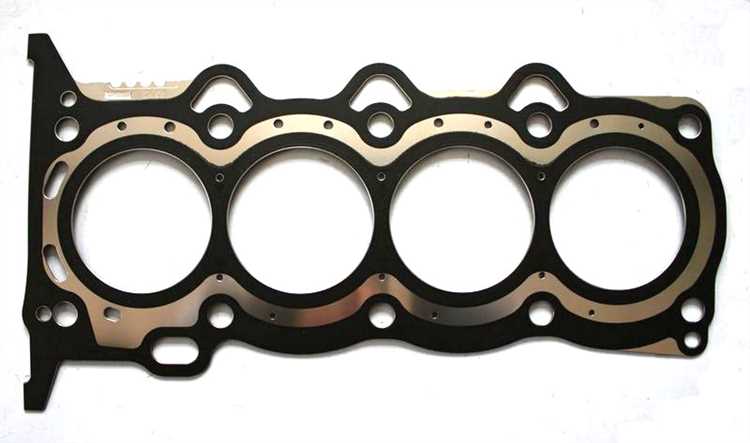

Какие инструменты понадобятся для проверки плоскости ГБЦ
Основной инструмент – металлическая линейка или поверочная плита класса точности не ниже 1. Длина должна превышать габариты ГБЩ минимум на 50 мм, чтобы перекрывать всю поверхность без зазоров. Для двигателей легковых автомобилей оптимальны линейки длиной 400–600 мм, для грузовых – до 1000 мм. Толщина рабочей кромки – 5–8 мм, материал – закалённая инструментальная сталь с твёрдостью не менее 55 HRC. Избегайте алюминиевых или пластиковых аналогов: они деформируются под нагрузкой и дают погрешность.
Набор щупов с шагом 0,05 мм – второй обязательный компонент. Для проверки ГБЦ достаточно диапазона 0,05–0,5 мм. Щупы должны быть из нержавеющей стали, с антикоррозийным покрытием и чёткой маркировкой толщины. Проверяйте их состояние перед использованием: заусенцы или изгибы искажают результаты. Альтернатива – цифровой толщиномер с разрешением 0,01 мм, но он требует калибровки и не всегда удобен в стеснённых условиях.
Для фиксации линейки и равномерного распределения нагрузки используйте магнитные стойки или струбцины. Магниты должны выдерживать усилие не менее 20 кг, иначе линейка сместится при проверке. Струбцины – только с параллельными губками и без люфтов. Избегайте пластиковых зажимов: они не обеспечивают жёсткости. При работе с алюминиевыми ГБЦ дополнительно понадобятся неметаллические прокладки (например, из фторопласта), чтобы не повредить поверхность.
Для оценки отклонений на больших площадях применяйте лекальную линейку с тремя опорами. Она позволяет выявить прогибы до 0,02 мм на длине 300 мм. Метод «пятна контакта» с использованием краски (например, берлинской лазури) помогает визуализировать неровности: нанесите тонкий слой на линейку, приложите к ГБЦ и оцените равномерность отпечатка. Для локальных проверок подойдёт индикатор часового типа с ценой деления 0,01 мм и магнитным основанием. Установите его на штатив, перемещайте вдоль поверхности и фиксируйте отклонения.
Дополнительные инструменты: спиртовой уровень для предварительной оценки горизонтальности ГБЦ (погрешность не более 0,5 мм/м), штангенциркуль с глубиномером для измерения высоты выступающих элементов (например, направляющих втулок), и наждачная бумага зернистостью P400–P600 для зачистки заусенцев перед проверкой. Храните инструменты в сухом месте, избегайте ударов и перепадов температур – это влияет на точность измерений.
Как подготовить головку блока цилиндров к измерениям
Демонтируйте ГБЦ с двигателя, предварительно слив охлаждающую жидкость и сняв навесное оборудование: впускной и выпускной коллекторы, клапанную крышку, распредвалы, толкатели и клапаны. Очистите поверхность от остатков прокладки, нагара и масла с помощью металлической щётки или скребка, избегая абразивных материалов – они оставляют риски, искажающие результаты. Для удаления стойких загрязнений используйте растворитель (например, ацетон или специализированный очиститель для алюминия), нанося его на безворсовую салфетку. Проверьте отсутствие заусенцев на краях отверстий под болты и направляющие втулки – их наличие приведёт к неравномерному прилеганию измерительного инструмента.
Установите ГБЦ на ровную жёсткую поверхность, исключив прогибы: подойдёт проверочная плита или массивный верстак с регулируемыми опорами. Расположите головку так, чтобы плоскость разъёма была параллельна основанию – для этого используйте штангенциркуль или лазерный уровень, контролируя отклонение по четырём углам. Температура детали должна быть стабильной (20–25°C) – нагрев или охлаждение искажают геометрию. Перед измерениями продуйте все каналы сжатым воздухом, чтобы исключить попадание стружки или грязи под измерительную базу.
Пошаговая методика проверки с помощью лекальной линейки и щупов
Перед началом работы очистите привалочную поверхность ГБЦ от остатков прокладки, масла и нагара. Используйте металлическую щетку или скребок, избегая абразивных материалов, способных оставить царапины. Проверьте линейку на отсутствие деформаций: приложите её к ровной поверхности (например, стеклу) и убедитесь, что между ними нет зазоров. Для точности измерений температура ГБЦ должна быть близка к комнатной – разогретые детали дают искаженные результаты.
Разместите лекальную линейку на поверхности ГБЦ в нескольких направлениях: вдоль, поперек и по диагонали. Основные точки контроля – зоны вокруг камер сгорания, масляных каналов и болтовых отверстий. Для двигателей с чугунной ГБЦ допустимое отклонение от плоскости составляет 0,05 мм на длине 100 мм, для алюминиевых – 0,03 мм. При превышении этих значений требуется шлифовка или замена детали.
- Установите линейку на проверяемый участок и прижмите её с равномерным усилием.
- Подберите щуп нужной толщины (начинайте с 0,02 мм) и попытайтесь вставить его в зазор между линейкой и поверхностью.
- Если щуп проходит свободно, увеличьте толщину до тех пор, пока не почувствуете легкое сопротивление.
- Зафиксируйте максимальную толщину щупа, вошедшего в зазор, – это и есть величина деформации.
- Повторите измерения в 5–7 точках по каждой линии, отмечая результаты на схеме ГБЦ.
При обнаружении неровностей свыше 0,1 мм для чугуна или 0,07 мм для алюминия деталь подлежит ремонту. Для локальных дефектов (до 0,05 мм) допустимо использовать герметики с металлическими наполнителями, но только в качестве временной меры. Записывайте все измерения: разница в показаниях на соседних участках более 0,02 мм указывает на неравномерный износ, требующий внимания при последующей обработке.
Как правильно измерять отклонения в разных зонах ГБЦ
Перед началом измерений очистите привалочную поверхность ГБЦ от остатков прокладки, масла и нагара. Используйте металлическую щетку и растворитель, но избегайте абразивных материалов – они могут исказить результаты. Особое внимание уделите зонам вокруг камер сгорания, направляющих втулок и масляных каналов, где чаще всего возникают локальные деформации.
Для точных измерений применяйте лекальную линейку длиной не менее 300 мм и набор щупов с шагом 0,05 мм. Линейку устанавливайте вдоль продольной оси ГБЦ, проверяя отклонения в трех основных сечениях: над камерами сгорания, между клапанами и в районе постели распредвала. В каждом сечении выполняйте замеры в 4–5 точках с шагом 50–70 мм, фиксируя показания.
Критические зоны – участки вокруг камер сгорания и свечных колодцев. Здесь допустимое отклонение не должно превышать 0,03 мм на длине 100 мм. Если щуп 0,05 мм проходит свободно, ГБЦ требует шлифовки. Для дизельных двигателей норма жестче – 0,02 мм, так как высокое давление в цилиндрах усиливает риск прогара прокладки.
Поперечные измерения проводят перпендикулярно продольной оси, особенно в области стыка с блоком цилиндров. Здесь важно проверить параллельность поверхности: разница в показаниях между левой и правой сторонами не должна превышать 0,05 мм. Если отклонение больше, возможен перекос из-за неравномерного затягивания болтов или термической деформации.
При проверке зоны вокруг масляных каналов используйте щупы меньшей толщины – 0,02–0,03 мм. Даже незначительное искривление здесь приводит к утечкам масла или его попаданию в камеры сгорания. Особенно это актуально для алюминиевых ГБЦ, где деформация возникает чаще, чем в чугунных.
Для оценки общей плоскостности сложите все максимальные отклонения в разных зонах и сравните с допусками производителя. Например, для большинства бензиновых двигателей VAG допуск составляет 0,1 мм на всей длине ГБЦ. Если суммарное отклонение превышает норму, шлифовка обязательна. Учитывайте, что повторная обработка уменьшает высоту ГБЦ, что может потребовать установки ремонтной прокладки.
После измерений нанесите на поверхность тонкий слой краски-спрея и снова приложите линейку. Места, где краска стирается, указывают на выпуклости – их нужно отметить для последующей обработки. Вогнутые участки определяются по зазорам, куда не проникает краска. Этот метод помогает визуализировать дефекты перед шлифовкой или фрезеровкой.
Допустимые нормы отклонений и когда требуется шлифовка
Допустимое отклонение плоскости ГБЦ зависит от материала и конструкции двигателя. Для чугунных головок нормой считается прогиб до 0,05 мм на длине 100 мм, для алюминиевых – до 0,03 мм. На всей поверхности прилегания к блоку цилиндров отклонение не должно превышать 0,1 мм (чугун) и 0,05 мм (алюминий). Превышение этих значений приводит к утечкам масла, антифриза и газов, снижению компрессии, перегреву и деформации деталей. Проверку проводят лекальной линейкой и щупом в продольном, поперечном и диагональном направлениях.
Шлифовка требуется при отклонениях свыше 0,15 мм (чугун) или 0,1 мм (алюминий), а также при наличии глубоких рисок, коррозии или следов перегрева. Максимальная глубина съема металла ограничена заводскими допусками: для большинства двигателей – 0,2–0,3 мм, для высоконагруженных – 0,1–0,15 мм. Превышение этих значений нарушает геометрию камеры сгорания, снижает степень сжатия и требует установки ремонтных прокладок или замены ГБЦ.
Ошибки при проверке плоскости, которые приводят к неверным результатам
Первая и самая распространённая ошибка – использование неподходящего инструмента. Линейка с ценой деления более 0,05 мм или металлическая полоса без сертификата точности даёт погрешность до 0,1–0,2 мм, что критично для ГБЦ современных двигателей (допуск плоскости обычно 0,03–0,05 мм). Вместо этого применяйте лекальную линейку класса точности 1 по ГОСТ 8026-92 или поверочную плиту с шероховатостью Ra ≤ 0,63 мкм. Перед проверкой очистите поверхность ГБЦ и инструмент от масла, нагара и абразивных частиц – даже микроскопические загрязнения искажают показания на 0,02–0,04 мм.
Другие типичные ошибки:
- Неравномерное приложение усилия. Прижимая линейку к поверхности с разной силой, вы получаете зазоры, отличающиеся на 0,05–0,1 мм. Давите с усилием 2–3 кг (примерно как при затяжке свечи зажигания) и фиксируйте результат в трёх точках: по краям и в центре.
- Игнорирование температурных деформаций. Проверка на горячей ГБЦ (выше 40°C) даёт завышенные зазоры из-за теплового расширения металла. Остудите деталь до комнатной температуры (20±5°C) и выдержите 2 часа после демонтажа.
- Проверка только в одном направлении. Деформация часто носит волнообразный характер. Проводите измерения вдоль, поперёк и по диагонали поверхности, фиксируя максимальный зазор.
- Использование щупов с повреждёнными пластинами. Зазубрины или изгибы на щупе 0,03 мм увеличивают погрешность до 0,02 мм. Проверяйте щупы на просвет перед каждым использованием.
Повторная проверка после шлифовки должна выполняться тем же инструментом и в тех же условиях, иначе сравнение результатов будет некорректным.
Как зафиксировать и документировать результаты измерений
Для наглядности нанесите результаты на эскиз ГБЦ, выполненный в масштабе 1:1 или 1:2. Обозначьте цветом отклонения: зелёным – допустимые (до 0,05 мм для чугуна, 0,03 мм для алюминия), красным – критические. Подпишите рядом с каждой точкой числовое значение, например: «Цил. 1, край – 0,08 мм». Такой подход позволит быстро оценить характер деформации.
Сфотографируйте ГБЦ с установленной линейкой и щупом в каждой контрольной точке. Делайте снимки при равномерном освещении, избегая теней. Используйте штатив или фиксированное положение камеры для единообразия ракурса. Приложите к отчёту фото с масштабной линейкой рядом с проблемными участками – это подтвердит достоверность измерений.
Для долгосрочного хранения привяжите данные к VIN автомобиля или номеру блока цилиндров. Используйте облачные сервисы с доступом по ссылке (Google Drive, Яндекс Диск) или специализированные программы для автосервисов (Autodata, Mitchell 1). Включите в архив не только протокол, но и фото, видеозапись процесса измерений (если есть) и сканы заводских допусков для конкретной модели ГБЦ.
При передаче результатов заказчику или мастеру по ремонту добавьте краткое резюме: «Отклонение плоскости превышает допуск на 0,04 мм в зоне 2-го цилиндра. Требуется фрезеровка на глубину 0,1 мм с последующей повторной проверкой». Избегайте расплывчатых формулировок – конкретные цифры и действия ускорят принятие решений.
