Как разобрать коробку передач ваз 2114

Коробка передач ВАЗ 2114 – механизм с синхронизированными передачами переднего хода и одной задней, рассчитанный на крутящий момент до 120 Н·м. Разборка требует точного соблюдения последовательности действий, так как ошибки приводят к повреждению синхронизаторов, подшипников или шестерён. Перед началом работ подготовьте набор инструментов: торцевые головки на 10, 13, 17 и 19 мм, динамометрический ключ (диапазон 20–120 Н·м), съёмник подшипников, молоток с медной наставкой, штангенциркуль и магнит для мелких деталей.

Снимите коробку с автомобиля, предварительно отсоединив аккумулятор, слив масло (около 3,1 л) и демонтировав стартер, приводы колёс и рабочий цилиндр сцепления. Зафиксируйте первичный вал от проворачивания, вставив отвёртку между зубьями шестерни 5-й передачи и картером. Открутите болты крепления задней крышки (10 шт., момент затяжки 18–22 Н·м) и снимите её вместе с уплотнительной прокладкой – проверьте её на разрывы, при необходимости замените.

При разборке обратите внимание на состояние синхронизаторов: износ блокирующих колец (допустимый зазор – не более 0,8 мм) и пружин фиксаторов. Шестерни 1-й и 2-й передач имеют маркировку на торце (например, «2108-1701032» для 1-й передачи), что упрощает идентификацию при сборке. Подшипники первичного и вторичного валов (№ 6-50305А2 и 6-50307А2 соответственно) проверяйте на люфт – радиальный зазор свыше 0,05 мм требует замены.

Демонтируйте механизм выбора передач, открутив три болта крепления (момент 12–16 Н·м), и извлеките штоки вилок переключения. Запомните положение вилок относительно штоков: вилка 1-й и 2-й передач устанавливается выступом вниз, 3-й и 4-й – вверх. При сборке используйте новые стопорные кольца подшипников (толщина 2,0–2,1 мм) и сальники (внутренний диаметр 35 мм для первичного вала).

Разборка дифференциала начинается со снятия ведомой шестерни главной передачи (болты М10×1,25, момент 68–84 Н·м). Проверьте состояние сателлитов и шестерён полуосей на наличие сколов и выработки – допустимый осевой зазор сателлитов не более 0,15 мм. При сборке нанесите на резьбу болтов фиксатор Loctite 243 и затяните с указанным моментом.

Необходимые инструменты и подготовка рабочего места

Для разборки коробки передач ВАЗ 2114 потребуется набор головок от 10 до 19 мм с удлинителями и карданным шарниром – без них не снять болты крепления картера сцепления и поддона. Обязателен динамометрический ключ с диапазоном 20–120 Н·м: затяжка подшипников первичного вала и шестерен требует точности в 65–85 Н·м. Съемник стопорных колец с губками 2–3 мм и оправка для выпрессовки подшипников (диаметр 40–45 мм) ускорят работу с валами. Не обойтись без молотка с медной или резиновой насадкой – стальной повредит посадочные места.

Рабочее место должно быть оборудовано гидравлическим или механическим подъемником: коробка весит 32 кг, и удерживать её на весу в одиночку небезопасно. Если подъемника нет, используйте прочную стойку с регулировкой высоты и деревянные бруски сечением 100×100 мм для фиксации агрегата. Пол застелите листом фанеры или металла – мелкие детали (стопорные кольца, шайбы) не потеряются, а масло не впитается в бетон. Освещение – светодиодная лампа на гибком штативе с магнитным основанием: направленный свет выявит трещины на шестернях и износ синхронизаторов.

Перед началом слейте масло из коробки через сливное отверстие, предварительно прогрев двигатель до 60–70 °C – горячее масло стекает быстрее, унося с собой металлическую стружку. Подготовьте емкость объемом не менее 4 литров с узким горлом для удобства переливания. Для промывки деталей понадобится керосин или специализированный очиститель (например, ABRO Brake & Parts Cleaner) – бензин разрушает резиновые сальники. Разложите инструменты в порядке использования: сначала те, что нужны для демонтажа внешних элементов (тяги, датчики), затем для разборки внутренних узлов.

Для фиксации валов и шестерен примените самодельные приспособления: стальной пруток диаметром 12 мм с нарезанной резьбой М12×1,5 вставляется в отверстие первичного вала, предотвращая его проворачивание при откручивании гайки. Запаситесь ветошью без ворса – хлопчатобумажная ткань не оставляет волокон, которые могут попасть в подшипники. Для маркировки деталей используйте перманентный маркер и малярный скотч: подписывайте не только название, но и положение (например, «синхронизатор 2-й передачи, сторона дифференциала»).

Проверьте наличие запасных частей перед разборкой: стопорные кольца, сальники первичного и вторичного валов (артикулы 2108-1701043 и 2108-1701210), подшипники (2108-1701031 и 2108-1701190). Если планируется замена синхронизаторов, приобретите комплект 2108-1701115-20 – он включает кольца, пружины и муфты. Избегайте дешевых аналогов: подшипники SKF или FAG служат в 2–3 раза дольше китайских. Для смазки подшипников используйте Литол-24 или специализированную смазку для трансмиссий (например, Mobil Mobilube HD 80W-90).

Организуйте зону для хранения деталей: пластиковые лотки с ячейками (как для мелких запчастей) или магнитные поддоны предотвратят потерю шариков подшипников и регулировочных шайб. Для очистки каналов валов от старой смазки подойдет ершик диаметром 3–4 мм из стальной проволоки. Не используйте сжатый воздух для продувки подшипников – это может повредить сепараторы. После разборки сразу промойте детали и просушите их сжатым воздухом, направляя струю под углом 45° к поверхности, чтобы избежать деформации.

Снятие коробки передач с автомобиля перед разборкой

Перед началом работ отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить случайное замыкание проводки. Слейте масло из коробки передач через сливное отверстие, используя ключ на 17 – объём масла в КПП ВАЗ 2114 составляет 3,3 литра. Подставьте ёмкость не менее 4 литров, так как масло может вытекать неравномерно.

Отсоедините трос сцепления от вилки выключения, предварительно ослабив контргайку на регулировочной муфте. Снимите наконечник троса с рычага педали сцепления, потянув его на себя и сжав фиксаторы. Отведите трос в сторону, чтобы он не мешал дальнейшим действиям.

Демонтируйте стартер, открутив три болта крепления ключом на 13. Отсоедините провода от втягивающего реле, пометив их расположение маркером или скотчем. Стартер весит около 5 кг – поддерживайте его при снятии, чтобы не повредить посадочное место.

Отключите датчик скорости, расположенный на верхней части коробки передач. Для этого отожмите фиксатор разъёма и потяните его вверх. Отсоедините провода от выключателя света заднего хода, открутив их ключом на 22.

Поддомкратьте автомобиль и установите его на надёжные опоры. Снимите передние колёса, затем открутите болты крепления шаровых опор к поворотным кулакам. Выпрессуйте пальцы шаровых из кулаков с помощью съёмника или монтировки, избегая ударов по резьбе.

Отсоедините приводы передних колёс от коробки передач. Для этого выбейте внутренние ШРУСы из посадочных мест лёгкими ударами молотка через деревянную проставку. Закройте отверстия ветошью, чтобы предотвратить попадание грязи в полость КПП.

Открутите болты крепления коробки передач к двигателю – их шесть, расположены по периметру. Используйте головку на 19 с удлинителем, так как доступ к некоторым болтам затруднён. Поддерживайте коробку снизу домкратом или помощником, чтобы она не упала при снятии последнего болта.

Демонтаж и осмотр первичного и вторичного валов

Перед извлечением валов слейте остатки масла из картера КПП через сливное отверстие, используя ключ на 17. Отсоедините вилку выключения сцепления, открутив два болта крепления рабочего цилиндра (ключ на 10), и отведите её в сторону. Демонтируйте заднюю крышку коробки, предварительно сняв датчик скорости и открутив шесть болтов М8 (головка на 13). Зафиксируйте вторичный вал от проворачивания, вставив отвёртку между зубьями шестерни 5-й передачи и корпусом.

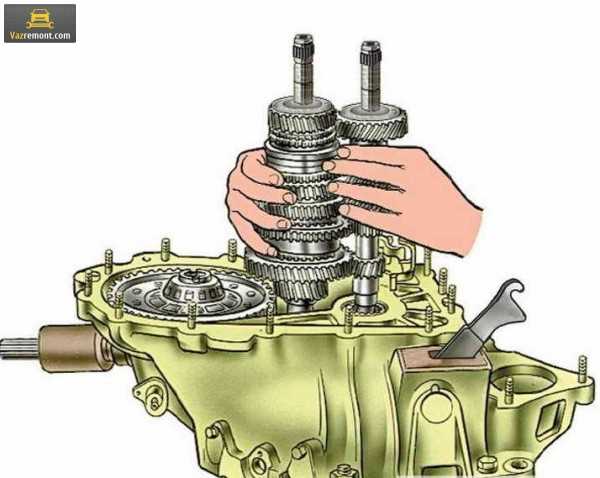

Извлеките первичный вал, потянув его на себя с усилием 15–20 кгс – подшипник может выходить туго из-за остатков герметика. Вторичный вал снимайте вместе с подшипником и шестернями, аккуратно покачивая его из стороны в сторону. Если вал не поддаётся, используйте съёмник с лапками шириной 30 мм, упираясь в торец шестерни 1-й передачи. Проверьте наличие задиров на посадочных поверхностях под подшипники – допустимая глубина рисок не более 0,05 мм.

Осмотрите зубья шестерён на предмет сколов и выкрашивания: на первичном валу критичны повреждения венца синхронизатора 3-й передачи, на вторичном – шестерни 2-й передачи (чаще всего страдает при агрессивном переключении). Измерьте люфт валов в подшипниках: радиальный зазор не должен превышать 0,08 мм для первичного и 0,12 мм для вторичного. Для проверки используйте индикатор часового типа с ценой деления 0,01 мм, закрепив его на штативе и упирая наконечник в шейку вала.

Промойте валы в керосине, удаляя металлическую стружку с магнитов синхронизаторов и канавок под стопорные кольца. Особое внимание уделите канавкам под вилки переключения: на вторичном валу проверьте износ пазов под вилку 1–2 передач (допустимая ширина – 8,1±0,1 мм). При обнаружении ступенчатого износа более 0,2 мм вал подлежит замене. Осмотрите сальники: на первичном валу допускается незначительное подтекание масла, на вторичном – любые следы смазки указывают на необходимость замены манжеты.

Перед сборкой смажьте посадочные поверхности подшипников трансмиссионным маслом 75W-90, избегая попадания на рабочие кромки сальников. Установите валы в обратной последовательности, контролируя момент затяжки болтов крепления задней крышки (18–22 Н·м). При монтаже вторичного вала совместите метки на шестернях 5-й передачи и промежуточном валу – смещение приведёт к некорректной работе синхронизатора.

Разборка механизма выбора передач и вилок переключения

Снимите стопорное кольцо с оси вилки включения первой и второй передач, используя съемник для внутренних стопорных колец. Ось выпрессовывается легкими ударами молотка через медную выколотку диаметром 8 мм – избегайте деформации посадочного места в картере. Вилка первой и второй передач извлекается вместе с сухарями, которые фиксируются пружинными защелками; проверьте их на наличие трещин или износа свыше 0,3 мм – при превышении замените комплектом.

Для демонтажа механизма выбора передач отверните три болта М8 крепления корпуса рычага (момент затяжки 18–22 Н·м) и снимите его вместе с прокладкой. Внутри картера останется шток выбора передач с возвратной пружиной и фиксатором – извлеките их, предварительно отметив положение пружины относительно штока. Осмотрите рабочие поверхности штока на задиры: допустимый износ не более 0,1 мм, при больших значениях шток подлежит замене. Вилка третьей и четвертой передач снимается после выпрессовки оси аналогичным способом, но требует дополнительного контроля состояния пластиковых втулок – их износ свыше 0,2 мм приводит к люфту и нечеткому включению передач.

Перед сборкой смажьте все трущиеся поверхности трансмиссионным маслом 80W-90, избегая попадания смазки на резиновые уплотнения. При установке вилок следите за совпадением меток на сухарях и пазах штоков – неправильная ориентация приведет к блокировке механизма.

Извлечение дифференциала и проверка состояния подшипников

После демонтажа вторичного вала и шестерен приступайте к извлечению дифференциала. Отверните болты крепления ведомой шестерни главной передачи (8 шт., М10×1,25, момент затяжки 68–84 Н·м) с помощью головки на 17 мм. Снимите шестерню, затем аккуратно выньте дифференциал в сборе с подшипниками из картера коробки, используя съемник или монтировку с мягкими накладками – избегайте ударов по корпусу, чтобы не деформировать посадочные поверхности. Перед разборкой дифференциала зафиксируйте взаимное положение регулировочных шайб и шестерен полуосей: нанесите метки керном или маркером на корпус и шестерни для последующей сборки без нарушения преднатяга.

Проверка подшипников дифференциала требует внимания к следующим параметрам:

• Радиальный зазор – не более 0,05 мм (измеряется индикатором часового типа при фиксации внутреннего кольца).
• Осевой люфт – допустим до 0,1 мм, превышение указывает на износ дорожек качения.
• Состояние сепаратора – трещины, сколы или деформация недопустимы.
• Шарики/ролики – проверьте на наличие питтинга, задиров или неравномерного износа.

При обнаружении дефектов замените подшипники комплектом (артикулы 2108-1701031 и 2108-1701032 для ВАЗ 2114). Перед установкой новых подшипников промойте посадочные места в картере керосином, просушите сжатым воздухом и смажьте тонким слоем трансмиссионного масла. Установите подшипники с помощью оправки, равномерно запрессовывая их до упора – перекос приведет к преждевременному износу.

Проверка синхронизаторов и шестерён на износ

Синхронизаторы КПП ВАЗ 2114 подвержены интенсивным нагрузкам, особенно на 1-й и 2-й передачах. Осмотрите блокирующие кольца на наличие сколов, трещин или чрезмерного износа рабочей поверхности – допустимая толщина кольца не менее 1,5 мм. Если на конусе кольца видны глубокие борозды или металлическая стружка, замените деталь. Проверьте пружины фиксаторов: они должны обеспечивать упругость при сжатии пальцами, иначе синхронизатор не будет фиксироваться в нейтральном положении.

Шестерни оценивайте по трём критериям: состояние зубьев, посадочных поверхностей и подшипников. На зубьях не должно быть выкрашиваний, задиров или ступенчатого износа – такие дефекты приводят к характерному хрусту при переключении. Измерьте зазор между шестернёй и валом: для первичного вала допуск 0,02–0,05 мм, для вторичного – 0,03–0,07 мм. Превышение этих значений указывает на необходимость замены втулок или самих шестерён.

• Проверка муфты синхронизатора: сдвиньте её по шлицам вала – движение должно быть плавным, без заеданий. Если муфта болтается или имеет люфт более 0,1 мм, замените её вместе с шестернёй.
• Осмотр ступицы: шлицы не должны иметь заусенцев или смятий. При наличии таких дефектов ступица подлежит замене, так как они нарушают работу синхронизатора.
• Контроль подшипников шестерён: вращайте их вручную – не должно быть шума, заеданий или радиального люфта. Для проверки осевого люфта покачайте шестерню вдоль вала: допустимое значение – не более 0,05 мм.

Особое внимание уделите шестерням 3-й и 4-й передач – на них чаще всего образуются задиры из-за недостатка смазки. Нанесите на зубья тонкий слой краски и проверните шестерню: равномерный отпечаток по всей поверхности указывает на правильное зацепление. Если отпечаток смещён к краям или отсутствует на отдельных участках, шестерни требуют замены или регулировки зазора.

Для проверки износа игольчатых подшипников шестерён используйте микрометр. Измерьте диаметр игл: номинальный размер – 3,5 мм, предельный износ – 3,45 мм. Если иглы имеют овальность или задиры, замените весь подшипниковый комплект. Также осмотрите обоймы подшипников на валу – при наличии выработки более 0,03 мм вал подлежит шлифовке или замене.

При обнаружении металлической стружки в масле или на магните сливной пробки разберите коробку полностью. Стружка указывает на аварийный износ шестерён или подшипников, и поверхностный ремонт не решит проблему. В таких случаях замените все изношенные детали, включая валы, даже если визуально они кажутся исправными – микротрещины и усталостные напряжения проявятся позже.

После сборки проверьте работу синхронизаторов на собранной КПП. Переключайте передачи без запуска двигателя: ход рычага должен быть чётким, без заеданий. Если переключение требует усилия или сопровождается скрежетом, разберите коробку повторно и устраните причину – обычно это неправильная регулировка зазоров или дефект муфты синхронизатора.
