Рулевая рейка на ВАЗ 2114 – один из ключевых элементов ходовой части, от которого зависит управляемость и безопасность автомобиля. Стандартная рейка, устанавливаемая на заводе, часто выходит из строя уже через 50–70 тысяч километров из-за низкого качества материалов и сборки. Владельцы сталкиваются с люфтами, стуками и течами масла, что требует замены или ремонта. Правильный выбор новой рейки позволит избежать повторных проблем и продлить срок службы узла до 100–150 тысяч километров.
На рынке представлены три основных типа рулевых реек для ВАЗ 2114: оригинальные (ВАЗовские), контрактные и усиленные от сторонних производителей. Оригинальные рейки (артикул 2114-3400010) отличаются низкой ценой (4–6 тысяч рублей), но их ресурс редко превышает 60 тысяч километров. Контрактные рейки – это б/у детали из Европы или Японии, которые могут прослужить дольше, но их состояние невозможно гарантировать без разборки. Усиленные рейки от производителей вроде SS20, Триал или Фенокс (стоимость 8–12 тысяч рублей) изготавливаются из улучшенных материалов, имеют увеличенный диаметр вала и усиленные подшипники, что повышает их надежность.
При выборе рейки обращайте внимание на следующие параметры: наличие защитных пыльников (лучше силиконовые, чем резиновые), тип крепления (должно совпадать с заводским), комплектацию (в идеале – с тягами и наконечниками). Рейки с пластиковыми втулками (например, от «БелМаг») дешевле, но служат меньше, чем модели с металлическими или композитными втулками. Перед покупкой проверьте рейку на отсутствие люфтов и биения вала – даже новая деталь может оказаться бракованной.
Установка рулевой рейки на ВАЗ 2114 требует точности и соблюдения регламента. Перед началом работ снимите аккумулятор, отсоедините рулевые тяги и выпрессуйте рулевой вал из рейки. Ключевой момент – правильная центровка рейки относительно рулевого колеса. Если установить ее с перекосом, руль будет стоять криво, а управляемость ухудшится. После монтажа обязательно выполните регулировку схождения на стенде – это критично для равномерного износа шин и стабильности на дороге.
Не экономьте на расходниках: замените пыльники рулевых тяг (артикул 2108-3414054), гайки крепления рейки (М10×1,25) и сальники (если они не входят в комплект). Используйте только качественную смазку – например, Литол-24 или ШРУС-4. После установки проверьте отсутствие течей и люфтов, а также убедитесь, что руль вращается плавно, без заеданий. Первые 500 километров избегайте резких маневров – это позволит деталям приработаться.
Лучшая рулевая рейка для ВАЗ 2114: выбор и установка
Для ВАЗ 2114 оптимальным выбором станет рулевая рейка с артикулом 2110-3400012-10 производства АвтоВАЗ или аналог от SS20 (SS20-3400012). Оригинальная рейка отличается ресурсом до 100 000 км при условии замены пыльников каждые 30 000 км, а версия SS20 – усиленными шлицами и увеличенным сроком службы до 120 000 км. Избегайте дешёвых реплик с артикулами 2110-3400012-01 – они часто имеют люфт уже через 20 000 км из-за некачественной термообработки вала. При покупке проверяйте наличие заводской смазки и отсутствие коррозии на зубчатом секторе.
Установка требует съёмника рулевых наконечников (FORCE 61901) и динамометрического ключа для затяжки гайки рулевого вала с моментом 25–30 Н·м. Перед монтажом смажьте шлицы вала и рейки Литолом-24, а после сборки обязательно выполните регулировку зазора в зацеплении – для этого подтяните регулировочную гайку на 10–15° до исчезновения люфта, но не более, иначе рейка будет «закусывать». После установки проведите тест-драйв на скорости до 60 км/ч, проверяя отсутствие стуков и равномерность усилия на руле.
Какие типы рулевых реек подходят для ВАЗ 2114 и их отличия
Для ВАЗ 2114 выпускаются три основных типа рулевых реек: штатная механическая, с гидроусилителем (ГУР) и с электроусилителем (ЭУР). Штатная рейка устанавливалась на базовые версии автомобиля и отличается простотой конструкции – в ней отсутствуют дополнительные усилители, что снижает стоимость и упрощает обслуживание. Однако для поворота руля требуется больше физических усилий, особенно на малых скоростях или при парковке.
Рейка с гидроусилителем (ГУР) компенсирует недостаток штатной версии за счёт гидравлического привода, облегчающего вращение рулевого колеса. В системе используется насос, приводимый в действие ремнём от двигателя, и специальная жидкость ATF, циркулирующая под давлением. ГУР снижает усилие на руле до 2–3 кг, но требует регулярной проверки уровня жидкости и состояния шлангов. Средний ресурс такой рейки – 100–120 тыс. км при условии своевременного обслуживания.
Электроусилитель руля (ЭУР) – более современное решение, появившееся на поздних модификациях ВАЗ 2114. В отличие от ГУР, здесь нет гидравлики: усилие создаётся электромотором, управляемым блоком управления. ЭУР экономичнее, так как потребляет энергию только при повороте руля, а не постоянно, как насос ГУР. Кроме того, система не требует замены жидкости и реже выходит из строя. Однако при поломке электрической части ремонт может обойтись дороже, чем у механической или гидравлической рейки.
Штатная механическая рейка имеет передаточное число 16,4:1, что обеспечивает более точное управление, но увеличивает усилие на руле. Рейки с ГУР и ЭУР обычно идут с передаточным числом 15,8:1 – руль вращается легче, но менее информативен на высоких скоростях. При выборе важно учитывать стиль вождения: для городской эксплуатации предпочтительнее усилители, для спортивного стиля – механическая рейка.
По конструкции все три типа реек схожи: корпус из алюминиевого сплава, вал с зубчатой передачей и тяги. Однако рейки с усилителями имеют дополнительные элементы: в ГУР – золотниковый распределитель и гидроцилиндр, в ЭУР – электромотор и датчики крутящего момента. Эти узлы увеличивают вес и габариты рейки, что может усложнить установку в условиях ограниченного подкапотного пространства.
Стоимость реек варьируется в широком диапазоне. Штатная механическая рейка обойдётся в 3–5 тыс. рублей, ГУР – 8–12 тыс., ЭУР – 12–18 тыс. рублей. При этом рынок предлагает как оригинальные запчасти (производства АвтоВАЗ или «Автоагрегат»), так и аналоги от сторонних производителей, например, «Фенокс» или «Триалли». Оригинальные рейки отличаются более высоким качеством сборки и ресурсом, но аналоги могут быть дешевле на 20–30%.
При установке рейки с усилителем важно учитывать совместимость с другими узлами автомобиля. Для ГУР потребуется насос, бачок, шланги и ремень привода, а также доработка креплений под капотом. ЭУР проще в монтаже, но требует подключения к бортовой сети и настройки блока управления. В обоих случаях рекомендуется использовать комплекты для переоборудования, включающие все необходимые детали и инструкции.
Выбор типа рейки зависит от бюджета и условий эксплуатации. Если автомобиль используется преимущественно в городе, а бюджет позволяет, оптимальным вариантом станет ЭУР – он надёжнее и удобнее в обслуживании. Для тех, кто ценит простоту и ремонтопригодность, подойдёт штатная механическая рейка. ГУР – компромиссный вариант, но требует регулярного контроля за состоянием гидравлики.
Топ-5 производителей рулевых реек для ВАЗ 2114 и их особенности
Выбор рулевой рейки для ВАЗ 2114 зависит от баланса цены, ресурса и отзывчивости управления. Ниже – проверенные производители, чья продукция отличается стабильностью характеристик и адаптацией под условия эксплуатации в России.
1. TRIALLI – итальянский бренд с производством в России. Рейки этой марки выделяются усиленным корпусом из легированной стали и увеличенным диаметром зубчатого вала (25 мм против стандартных 22 мм). Это снижает люфт и повышает жесткость конструкции. В комплекте идут полиуретановые втулки, устойчивые к износу и вибрациям. Средний ресурс – 80–100 тыс. км. Минус – высокая цена (от 7 500 руб.), но оправдана долговечностью.
2. SS20 – отечественный производитель, специализирующийся на тюнинговых и усиленных деталях подвески. Рейки SS20 для ВАЗ 2114 имеют хромированный шток и герметичные сальники из фторкаучука, что предотвращает течи при низких температурах. Особенность – возможность выбора жесткости: стандартная версия или «Sport» с уменьшенным передаточным числом (14,7:1 против 16,4:1), улучшающим отклик руля. Цена – от 6 200 руб., ресурс – 70–90 тыс. км.
3. Fenox – белорусский бренд, известный бюджетными, но надежными решениями. Рейки Fenox для ВАЗ 2114 комплектуются термообработанными зубьями вала и армированными пыльниками, устойчивыми к разрывам. Производитель заявляет ресурс 60–80 тыс. км, однако реальные отзывы владельцев часто отмечают необходимость замены уже через 50 тыс. км при агрессивной езде. Преимущество – низкая цена (от 4 800 руб.) и широкая доступность в магазинах.
4. Pilenga – итальянская марка с производством в Китае, ориентированная на средний ценовой сегмент. Рейки Pilenga для ВАЗ 2114 отличаются цельным корпусом без сварных швов, что исключает риск деформации. В конструкции используются подшипники качения вместо стандартных втулок, снижающие трение и шум. Ресурс – 70–90 тыс. км, цена – от 5 500 руб. Из недостатков – редкие случаи заводского брака пыльников, требующие проверки при покупке.
5. АвтоВАЗ (ОАО «АвтоВАЗагрегат») – оригинальные рейки, выпускаемые на мощностях самого завода. Преимущество – идеальная совместимость с автомобилем и гарантированная геометрия. Конструкция максимально приближена к заводской, но с улучшенными сальниками и втулками. Ресурс – 50–70 тыс. км, цена – от 5 000 руб. Подходит для тех, кто не готов экспериментировать с неоригинальными брендами, но хочет избежать проблем с установкой.
- При выборе обращайте внимание на наличие гарантии (минимум 12 месяцев) и комплектацию: качественные рейки всегда идут с новыми тягами и наконечниками.
- Для городской эксплуатации оптимальны TRIALLI или SS20 «Sport», для трассы – Pilenga или оригинал АвтоВАЗ.
- Избегайте реек с алюминиевыми корпусами – они склонны к деформации при ударах.
Как проверить состояние старой рулевой рейки перед заменой
Первым сигналом неисправности рулевой рейки на ВАЗ 2114 становятся стуки при проезде неровностей или поворотах руля. Чтобы подтвердить диагноз, поднимите переднюю часть автомобиля на домкрате и покачайте колесо влево-вправо, удерживая его в точках 9 и 3 часа. Люфт более 2–3 мм указывает на износ шарниров рулевых тяг или самой рейки. Проверьте также пыльники: трещины или разрывы – верный признак попадания грязи и влаги, ускоряющих износ.
Снимите защитный кожух рейки и осмотрите вал на наличие коррозии или задиров. Особое внимание уделите зубчатому сектору: выработка более 0,5 мм на зубьях требует замены. Проверьте состояние сальников – подтекание смазки через них говорит о необходимости ремонта или замены. Если рейка сухая, нанесите на вал тонкий слой литола и прокрутите руль: скрип или заедание подтвердят износ внутренних деталей.
- Проверьте уровень жидкости в бачке ГУР (если установлен): падение уровня без видимых утечек указывает на внутренний износ рейки.
- Запустите двигатель и попросите помощника покачать руль на 10–15 градусов в обе стороны – рывки или провалы свидетельствуют о неисправности распределителя или золотника.
- Измерьте усилие на руле динамометром: при работающем двигателе оно не должно превышать 2–3 кгс на радиусе 20 см.
Оцените состояние подшипников вала рейки. Для этого зафиксируйте руль и попробуйте покачать вал вверх-вниз. Люфт более 0,3 мм говорит о необходимости замены подшипников. Проверьте также крепление рейки к кузову: ослабленные болты могут вызывать стуки, маскируясь под неисправность самой рейки. Затяните их моментом 30–35 Н·м.
Если рейка механическая, проверьте износ червячной пары. Для этого снимите рулевой вал и осмотрите шестерню на наличие сколов или выработки. Прокрутите вал вручную: заедание или неравномерное усилие – признак повреждения зубьев. В рейках с ГУР оцените состояние поршня: задиры на его поверхности требуют замены всего узла.
Не игнорируйте визуальные признаки: ржавчина на корпусе рейки, деформация или трещины – основания для замены. Если после всех проверок остаются сомнения, демонтируйте рейку и разберите её. Износ внутренних деталей (втулок, уплотнений) часто не проявляется внешними симптомами, но сокращает ресурс нового узла при установке на изношенную рейку.

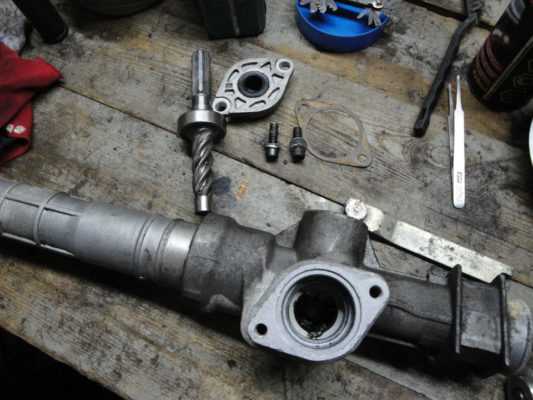

Необходимые инструменты и материалы для установки рулевой рейки
Для замены рулевой рейки на ВАЗ 2114 потребуется стандартный набор инструментов, но с акцентом на специфические приспособления. Основу составляют: головки на 10, 13, 17 и 19 мм с удлинителем, торцевой ключ на 22 мм для откручивания рулевого наконечника, шестигранник на 6 мм для стопорных болтов тяг. Обязателен динамометрический ключ – момент затяжки болтов крепления рейки к кузову составляет 30–35 Н·м, а наконечников – 45–50 Н·м. Без него сложно соблюсти заводские параметры, что приведёт к преждевременному износу или люфту.
Из специализированных инструментов критически важен съёмник рулевых наконечников. Универсальные модели с двумя лапами часто не справляются с закисшими соединениями на ВАЗ 2114 – лучше использовать винтовой съёмник типа «вилка» или гидравлический. Также понадобится приспособление для центровки рулевого вала: без него рейка может встать с перекосом, что вызовет биение руля или неравномерный износ шарниров. В крайнем случае можно использовать самодельный шаблон из металлической пластины толщиной 3–4 мм с отверстием под вал.
Расходные материалы включают новые хомуты пыльников рулевых тяг (артикул 2108-3401228-01), герметик для фланцевого соединения рейки (например, ABRO Grey 999 или аналог), а также смазку для внутренних шарниров. Подойдёт Литол-24 или специализированная смазка для рулевых реек (Molykote EM-30L). Не экономьте на пыльниках – даже микроразрывы приведут к попаданию грязи и быстрому выходу рейки из строя. Для защиты резьбовых соединений используйте фиксатор резьбы средней фиксации (Loctite 243), особенно на болтах крепления рейки к подрамнику.
Дополнительно подготовьте домкрат с подставками (гидравлический не подойдёт – нужен устойчивый упор), противооткатные упоры и страховочный трос для фиксации рейки во время установки. Работать удобнее на смотровой яме или подъёмнике, но при их отсутствии можно обойтись парой домкратов, поднимая переднюю часть автомобиля поочерёдно. Не забудьте про перчатки и защитные очки – при демонтаже старой рейки часто вытекает остаток жидкости ГУР, а пыль из-под днища может попасть в глаза.
Пошаговая инструкция по снятию старой рулевой рейки на ВАЗ 2114
Поднимите автомобиль на подъемнике или установите на надежные опоры. Снимите передние колеса, открутив гайки крепления ключом на 19. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой.
Открутите гайки крепления рулевых наконечников к поворотным кулакам с помощью ключа на 19 и съемника шаровых опор. Если съемника нет, используйте молоток и монтировку, но действуйте аккуратно, чтобы не повредить резьбу. Отсоедините наконечники от кулаков, предварительно отметив их положение для облегчения последующей сборки.
Снимите защитный кожух рулевой рейки, открутив три болта крепления ключом на 10. Отсоедините шланги гидроусилителя (если установлен ГУР) от рейки, предварительно подставив емкость для слива жидкости. Заглушите шланги, чтобы избежать попадания грязи в систему.
Открутите болт крепления промежуточного вала рулевой колонки к рейке ключом на 13. Болт расположен в салоне под педальным узлом – для доступа потребуется снять нижнюю часть панели приборов. Перед откручиванием зафиксируйте рулевое колесо в прямом положении, чтобы избежать смещения вала.
Отверните две гайки крепления рулевой рейки к кузову ключом на 17. Гайки расположены на кронштейнах с обеих сторон рейки. Придерживайте рейку, чтобы она не упала после откручивания последней гайки. Если рейка закисла, используйте проникающую смазку и дайте ей подействовать 10–15 минут.
Аккуратно вытащите рейку через левый (по ходу движения) проем в подкапотном пространстве. Для этого потребуется слегка наклонить ее и повернуть, чтобы обойти препятствия. Если рейка не поддается, проверьте, не осталось ли незамеченных креплений или шлангов.
Осмотрите снятую рейку на предмет повреждений: трещин на корпусе, износа зубчатого вала, люфта в подшипниках. Проверьте состояние пыльников – если они порваны, замените их перед установкой новой рейки. Очистите посадочные места на кузове от грязи и ржавчины металлической щеткой.
Перед установкой новой рейки сравните ее с демонтированной: убедитесь в идентичности крепежных отверстий, длины вала и расположения штуцеров. Если планируете использовать старые наконечники или тяги, проверьте их на износ и при необходимости замените.
