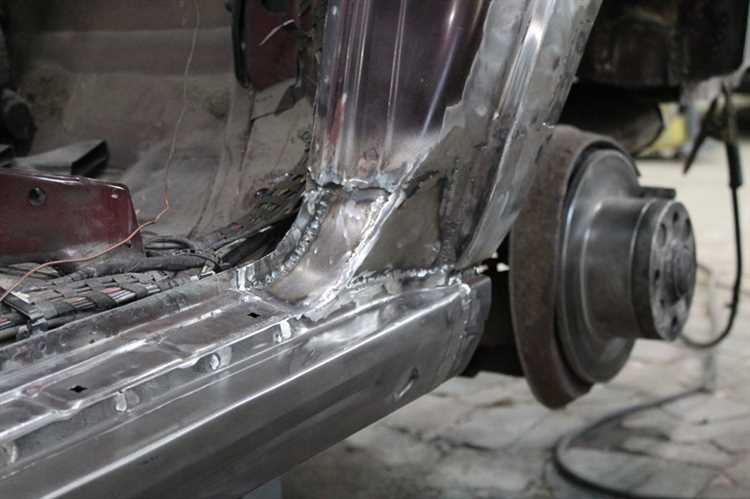

Сварочный шов на кузове автомобиля – уязвимое место, где коррозия развивается в 3–5 раз быстрее, чем на заводском лакокрасочном покрытии. Даже при качественной сварке МИГ/МАГ или TIG в зоне термического влияния нарушается структура металла, а остаточные напряжения ускоряют окисление. Без правильной обработки шов начнет ржаветь уже через 6–12 месяцев, особенно в условиях высокой влажности или зимней эксплуатации с реагентами.
Первоочередная задача – удаление окалины и шлака. Для этого используют проволочные щетки из нержавеющей стали (диаметр проволоки 0,2–0,3 мм) или шлифовальные круги с зернистостью P80–P120. Остатки флюса после сварки TIG удаляют ацетоном или специальными очистителями на основе ортофосфорной кислоты (например, Loctite SF 7800). Недопустимо оставлять на поверхности черные пятна – они становятся очагами коррозии под защитным покрытием.
Для антикоррозийной защиты применяют грунты с высоким содержанием цинка (80–95%) или алюминия. Цинконаполненные составы (Zinga, Wurth Zink-Spray) обеспечивают катодную защиту: при повреждении покрытия цинк окисляется первым, сохраняя сталь. Наносят грунт в 2–3 слоя с промежуточной сушкой 10–15 минут при температуре +20°C. Толщина сухой пленки должна составлять 60–80 мкм – меньше не обеспечит надежную защиту, больше приведет к растрескиванию.
После грунтования шов герметизируют полиуретановыми или эпоксидными составами. Полиуретановые герметики (3M 08363, Teroson PU 9220) эластичны, устойчивы к вибрациям и перепадам температур (-40°C до +90°C). Эпоксидные (Permatex 81730) дают более жесткое покрытие, но лучше сопротивляются химическим реагентам. Наносят герметик шпателем или кистью, разравнивая до толщины 2–3 мм. Полная полимеризация занимает 24–48 часов.
Финальный этап – покраска. Используют акриловые или алкидные эмали, совместимые с грунтом. Для подбора цвета применяют спектрофотометры (например, X-Rite i1Pro) – отклонение в 1–2 тона заметно на стыках деталей. Краску наносят в 2 слоя с промежуточной сушкой 15–20 минут. Для защиты от УФ-излучения и механических повреждений рекомендуется нанести прозрачный лак (PPG D8113) толщиной 40–50 мкм.

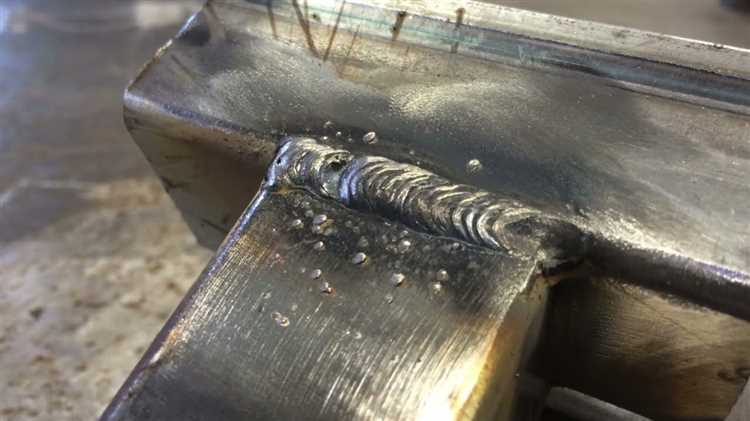

Какие материалы нужны для обработки сварочного шва на кузове
Для защиты сварочного шва на кузове автомобиля требуются материалы, предотвращающие коррозию и обеспечивающие долговечность соединения. Основные компоненты:
- Преобразователь ржавчины (например, на основе ортофосфорной кислоты) – удаляет оксиды и подготавливает поверхность. Наносится кистью или распылителем, выдерживается 10–15 минут до образования серой плёнки.
- Грунтовка эпоксидная (двухкомпонентная, типа PPG DP40 или Reoflex 2K-Epoxy) – создаёт химически стойкий барьер. Толщина слоя – 30–50 мкм, время сушки – 6–12 часов при 20°C.
- Антикоррозийный герметик (полиуретановый или битумный, например Teroson MS 9399) – заполняет микротрещины и защищает от влаги. Наносится шпателем или пистолетом, высыхает за 24 часа.
- Краска для подкраски (автоэмаль в баллончике, код цвета по VIN) – восстанавливает заводское покрытие. Требует предварительной шлифовки грунта (абразив P400–P600) и нанесения в 2–3 слоя с межслойной сушкой 10–15 минут.
- Защитная плёнка или воск (например, 3M Pro Series или Turtle Wax Hard Shell) – дополнительный барьер от механических повреждений и УФ-излучения. Плёнка клеится на сухую поверхность, воск наносится после полной полимеризации краски.
Для внутренних полостей кузова используйте ML-масла (Dinitrol ML, Mercasol 831) – они проникают в скрытые зоны и вытесняют влагу. Наносятся через технологические отверстия под давлением 2–4 бар. Температура окружающей среды при обработке – не ниже +5°C, иначе материалы теряют адгезию. Избегайте смешивания разных типов грунтовок: эпоксидные несовместимы с кислотными.

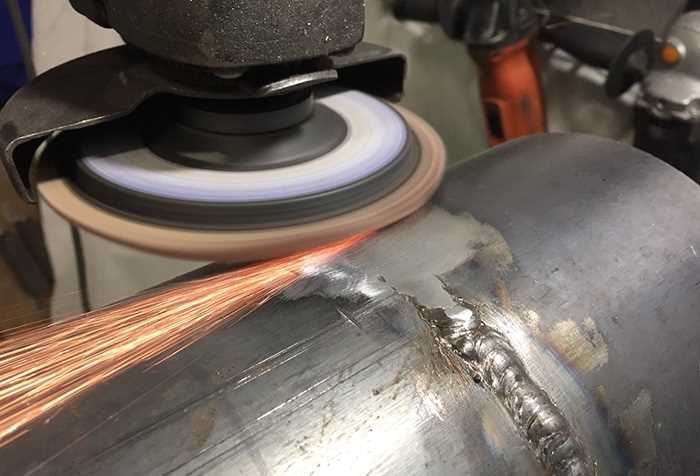

Как правильно зачистить сварочный шов перед защитой
После грубой зачистки переходите к выравниванию шва. Применяйте шлифовальный круг с зернистостью P80–P120, двигаясь вдоль шва с равномерным нажимом. Цель – устранить неровности, наплывы и острые кромки, которые могут стать очагами концентрации напряжений или помешать нанесению грунта. Особое внимание уделите стыкам шва с основным металлом: переход должен быть плавным, без резких перепадов.
Для удаления мелких дефектов и подготовки поверхности к финишной обработке используйте наждачную бумагу или виброшлифовальную машинку с абразивом P180–P240. Работайте круговыми движениями, захватывая зону шириной 3–5 см по обе стороны от шва. Это обеспечит лучшее сцепление грунта и предотвратит отслаивание покрытия. Проверяйте поверхность на ощупь – она должна быть гладкой, без заусенцев и шероховатостей.
Очистка от пыли и металлических частиц – обязательный шаг перед нанесением защитных составов. Продуйте шов сжатым воздухом под давлением 4–6 бар, затем протрите безворсовой салфеткой, смоченной в обезжиривателе (например, антисиликоне или уайт-спирите). Избегайте использования тряпок с ворсом – они оставляют волокна, которые снижают качество покрытия. Повторяйте процедуру до полного удаления загрязнений.
При наличии пор или микротрещин в шве используйте сварочный полуавтомат для их устранения. Заваривайте дефекты короткими швами, затем повторно зачищайте зону абразивом P120–P180. Если поры глубокие, предварительно расширьте их сверлом диаметром 1–2 мм, чтобы обеспечить доступ защитному составу. После заварки обязательно проверьте герметичность шва – даже микроскопические полости станут очагами коррозии.
Финальный этап – контроль качества зачистки. Осмотрите шов под ярким светом (не менее 1000 люкс) и проведите по нему пальцем в перчатке. Поверхность должна быть однородной, без видимых дефектов и ощутимых неровностей. При необходимости повторите шлифовку на проблемных участках. Только после этого можно переходить к нанесению антикоррозийного грунта или герметика.
Какую грунтовку выбрать для защиты металла после сварки
После сварки кузова автомобиля металл становится уязвимым к коррозии из-за нарушения заводского защитного покрытия и термического воздействия. Правильный выбор грунтовки определяет долговечность шва и прилегающих участков. Основные критерии – адгезия к металлу, антикоррозийные свойства, совместимость с последующими слоями ЛКП и устойчивость к агрессивным средам.
Для первичной защиты сварных швов оптимальны эпоксидные грунтовки. Они создают химически стойкую пленку, блокирующую доступ кислорода и влаги к металлу. Примеры: *PPG DP40LF*, *Sikkens 1K-Epoxy Primer*, *Reoflex 2K-Epoxy*. Наносятся в 1–2 слоя с межслойной сушкой 10–15 минут при 20°C. Полная полимеризация занимает 12–24 часа, после чего поверхность готова к шпатлеванию или нанесению акрилового грунта.
Кислотные грунтовки (фосфатирующие) применяют для обработки чистого металла, особенно если есть риск остатков оксидов после сварки. Они содержат ортофосфорную кислоту, которая преобразует ржавчину и улучшает адгезию. Популярные составы: *Body 960*, *Novol Protect 340*, *3M 08817*. Наносятся тонким слоем (15–20 мкм), высыхают за 10–30 минут. Несовместимы с полиэфирными шпатлевками – требуют изоляции эпоксидным грунтом.
Акриловые грунты используют как промежуточный слой между эпоксидным/кислотным грунтом и финишным покрытием. Они заполняют мелкие поры, выравнивают поверхность и обеспечивают хорошую адгезию к краске. Примеры: *PPG D831*, *Spies Hecker 4080*, *Mobihel 2K Primer*. Наносятся в 2–3 слоя с толщиной 50–100 мкм. Сушка – 30–60 минут при 20°C или 10–15 минут при 60°C в покрасочной камере.
Для локального ремонта сварных швов на кузове подойдут аэрозольные грунтовки. Они удобны в применении, но уступают профессиональным составам по защитным свойствам. Лучшие варианты: *Motip Epoxy Primer* (эпоксидный), *Berner Acid Primer* (кислотный), *3M 08819* (акриловый). Баллон встряхивают 2 минуты, наносят с расстояния 20–25 см в 2 слоя с промежуточной сушкой 5–10 минут. Полное отверждение – 24 часа.
При выборе грунтовки учитывайте условия эксплуатации автомобиля. Для регионов с высокой влажностью или зимней обработкой дорог солью предпочтительны эпоксидные составы с цинковым наполнителем, например *PPG DP48LF* или *Sikkens 1K-Zinc Rich Primer*. Они обеспечивают катодную защиту металла даже при повреждении покрытия. В сухом климате достаточно стандартного эпоксидного грунта.
Технология нанесения критически важна. Перед грунтованием сварной шов зачищают до металла лепестковым кругом (зерно P80–P120), обезжиривают антисиликоном (например, *Body 770*) и удаляют пыль липкой салфеткой. Кислотный грунт наносят только на чистый металл, эпоксидный – на металл или кислотный грунт. Акриловый грунт – поверх эпоксидного. Нарушение последовательности снижает защитные свойства и может привести к отслоению покрытия.
Как наносить антикоррозийное покрытие на сварочный шов
Перед нанесением антикоррозийного состава сварочный шов очищают от окалины, шлака и ржавчины металлической щеткой или шлифовальной насадкой с зернистостью P80–P120. Затем обезжиривают ацетоном или специальным растворителем (например, Body 770) – остатки масла или пыли снижают адгезию покрытия на 40–60%. Для защиты прилегающих участков используют малярный скотч и пленку, оставляя свободной только зону шва шириной 2–3 см. Температура поверхности должна быть в пределах +10…+30°C – при низких значениях состав густеет, при высоких – ускоряется испарение растворителей, что приводит к образованию пор.
Антикор наносят в 2–3 слоя с промежуточной сушкой: первый слой – тонкий (50–80 мкм), чтобы заполнить микротрещины, последующие – до общей толщины 150–200 мкм. Для кузовных работ подходят эпоксидные грунты (например, Reoflex 2K) или цинконаполненные составы (Zinga) – они обеспечивают катодную защиту. Распыление проводят краскопультом с дюзой 1,2–1,5 мм при давлении 2–3 бар, держа сопло на расстоянии 20–25 см. После высыхания (12–24 часа при +20°C) проверяют сплошность покрытия визуально или детектором толщины (например, Elcometer 456). При обнаружении пропусков наносят дополнительный слой локально.
Какие ошибки чаще всего допускают при защите швов на кузове
Первая и самая распространённая ошибка – недостаточная очистка шва перед нанесением защитных составов. Остатки шлака, окалины, ржавчины или масла снижают адгезию грунтов и герметиков на 40–60%, что приводит к отслоению покрытия уже через 3–6 месяцев. Даже микроскопические частицы пыли, не видимые невооружённым глазом, становятся очагами коррозии. Для удаления загрязнений используют металлические щётки, абразивные круги зернистостью P80–P120 и обезжириватели на основе изопропилового спирта или специальных составов типа PPG DX330. Игнорирование этого этапа сводит на нет все последующие усилия.
Вторая ошибка – неправильный выбор защитного материала. Многие применяют обычные автомобильные грунты или краски, не учитывая, что сварочный шов требует составов с повышенной эластичностью и антикоррозийными присадками. Например, эпоксидные грунты типа 3M 08817 или полиуретановые герметики Teroson MS 9399 обеспечивают защиту на 5–7 лет, тогда как акриловые грунты трескаются уже через год. Также критично наносить материалы в правильной последовательности: сначала кислотный грунт для пассивации металла, затем эпоксидный, и только потом герметик или краска.
Третья проблема – нарушение технологии нанесения. Толщина защитного слоя должна составлять 50–150 мкм: слишком тонкий слой не защитит от влаги, а чрезмерно толстый – растрескается при вибрациях кузова. Наносить составы нужно при температуре +15…+25°C и влажности не выше 60%, иначе на поверхности образуются поры. Распылители должны быть настроены на давление 2–3 бара, а расстояние до шва – 20–30 см. Игнорирование этих параметров приводит к неравномерному покрытию и ускоренной коррозии.
Четвёртая ошибка – отсутствие контроля за герметичностью шва. Даже идеально нанесённый защитный слой бесполезен, если под ним остались микротрещины или непроваренные участки. После сварки шов проверяют на проникновение влаги с помощью течеискателя или простого метода: наносят мыльный раствор и подают сжатый воздух под давлением 0,5–1 бар. Пузырьки укажут на дефекты, которые нужно устранить до нанесения защитных составов. Пропуск этой проверки – гарантия скрытой коррозии, которая проявится через 1–2 года.
Наконец, пятая ошибка – пренебрежение регулярным осмотром и обновлением защиты. Даже лучшие материалы теряют свойства под воздействием УФ-излучения, реагентов и механических нагрузок. Швы на днище, арках и порогах требуют проверки каждые 6 месяцев, а в регионах с агрессивной зимней химией – каждые 3 месяца. При обнаружении сколов, трещин или вздутий покрытие нужно немедленно восстанавливать, иначе коррозия распространится на прилегающие участки кузова со скоростью до 0,5 мм в месяц.
Как проверить качество защиты сварочного шва после обработки
Первый этап проверки – визуальный осмотр через 24 часа после нанесения защитного покрытия. Используйте лупу с 5–10-кратным увеличением для выявления микротрещин, пузырей или отслоений на границе шва и основного металла. Обратите внимание на равномерность слоя: толщина антикоррозийного состава должна составлять 80–120 мкм (проверяется магнитным толщиномером). Если покрытие местами тоньше 60 мкм или имеет неоднородную текстуру, защита считается ненадежной. Особое внимание уделите углам и кромкам – там чаще всего возникают дефекты из-за неравномерного растекания состава.
Для проверки адгезии проведите тест на решетчатые надрезы по ГОСТ 15140-78: сделайте 6 параллельных надрезов с шагом 1–2 мм и столько же перпендикулярных, затем приклейте скотч и резко оторвите. Если отслоилось более 5% площади, защита не соответствует требованиям. Дополнительно используйте метод катодного отслаивания (при наличии оборудования): приложите напряжение 6 В на 10 минут и замерьте радиус отслоения – он не должен превышать 3 мм. При обнаружении дефектов удалите покрытие в проблемных зонах механически и нанесите новый слой с предварительной обработкой преобразователем ржавчины.
Какие дополнительные меры защиты использовать для долговечности шва
После антикоррозийной обработки шва нанесите слой эпоксидного грунта толщиной 50–100 мкм. Эпоксидные составы, такие как PPG DP40LF или Sikkens 1K-Epoxy Primer, создают химически стойкий барьер, блокирующий влагу и кислород. Для лучшей адгезии предварительно обезжирьте поверхность ацетоном или PREP-SOL 3919S, затем обработайте металл преобразователем ржавчины на основе таннина (Цинкарь, Kudox). Грунт наносите в 2 слоя с межслойной сушкой 10–15 минут при температуре +20°C.
Используйте герметики на полиуретановой или бутилкаучуковой основе для заполнения зазоров между сваренными деталями. Составы типа 3M 08360 или Teroson MS 9399 сохраняют эластичность при вибрациях и температурных перепадах от -40°C до +90°C. Наносите герметик шпателем или кистью, формируя валик шириной 5–8 мм, затем разровняйте пластиковым скребком. Избегайте избытка материала – он должен заполнять стык без выдавливания наружу.
- Покройте шов антигравийной защитой с содержанием цинка или алюминия (Dinitrol 479, Body 950). Толщина слоя – 150–200 мкм, наносите в 2–3 прохода с промежуточной сушкой 20 минут. Антигравий предотвращает сколы от камней и абразивного воздействия дорожной пыли.
- Для скрытых полостей (пороги, лонжероны) используйте восковые ингибиторы коррозии (Tectyl 506, Waxoyl 120-4). Вводите состав под давлением через технологические отверстия, контролируя равномерность распределения по внутренним поверхностям.
- Регулярно осматривайте шов каждые 6 месяцев. При обнаружении микротрещин или отслоений немедленно удаляйте поврежденный слой и повторяйте обработку. Используйте ультразвуковой толщиномер (PosiTector 6000) для контроля толщины защитных покрытий.
Как ухаживать за защищённым сварочным швом в процессе эксплуатации
Защитное покрытие на сварочном шве – не гарантия вечной стойкости. Даже качественно обработанный участок требует регулярного контроля, особенно в первые 6–12 месяцев после ремонта. Ежемесячный осмотр на предмет микротрещин, отслоений или коррозии под слоем мастики или грунта поможет выявить проблемы до их распространения. Особое внимание уделяйте зонам с повышенной вибрационной нагрузкой: порогам, аркам, стыкам днища с лонжеронами.
Мойка автомобиля после сварки должна исключать агрессивные методы. Струя высокого давления (свыше 120 бар) способна нарушить адгезию защитных составов, особенно если они не полностью полимеризовались. Используйте щадящие режимы мойки, избегайте направленного потока воды на шов в течение первых 30 дней. После каждой мойки протирайте шов насухо – остаточная влага ускоряет коррозию даже под защитным слоем.
- Не применяйте для очистки шва металлические щётки, скребки или абразивные губки – они повреждают покрытие и оголяют металл.
- Избегайте контакта шва с реагентами: солью, антигололёдными составами, маслами. При попадании немедленно промойте участок водой и просушите.
- Не паркуйте автомобиль на грунте или гравии – мелкие камни могут сколоть защитный слой при движении.
Температурные перепады – один из главных врагов сварочного шва. Резкое охлаждение (например, после поездки в мороз) вызывает микротрещины в защитном покрытии. Если автомобиль эксплуатируется в регионах с суровым климатом, наносите на шов дополнительный слой воскового или полимерного консерванта каждые 3–4 месяца. Для южных регионов с высокой влажностью и УФ-излучением подойдут составы с ингибиторами коррозии и УФ-фильтрами.
Вибрация и механические нагрузки постепенно разрушают защитный слой. Если шов расположен в зоне частых ударов (например, на пороге), установите дополнительную защиту: пластиковые накладки или антигравийную плёнку. При монтаже следите, чтобы крепёж не касался шва – даже микроскопические зазоры станут очагами коррозии. Проверяйте состояние защиты после каждой поездки по неровным дорогам.
Для продления срока службы защитного покрытия используйте специализированные средства. Например, консерванты на основе парафина (типа «Dinitrol») проникают в микропоры и вытесняют влагу, а полиуретановые составы («3M Undercoating») создают эластичную плёнку, устойчивую к сколам. Наносите их тонким слоем каждые 6 месяцев, предварительно очистив шов от грязи и обезжирив уайт-спиритом или антисиликоном.
Если на шве появились признаки коррозии (вздутия, ржавые пятна), действуйте немедленно. Удалите повреждённый слой шлифовальной бумагой P80–P120, обработайте преобразователем ржавчины (например, «Цинкарь») и нанесите новый защитный состав. Не затягивайте с ремонтом – коррозия распространяется вглубь металла со скоростью до 0,5 мм в месяц при постоянном контакте с влагой.
Документируйте состояние шва. Фотографируйте его каждые 3 месяца при одинаковом освещении, фиксируйте даты обработок и используемые материалы. Это поможет отследить динамику изменений и вовремя скорректировать уход. Если автомобиль участвует в ДТП или получает сильные вибрационные нагрузки (например, при езде по бездорожью), проведите внеплановую проверку шва в течение 48 часов.
Загрузка...
