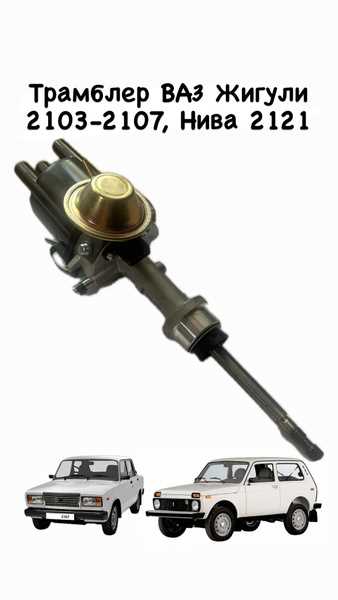

Трамблеры ВАЗ 2101 и 2103 – внешне схожие устройства, но с принципиальными конструктивными различиями, влияющими на работу системы зажигания. Основное отличие кроется в приводном валике: у модели 2101 он короче на 7 мм (длина 52 мм против 59 мм у 2103). Эта разница обусловлена различной высотой блока цилиндров двигателей – 2101 (1,2 л) ниже, чем у 2103 (1,5 л). При установке трамблера от 2103 на двигатель 2101 потребуется доработка валика или использование переходной муфты, иначе возникнет несовпадение фаз газораспределения.
Второй критичный момент – кулачок прерывателя. У трамблера 2101 он имеет 4 грани с углом опережения зажигания, настроенным под более низкую степень сжатия двигателя (8,5 против 8,8 у 2103). На 2103 кулачок модифицирован для оптимальной работы с увеличенным объемом цилиндров: изменены профили граней и углы размыкания контактов. Замена трамблера без учета этого параметра приведет к детонации, потере мощности или перегреву двигателя.
Отличается и грузик центробежного регулятора. На 2103 грузики тяжелее на 1,5–2 г, что обеспечивает более раннее опережение зажигания при высоких оборотах. Вес грузиков напрямую влияет на характеристики кривой опережения – на 2103 она смещена в сторону более ранних углов. При установке трамблера 2101 на двигатель 2103 наблюдается «тупой» отклик на педаль газа из-за запаздывания зажигания.
Вакуумный регулятор на 2103 имеет увеличенный диаметр мембраны (40 мм против 35 мм у 2101) и более жесткую пружину. Это сделано для компенсации возросшей нагрузки на двигатель при работе с большим объемом. При замене трамблера важно проверить совместимость шлангов вакуумного корректора – на 2103 они толще (внутренний диаметр 4 мм против 3 мм у 2101).
Рекомендации по замене: если требуется установить трамблер от 2103 на 2101, обязательно замените приводной валик или используйте переходник. При обратной замене (2101 на 2103) проверьте угол опережения зажигания стробоскопом – стандартные 5–7° до ВМТ для 2103 могут не подойти. Всегда совмещайте метки на шестерне привода и корпусе трамблера при установке, иначе сбитые фазы сведут на нет все преимущества замены.
Какие модели двигателей используют трамблеры 2101 и 2103
Трамблер 2101 устанавливался на двигатели объемом 1,2 литра (модель 2101) и 1,3 литра (21011). Эти моторы использовались в автомобилях ВАЗ-2101, ВАЗ-2102, а также в ранних модификациях ВАЗ-2103 до 1977 года. Конструкция трамблера 2101 рассчитана на работу с низкооборотными двигателями, где требования к точности зажигания менее критичны. При замене важно учитывать, что на двигателях 21011 с увеличенным ходом поршня угол опережения зажигания может потребовать корректировки.
Трамблер 2103 применялся на двигателях объемом 1,5 литра (модель 2103) и 1,6 литра (2106). Эти агрегаты ставились на ВАЗ-2103, ВАЗ-2106, ВАЗ-21053, ВАЗ-2107 и их модификации. Отличие трамблера 2103 – в измененном передаточном отношении привода, что обеспечивает более точное распределение искры на высоких оборотах. На двигателях 2106 с увеличенной степенью сжатия рекомендуется использовать именно этот трамблер, так как он лучше адаптирован к повышенным нагрузкам.
На двигателях 2105 и 21013 (1,3 литра с ременным приводом ГРМ) трамблер 2101 не применялся из-за конструктивных особенностей блока цилиндров. Вместо него использовался трамблер 2105 с датчиком Холла, но в случае тюнинга или замены на классический распределитель зажигания допускается установка трамблера 2103 с доработкой крепления. Для двигателей 2103 и 2106 замена трамблера 2101 на 2103 возможна, но требует проверки совместимости с катушкой зажигания и корректировки угла опережения.
При выборе трамблера для двигателей ВАЗ классического семейства критически важно учитывать не только модель мотора, но и год выпуска автомобиля. Например, на поздних ВАЗ-2106 с бесконтактной системой зажигания трамблер 2103 не применялся – вместо него устанавливался 38.3706. Для двигателей 2101 и 21011 с контактной системой замена трамблера 2101 на 2103 нецелесообразна без дополнительных доработок, так как может привести к нестабильной работе на холостых оборотах.
Разница в длине вала трамблера между 2101 и 2103
Вал трамблера ВАЗ 2101 короче на 7 мм по сравнению с аналогом от 2103. Эта разница обусловлена конструктивными особенностями двигателей: на «копейке» используется блок цилиндров с меньшей высотой, что требует соответствующей длины приводного вала для корректного зацепления с шестерней распредвала. Измерения показывают, что общая длина вала 2101 составляет 132 мм, тогда как у 2103 – 139 мм. При установке неподходящего вала нарушается синхронизация зажигания, что приводит к детонации, потере мощности и повышенному расходу топлива.
Ключевое отличие заключается в положении шестерни относительно корпуса трамблера. На валу 2103 шестерня смещена ближе к нижней части, что компенсирует увеличенную высоту блока цилиндров. Попытка установить вал от 2101 в трамблер 2103 без доработок приведет к неполному зацеплению шестерен – зазор составит около 3–4 мм, что вызовет проскальзывание и нестабильную работу системы зажигания. Для проверки совместимости достаточно измерить расстояние от торца вала до основания шестерни: у 2101 оно равно 28 мм, у 2103 – 35 мм.
При замене трамблера или его компонентов на двигателях 2101 и 2103 необходимо учитывать не только длину вала, но и маркировку шестерни. На валу 2103 используется шестерня с 13 зубьями, в то время как на 2101 – с 11. Установка шестерни от другой модели приведет к несовпадению фаз газораспределения и зажигания, что особенно критично для карбюраторных двигателей. Для точной идентификации рекомендуется сверяться с каталожными номерами: вал 2101 имеет обозначение 2101-3706010, а 2103 – 2103-3706010.
В случае необходимости адаптации трамблера 2103 под двигатель 2101 допускается механическая доработка вала – укорачивание на 7 мм с последующей шлифовкой торца. Однако такая модификация требует точной центровки и балансировки, иначе возрастает риск вибраций и преждевременного износа подшипников. Альтернативное решение – использование переходной муфты, но это увеличивает количество точек потенциального люфта. Наиболее надежный вариант – подбор оригинальных запчастей по VIN-коду автомобиля.
Отличия в конструкции муфты привода трамблера
Муфта привода трамблера ВАЗ 2101 и 2103 отличается прежде всего количеством шлицев. На модели 2101 их 13, тогда как на 2103 – 10. Это напрямую влияет на совместимость с распределительным валом: муфта 2101 не подойдет для двигателя 2103 без доработок, и наоборот. При замене важно проверять маркировку детали или сверять количество шлицев с оригиналом.
Диаметр посадочного отверстия муфты на ВАЗ 2103 увеличен до 15 мм против 13 мм у 2101. Разница в 2 мм критична при установке: использование муфты от 2101 на двигателе 2103 приведет к люфту и нестабильной работе зажигания. Для точной посадки рекомендуется применять только оригинальные детали или аналоги с подтвержденными параметрами.
Материал муфты 2103 – более прочный сплав с добавлением легирующих элементов, что увеличивает ресурс при высоких нагрузках. На 2101 муфта изготавливается из стандартной стали, подверженной ускоренному износу при агрессивной эксплуатации. При выборе запчасти для двигателей с увеличенной мощностью предпочтение стоит отдавать муфте от 2103.
Форма шлицев на муфте 2103 имеет скругленные грани, снижающие концентрацию напряжений. У 2101 шлицы прямые, что при длительной работе может приводить к их смятию. Если привод трамблера часто выходит из строя, стоит проверить состояние шлицев и при необходимости заменить муфту на более надежную версию.
Крепежный винт муфты на ВАЗ 2103 смещен на 2 мм ближе к центру, что требует использования специального ключа с удлиненной головкой. На 2101 винт расположен стандартно, и его можно открутить обычным инструментом. При обслуживании трамблера 2103 рекомендуется заранее подготовить подходящий ключ, чтобы избежать повреждения винта.
Муфта 2103 имеет дополнительную фаску на внутренней поверхности, облегчающую установку на вал. У 2101 такой фаски нет, что иногда вызывает затруднения при монтаже. Для упрощения процесса можно слегка смазать посадочное место маслом или использовать пластиковый молоток для аккуратной запрессовки.
При замене муфты важно учитывать не только модель автомобиля, но и тип двигателя. Например, на ВАЗ 21011 с мотором 1.3 л используется муфта от 2101, а на 2103 с двигателем 1.5 л – от 2103. Ошибка в подборе детали приведет к некорректной работе зажигания и возможному повреждению распредвала.
Какой тип центробежного регулятора установлен на каждом трамблере
Трамблер ВАЗ 2101 оснащен центробежным регулятором с двумя грузиками и плоскими пружинами. Конструкция предусматривает линейную зависимость угла опережения зажигания от оборотов коленвала: при 500–1000 об/мин угол увеличивается на 0–2°, а при 2000–2500 об/мин достигает 10–12°. Грузики изготовлены из стали с цинковым покрытием, что снижает износ, но требует периодической проверки на коррозию. Пружины имеют разную жесткость – мягкая (0,5 Н/мм) и жесткая (1,2 Н/мм), что обеспечивает плавное изменение характеристики.
На трамблере ВАЗ 2103 применен модернизированный регулятор с четырьмя грузиками и коническими пружинами. Основное отличие – нелинейная характеристика: до 1500 об/мин угол опережения растет медленно (0–3°), затем резко увеличивается до 15–17° при 3000 об/мин. Грузики выполнены из легированной стали с фосфатированием, что повышает ресурс в 1,5–2 раза по сравнению с моделью 2101. Конические пружины (жесткость 0,8 и 1,5 Н/мм) позволяют точнее корректировать момент зажигания на средних и высоких оборотах.
Ключевые особенности регуляторов:
- ВАЗ 2101: двухгрузиковая система с плоскими пружинами, максимальный угол опережения – 12° при 2500 об/мин.
- ВАЗ 2103: четыре грузика с коническими пружинами, пиковый угол – 17° при 3000 об/мин.
- Материал грузиков: сталь с цинковым (2101) или фосфатным (2103) покрытием.
- Диапазон регулировки: 0–12° (2101) против 0–17° (2103).
При эксплуатации трамблера 2101 рекомендуется каждые 10 000 км проверять состояние пружин на остаточную деформацию – растяжение более 1 мм приводит к запаздыванию зажигания на 2–3°. Для модели 2103 критичен износ осей грузиков: зазор свыше 0,15 мм вызывает нестабильность холостого хода. В обоих случаях смазка подвижных частей консистентной смазкой (ЦИАТИМ-201) продлевает срок службы на 30–40%.
Замена регулятора целиком оправдана только при механических повреждениях. В остальных случаях достаточно заменить пружины или грузики – для 2101 подходят детали от трамблера Москвич-412 (аналогичная конструкция), для 2103 – от ВАЗ 2106 (идентичные параметры). При установке регулятора от другой модели обязательна проверка на стенде: отклонение характеристики более чем на 1° от заводской приводит к детонации или потере мощности.
Сравнение вакуумных корректоров у трамблеров 2101 и 2103
Вакуумный корректор трамблера ВАЗ 2101 (Р-125) и 2103 (Р-125Б) выполняет одну функцию – регулировку угла опережения зажигания в зависимости от нагрузки на двигатель, но конструктивно и по характеристикам они различаются. В модели 2101 корректор имеет однокамерную конструкцию с диафрагмой, соединенной тягой непосредственно с подвижной пластиной прерывателя. Диапазон регулировки составляет ±10° по коленвалу, что достаточно для двигателя объемом 1,2 л с низкой степенью сжатия.
У трамблера 2103 вакуумный корректор двухкамерный, что обеспечивает более точную и плавную корректировку угла опережения. Первая камера работает на малых нагрузках, вторая – при увеличении оборотов. Диапазон регулировки расширен до ±12°, что соответствует требованиям двигателя 1,5 л с повышенной степенью сжатия. Тяга корректора соединена с пластиной через промежуточный рычаг, снижающий люфт и повышающий стабильность работы.
Ключевое отличие – чувствительность к разрежению. В корректоре 2101 начало срабатывания происходит при разрежении 150–180 мм рт. ст., полное смещение достигается при 300–350 мм рт. ст. У 2103 первая камера реагирует уже при 120–150 мм рт. ст., вторая – при 250–300 мм рт. ст., что позволяет быстрее адаптироваться к изменениям нагрузки. Это критично для двигателей с большим объемом, где требуется оперативная корректировка для предотвращения детонации.
Материалы диафрагм также различаются. В корректоре 2101 используется резина на основе натурального каучука, склонная к растрескиванию при длительной эксплуатации, особенно в условиях перепадов температур. У 2103 диафрагмы изготовлены из синтетического бутадиен-нитрильного каучука (NBR), устойчивого к маслам и бензину, что продлевает срок службы до 100–120 тыс. км против 60–80 тыс. км у 2101.
При замене корректора важно учитывать совместимость. Корректор от 2103 можно установить на трамблер 2101, но потребуется доработка: замена тяги на более длинную (артикул 2103-3706085) и перенастройка карбюратора для корректного разрежения. Обратная замена (2101 на 2103) нецелесообразна – снизится точность регулировки, что приведет к увеличению расхода топлива и падению мощности.
Диагностика неисправностей: у 2101 чаще встречается разрыв диафрагмы (проверяется подсосом воздуха через штуцер при снятой крышке трамблера), у 2103 – износ уплотнительных колец камер (проявляется нестабильным холостым ходом). В обоих случаях рекомендуется замена корректора целиком – ремонт не предусмотрен заводом-изготовителем.
Различия в крышке распределителя и контактной группе
Контактная группа в трамблере 2101 имеет плоские контакты с рабочей поверхностью 4×6 мм, изготовленные из вольфрамового сплава ВН-7. Зазор между контактами регулируется эксцентриком с шагом 0,05 мм, а максимальный ток разрыва составляет 4 А. В 2103 контакты выполнены из сплава ПдВ-20 (палладий-вольфрам) с площадью 5×7 мм, что увеличивает ресурс до 25–30 тыс. км против 15–20 тыс. у 2101. Регулировка зазора осуществляется микрометрическим винтом с ценой деления 0,02 мм, а ток разрыва повышен до 5 А. Оба трамблера оснащены конденсатором емкостью 0,22–0,25 мкФ, но в 2103 он размещен на отдельной пластине, что облегчает замену.
Отличия в геометрии кулачка прерывателя влияют на угол замкнутого состояния контактов (УЗСК). У 2101 кулачок имеет 8 граней с углом подъема 45°, обеспечивая УЗСК в пределах 52–58°. В 2103 кулачок выполнен с 6 гранями и углом подъема 60°, что дает УЗСК 48–54°. Это изменение снижает нагрузку на контакты при высоких оборотах, но требует более точной настройки зажигания. Для проверки УЗСК рекомендуется использовать стрелочный тестер с функцией измерения угла или специализированный прибор типа «Автоимпульс».
Какие бегунки используются в трамблерах 2101 и 2103
Бегунки трамблеров ВАЗ 2101 и 2103 отличаются конструкцией и материалом, что напрямую влияет на их совместимость и эксплуатационные характеристики. В трамблере 2101 применяется бегунок с маркировкой 30.3706-10, выполненный из термостойкого пластика с металлическим контактом. Его основные параметры:
- Длина: 42 мм;
- Ширина контактной площадки: 8 мм;
- Сопротивление: 5–6 кОм (для модификаций с резистором).
В трамблере 2103 используется бегунок 38.3706-10, который имеет ряд отличий. Он изготавливается из более прочного композитного материала, устойчивого к высоким температурам и вибрациям. Ключевые особенности:
- Увеличенная длина: 45 мм;
- Контактная площадка шире: 10 мм;
- Сопротивление: 1 кОм (для бесконтактных систем) или 5–6 кОм (для контактных).
Главное отличие бегунков – в способе крепления к валу распределителя. У 2101 бегунок фиксируется стопорным кольцом, а у 2103 – защелкой с пружинным механизмом. Это исключает самопроизвольное проворачивание при высоких оборотах двигателя, что критично для моделей с более мощными моторами (например, 1,5 л на 2103).
Материал контактной площадки также различается. В бегунке 2101 используется латунный сплав, склонный к окислению при длительной эксплуатации. В 2103 – медно-графитовый композит, обеспечивающий стабильный контакт даже при загрязнении или износе. Это снижает риск пропусков зажигания на высоких оборотах.
При замене бегунка важно учитывать тип системы зажигания. Для контактных систем (2101) подходит бегунок с резистором 5–6 кОм, а для бесконтактных (2103 с датчиком Холла) – 1 кОм. Установка неподходящего элемента приведет к нестабильной работе двигателя или выходу из строя коммутатора.
Проверка состояния бегунка включает осмотр на наличие трещин, оплавлений и износа контактной площадки. Для 2101 допустимый износ – не более 0,5 мм, для 2103 – 0,3 мм. Превышение этих значений вызывает ухудшение искрообразования. Рекомендуется заменять бегунок при каждом втором ТО трамблера (каждые 30–40 тыс. км).
При выборе аналогов обращайте внимание на производителя. Надежные варианты для 2101: BAUTLER 30.3706-10, ERA 550150. Для 2103: HUCO 13 8001, FENOX RC2103. Дешевые подделки часто имеют несоответствующие параметры сопротивления или низкое качество материала.
Установка бегунка требует точности. Перед монтажом смажьте вал трамблера тонким слоем литола, а контактную площадку бегунка протрите спиртом. После установки проверьте зазор между бегунком и контактами крышки – он должен быть 0,3–0,4 мм. Нарушение этого параметра приводит к пробоям и неравномерной работе цилиндров.
Отличия в массе и габаритах корпусов трамблеров
Корпус трамблера ВАЗ 2101 весит 0,85 кг, тогда как у модели 2103 масса составляет 0,92 кг. Разница в 70 грамм обусловлена конструктивными изменениями: усиленными стенками и дополнительными ребрами жесткости, появившимися в более поздней версии. Эти доработки повысили устойчивость к вибрациям, но увеличили общий вес узла.
Габаритные размеры корпусов также отличаются. У трамблера 2101 высота составляет 110 мм, диаметр основания – 85 мм. Модель 2103 выше на 5 мм (115 мм) и шире на 3 мм (88 мм). Увеличение размеров связано с изменением геометрии вакуумного регулятора опережения зажигания, который в 2103-й версии получил более объемную камеру.
- Толщина стенок корпуса 2101 – 2,5 мм, у 2103 – 3 мм.
- Материал – алюминиевый сплав АЛ9 для обеих моделей, но в 2103 используется модификация с повышенным содержанием кремния (до 10%), что улучшает литейные свойства.
- Масса крышки распределителя: 0,12 кг (2101) против 0,15 кг (2103) из-за увеличенной толщины пластика.
При установке трамблера 2103 на двигатель 2101 возможны проблемы с совместимостью из-за увеличенных габаритов. В частности, может потребоваться подгонка кронштейна крепления или замена прокладки под корпусом. Обратная замена (2101 на 2103) проходит без доработок, но снижает надежность узла при высоких оборотах.
Для тюнинга рекомендуется использовать корпус от 2103 даже на двигателях 2101, если планируется эксплуатация на оборотах свыше 5000 об/мин. Усиленная конструкция лучше противостоит деформациям, вызванным инерционными нагрузками. Однако при этом возрастает нагрузка на приводной вал, что требует проверки состояния шестерни распределителя.
При выборе между моделями учитывайте: разница в массе и габаритах критична для гоночных автомобилей, где каждый грамм влияет на динамику. В повседневной эксплуатации эти отличия малозаметны, но корпус 2103 предпочтительнее для машин с форсированными двигателями или работающих в условиях повышенных вибраций (например, на бездорожье).
Как проверить совместимость трамблера при замене на другой двигатель
Первым шагом определите тип системы зажигания на обоих двигателях. На ВАЗ 2101 и 2103 применяется контактная система зажигания с механическим прерывателем, но у 2103 трамблер имеет измененный угол опережения зажигания из-за другого распредвала. Если целевой двигатель оснащен бесконтактной системой (например, с датчиком Холла), замена потребует дополнительных доработок – установки коммутатора и катушки зажигания другого типа.
Сравните приводные шестерни трамблеров. У ВАЗ 2101 шестерня имеет 13 зубьев, у 2103 – 11. Разница в количестве зубьев влияет на фазы газораспределения: неправильная установка приведет к сбою синхронизации зажигания и работы клапанов. Проверьте маркировку на шестерне – она должна соответствовать модели двигателя. Если шестерни отличаются, замена трамблера возможна только с доработкой привода или использованием переходника.
Оцените длину вала трамблера. Вал ВАЗ 2103 короче на 7 мм из-за иной конструкции блока цилиндров. При установке трамблера от 2101 на 2103 вал не достанет до приводной шестерни масляного насоса, что сделает запуск невозможным. Решение – подбор удлиненного вала или использование трамблера с родным валом. Измерьте глубину посадочного места в блоке: для 2101 она составляет 110 мм, для 2103 – 103 мм.
Проверьте совместимость крышки трамблера и бегунка. Крышка ВАЗ 2103 имеет увеличенный диаметр (90 мм против 80 мм у 2101) и другое расположение контактов высоковольтных проводов. При замене убедитесь, что крышка подходит к посадочному месту на двигателе и не мешает другим узлам. Бегунок должен соответствовать типу системы зажигания: для контактной системы – с резистором 5–6 кОм, для бесконтактной – без резистора.
Проанализируйте характеристики центробежного и вакуумного регуляторов опережения зажигания. У трамблера ВАЗ 2103 кривая опережения смещена на 2–3 градуса в сторону более раннего зажигания из-за повышенной степени сжатия двигателя (8,8 против 8,5 у 2101). При установке трамблера от 2101 на 2103 двигатель будет работать с запозданием, что приведет к потере мощности и перегреву. Регулировку можно скорректировать вручную, но для точной настройки потребуется стробоскоп.
Убедитесь в совпадении посадочных размеров и крепежных отверстий. Трамблер ВАЗ 2103 имеет фланец с тремя отверстиями под болты М8, расположенными под углом 120 градусов, в то время как у 2101 фланец с двумя отверстиями под болты М6. Если отверстия не совпадают, потребуется изготовление переходной пластины или рассверливание блока. Также проверьте диаметр посадочного места: у 2101 – 40 мм, у 2103 – 42 мм.
Проверьте совместимость с датчиком-распределителем, если двигатель оснащен системой впрыска. На инжекторных модификациях (например, ВАЗ 21067) трамблер заменен на датчик положения коленвала, и установка механического распределителя невозможна без полной переделки системы зажигания. Для карбюраторных двигателей с бесконтактной системой (ВАЗ 2107) подойдет трамблер с датчиком Холла, но потребуется замена катушки зажигания на модель 27.3705.
После установки проведите тестовый запуск и настройку. Проверьте угол опережения зажигания на холостом ходу: для ВАЗ 2101 – 3–5 градусов до ВМТ, для 2103 – 5–7 градусов. Используйте стробоскоп для точной регулировки. Если двигатель работает с перебоями, проверьте зазор в контактах прерывателя (0,35–0,45 мм) или сопротивление датчика Холла (для бесконтактной системы). При несовпадении характеристик замените пружины центробежного регулятора или вакуумную камеру на подходящие по жесткости.
