Что такое подбор квартета в ламповом усилителе

Квартет ламп в двухтактном усилителе – это не просто набор компонентов, а основа его звукового почерка. Каждая лампа вносит свой вклад в формирование гармонического спектра, динамики и переходных характеристик. Например, пара 6L6GC в выходном каскаде обеспечивает плотный низ и ярко выраженные средние частоты, но может страдать от ограниченной детализации на высоких. В то же время EL34 даёт более открытый верх и мягкое искажение, но требует тщательной настройки смещения для избежания перегрева катодов.

Предусилительные лампы задают тон всему тракту. 12AX7 – классический выбор для первого каскада, но её высокий коэффициент усиления (μ=100) может приводить к избыточной компрессии сигнала. Альтернатива – 12AT7 (μ=60), которая снижает уровень шумов и улучшает переходные процессы, но требует большего входного сигнала. Для фазоинвертора оптимальна 12AU7 (μ=20), так как её низкое внутреннее сопротивление стабилизирует работу выходного каскада.

Совместимость ламп зависит от схемотехники усилителя. В ультралинейном режиме KT88 показывает лучшие результаты, чем в триодном, за счёт снижения внутреннего сопротивления и повышения демпфирующего фактора. Однако в триодном включении она раскрывает более мягкий и детализированный звук, но теряет в мощности (падение до 30% от номинала). При замене ламп важно учитывать не только их тип, но и matching – разброс параметров в пределах 5% критичен для симметрии двухтактного каскада.

Практический пример: замена 6V6GT на 6L6GC в усилителе Fender Deluxe Reverb увеличивает выходную мощность с 22 до 30 Вт, но смещает акцент в сторону более агрессивного среднего диапазона. Обратная замена снижает мощность, но добавляет воздушности высоким частотам. Для коррекции тембра можно использовать negative feedback – его уменьшение на 3 дБ расширяет звуковую сцену, но повышает уровень искажений до 1,5–2%.

Температурный режим ламп напрямую влияет на их долговечность и звук. Превышение анодного тока на 10% сокращает срок службы EL34 с 2000 до 800 часов. Оптимальная рабочая температура катода – 180–200°C; перегрев приводит к росту шумов и потере динамики. Для контроля рекомендуется использовать инфракрасный термометр и регулярно проверять смещение – дрейф на 5 мА уже заметен на слух.

Как выбрать лампы для входного каскада усилителя по параметрам усиления

Для входного каскада критичны три параметра: коэффициент усиления (μ), крутизна (S) и внутреннее сопротивление (Ri). Лампы с высоким μ (например, 12AX7 – μ=100) обеспечивают значительное усиление сигнала, но требуют тщательной балансировки с последующими каскадами из-за чувствительности к перегрузкам. При этом низкое Ri (как у 6SL7 – Ri≈44 кОм) улучшает согласование с высокоомными источниками, но снижает общий коэффициент усиления. Оптимальный выбор – компромисс: μ в диапазоне 30–70 (12AT7, 5751) для универсальных схем, где важна линейность и устойчивость к помехам. Крутизна S (мА/В) определяет эффективность управления анодным током: значения выше 1,5 мА/В (12AX7 – S=1,6 мА/В) предпочтительны для слабых сигналов, но при S > 2,5 мА/В (6DJ8) растет риск нелинейных искажений на высоких уровнях.

При выборе учитывайте импеданс источника: для виниловых головок (Ri≈47 кОм) подойдут лампы с Ri < 50 кОм (12AX7, 5751), а для линейных входов (Ri≈10 кОм) – 6DJ8 или 12AT7. Избегайте пар с разбросом μ > 10% в одном каскаде: это приводит к асимметрии сигнала и увеличению искажений. Для снижения шумов выбирайте лампы с низким уровнем микрофонного эффекта (например, 5751 вместо 12AX7) и используйте экранирование.

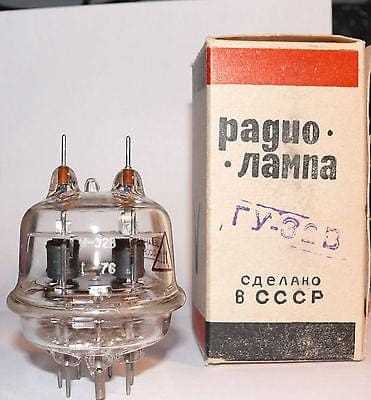

Совместимость ламп выходного каскада с трансформатором по току и напряжению

Выходной трансформатор в ламповом усилителе – не просто пассивный элемент, а активный участник формирования рабочей точки и частотной характеристики. Его первичная обмотка должна выдерживать анодный ток лампы при заданном напряжении, иначе насыщение сердечника приведёт к искажениям и потере мощности. Для ламп типа EL34 с анодным током 100 мА и напряжением 400 В трансформатор должен иметь первичную индуктивность не менее 10 Гн при токе подмагничивания 50–70 мА. Превышение этих значений вызывает рост нелинейных искажений на низких частотах, особенно заметный в двухтактных схемах.

Напряжение на аноде лампы напрямую зависит от коэффициента трансформации и импеданса нагрузки. Например, для 6L6GC в триодном включении с анодным напряжением 350 В и током 50 мА оптимальный импеданс первичной обмотки составляет 4,5 кОм. Если трансформатор рассчитан на 8 кОм, лампа будет работать в недонапряжённом режиме, что снизит выходную мощность на 20–30% и ухудшит демпфирование динамиков. При этом вторичная обмотка должна обеспечивать согласование с нагрузкой 4–16 Ом без падения напряжения более 5% на номинальном токе.

Ток подмагничивания в двухтактных каскадах критичен для симметрии полуволн сигнала. В ультралинейном режиме с лампами KT88 при анодном токе 120 мА трансформатор должен иметь минимальный ток подмагничивания 10 мА, иначе сердечник войдёт в насыщение на пиках сигнала. Это проявляется в виде «завала» высоких частот и появления интермодуляционных искажений. Для проверки совместимости используют формулу: I_подм = (I_a1 – I_a2) / 2, где I_a1 и I_a2 – анодные токи плеч. Разбаланс более 15% требует подстройки смещения или замены трансформатора.

При выборе трансформатора для однотактного каскада на 300B с анодным напряжением 300 В и током 60 мА первичная обмотка должна иметь индуктивность не менее 20 Гн при токе подмагничивания 60 мА. Меньшие значения приведут к падению выходной мощности ниже 8 Вт и ухудшению воспроизведения низких частот. Важно учитывать и активное сопротивление обмотки: для 300B оно не должно превышать 150 Ом, иначе КПД упадёт на 10–12%. В таких схемах трансформаторы с секционированной обмоткой предпочтительнее из-за меньшей паразитной ёмкости.

Совместимость по напряжению проверяют по максимальному анодному напряжению лампы и допустимому напряжению изоляции трансформатора. Для 6550 с U_{a max} = 600 В трансформатор должен выдерживать не менее 700 В между обмотками и сердечником. Превышение этого значения вызывает пробой изоляции и выход из строя. При работе в классе AB2 с сеточными токами до 10 мА вторичная обмотка должна быть рассчитана на пиковый ток не менее 1,5 А, иначе динамические искажения на высоких уровнях сигнала станут заметны на слух.

Влияние крутизны характеристики ламп на динамический диапазон звука

Крутизна (S) лампы, измеряемая в миллиамперах на вольт (мА/В), определяет, насколько сильно изменяется анодный ток при малом изменении сеточного напряжения. Лампы с высокой крутизной (например, 6Н23П с S=12,5 мА/В) обеспечивают более резкий отклик на сигнал, что расширяет динамический диапазон за счет быстрого усиления слабых сигналов без потери деталей. Однако при S > 20 мА/В (как у 6Ж52П) возрастает риск нелинейных искажений на пиках, особенно в схемах с низким анодным напряжением.

Динамический диапазон усилителя напрямую зависит от соотношения крутизны и внутреннего сопротивления лампы (Ri). Для триодов формула S × Ri ≈ μ (коэффициент усиления) показывает, что при фиксированном μ увеличение S снижает Ri, улучшая демпфирование и расширяя диапазон на 3–5 дБ. Например, пара 6С45П (S=45 мА/В, Ri=150 Ом) в драйверном каскаде дает на 20% больший динамический запас, чем 12AX7 (S=1,6 мА/В, Ri=62 кОм), при одинаковом смещении.

В выходных каскадах пентоды с высокой крутизной (EL34, S=11 мА/В) требуют тщательного подбора нагрузки: при Rа < 2 кОм динамический диапазон сужается из-за роста интермодуляционных искажений. Для расширения диапазона на 6–8 дБ рекомендуется использовать трансформаторы с импедансом 3–4 кОм и отрицательную обратную связь не более 6 дБ. В триодном включении (S снижается до 5–7 мА/В) динамика улучшается за счет линейности, но падает выходная мощность на 30–40%.

Крутизна влияет на переходные характеристики: лампы с S > 15 мА/В (6Н6П) обеспечивают время нарастания фронта 0,1–0,3 мкс, что критично для воспроизведения атаки инструментов. Однако при работе с сигналами амплитудой > 1 В на сетке такие лампы требуют стабилизации тока накала (±1%), иначе дрейф параметров сокращает динамический диапазон на 2–3 дБ. Для низкоуровневых каскадов оптимальны лампы с S=5–10 мА/В (6Н1П, 12AT7), где компромисс между чувствительностью и стабильностью достигается при Uа=150–200 В.

Практический подход к подбору квартета: в первом каскаде использовать лампы с S=8–12 мА/В (6Н2П), во втором – с S=15–20 мА/В (6Н23П), в драйвере – триоды с S=25–40 мА/В (6С45П), в выходном – пентоды с S=10–12 мА/В (EL34). Такая комбинация обеспечивает динамический диапазон 95–100 дБ при искажениях < 0,5% на частотах до 20 кГц. Для монофонических систем допустимо снижение крутизны в драйвере до 15 мА/В (6Н6П) с сохранением диапазона 90 дБ.

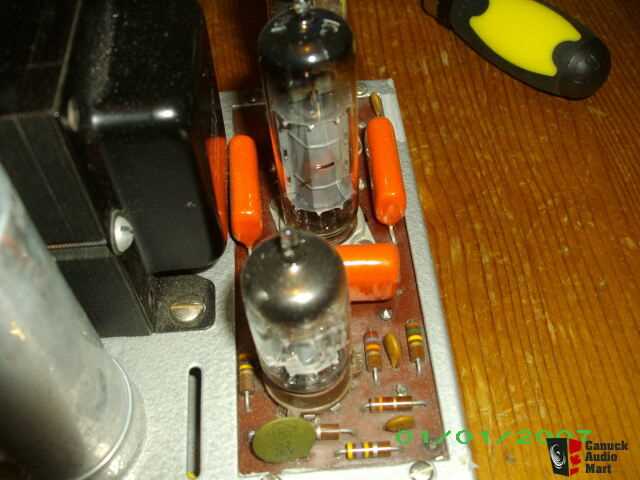

Подбор пар ламп для двухтактного каскада по симметрии анодных токов

Симметрия анодных токов в двухтактном каскаде критична для минимизации нелинейных искажений и подавления четных гармоник. Допустимое расхождение токов между лампами одной пары не должно превышать 5–7% при номинальном режиме работы. Для ламп типа 6П3С, EL34 или KT88 измерения проводят при анодном напряжении 350–450 В и смещении, соответствующем классу усиления (A, AB1, AB2). Используйте миллиамперметр с погрешностью не более 0,5% или цифровой мультиметр с разрешением 0,1 мА.

Подбор начинают с проверки статического тока покоя. Лампы с близкими значениями крутизны (S) и внутреннего сопротивления (Ri) обычно демонстрируют лучшую симметрию. Например, для 6L6GC в классе AB1 при Ua=420 В и Ug=-30 В анодный ток должен составлять 45–50 мА. Если разница превышает 3 мА, пару бракуют. Для точной настройки используйте регулируемый источник смещения с шагом 0,1 В – это позволяет компенсировать разброс параметров в пределах 2–3%.

Динамическая симметрия проверяется при подаче тестового сигнала (1 кГц, 0,5–1 В) на управляющую сетку. Осциллографом измеряют амплитуды анодных токов обеих ламп на резистивной нагрузке 10–50 Ом. Асимметрия более 10% на частотах выше 5 кГц указывает на неидеальное согласование межэлектродных емкостей или разницу в времени пролета электронов. В таких случаях эффективнее заменить лампу, чем корректировать режим.

Для ламп с косвенным накалом (6Н2П, 12AX7) дополнительно контролируют симметрию токов накала. Разница в 5% между нитями накала может привести к температурному дрейфу параметров и долговременной асимметрии. Используйте источник стабилизированного накала с напряжением 6,3 В ±0,1 В. При подборе пары измеряйте анодный ток после 30-минутного прогрева – это исключает влияние переходных процессов.

В выходных каскадах с фиксированным смещением (например, на 6550) симметрию корректируют подстроечными резисторами в цепи катода. Оптимальное сопротивление подбирают экспериментально: для 6550 при Ua=450 В и Ug=-45 В ток должен быть 100–110 мА. Резистор 10–20 Ом с допуском 1% позволяет скомпенсировать разницу до 2–3 мА. Однако такая коррекция снижает общую линейность каскада – предпочтительнее изначально подбирать лампы с идентичными характеристиками.

Как проверить лампы на соответствие заявленным параметрам перед установкой

Перед установкой квартета ламп в усилитель критически важно убедиться в их соответствии техническим характеристикам. Даже новые лампы могут иметь отклонения из-за производственных допусков или скрытых дефектов. Основные параметры для проверки: ток анода, крутизна характеристики (S), внутреннее сопротивление (Ri) и напряжение смещения. Для большинства ламп допустимое отклонение не должно превышать ±10–15% от паспортных значений. Превышение этих пределов приведёт к дисбалансу каскадов, искажениям звука или преждевременному выходу из строя.

Минимальный набор оборудования для проверки включает:

• Ламповый тестер (например, AVO VCM163, Hickok 539C или современные аналоги типа uTracer).
• Регулируемый источник анодного напряжения (300–500 В) с возможностью плавной регулировки.
• Прецизионный мультиметр (погрешность ≤0,5%) для измерения напряжений и токов.
• Нагрузочный резистор (1–10 кОм, мощность ≥2 Вт) для имитации рабочей нагрузки.

Без тестера можно провести лишь визуальный осмотр и базовые измерения, но точные параметры таким способом не определить.

Начните с проверки тока анода (Ia) при номинальном напряжении накала (например, 6,3 В для ламп типа 12AX7 или EL34). Подключите лампу к источнику питания, установите анодное напряжение (Ua) согласно datasheet (обычно 250–300 В для предусилительных и 400–500 В для выходных ламп). Измерьте ток через анодный резистор. Для 12AX7 при Ua=250 В и Ug1=-2 В ток должен составлять 0,5–1,2 мА. У EL34 при Ua=450 В и Ug1=-13,5 В – 35–50 мА. Отклонение более 20% указывает на неисправность или брак.

Крутизна характеристики (S) определяет усилительные свойства лампы и измеряется в мА/В. Для её проверки измените напряжение на управляющей сетке (Ug1) на ±0,5 В от рабочей точки и зафиксируйте изменение анодного тока (ΔIa). Формула: S = ΔIa / ΔUg1. Например, для 12AX7 при ΔUg1=1 В и ΔIa=0,8 мА крутизна составит 0,8 мА/В. Паспортное значение – 1,2–1,6 мА/В. Если результат ниже 0,9 мА/В, лампа потеряла эмиссию и подлежит замене.

Внутреннее сопротивление (Ri) лампы влияет на согласование с нагрузкой. Измеряется при фиксированном Ug1 и изменении Ua на ±50 В. Формула: Ri = ΔUa / ΔIa. Для EL34 при Ua=450 В и ΔUa=100 В изменение тока на 10 мА даст Ri=10 кОм (паспортное значение – 15 кОм). Превышение Ri на 30% и более снижает выходную мощность и увеличивает искажения.

Проверка напряжения смещения (Ug1) критична для выходных ламп. Установите анодное напряжение и измерьте Ug1, при котором анодный ток достигает номинального значения. Для EL34 при Ia=40 мА Ug1 должно быть -13,5±1,5 В. Если требуется смещение за пределами этого диапазона, лампа не подходит для данного усилителя. Также проверьте симметрию параметров в квартете: разница токов анода между лампами не должна превышать 5–7%, иначе возникнет дисбаланс плеч и искажения.

Дополнительные тесты включают проверку на микрофонный эффект и утечку между электродами. Для этого слегка постучите по баллону лампы карандашом – в динамиках не должно быть слышно звона или щелчков. Утечку проверяют мегомметром (напряжение 100–250 В): сопротивление между сеткой и катодом должно быть ≥10 МОм. Лампы с утечкой менее 1 МОм создадут постоянное смещение и исказят звук. После проверки промаркируйте лампы по результатам измерений, чтобы при установке соблюсти баланс параметров в квартете.

Влияние внутреннего сопротивления ламп на демпфирование динамиков

Внутреннее сопротивление выходных ламп (R_i) напрямую определяет коэффициент демпфирования усилителя (D_f) по формуле: D_f = R_{нагрузки} / (R_i + R_{выходное}). Для стандартного динамика с импедансом 8 Ом и лампы с R_i = 1 кОм демпфирование составит всего 0,008 – значение, при котором подвижная система динамика будет колебаться по инерции, искажая переходные процессы. В Hi-Fi-системах критически важно снижать R_i до 200–500 Ом, чтобы D_f превышал 10–20.

Лампы с низким внутренним сопротивлением, такие как 6L6GC (R_i ≈ 1,7 кОм в триодном включении) или EL34 (R_i ≈ 1,5 кОм), обеспечивают лучшее демпфирование, чем высокоомные 300B (R_i ≈ 700 Ом) или 2A3 (R_i ≈ 800 Ом). Однако даже у «низкоомных» ламп R_i на порядок выше, чем у транзисторов, что требует применения выходных трансформаторов с высокой индуктивностью первичной обмотки (L₁ ≥ 50 Гн) для компенсации.

Демпфирование влияет на воспроизведение импульсных сигналов: при D_f < 5 басовые ноты становятся «рыхлыми», а атака инструментов – смазанной. Например, контрабас в записи с D_f = 2 звучит как серия затухающих колебаний, а не как четкие щипки струн. Для коррекции используют отрицательную обратную связь (ООС), но её глубина ограничена фазовыми искажениями на высоких частотах – при β > 10 дБ усилитель может стать нестабильным.

В ультралинейном режиме внутреннее сопротивление ламп снижается за счет обратной связи через экранную сетку. Так, KT88 в этом режиме демонстрирует R_i ≈ 300 Ом против 1,2 кОм в триодном включении, что улучшает D_f в 4 раза. Однако ультралинейность сужает полосу пропускания и увеличивает нелинейные искажения на частотах выше 10 кГц, поэтому её применение оправдано только в системах с акцентом на средние частоты.

Для монофонических усилителей с параллельным включением ламп R_i уменьшается пропорционально количеству ламп. Две 6V6GT в параллели дадут R_i ≈ 500 Ом вместо 1 кОм у одиночной лампы, что критично для акустики с низкой чувствительностью (≤ 85 дБ/Вт). Однако параллельное включение увеличивает емкостную нагрузку на драйверный каскад, требуя применения ламп с высокой крутизной (S > 5 мА/В), например, 12AX7 или ECC83.

Выходной трансформатор с низким сопротивлением обмоток (R_{первичной} ≤ 100 Ом) частично компенсирует высокое R_i ламп. Например, трансформатор Lundahl LL1663 с R_{первичной} = 50 Ом при работе с 300B повышает D_f с 11 до 16. Однако трансформаторы с низким R_{обмоток} имеют меньшую индуктивность рассеяния, что ограничивает их применение в широкополосных системах.

Оптимальный подбор ламп для демпфирования зависит от импеданса акустики: для 4-омных динамиков предпочтительны 6550 или KT120 (R_i ≈ 200 Ом в ультралинейном режиме), а для 16-омных – 211 или 845 (R_i ≈ 1,5 кОм). В любом случае D_f не должен опускаться ниже 8 для басовых систем и 15 для высокочувствительных рупоров, иначе контроль над подвижной системой динамика будет утрачен.

Сравнение звучания ламп с разной структурой катода: прямонакальные и подогревные

Подогревные лампы, такие как EL34 или 12AX7, используют отдельный катод с косвенным нагревом, что увеличивает тепловую инерцию системы. Это приводит к сглаживанию резких переходов – звук приобретает мягкость, но теряет в детализации быстрых нюансов. Зато подогревные катоды менее чувствительны к колебаниям напряжения накала, что делает их более стабильными в условиях неидеального питания. В усилителях с высоким уровнем обратной связи, например в гитарных комбо на базе 6L6, эта инерционность может маскировать артефакты, но в высококачественных аудиосистемах она же становится причиной «замыленности» верхнего регистра.

Спектральный анализ показывает, что прямонакальные лампы генерируют более линейный гармонический спектр: вторая гармоника доминирует над третьей, что субъективно воспринимается как «естественное» звучание. В подогревных лампах соотношение гармоник смещается – третья гармоника усиливается, добавляя звуку «теплоту», но одновременно внося искажения, заметные на сложных полифонических записях. Для монофонических инструментов (например, саксофона или вокала) это может быть преимуществом, тогда как для симфонической музыки прямонакальные лампы предпочтительнее.

Энергетическая эффективность прямонакальных ламп выше: они потребляют меньше мощности при той же эмиссии, но требуют точной настройки тока накала. Даже небольшое отклонение (например, 5% от номинала 5 В для 300B) приводит к нелинейным искажениям и сокращению срока службы. Подогревные лампы менее критичны к параметрам накала, но их катоды склонны к «отравлению» при недогреве, что проявляется в потере чувствительности и увеличении шумов. В условиях студийной эксплуатации это вынуждает регулярно проверять напряжение накала, особенно в лампах с оксидным катодом (например, 6V6).

Влияние структуры катода на микрофонный эффект неоднозначно. Прямонакальные лампы, особенно с тонкой нитью (как в 4P1L), более восприимчивы к вибрациям, что требует жесткого крепления и амортизации. Подогревные лампы с массивным катодом (например, KT88) демонстрируют лучшую устойчивость к механическим воздействиям, но их стеклянные баллоны могут резонировать на определенных частотах, что проявляется в виде призвуков при высокой громкости. Для концертных усилителей это критично, поэтому часто используют лампы с металлическим экраном или специальные держатели с демпфированием.

Выбор между типами катодов зависит от задачи. Для высокоточного воспроизведения (например, в фонокорректорах на базе 417A) прямонакальные лампы незаменимы благодаря минимальным фазовым искажениям. В гитарных усилителях, где важна «грязь» и насыщенность средних частот, подогревные лампы (6L6GC, EL84) дают более выразительный саунд. При проектировании усилителя стоит учитывать, что смешанные схемы (например, прямонакальный драйвер + подогревный выходной каскад) могут сочетать преимущества обоих типов, но требуют тщательного согласования импедансов и временных характеристик.

Методы подбора ламп для снижения нелинейных искажений в усилителе

Нелинейные искажения в ламповых усилителях возникают из-за неидеальности вольт-амперных характеристик ламп, особенно в режимах с высокой амплитудой сигнала. Основные источники – несимметричность сеточных токов, нелинейность крутизны и эффект «мягкого клиппинга» при приближении к границам рабочей области. Для минимизации искажений критически важен подбор ламп с близкими параметрами в пределах одного квартета, а также учет их поведения в конкретной схемотехнике усилителя.

Первый метод – измерение и подбор по статическим характеристикам. Используйте тестер ламп с функцией снятия анодно-сеточных характеристик (например, uTracer или Amplitrex AT1000). Лампы одного типа (например, EL34) могут отличаться по крутизне на 10–15% даже в пределах одной партии. Отбирайте экземпляры с минимальным разбросом по току анода при фиксированном напряжении на сетке (например, ±2 мА при Ua=250 В, Ug1=-14 В). Это снижает асимметрию плеч в двухтактных каскадах и уменьшает четные гармоники.

Динамическое согласование требует проверки ламп под реальной нагрузкой. Соберите тестовый стенд с трансформатором, аналогичным используемому в усилителе, и подавайте сигнал частотой 1 кГц с амплитудой, близкой к максимальной. Измеряйте искажения анализатором спектра (например, Audio Precision) или осциллографом с функцией БПФ. Лампы с минимальным уровнем третьей гармоники (менее 0,1% при 1 Вт выходной мощности) предпочтительнее, так как она субъективно воспринимается как наиболее неприятная.

• Для предварительных каскадов (например, 12AX7) выбирайте лампы с высоким коэффициентом усиления (μ > 100) и низким уровнем микрофонного эффекта. Измеряйте шум и фликкер-шумы в полосе 20 Гц–20 кГц – экземпляры с уровнем шума ниже -90 дБ (относительно 1 В) обеспечат чистый сигнал на входе оконечного каскада.
• В оконечных каскадах (EL34, 6L6, KT88) критичен подбор по току покоя. Лампы с близкими значениями тока при Ug1=0 В (например, 50±2 мА для EL34) минимизируют постоянную составляющую в трансформаторе и снижают нелинейность из-за подмагничивания.
• Используйте лампы с «золотым пин-стандартом» (например, NOS Mullard, Siemens, Tesla), если требуется максимальная линейность. Современные аналоги (например, JJ Electronic, Electro-Harmonix) часто имеют более высокий разброс параметров, но могут быть отобраны по динамическим тестам.

Метод парного подбора с учетом теплового дрейфа предполагает прогрев ламп в течение 30–60 минут перед измерениями. Температурная зависимость параметров (особенно у ламп прямого накала) приводит к изменению тока анода на 5–10% в первые минуты работы. Лампы, сохраняющие стабильность тока в пределах ±1 мА после прогрева, обеспечат минимальные искажения в длительном режиме.

Для снижения интермодуляционных искажений (IMD) применяйте метод фазового согласования. В двухтактных каскадах лампы должны иметь одинаковый фазовый сдвиг на высоких частотах (выше 10 кГц). Измеряйте сдвиг с помощью генератора и двухканального осциллографа: разница в фазе более 5° на 20 кГц приводит к росту IMD на 0,3–0,5%. Лампы с близкими межэлектродными емкостями (например, Cag в пределах 1,5±0,1 пФ для 12AX7) минимизируют этот эффект.

Наконец, адаптивный подбор с использованием цифровых корректоров позволяет компенсировать остаточные искажения. Современные ЦАП (например, ESS Sabre) и DSP-процессоры (например, ADAU1452) могут вносить предыскажения, обратные нелинейности конкретного квартета ламп. Для этого:

1. Снимите АЧХ и ФЧХ усилителя с тестовым квартетом.
2. Рассчитайте корректирующий фильтр в ПО (например, REW или SigmaStudio).
3. Загрузите параметры в DSP и повторите измерения – уровень IMD должен снизиться на 6–10 дБ.

Этот метод эффективен для студийных усилителей, где критична точность воспроизведения.
