На Volkswagen Crafter масляный фильтр расположен в зависимости от типа двигателя и года выпуска. В большинстве моделей с дизельными агрегатами 2.0 TDI (например, BJM, CFCA, CFHA) фильтр находится в верхней части двигателя, справа от блока цилиндров, под пластиковой крышкой. Для доступа к нему потребуется снять защитный кожух и, возможно, отсоединить патрубки системы вентиляции картера.
В модификациях с двигателями 2.5 TDI (например, AXD, AXE) фильтр чаще размещён в нижней части моторного отсека, ближе к масляному поддону. Его закрывает металлический или пластиковый корпус, который крепится на 2–3 болтах. Перед демонтажем рекомендуется слить часть масла, чтобы избежать пролива при снятии фильтра.
Для точного определения расположения фильтра сверьтесь с технической документацией на ваш конкретный двигатель. На моделях до 2011 года корпус фильтра может быть интегрирован в масляный радиатор, что усложняет доступ. В таких случаях удобнее использовать специальный ключ-съёмник для фильтров с резьбовым креплением.
При замене фильтра на Crafter обратите внимание на артикул детали: для большинства дизельных версий подходит VAG 03L 115 561 D или аналоги от MANN (HU 719/6 X), Mahle (OC 595). Не используйте фильтры без перепускного клапана – это может привести к масляному голоданию при холодном запуске.
Работайте на холодном двигателе, чтобы избежать ожогов. После установки нового фильтра залейте масло до уровня между отметками MIN и MAX на щупе, затем запустите двигатель и проверьте отсутствие утечек в районе корпуса фильтра.
Как определить модель двигателя на Фольксваген Крафтер перед поиском фильтра
Модель двигателя на Фольксваген Крафтер указана на заводской табличке, расположенной на передней части блока цилиндров или на крышке клапанов. Надпись содержит буквенно-цифровой код, например, 2.0 TDI (CJXA) или 2.5 TDI (BPC). Этот код критически важен для подбора масляного фильтра, так как даже двигатели с одинаковым объёмом могут иметь разные модификации.
Если табличка отсутствует или нечитаема, откройте капот и найдите наклейку на верхней части радиатора или на внутренней стороне капота. Там часто дублируется информация о двигателе, включая его точный индекс. Для Крафтера характерны дизельные агрегаты серии EA189 (2.0 TDI) и EA288 (2.0 TDI нового поколения), а также более старые 2.5 TDI.
Второй способ – проверка VIN-кода. Расшифруйте 8-й символ (для Крафтера это обычно буква), который указывает на тип двигателя. Например, C соответствует 2.0 TDI (109 л.с.), H – 2.0 TDI (136 л.с.), L – 2.5 TDI. Полную расшифровку можно найти в официальной документации Volkswagen или через онлайн-сервисы по VIN.
Для точного определения модели без доступа к табличке или VIN используйте диагностический сканер. Подключите его к разъёму OBD-II (расположен под рулевой колонкой) и считайте данные из блока управления двигателем. В отчёте будет указан код двигателя, например, CFCA для 2.0 TDI или BPC для 2.5 TDI.
Обратите внимание на конструктивные особенности. Двигатели 2.0 TDI имеют пластиковый впускной коллектор с интегрированным интеркулером, а 2.5 TDI – металлический коллектор без дополнительных элементов. Также у 2.5 TDI масляный фильтр чаще расположен вертикально на блоке, в то время как у 2.0 TDI – горизонтально или под углом.
Если автомобиль оснащён дополнительным оборудованием (например, системой AdBlue), это указывает на двигатель стандарта Euro 6, такие как DFGA или DFGC. Эти агрегаты требуют фильтров с улучшенной фильтрацией, поэтому модель двигателя должна быть определена максимально точно.
В крайнем случае обратитесь к сервисной книжке или закажите выписку из базы данных Volkswagen по VIN. Ошибка в определении модели двигателя приведёт к установке неподходящего фильтра, что чревато ухудшением смазки и преждевременным износом деталей.
Расположение масляного фильтра на дизельных двигателях 2.5 TDI
На двигателях 2.5 TDI, устанавливаемых на Volkswagen Crafter до 2016 года, масляный фильтр расположен в верхней части моторного отсека, ближе к передней части автомобиля. Конкретно – с правой стороны блока цилиндров, рядом с турбонагнетателем. Фильтр закрыт пластиковым или металлическим кожухом, который крепится одним болтом на 10 мм или защёлками, в зависимости от модификации.
Для доступа к фильтру на моделях с 2006 по 2011 годы потребуется снять защитный кожух двигателя, если он установлен. На более поздних версиях (2012–2016) кожух может отсутствовать, но мешает воздушный патрубок, который нужно отсоединить, ослабив хомуты. Фильтр вкручивается в корпус вертикально, а его снятие требует использования специального ключа-чашки на 74 мм или ленточного съёмника.
На двигателях с кодом AXD (109 л.с.) и AXE (136 л.с.) фильтр находится в одном и том же месте, но на модификациях с сажевым фильтром (DPF) доступ может быть затруднён из-за дополнительных трубок и датчиков. В таких случаях рекомендуется использовать удлинённую головку или гибкий удлинитель для трещотки. Перед демонтажем обязательно слейте масло из корпуса фильтра, открутив сливную пробку снизу – это предотвратит пролив масла на генератор или ремень привода.
На двигателях 2.5 TDI с системой Common Rail (например, BJK, 163 л.с.) фильтр смещён ближе к центру блока, но остаётся в верхней части. Корпус фильтра здесь выполнен из алюминия и имеет встроенный перепускной клапан. При замене важно проверить состояние уплотнительного кольца на крышке – оно часто прилипает к блоку и может остаться внутри при снятии. Новое кольцо идёт в комплекте с фильтром, но его можно приобрести отдельно (артикул VAG N 908 132 02).
При установке нового фильтра на все версии 2.5 TDI необходимо смазать уплотнительное кольцо свежим маслом и затянуть корпус с моментом 25 Н·м. Превышение этого значения может привести к деформации алюминиевого корпуса или повреждению резьбы. После замены запустите двигатель на 30 секунд и проверьте отсутствие течей – особенно в месте соединения корпуса с блоком.
На автомобилях с пробегом свыше 200 000 км корпус фильтра может закиснуть. В таких случаях используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа. Если фильтр не поддаётся, допустимо аккуратно нагреть корпус строительным феном, избегая перегрева пластиковых деталей. Никогда не применяйте ударный инструмент – это может повредить резьбу блока цилиндров.

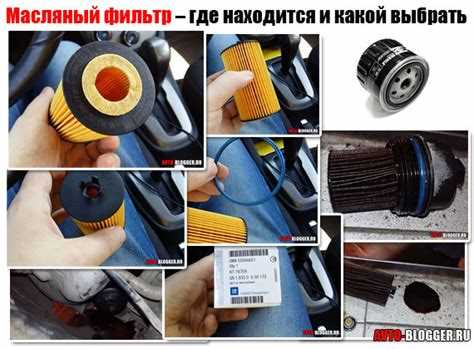

Где искать фильтр на бензиновых версиях Фольксваген Крафтер
На бензиновых модификациях Фольксваген Крафтер (например, 2.0 TSI или 2.8 VR6) масляный фильтр расположен в моторном отсеке, но его точное положение зависит от года выпуска и типа двигателя. В большинстве случаев фильтр находится в верхней части двигателя, ближе к передней части автомобиля, рядом с блоком цилиндров. На моделях до 2015 года он часто скрыт за пластиковым кожухом, который крепится на защелках или винтах.
Для двигателей 2.0 TSI (серии CBAB, CCTA) фильтр установлен вертикально с правой стороны мотора, если смотреть спереди. Чтобы добраться до него, потребуется снять защитный пластиковый экран, закрывающий доступ к верхней части двигателя. На некоторых версиях фильтр может быть частично перекрыт патрубками системы охлаждения или воздуховодом – их придется временно отсоединить.
На более старых бензиновых Крафтерах с мотором 2.8 VR6 (например, AXK) фильтр размещен горизонтально под впускным коллектором. Для замены потребуется демонтировать часть воздуховода и, возможно, отсоединить датчики, чтобы освободить пространство. Работать в этой зоне неудобно из-за ограниченного доступа, поэтому рекомендуется использовать трещотку с удлинителем и головкой на 32 мм.
В бензиновых версиях 2016 года и новее (двигатели CJXA, CJXB) фильтр чаще всего установлен в передней части двигателя, за радиатором охлаждения. Чтобы его увидеть, нужно снять передний бампер или открутить нижнюю часть защиты картера – в зависимости от комплектации. На этих моделях фильтр может быть выполнен в виде сменного картриджа, а не цельного корпуса, что упрощает замену.
Перед началом работ обязательно прогрейте двигатель до рабочей температуры – это ускорит слив масла и облегчит откручивание фильтра. На бензиновых Крафтерах с турбонаддувом (2.0 TSI) фильтр может быть закреплен на кронштейне, который дополнительно фиксируется болтом на 10 мм. Не перетягивайте новый фильтр при установке – достаточно затянуть его рукой с усилием около 20 Н·м.
Если фильтр не удается обнаружить визуально, сверьтесь с сервисной документацией для вашей конкретной модели. В руководстве по эксплуатации указаны точные координаты расположения фильтра и последовательность демонтажа мешающих элементов. На некоторых версиях Крафтер фильтр может быть спрятан под декоративной крышкой с надписью «TSI» или «VR6» – ее крепления обычно откручиваются шестигранником на 5 мм.
При замене фильтра на бензиновых двигателях Крафтер используйте только оригинальные запчасти или аналоги с допуском VW 502.00/505.00. Некачественные фильтры могут деформироваться под воздействием высоких температур, что приведет к утечкам масла. После установки нового фильтра залейте масло до уровня между отметками «Min» и «Max» на щупе и запустите двигатель на 30 секунд, чтобы проверить герметичность.
Отличия в расположении масляного фильтра на разных поколениях Крафтера
На первом поколении Volkswagen Crafter (2006–2017, платформа LT3) масляный фильтр расположен в верхней части двигателя, ближе к передней части моторного отсека. У моделей с дизельными агрегатами 2.5 TDI (BJK, BJL, BJM) фильтр установлен вертикально на корпусе масляного насоса, доступ к нему открывается после снятия пластиковой крышки двигателя. Для замены требуется специальный ключ-чашка на 36 мм или ленточный съемник, так как фильтр часто прикипает.
Второе поколение Crafter (с 2017 года, платформа VW Crafter II) получило более компактное расположение фильтра. На двигателях 2.0 TDI (DFGA, DFGC) он смещен в нижнюю часть блока цилиндров, за передним бампером, и закрыт металлической защитой картера. Для доступа необходимо снять защиту и, в некоторых случаях, открутить передний подкрылок. Фильтр здесь горизонтальный, что требует использования ключа с гибким приводом или торцевой головки на 27 мм.
На модификациях первого поколения с двигателями 2.0 TDI (CAAA, CAAB) фильтр размещен сбоку блока цилиндров, под выпускным коллектором. Из-за ограниченного пространства замена усложняется необходимостью демонтажа части выпускной системы или использования удлинителя для ключа. Владельцам рекомендуется предварительно прогреть двигатель, чтобы облегчить откручивание фильтра, но избегать перегрева, чтобы не обжечься.
В Crafter второго поколения с бензиновым двигателем 2.0 TSI (DFHA) фильтр установлен в верхней части моторного отсека, рядом с маслозаливной горловиной. Конструкция предусматривает быстрый доступ без дополнительных демонтажных работ, однако требует использования оригинального фильтра с встроенным обратным клапаном, так как неоригинальные аналоги могут вызвать ошибки системы смазки.
На рестайлинговых версиях первого поколения (2014–2017) с двигателями 2.0 BiTDI (CFCA) фильтр перенесен под турбокомпрессор, что усложняет его замену. Для доступа необходимо снять защиту двигателя и частично демонтировать воздуховоды. В таких случаях рекомендуется использовать динамометрический ключ для затяжки нового фильтра с моментом 25 Н·м, чтобы избежать деформации корпуса.
При выборе фильтра для любого поколения Crafter важно учитывать не только его расположение, но и совместимость с системой LongLife. На двигателях с увеличенным интервалом замены масла (до 30 000 км) требуются фильтры с улучшенной фильтрующей способностью, например, оригинальные VW 03N 115 561 или аналоги Mann HU 925/4 X. Игнорирование этих требований приводит к преждевременному износу двигателя из-за засорения масляных каналов.
Какие инструменты понадобятся для доступа к масляному фильтру
Для замены масляного фильтра на Volkswagen Crafter потребуется минимальный набор инструментов, но с учетом особенностей конструкции. Основной список включает:
- Ключ-трещотка с головкой на 32 мм или 36 мм (в зависимости от года выпуска и типа фильтра) – для откручивания корпуса фильтра.
- Съемник масляного фильтра (ленточный, чашечный или крабовый) – если фильтр затянут слишком туго или расположен в труднодоступном месте.
- Удлинитель для трещотки (20–30 см) – при работе с фильтром на двигателях 2.0 TDI или 2.5 TDI, где доступ ограничен.
- Набор торцевых головок (10–17 мм) – для снятия защитных кожухов или кронштейнов, мешающих доступу.
- Динамометрический ключ (опционально) – для затяжки фильтра с усилием 25–30 Н·м, если требуется соблюдение заводских параметров.
- Емкость для слива масла (минимум 10 л) – под фильтром скапливается до 0,5 л отработки.
- Ветошь и перчатки – масло на двигателях Crafter часто подтекает при демонтаже фильтра.
На моделях с 2017 года и новее (включая рестайлинговые версии) фильтр может быть интегрирован в пластиковый корпус с байонетным креплением. В этом случае понадобится специальный ключ VAS 6416 или его аналог (например, Hazet 2176-1). Для двигателей 2.0 BiTDI с боковым расположением фильтра дополнительно пригодится зеркало на гибком держателе – визуальный доступ к крепежу ограничен. Избегайте использования разводных ключей: они часто срывают грани корпуса, особенно на фильтрах старше 5 лет.
Пошаговая инструкция по снятию защиты двигателя для поиска фильтра
На Volkswagen Crafter защита двигателя крепится болтами и защёлками в зависимости от года выпуска и модификации. Для доступа к масляному фильтру потребуется снять пластиковый или металлический поддон. На моделях до 2017 года защита чаще всего фиксируется 6–8 болтами M8 или M10 с головкой на 13 или 15 мм, а также двумя пластиковыми клипсами спереди.
Подготовьте инструменты: торцевую головку на 13 или 15 мм, удлинитель, трещотку, плоскую отвёртку для клипс и домкрат (при необходимости). Работайте на ровной поверхности с включённым стояночным тормозом. Если автомобиль оснащён дополнительной шумоизоляцией, заранее отсоедините её крепления – они могут мешать демонтажу защиты.
Начните с передней части автомобиля. Подденьте плоской отвёрткой пластиковые клипсы, расположенные по краям защиты. Обычно их две: одна слева, другая справа. Аккуратно вытащите их, чтобы не сломать фиксаторы. Если клипсы повреждены, замените их – артикул оригинальных деталей: 7E0 803 951 для левой и 7E0 803 952 для правой.
Переходите к болтам. На моделях с двигателем 2.0 TDI (CJXA, CJXB) основные точки крепления расположены по периметру: два болта спереди (ближе к бамперу), два по центру и два-три сзади. На дизельных версиях 2.5 TDI (BJK, BJL) количество болтов может достигать восьми. Откручивайте их последовательно, начиная с передних, чтобы защита не провисала и не деформировалась.
После снятия всех болтов и клипс аккуратно опустите защиту. На некоторых модификациях она может удерживаться направляющими штифтами – слегка покачайте её из стороны в сторону, чтобы высвободить. Если защита металлическая и сильно загрязнена, очистите её перед повторной установкой, чтобы избежать коррозии.
После демонтажа защиты масляный фильтр будет виден в левой части двигателя (по ходу движения) рядом с масляным поддоном. На двигателях 2.0 TDI он расположен вертикально, на 2.5 TDI – под углом. Для замены используйте специальный съёмник (чашечный или ременной), так как фильтр часто прикипает. Артикул оригинального фильтра: 03N 115 561 C для 2.0 TDI и 070 115 561 для 2.5 TDI.
При обратной установке защиты сначала заведите её на направляющие штифты, затем затяните болты с моментом 20–25 Н·м. Не перетягивайте – это может привести к деформации поддона. Убедитесь, что все клипсы встали на место, иначе защита будет дребезжать на ходу. После установки проверьте отсутствие зазоров между защитой и кузовом.
Как отличить масляный фильтр от топливного или воздушного на Крафтере
На Volkswagen Crafter масляный фильтр легко идентифицировать по его расположению и конструкции. Он установлен на блоке цилиндров или рядом с масляным поддоном, часто в металлическом корпусе с резьбовым креплением. На моделях с двигателями 2.0 TDI (например, BJM, CFCA) фильтр находится с правой стороны двигателя, ближе к передней части, и имеет характерный черный или синий цвет корпуса. Топливный и воздушный фильтры размещены в других зонах: первый – вдоль топливной магистрали, второй – в воздуховоде.
Масляный фильтр Крафтера всегда подключен к масляной системе через один входной и один выходной патрубок или резьбовое соединение. На корпусе часто нанесена маркировка с указанием типа масла (например, «W719/5» для синтетических масел). Топливный фильтр, в отличие от него, имеет два штуцера для топливных шлангов и прозрачный или пластиковый корпус на дизельных версиях. Воздушный фильтр – это прямоугольный или цилиндрический элемент с бумажным или синтетическим фильтрующим материалом, заключенный в пластиковый короб.
Размер и форма – еще один ключевой признак. Масляный фильтр на Crafter обычно цилиндрический, диаметром около 76–90 мм и высотой 100–120 мм. Топливный фильтр компактнее (около 50–70 мм в диаметре) и часто снабжен датчиком воды или подогревателем. Воздушный фильтр крупнее – его длина может достигать 300 мм, а ширина – 200 мм, с гофрированной поверхностью для увеличения площади фильтрации.
На корпусе масляного фильтра присутствует предохранительный клапан, который не встречается у топливных и воздушных аналогов. Этот клапан, обычно в виде пружинного механизма, предотвращает падение давления масла при засорении фильтра. Топливный фильтр может иметь сливной кран для удаления конденсата, а воздушный – только уплотнительные резинки по периметру для герметизации.
Материал корпуса также различается. Масляный фильтр изготавливается из металла (сталь или алюминий) для выдерживания высокого давления масла. Топливный фильтр на дизельных двигателях часто имеет пластиковый корпус, а на бензиновых – металлический, но меньшего размера. Воздушный фильтр всегда пластиковый или картонный, без металлических элементов, кроме крепежа.
Для точной идентификации используйте VIN-код автомобиля и каталоги запчастей, например, ETKA или ELSA. В них указаны оригинальные номера фильтров: масляный для 2.0 TDI – 03L 115 561 D, топливный – 7E0 127 434 A, воздушный – 2E0 129 620. Эти данные помогут избежать ошибок при заказе или замене.
При визуальном осмотре обратите внимание на шланги и патрубки. К масляному фильтру подходят толстые резиновые шланги или металлические трубки с масляными следами. Топливный фильтр соединен тонкими топливными шлангами с хомутами, а воздушный – гофрированным патрубком большого диаметра, ведущим к дроссельной заслонке или турбине.
Если фильтр снят, проверьте его содержимое. Масляный фильтр внутри имеет гофрированную бумагу, пропитанную маслом, и металлическую сетку. Топливный фильтр содержит бумажный элемент с остатками дизельного топлива или бензина, а воздушный – сухую гофрированную бумагу или синтетическое волокно без следов жидкости.

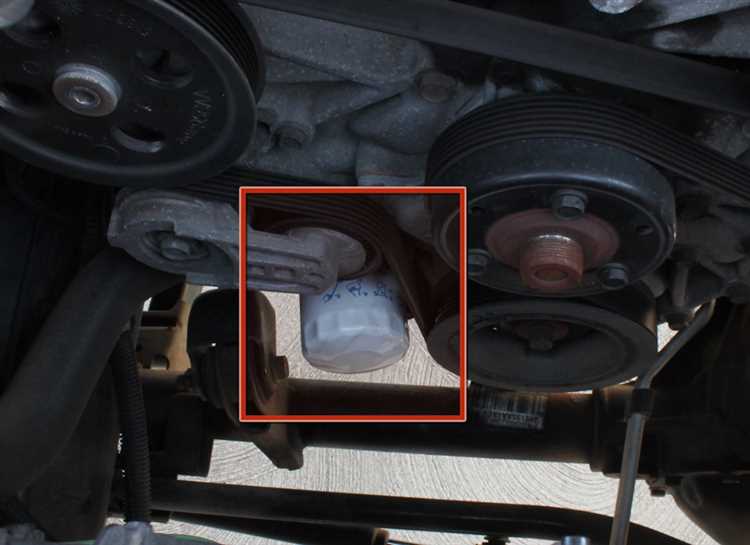

Типичные ошибки при поиске фильтра и как их избежать
Вторая распространённая проблема – путаница между масляным и топливным фильтрами. На Crafter оба фильтра могут располагаться рядом, особенно на дизельных версиях. Масляный фильтр всегда вкручивается в блок цилиндров или масляный радиатор и имеет металлический корпус с резьбой M20x1.5 или M22x1.5. Топливный же – пластиковый, с быстросъёмными штуцерами. Если вы видите чёрный пластиковый корпус с трубками – это не то, что нужно.
Третья ошибка – попытка добраться до фильтра без демонтажа защитных элементов. На Crafter масляный фильтр часто закрыт пластиковым кожухом или металлической защитой картера. На моделях до 2015 года может потребоваться снять передний брызговик или даже частично открутить подкрылок. Не пытайтесь выкрутить фильтр «на ощупь» – это приведёт к повреждению патрубков или датчиков. Используйте фонарик и зеркало на гибкой ножке для осмотра труднодоступных мест.
Четвёртая ошибка – неправильный выбор инструмента. Стандартный съёмник с цепью или лентой не всегда подходит для фильтров Crafter из-за ограниченного пространства. Для 2.0 TDI лучше использовать чашечный съёмник на 76 мм с 14 гранями, а для 2.5 TDI – на 86 мм. Если фильтр прикипел, не применяйте рычаги или молоток – сорвёте резьбу на блоке. Прогрейте двигатель до 60–70°C, чтобы масло размягчило уплотнитель, и используйте только сертифицированный инструмент.
Пятая ошибка – пренебрежение подготовкой рабочей зоны. Перед заменой фильтра на Crafter обязательно слейте масло через сливную пробку – это снизит давление в системе и предотвратит заливание двигателя при откручивании фильтра. Подставьте ёмкость объёмом не менее 10 литров под фильтр, так как из него вытечет до 300–400 мл масла. Не работайте на холодном двигателе: горячее масло стекает быстрее, а фильтр легче откручивается.
Шестая ошибка – игнорирование состояния уплотнительного кольца. При установке нового фильтра многие забывают смазать резиновое кольцо свежим маслом, что приводит к его деформации или протечкам. Наносите тонкий слой масла на уплотнитель перед закручиванием – это обеспечит герметичность и облегчит демонтаж при следующей замене. Затягивайте фильтр только руками до упора, а затем доворачивайте на ¾ оборота – не больше, иначе сорвёте резьбу.
Седьмая ошибка – отсутствие проверки после установки. После замены фильтра залейте масло, запустите двигатель и дайте ему поработать 2–3 минуты. Затем заглушите и проверьте уровень масла по щупу – он должен быть между отметками MIN и MAX. Осмотрите фильтр и сливную пробку на предмет подтёков. Если масло сочится из-под фильтра, подтяните его ещё на ¼ оборота. На Crafter с двигателем 3.0 V6 обязательно проверьте отсутствие утечек в районе масляного радиатора – там часто возникают проблемы с прокладками.
