Датчик гидроусилителя руля (ГУР) на Рено Логан – критически важный элемент, отвечающий за корректную работу системы и передачу данных в ЭБУ. На моделях первого и второго поколений (2004–2023 гг.) он установлен в одном из двух мест в зависимости от типа двигателя и года выпуска. Основная сложность при его поиске заключается в том, что производитель не всегда указывает его расположение в официальной документации, а визуальный осмотр затруднён из-за плотной компоновки моторного отсека.
На автомобилях с двигателями K7J (1.4 л) и K7M (1.6 л) до 2010 года датчик ГУР чаще всего находится на корпусе насоса гидроусилителя, с правой стороны по ходу движения. Его легко опознать по характерному разъёму с двумя или тремя проводами и металлической резьбовой части, вкрученной в насос. На моделях с 2011 года и позже, особенно с двигателями K4M (1.6 л 16V), датчик может быть перенесён на рулевую рейку, ближе к левому колесу, что требует демонтажа защитного кожуха для доступа.
Для быстрого поиска следуйте алгоритму: сначала отключите аккумулятор, затем снимите пластиковую крышку двигателя (если она есть). На насосе ГУР датчик расположен между шкивом и бачком гидроусилителя – ищите цилиндрический элемент с электрическим разъёмом. Если его там нет, проверьте рулевую рейку: датчик будет закреплён на её корпусе с помощью болта или гайки на 10. Избегайте грубых усилий при демонтаже – резьба на датчике хрупкая, а его замена обойдётся в 2–3 тысячи рублей.
Признаки неисправности датчика: загорание лампы «Check Engine», ошибки P0550–P0553 в диагностике, неравномерная работа ГУР или его полный отказ. Перед заменой убедитесь, что проблема именно в датчике – проверьте целостность проводки и наличие напряжения на разъёме (должно быть 5 В). На Рено Логан с ЭБУ Siemens SID301 или Continental EMS3132 датчик часто выходит из строя из-за попадания влаги, поэтому при установке нового используйте герметик для резьбы.

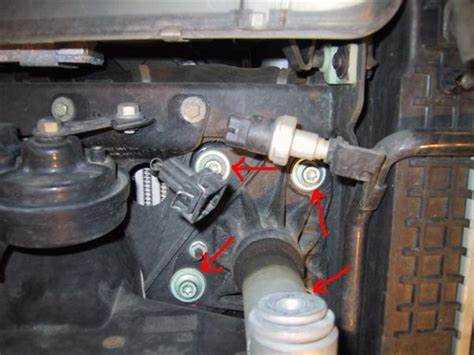

Где расположен датчик ГУР на Рено Логан: схема поиска
Датчик давления гидроусилителя руля (ГУР) на Рено Логан первого и второго поколений (2004–2023 гг.) находится в моторном отсеке, интегрирован в магистраль высокого давления насоса ГУР. Его задача – отслеживать давление рабочей жидкости и передавать данные в ЭБУ для корректировки работы системы. Без этого сигнала блок управления может перевести автомобиль в аварийный режим, ограничив усилие на рулевом колесе.
Для точного определения местоположения датчика выполните следующие шаги:
- Откройте капот и зафиксируйте его стойкой.
- Найдите насос ГУР – он расположен в левой части моторного отсека (по ходу движения), закреплён на кронштейне двигателя и соединён ремнём с коленвалом.
- Проследите за металлической трубкой высокого давления, идущей от насоса к рулевой рейке. Датчик вкручен в штуцер на этой трубке, ближе к насосу.
- На двигателях K7J (1.4 л) и K7M (1.6 л) датчик имеет характерный электрический разъём с двумя контактами и шестигранную головку под ключ на 22 мм.
На моделях с двигателем K4M (1.6 л 16V) и более поздних версиях (после 2014 года) датчик может быть смещён ближе к рулевой рейке из-за изменённой компоновки. В этом случае ориентируйтесь на толстый резиновый шланг, идущий от насоса – датчик будет установлен на металлическом патрубке перед шлангом. Если визуально не удаётся обнаружить устройство, воспользуйтесь схемой электропроводки: разъём датчика соединён с проводом серого цвета, идущим к блоку управления двигателем (ЭБУ).
При демонтаже датчика соблюдайте осторожность: перед отсоединением разъёма сбросьте давление в системе ГУР, повернув руль до упора влево-вправо несколько раз при заглушенном двигателе. Подставьте ёмкость под штуцер – при откручивании датчика вытечет небольшое количество жидкости (около 50–100 мл). Рекомендуется заменить уплотнительное кольцо (артикул Renault 8200267271) – оно одноразовое и часто деформируется при демонтаже.
Типичные признаки неисправности датчика ГУР на Логане:
- Загорание индикатора «Check Engine» на приборной панели с ошибками P0550–P0553 (неисправность цепи датчика давления ГУР).
- Резкое увеличение усилия на руле при маневрировании на малой скорости.
- Периодическое «подёргивание» руля при поворотах, особенно на холодном двигателе.
- Посторонние шумы из-под капота (писк или гул), сопровождающиеся вибрацией рулевого колеса.
Для проверки работоспособности датчика подключите мультиметр в режиме измерения напряжения к контактам разъёма (при включённом зажигании). На исправном датчике напряжение должно составлять 0,5–4,5 В в зависимости от давления в системе. Если показания статичны или выходят за пределы диапазона, датчик подлежит замене. Артикулы оригинальных датчиков: 8200267272 (для K7J/K7M) и 8200835753 (для K4M). Аналоги: Febi 32236, ERA 550321, VDO/Siemens S119701001Z.
Какие признаки указывают на неисправность датчика ГУР в Рено Логан
Первый и наиболее очевидный симптом – нестабильная работа усилителя руля на холостых оборотах или при движении на малой скорости. Водитель замечает, что руль становится «тяжелым» без видимых причин, особенно при поворотах на месте или парковке. На приборной панели может загораться индикатор неисправности системы усилителя (символ рулевого колеса с восклицательным знаком), что напрямую указывает на проблемы с датчиком или его цепью. В некоторых случаях система переходит в аварийный режим, ограничивая помощь ГУР, чтобы предотвратить повреждение насоса.
Датчик ГУР в Рено Логан (артикул 7700431054 или его аналоги) отвечает за передачу данных о частоте вращения коленвала в блок управления. При его поломке ЭБУ не получает корректные сигналы, что приводит к неправильному расчету давления в системе. В результате появляются рывки при вращении руля, особенно заметные при резких маневрах. Если диагностика сканером показывает ошибки DF080 («Нет сигнала от датчика частоты вращения коленчатого вала») или DF081 («Некорректный сигнал датчика»), высока вероятность выхода из строя именно этого компонента.
Дополнительный признак – неравномерная работа двигателя на холостом ходу при включении ГУР. Например, обороты могут самопроизвольно падать на 100–200 об/мин при повороте руля до упора, что сопровождается характерным «подергиванием» автомобиля. В таких случаях рекомендуется проверить разъем датчика на наличие окисления контактов (частая проблема на Логанах с пробегом свыше 80 000 км) и прозвонить проводку мультиметром на обрыв. Замена датчика на оригинальный или проверенный аналог (например, ERA 550440) обычно решает проблему без дополнительных вмешательств в систему.
Где находится датчик ГУР на двигателях 1.4 и 1.6 Рено Логан
На двигателях 1.4 (K7J) и 1.6 (K7M/K4M) Рено Логан датчик гидроусилителя руля расположен на корпусе насоса ГУР, с правой стороны моторного отсека. На моделях с K7J и K7M (8-клапанные) он закреплён на алюминиевом патрубке, соединяющем насос с бачком гидроусилителя, и имеет двухконтактный разъём. На K4M (16-клапанный) датчик смещён ближе к задней части насоса, но сохраняет аналогичное крепление. Для доступа требуется снять защитный кожух ремня ГРМ или открутить пластиковую крышку двигателя – в зависимости от года выпуска.
При поиске ориентируйтесь на шланг высокого давления, идущий от насоса к рулевой рейке: датчик находится на противоположной стороне от шкива насоса, в районе верхнего патрубка. На двигателях 1.6 K4M с 2010 года датчик может быть скрыт под воздуховодом впускной системы – его придётся демонтировать. Перед отсоединением разъёма слейте жидкость ГУР или пережмите шланги, чтобы избежать утечки.
Как отличить датчик ГУР от других датчиков под капотом
Датчик гидроусилителя руля (ГУР) на Рено Логан расположен в непосредственной близости к насосу ГУР или магистрали высокого давления. Его корпус выполнен из металла с резьбовым штуцером для подключения к гидравлической системе. В отличие от датчиков температуры или давления масла, которые часто имеют пластиковые разъемы и крепятся на двигателе, датчик ГУР интегрирован в контур гидравлики и соединен с металлическими трубками.
Основной признак – наличие двух или трех проводов, подключенных к датчику через герметичный разъем. Датчики положения коленвала или распредвала, например, имеют большее количество контактов (4–6), а датчики кислорода – специфический керамический наконечник. На Рено Логан датчик ГУР часто маркируется артикулом *7700431884* или *8200277994*, что можно проверить по наклейке на корпусе или гравировке.
Форма корпуса датчика ГУР цилиндрическая, с шестигранником под ключ на 22 или 24 мм для демонтажа. Датчики ABS или скорости, напротив, имеют квадратные или прямоугольные корпуса с креплением на болтах. Если под капотом виден датчик с металлическим штуцером, вкрученным в алюминиевый блок или трубку, и рядом проходит шланг высокого давления ГУР – это искомый элемент.
Еще один способ идентификации – отследить проводку. Кабель датчика ГУР идет к блоку управления двигателем (ЭБУ) или отдельному модулю ГУР, если он предусмотрен конструкцией. На Логане провод часто черного цвета с экранированием, защищающим от помех гидравлической системы. Датчики температуры охлаждающей жидкости или воздуха, к примеру, подключаются к другим разъемам ЭБУ и имеют иную трассировку.
При визуальном осмотре обратите внимание на рабочую среду. Датчик ГУР контактирует с гидравлической жидкостью (обычно красного или желтого цвета), которая может оставлять следы на штуцере или рядом с ним. Датчики давления масла или топлива взаимодействуют с другими жидкостями, а их утечки имеют характерный запах и цвет (коричневый для масла, прозрачный для топлива).
Для точной проверки используйте мультиметр. Сопротивление датчика ГУР на Рено Логан в холодном состоянии должно составлять 200–300 Ом. Датчики положения дроссельной заслонки или температуры воздуха показывают другие значения (например, 1–5 кОм для ДПДЗ). Перед измерением отсоедините разъем и подключите щупы к контактам датчика.
Если сомнения остаются, сравните найденный датчик с фотографиями оригинальных запчастей для Логана. На корпусе датчика ГУР часто присутствует логотип *Renault* или *Valeo*, а также обозначение давления (например, *0–100 бар*). Датчики других систем не имеют таких маркировок и отличаются конструктивно.
Пошаговая инструкция по доступу к датчику ГУР на Рено Логан
Отсоедините электрический разъём датчика, нажав на фиксатор и потянув его вверх. Ключом на 22 мм открутите датчик против часовой стрелки, удерживая штуцер от проворачивания вторым ключом на 19 мм. При установке нового датчика нанесите на резьбу тонкий слой герметика для гидравлических систем (например, Loctite 574) и затяните моментом 25–30 Н·м. После сборки залейте жидкость ГУР до уровня MAX, запустите двигатель и проверните руль от упора до упора 3–4 раза, чтобы удалить воздух. Проверьте отсутствие течей и уровень жидкости.

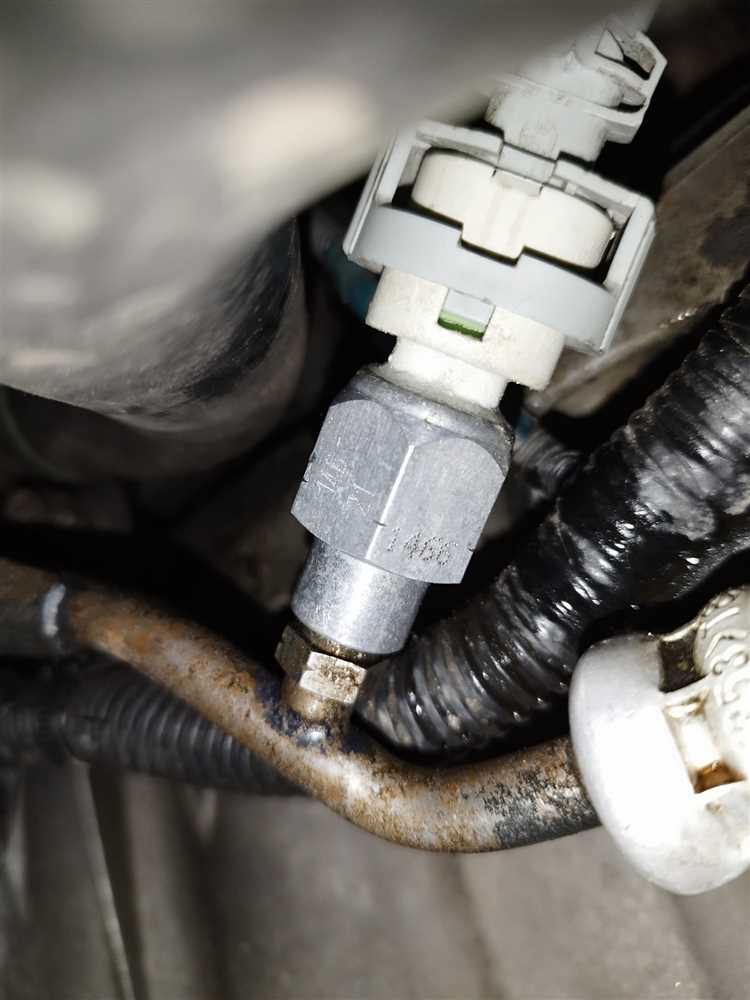

Какие инструменты нужны для снятия и проверки датчика ГУР
Для демонтажа датчика гидроусилителя руля на Рено Логан потребуется набор торцевых головок с трещоткой. Основной размер – 10 мм, так как болты крепления датчика имеют именно эту резьбу. Дополнительно пригодится удлинитель на 10–15 см для доступа к труднодоступным местам, особенно если датчик расположен за насосом ГУР или рядом с бачком гидросистемы.
Шестигранный ключ на 6 мм необходим для отсоединения шлангов высокого давления, если они мешают доступу к датчику. Перед началом работ обязательно слейте жидкость ГУР в чистую емкость, чтобы избежать утечек и загрязнения подкапотного пространства. Для этого используйте шприц объемом 100–200 мл с трубкой или специальный насос для откачки жидкости.
Мультиметр с диапазоном измерения сопротивления до 200 Ом и постоянного напряжения до 20 В понадобится для проверки работоспособности датчика. Перед тестированием отсоедините электрический разъем и замерьте сопротивление между контактами: в исправном датчике оно должно составлять 2–5 Ом. Также проверьте наличие напряжения 5 В на сигнальном проводе при включенном зажигании.
Плоская отвертка с шириной лезвия 5–7 мм пригодится для аккуратного отжатия фиксаторов электрического разъема. Избегайте чрезмерных усилий, чтобы не повредить пластиковые защелки. Для очистки посадочного места датчика используйте ветошь без ворса и очиститель контактов на спиртовой основе, чтобы удалить грязь и остатки старой смазки.
Динамометрический ключ с диапазоном 5–20 Н·м необходим для затяжки болтов крепления датчика с усилием 8–10 Н·м. Превышение момента затяжки может привести к деформации корпуса датчика или повреждению резьбы в алюминиевом корпусе насоса ГУР. Если ключа нет, используйте обычную головку, но контролируйте усилие вручную.
Для проверки герметичности системы после установки датчика понадобится манометр с диапазоном до 100 бар и переходник для подключения к магистрали высокого давления. Подсоедините манометр к штуцеру насоса ГУР и запустите двигатель: давление должно стабильно держаться в пределах 70–90 бар при вращении руля до упора. Падение давления указывает на неисправность датчика или утечку в системе.
Съемник стопорных колец может потребоваться, если датчик зафиксирован на валу насоса ГУР с помощью пружинного кольца. Выбирайте съемник с губками шириной 2–3 мм, чтобы не повредить канавку под кольцо. В крайнем случае используйте две тонкие отвертки, но действуйте осторожно, чтобы не поцарапать вал.
После установки датчика обязательно проверьте уровень жидкости ГУР и прокачайте систему, вращая руль от упора до упора при работающем двигателе. Для этого используйте воронку с сетчатым фильтром, чтобы исключить попадание воздуха и загрязнений. Жидкость доливайте только рекомендованную производителем – для Рено Логан это Elf Renaultmatic D2 или аналогичная ATF Dexron II/III.

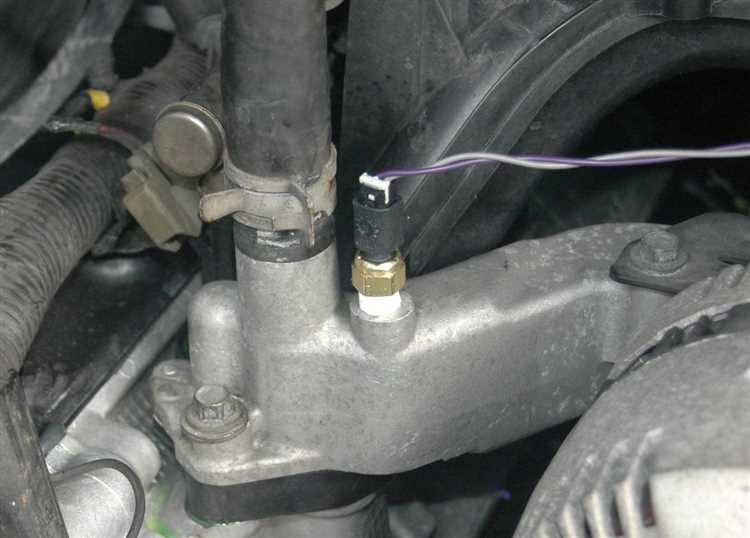

Как проверить работоспособность датчика ГУР мультиметром
Датчик гидроусилителя руля (ГУР) на Рено Логан расположен на рулевой рейке и отвечает за передачу сигнала о положении руля в ЭБУ. Перед проверкой убедитесь, что двигатель заглушен, а ключ зажигания вынут. Отсоедините разъем датчика, предварительно сняв защитный кожух под рулевой колонкой.
Для диагностики потребуется мультиметр в режиме измерения сопротивления (Ом) или постоянного напряжения (DCV 20 В). На разъеме датчика три контакта: питание (+5 В), масса и сигнальный провод. Найдите их по схеме электропроводки для вашей модели (обычно контакты 1, 2 и 3 соответственно).
Проверка сопротивления:
- Подключите щупы мультиметра к контактам питания и массы. Сопротивление должно быть в пределах 1,5–3 кОм. Значения выше 5 кОм или ниже 1 кОм указывают на неисправность.
- Измерьте сопротивление между сигнальным проводом и массой. При повороте руля влево и вправо до упора показания должны плавно изменяться от 0,5 до 4,5 кОм. Резкие скачки или отсутствие изменений – признак поломки.
Проверка напряжения:
- Включите зажигание, не запуская двигатель. Подключите мультиметр в режиме DCV к сигнальному проводу и массе. Напряжение должно составлять 0,5–4,5 В в зависимости от угла поворота руля.
- Поворачивайте руль медленно от упора до упора. Напряжение должно изменяться без провалов и зависаний. Если значения статичны или выходят за пределы диапазона, датчик требует замены.
Дополнительная проверка: подключите мультиметр к контакту питания и массе. При включенном зажигании напряжение должно быть стабильно +5 В. Отклонения более ±0,2 В свидетельствуют о проблемах с проводкой или ЭБУ.
Если датчик исправен, но ошибки в системе ГУР сохраняются, проверьте целостность проводов между датчиком и блоком управления. Осмотрите разъем на наличие окисления или повреждений. Зачистите контакты при необходимости.
При замене датчика отключите аккумулятор, чтобы избежать короткого замыкания. Установите новый датчик, соблюдая полярность подключения. После установки выполните калибровку системы через диагностический сканер или следуя инструкции производителя.
Не используйте мультиметр с поврежденными щупами или неисправным режимом измерения. Погрешность прибора более 1% может исказить результаты диагностики. Для точной проверки рекомендуется использовать профессиональные мультиметры с классом точности не ниже 0,5.
