Как называется дырка в пластике от плавления

При термической обработке пластика – будь то сварка, литьё под давлением или экструзия – на поверхности материала часто образуются характерные дефекты. Один из них – сквозное или частичное отверстие, возникающее в результате локального перегрева и разрушения полимерной структуры. В профессиональной среде этот дефект обозначается термином «прогар» или «прожог», если речь идёт о нарушении целостности из-за чрезмерного теплового воздействия.

В технической документации и стандартах (например, ГОСТ Р ИСО 13953-2014 для сварки пластмасс) подобные дефекты классифицируются как «термические повреждения». Однако для конкретного случая плавления с образованием отверстия чаще используется узкоспециализированный термин «термическая перфорация». Он подчёркивает не только факт разрушения, но и механизм его возникновения: разрыв молекулярных связей под действием температуры, превышающей термостойкость полимера (для ПЭТ это ~250°C, для ПВХ – ~160°C).

Причины образования прогара кроются в нарушении технологических параметров: неравномерный нагрев, превышение допустимой температуры нагревательного элемента (например, паяльника для пластика), недостаточное давление при сварке или загрязнение зоны контакта. Для предотвращения дефекта рекомендуется:

• контролировать температуру инструмента с точностью до ±5°C (использовать терморегуляторы с обратной связью);
• применять защитные газы (азот, аргон) при сварке чувствительных полимеров, таких как полиамид;
• предварительно очищать поверхности от масел и пыли (остатки смазки снижают температуру плавления на 10–15%);
• использовать присадочные материалы с температурой плавления на 10–20°C ниже основного пластика.

Восстановление изделий с прожогом зависит от глубины дефекта. Поверхностные повреждения устраняются шлифовкой и последующей полировкой (для АБС-пластика эффективен ацетон, для поликарбоната – изопропиловый спирт). Сквозные отверстия диаметром до 3 мм заделываются сваркой с присадочным прутком того же материала, а при больших размерах требуется установка заплатки с клеевым или термическим соединением. Критический параметр – совместимость полимеров: например, ПЭ и ПП свариваются между собой, но несовместимы с ПВХ.

Что происходит с пластиком при перегреве и образовании отверстий

При температуре выше 200–250°C термопласты (ПЭТ, ПП, ПВХ) начинают разлагаться: полимерные цепи разрушаются, выделяя летучие соединения – формальдегид, хлористый водород, стирол. Эти газы создают внутреннее давление, прорывая расплавленный слой и образуя сквозные отверстия диаметром от 0,5 до 5 мм. Ударопрочные пластики (АБС, поликарбонат) деградируют медленнее, но при 300°C теряют до 40% прочности из-за деполимеризации. Критическая зона перегрева – участок в 2–3 мм от нагревательного элемента, где вязкость расплава падает ниже 100 Па·с, что ускоряет истечение материала.

Отверстия формируются в три этапа: 1) локальное размягчение (температура на 10–15% выше точки плавления), 2) образование пузырьков газа из-за термической деструкции добавок (стабилизаторов, пластификаторов), 3) прорыв газовой полости при достижении давления 0,2–0,5 МПа. Для ПЭТ характерны рваные края с обугленными волокнами, для ПП – гладкие, сферические прожоги из-за низкой теплопроводности. Скорость образования дефекта зависит от толщины материала: при 1 мм – 3–5 секунд, при 5 мм – до 30 секунд.

Предотвратить перегрев можно регулировкой температуры экструдера с шагом 5°C и использованием термостабилизаторов (фосфиты, амины) в концентрации 0,1–0,3%. Для контроля процесса применяют ИК-пирометры с точностью ±2°C и датчики давления в зоне плавления. При обнаружении отверстий диаметром >2 мм рекомендуется снизить скорость подачи материала на 20–30% и проверить калибровку нагревательных элементов.

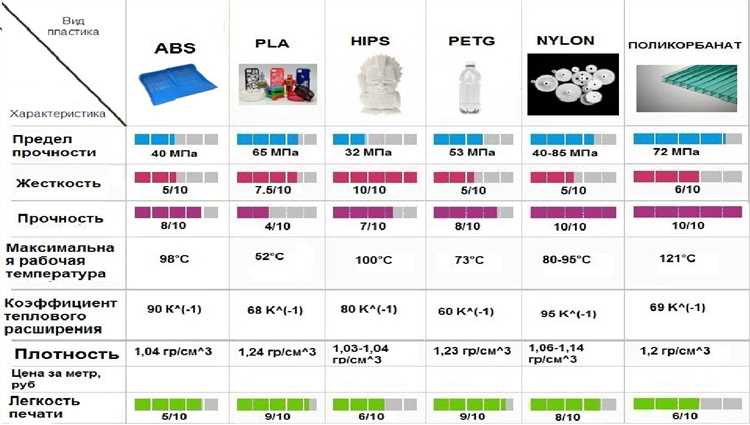

Термины, используемые для обозначения дефектов плавления в 3D-печати

В FDM-печати дефекты плавления возникают из-за неравномерного распределения температуры или неправильных параметров экструзии. Наиболее распространённые термины для их описания включают:

• Стрингинг (Stringing) – тонкие нити пластика между элементами модели, вызванные избыточным давлением в экструдере или низкой скоростью ретракта. Устраняется настройкой температуры (снижение на 5–10°C) и увеличением скорости ретракта до 40–60 мм/с.
• Оозинг (Oozing) – самопроизвольное вытекание пластика из сопла при движении без экструзии. Связан с недостаточным ретрактом или высокой температурой. Решение: активация функции «Coasting» в слайсере (0.2–0.5 мм) и снижение температуры на 5°C.
• Блобинг (Blobbing) – локальные скопления пластика на поверхности, образующиеся при остановках экструдера. Возникает из-за задержек в движении или нестабильного потока. Корректируется уменьшением времени задержки (до 0.1 с) и калибровкой шагов экструдера.

Дефекты, связанные с термической деформацией, часто обозначают специфическими терминами, отражающими их природу. Элефантин футинг (Elephant’s Foot) – расширение нижних слоёв модели из-за чрезмерного давления верхних слоёв на ещё горячий пластик. Устраняется снижением температуры стола на 5–10°C или добавлением «Brim» шириной 5–8 мм. Деформация углов (Warping) – отслоение краёв модели от стола из-за неравномерного охлаждения. Предотвращается использованием подогреваемого стола (60–80°C для PLA, 100–110°C для ABS) и нанесением адгезионных составов (клей-карандаш, лак для волос).

Микродефекты плавления проявляются на уровне отдельных слоёв и требуют точной настройки оборудования. Зияющие щели (Gaps) – пустоты между слоями из-за недостаточного потока пластика. Возникают при заниженном множителе экструзии (рекомендуется 0.95–1.05) или засорении сопла. Перегрев слоя (Layer Burn) – потемнение или деформация пластика при чрезмерной температуре. Характерно для PETG и ABS; решается снижением температуры на 10–15°C и увеличением скорости печати на 20–30%.

Для диагностики дефектов используют термины, описывающие их визуальные признаки. Шероховатость поверхности (Rough Surface) – неровности из-за нестабильного потока или вибраций принтера. Устраняется проверкой крепления экструдера и снижением ускорения до 500–800 мм/с². Эффект «акульей кожи» (Shark Skin) – регулярные волны на поверхности, вызванные пульсацией экструдера. Корректируется заменой филамента на более качественный или снижением скорости печати до 30–50 мм/с.

Термины для дефектов, связанных с охлаждением, включают Делокализация слоёв (Layer Delamination) – расслоение модели из-за недостаточного сплавления слоёв. Причина: низкая температура экструзии или чрезмерное охлаждение. Решение: отключение вентилятора на первых 3–5 слоях и повышение температуры на 5–10°C. Коробление слоёв (Layer Curling) – загибание краёв слоёв вверх из-за быстрого охлаждения. Предотвращается использованием кожуха для принтера и снижением скорости вентилятора до 30–50%.

Как отличить прожог от других видов повреждений пластика

Прожог пластика возникает при локальном термическом воздействии, оставляя характерное отверстие с оплавленными краями. В отличие от механических повреждений (царапин, трещин), прожог имеет гладкую, часто блестящую поверхность по периметру дефекта. При осмотре под углом заметны следы растекания расплавленного материала – тонкие нити или капли застывшего пластика, которые отсутствуют при ударах или истирании.

Цветовые изменения вокруг прожога – ключевой признак. Термическое воздействие вызывает потемнение или пожелтение пластика из-за деструкции полимерных цепей. В отличие от химических повреждений (например, от растворителей), где изменение цвета равномерное и размытое, прожог оставляет четко очерченную зону с градиентом от темного центра к более светлым краям. Для проверки можно использовать увеличительное стекло: микротрещины от нагрева располагаются радиально от центра, а не хаотично, как при механическом ударе.

Прожог отличается от производственных дефектов (пузырей, усадки) формой и расположением. Отверстие от плавления всегда имеет неправильную, но симметричную относительно источника тепла форму – например, овальную при контакте с горячим предметом или круглую при воздействии искры. Производственные дефекты, напротив, часто повторяются на всей партии изделий и не сопровождаются оплавлением. Еще один маркер – запах: прожженный пластик сохраняет резкий химический аромат горелого полимера, который не встречается при других типах повреждений.

Для точной диагностики используйте тактильный метод. Края прожога на ощупь гладкие и слегка выпуклые из-за застывшего расплава, тогда как трещины или сколы имеют острые грани. При легком нажатии на область прожога может ощущаться повышенная хрупкость материала – следствие термической деградации. Если повреждение сопровождается обугливанием или образованием сажи, это однозначно указывает на прожог, а не на механическое или химическое воздействие.

Причины появления сквозных отверстий при работе с термопластами

Сквозные отверстия в термопластах чаще всего возникают из-за локального перегрева материала. Температура плавления большинства полимеров (например, полипропилена – 160–170°C, полиэтилена – 120–135°C) ниже порога термического разложения, но при превышении на 20–30°C начинается деструкция с выделением газов. Это приводит к образованию пузырей, которые прорываются, оставляя отверстия. Контроль температуры экструдера или паяльника с точностью до ±5°C критичен для предотвращения дефектов.

Неправильно подобранная скорость подачи материала или движения инструмента усиливает риск прожогов. При слишком медленной сварке пластик перегревается в одной точке, а при чрезмерно быстрой – не успевает равномерно прогреться, что вызывает неравномерное плавление. Оптимальная скорость для большинства термопластов составляет 5–15 мм/с при толщине материала 2–5 мм. Для тонких листов (менее 1 мм) скорость снижают до 2–3 мм/с.

Загрязнения на поверхности или в массе полимера – еще одна распространенная причина. Частицы пыли, масла или остатки предыдущих материалов при нагреве выгорают, образуя газовые включения. Даже 0,1% посторонних примесей может снизить прочность шва на 30–40%. Перед сваркой поверхности обезжиривают изопропиловым спиртом или ацетоном, а при экструзии используют фильтры с размером ячеек 50–100 мкм.

Несоответствие типа пластика и метода обработки приводит к несовместимости температурных режимов. Например, поливинилхлорид (ПВХ) начинает разлагаться при 180°C с выделением хлористого водорода, тогда как полиамид (PA6) требует нагрева до 220–250°C. Использование универсальных настроек для разных материалов гарантирует появление дефектов. Всегда сверяйтесь с техническими паспортами полимеров: для ПЭТ оптимальная температура – 250–270°C, для АБС – 220–240°C.

Конструктивные особенности оборудования также влияют на образование отверстий. Узкие сопла экструдеров или неравномерный нагрев нагревательных элементов создают зоны перегрева. Диаметр сопла должен быть не менее 0,8–1,2 от толщины свариваемых деталей. Для предотвращения локальных прожогов используют нагреватели с терморегуляторами и системой принудительного охлаждения зоны сварки.

Недостаточное давление при соединении деталей вызывает неплотное прилегание, что приводит к образованию воздушных карманов. При сварке термопластов давление должно составлять 0,1–0,3 МПа в зависимости от толщины материала. Для тонких пленок (до 0,5 мм) достаточно 0,05 МПа, а для листов толщиной 10 мм и более – до 0,5 МПа. Использование пневматических или гидравлических прессов с регулируемым усилием позволяет избежать дефектов.

Инструменты и методы диагностики дефектов плавления

Термографические камеры с разрешением не ниже 320×240 пикселей и чувствительностью 0,05°C позволяют выявлять локальные перегревы и зоны неравномерного плавления пластика. Для анализа используют программное обеспечение типа FLIR Tools или Testo IRSoft, где критическим параметром считается разница температур свыше 15°C между соседними участками. Метод эффективен при диагностике дефектов в экструзионных головках и литьевых формах, где визуальный осмотр не дает результатов.

Лазерные профилометры с точностью измерения до 1 мкм применяют для оценки геометрии отверстий от плавления. Устройства типа Keyence LK-G5000 сканируют поверхность с частотой до 392 кГц, выявляя микродеформации и неравномерности толщины стенок. Анализ данных проводят в ПО, сравнивая профили с эталонными моделями – отклонения свыше 0,02 мм указывают на нарушения в процессе охлаждения или давлении впрыска.

Ультразвуковые дефектоскопы с частотой 5–10 МГц обнаруживают внутренние пустоты и трещины в зоне плавления. Приборы типа Olympus EPOCH 650 фиксируют эхо-сигналы, где амплитуда отраженного импульса свыше 80% от исходного свидетельствует о наличии дефекта. Метод требует калибровки на образцах с известными дефектами и применяется для контроля сварных швов в многослойных конструкциях.

Микроскопия с увеличением от 50× до 1000× (например, на Nikon Eclipse LV100) позволяет анализировать структуру краев отверстий. Подготовка образцов включает шлифовку и травление в 10% растворе HCl для выявления кристаллической структуры. На снимках оценивают размер зерен полимера: средний диаметр свыше 50 мкм указывает на перегрев, а наличие аморфных зон – на недостаточную температуру плавления.

Дилатометры типа Netzsch DIL 402 Expedis измеряют коэффициент термического расширения пластика в зоне дефекта. Образцы размером 5×5×20 мм нагревают со скоростью 2°C/мин до температуры на 20°C выше точки плавления. Критическое отклонение КТР свыше 10% от паспортных значений материала подтверждает нарушение технологического режима.

Способы предотвращения образования отверстий в пластиковых изделиях

Термические дефекты в пластиковых изделиях возникают из-за неравномерного охлаждения расплава или локального перегрева. Основная причина – нарушение температурного режима литья: превышение рекомендованной температуры на 10–15°C уже увеличивает риск образования отверстий на 30–40%. Для полипропилена (PP) оптимальный диапазон составляет 200–250°C, для полиэтилена высокой плотности (HDPE) – 180–230°C. Превышение этих значений приводит к деструкции полимера и выделению газов, формирующих полости.

Конструкция литьевой формы напрямую влияет на распределение тепла. Недостаточная толщина стенок формы или отсутствие охлаждающих каналов в критических зонах вызывают локальный перегрев. Рекомендуется использовать формы с конформным охлаждением: каналы, повторяющие геометрию изделия, снижают температурные градиенты на 25–35%. Для сложных деталей применяют расчёт методом конечных элементов (FEA) для оптимизации расположения каналов.

Скорость впрыска и давление литья критичны для предотвращения дефектов. Слишком высокая скорость (более 100 мм/с для тонкостенных изделий) вызывает турбулентность расплава, захватывающую воздух. Оптимальные параметры для большинства термопластов:

• Скорость впрыска: 50–80 мм/с;
• Давление впрыска: 80–120 МПа;
• Давление выдержки: 50–70% от давления впрыска.

Превышение давления на 20% увеличивает риск образования усадочных раковин на 15–20%. Для контроля используют датчики давления в форме, синхронизированные с системой управления литьевой машиной.

Материал формы и его теплопроводность определяют скорость отвода тепла. Алюминиевые формы (теплопроводность 160–200 Вт/(м·К)) охлаждают расплав в 2–3 раза быстрее стальных (40–60 Вт/(м·К)), но менее долговечны. Для серийного производства рекомендуется использовать стали с высокой теплопроводностью, например, бериллиевую бронзу (100–120 Вт/(м·К)), или покрытия из нитрида титана (TiN), увеличивающие теплоотдачу на 15–20%.

Вентиляция формы – ключевой фактор для удаления воздуха и газов. Недостаточная вентиляция приводит к образованию воздушных ловушек, которые при сжатии расплава провоцируют отверстия. Стандартные требования:

1. Глубина вентиляционных каналов: 0,02–0,05 мм для большинства термопластов;
2. Ширина каналов: 5–10 мм;
3. Расположение: в местах последнего заполнения формы и на стыках потоков.

Для сложных изделий применяют вакуумное литьё, исключающее захват воздуха. Системы вакуумирования снижают количество дефектов на 90–95%.

Температура формы должна поддерживаться в узком диапазоне. Для аморфных пластиков (PS, PC) оптимальная температура – 40–80°C, для кристаллических (PE, PP) – 20–50°C. Превышение на 10°C замедляет кристаллизацию, увеличивая усадку на 0,5–1%. Использование термостатов с точностью ±1°C и раздельных контуров охлаждения для разных зон формы снижает вероятность дефектов на 40–50%.

Подготовка сырья включает сушку и контроль влажности. Остаточная влага в гранулах (более 0,02% для гигроскопичных пластиков, например, PA6) при нагреве превращается в пар, образуя микропустоты. Время сушки зависит от материала:

• Полиамид (PA6): 4–6 часов при 80°C;
• Поликарбонат (PC): 3–4 часа при 120°C;
• Полиэтилентерефталат (PET): 5–7 часов при 160°C.

Использование сушилок с точкой росы -40°C и ниже гарантирует отсутствие влаги. Для контроля применяют влагомеры с точностью 0,001%.

Регулярное техническое обслуживание оборудования предотвращает неконтролируемые отклонения параметров. Износ шнека литьевой машины на 0,1 мм увеличивает время впрыска на 5–7%, повышая риск дефектов. Рекомендуемая периодичность проверок:

• Шнек и цилиндр: каждые 500 часов работы;
• Обратный клапан: каждые 200 часов;
• Система охлаждения формы: ежемесячно.

Замена изношенных деталей снижает количество брака на 20–30%. Для мониторинга используют системы предиктивной аналитики, отслеживающие отклонения в режиме реального времени.
