Коробка передач ВАЗ 2107 – четырёхступенчатая механическая, с синхронизаторами на всех передачах переднего хода. Основные неисправности: затруднённое переключение, самопроизвольное выключение передач, шум при работе, течь масла через сальники первичного или вторичного валов. Ремонт требует демонтажа КПП, разборки и замены изношенных деталей: подшипников, шестерён, синхронизаторов, вилок переключения.
Перед началом работ подготовьте инструмент: набор головок (10–19 мм), динамометрический ключ (моменты затяжки указаны в руководстве по ремонту), съёмники подшипников, оправки для запрессовки, штангенциркуль (для замера износа шестерён). Масло из КПП сливается полностью – для этого потребуется ёмкость не менее 2 литров. Работайте на смотровой яме или подъёмнике: вес коробки – около 30 кг, снимать её удобнее вдвоём.
Первый этап – снятие КПП. Отсоедините карданный вал, стартер, тросы привода сцепления и спидометра, разъёмы датчиков заднего хода. Отверните болты крепления коробки к блоку цилиндров (6 шт., головка на 19 мм) и к картеру сцепления (4 шт., головка на 17 мм). Сдвиньте КПП назад до выхода первичного вала из диска сцепления, затем опустите вниз. Проверьте состояние сальников и подшипников коленвала – при необходимости замените их до установки коробки обратно.

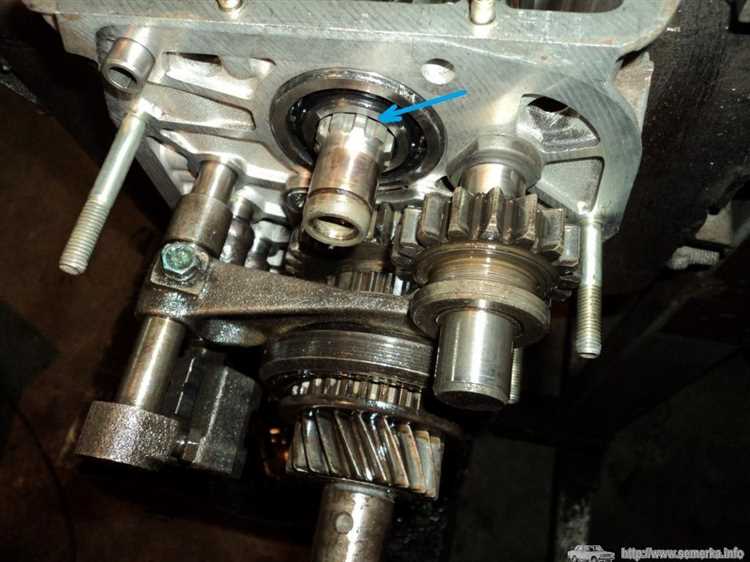

Разборка начинается с демонтажа задней крышки и механизма выбора передач. Снимите стопорные кольца подшипников вторичного вала, затем выпрессуйте подшипники с помощью съёмника. Шестерни снимаются поочерёдно: сначала четвёртая, затем третья, вторая и первая. Обратите внимание на состояние синхронизаторов – износ блокирующих колец (допустимый зазор – не более 0,8 мм) и муфт (должны перемещаться без заеданий). При сборке используйте новое масло ТМ-5-18 или аналогичное (1,6 л).
Сборка ведётся в обратном порядке. Шестерни устанавливайте на вал с натягом, контролируя осевой люфт (допуск – 0,05–0,15 мм). Подшипники запрессовывайте оправкой, равномерно обстукивая по окружности. Момент затяжки болтов крепления картера сцепления – 50–60 Н·м, болтов задней крышки – 18–25 Н·м. После установки КПП на автомобиль отрегулируйте привод сцепления (свободный ход педали – 25–35 мм) и проверьте уровень масла.
Необходимые инструменты и запчасти для разборки КПП
Для разборки КПП ВАЗ 2107 потребуется набор специализированных инструментов, без которых процесс станет трудоёмким или невозможным. Основной комплект включает торцевые головки на 10, 12, 13, 17 и 19 мм – они понадобятся для откручивания болтов картера, крышек подшипников и фланца вторичного вала. Обязателен динамометрический ключ с диапазоном 20–120 Н·м: моменты затяжки болтов картера (52–87 Н·м) и гайки вторичного вала (120–140 Н·м) критичны для герметичности и надёжности сборки. Также пригодятся удлинители для головок, карданные шарниры и вороток с трещоткой – без них не добраться до болтов в труднодоступных местах, например, под фланцем привода спидометра.
Разборка невозможна без съёмников и оправок. Для демонтажа подшипников первичного и вторичного валов используйте съёмник с лапками или индукционный нагреватель – последний предпочтительнее, так как снижает риск повреждения посадочных мест. Оправка диаметром 50–55 мм нужна для выпрессовки подшипника вторичного вала из картера. Не обойтись без молотка с медной или резиновой насадкой: им выбивают валы и синхронизаторы, но удары должны быть точными, чтобы не деформировать детали. Для снятия сальников пригодится крючок или специальный съёмник – поддевать их отвёрткой чревато царапинами на поверхностях.
Из запчастей заранее подготовьте расходники, которые неизбежно потребуют замены. В список входят:
- Сальники первичного и вторичного валов (артикулы 2101-1701043 и 2101-1701210) – даже если они не текут, при разборке их целостность нарушается.
- Прокладки картера КПП (2101-1701015) и крышки подшипника первичного вала (2101-1701026) – заводские прокладки одноразовые, повторное использование приведёт к утечкам масла.
- Стопорные кольца синхронизаторов (2101-1701116) – часто ломаются при демонтаже.
- Подшипники: первичного вала (2101-1701031), вторичного вала (2101-1701190) и промежуточного вала (2101-1701068) – если на них есть люфт или выработка, замена обязательна.
Дополнительно проверьте состояние синхронизаторов и шестерён. Если на зубьях видны сколы или задиры, замените комплект синхронизаторов 2-й и 3-й передач (артикул 2107-1701115) или 4-й и 5-й (2107-1701125). Шестерни с изношенными зубьями (например, 1-й передачи, артикул 2101-1701080) также подлежат замене. Не экономьте на деталях: использование б/у запчастей с выработкой приведёт к повторному ремонту через 5–10 тыс. км.
Рабочее место должно быть оборудовано тисками с мягкими губками для фиксации картера при выпрессовке подшипников. Под рукой держите магнитную ванночку для мелких деталей (болтов, шайб, стопорных колец) – их потеря усложнит сборку. Для очистки деталей используйте керосин или специализированный очиститель (например, ABRO Brake & Parts Cleaner), а не бензин – он оставляет маслянистую плёнку. После промывки просушите детали сжатым воздухом, чтобы исключить попадание абразивных частиц в подшипники при сборке.
Снятие коробки передач с автомобиля без повреждений
Отключите провода от датчика заднего хода и выключателя фонарей заднего хода, предварительно промаркировав их для исключения ошибок при подключении. Открутите болты крепления стартера (два верхних и один нижний), удерживая его от проворачивания ключом на 13. Снимите поперечину задней опоры КПП, открутив четыре гайки на 17, и подоприте коробку домкратом или специальной подставкой – вес агрегата около 30 кг, и без поддержки возможны перекосы при демонтаже. Отсоедините тягу привода переключения передач, выбив палец крепления молотком через выколотку из мягкого металла.
Разборка механизма переключения передач по этапам
Снимите рычаг переключения передач, предварительно отсоединив от него тягу привода. Для этого открутите гайку крепления рычага к штоку (момент затяжки 19,6–24,5 Н·м) и выньте его вместе с резиновой втулкой. Осмотрите втулку на предмет трещин или деформаций – при наличии повреждений замените её на новую (артикул 2101-1703090). Если шток рычага имеет следы износа или задиры, зачистите его мелкозернистой наждачной бумагой (P600–P800), но не снимайте металл более 0,1 мм.
Открутите четыре болта крепления крышки механизма переключения (ключ на 10) и аккуратно снимите её, удерживая пружину фиксатора от выпадения. Извлеките шарик фиксатора (диаметр 9,5 мм) и пружину – проверьте их на упругость: пружина должна сжиматься усилием 12–15 Н и возвращаться в исходное положение без остаточной деформации. При ослаблении замените пружину (артикул 2101-1702085). Обратите внимание на состояние пазов в крышке: при наличии заусенцев или выработки более 0,3 мм крышку необходимо заменить.
Снимите штоки переключения передач, предварительно вынув стопорные кольца (используйте съёмник или тонкую отвёртку). Маркируйте штоки и вилки по порядку (1-я, 2-я, 3-я/4-я передачи) – это исключит ошибки при сборке. Проверьте вилки на износ: толщина лапок должна быть не менее 5,8 мм (допуск -0,1 мм). При меньших значениях вилки подлежат замене (артикулы: 2101-1702024 – 1-я/2-я, 2101-1702025 – 3-я/4-я). Штоки осмотрите на предмет продольных рисок или изгиба – допустимое отклонение от прямолинейности не более 0,05 мм.
Отсоедините тягу привода от штока выбора передач, открутив болт крепления (ключ на 13). Снимите шток вместе с сухарём и пружиной – проверьте сухарь на наличие сколов или износа более 0,2 мм. При необходимости замените его (артикул 2101-1702110). Очистите все детали от старой смазки и продуктов износа, используя керосин или специализированный очиститель. Перед сборкой нанесите на трущиеся поверхности штоков и вилок трансмиссионное масло ТАД-17И или аналог (например, Лукойл ТМ-5 80W-90).
Проверка состояния шестерен и подшипников на износ
Демонтируйте вторичный вал КПП, зафиксировав его в тисках через мягкие прокладки. Осмотрите зубья шестерен на наличие сколов, трещин или неравномерного износа. Особое внимание уделите рабочей поверхности зубьев – допустимый износ не должен превышать 0,1 мм по высоте. При обнаружении задиров или выкрашиваний более 10% площади зуба шестерня подлежит замене. Проверьте также состояние шлицевых соединений: люфт свыше 0,2 мм указывает на необходимость замены вала или шестерни.
Подшипники проверяйте на люфт и шум при вращении. Удерживая внутреннее кольцо, покачайте наружное в радиальном и осевом направлениях – допустимый зазор для подшипников КПП ВАЗ 2107 не должен превышать 0,05 мм. При вращении рукой подшипник должен вращаться плавно, без заеданий и посторонних звуков. Смазка внутри подшипника должна быть однородной, без металлических включений. Если при осмотре обнаружены следы перегрева (потемнение дорожек качения) или выкрашивание металла, подшипник заменяется.
Для оценки износа синхронизаторов замерьте зазор между блокирующим кольцом и шестерней. Допустимый зазор – 0,8–1,2 мм. Если зазор превышает 1,5 мм, кольцо или шестерня требуют замены. Проверьте также состояние сухарей и пружин синхронизатора: трещины, деформации или потеря упругости пружин – повод для замены комплекта.
Осмотрите посадочные места подшипников на валах и в картере КПП. Риски, задиры или овальность более 0,02 мм устраняются расточкой с последующей установкой ремонтных втулок. При износе посадочного места под передний подшипник первичного вала свыше 0,05 мм картер подлежит замене. Проверьте соосность отверстий под подшипники в картере – отклонение более 0,03 мм требует расточки или замены картера.
Для проверки осевого люфта вторичного вала установите индикатор часового типа на торец вала. Перемещая вал вдоль оси, зафиксируйте показания – допустимый люфт не должен превышать 0,15 мм. Превышение этого значения указывает на износ упорных шайб или подшипников. Замените изношенные детали, предварительно проверив их толщину микрометром: номинальная толщина упорной шайбы – 2,35 мм, минимально допустимая – 2,20 мм.
При проверке игольчатых подшипников шестерен обратите внимание на состояние игл и сепаратора. Иглы должны свободно вращаться без заеданий, а сепаратор – не иметь трещин или деформаций. Износ игл более 0,01 мм по диаметру или повреждение сепаратора требуют замены подшипника. Проверьте также состояние посадочных мест под игольчатые подшипники на валах – износ свыше 0,03 мм устраняется хромированием или заменой вала.
После проверки всех элементов промойте детали в керосине, продуйте сжатым воздухом и смажьте трансмиссионным маслом. Соберите вал, установив новые подшипники и шестерни при необходимости. Перед установкой в картер проверьте легкость вращения вала – заедания или повышенное сопротивление указывают на неправильную сборку или дефекты деталей.
Замена синхронизаторов и муфт включения передач
Перед разборкой КПП слейте масло и демонтируйте коробку с автомобиля. Для доступа к синхронизаторам и муфтам снимите заднюю крышку, вилки переключения и вторичный вал. Обратите внимание: синхронизаторы 1-й и 2-й передач расположены на первичном валу, 3-й и 4-й – на вторичном. Муфты включения фиксируются стопорными кольцами – их снимают специальными щипцами или тонкой отвёрткой, поддевая с двух сторон.
- Инструменты для замены:
- съёмник стопорных колец (или тонкие круглогубцы);
- молоток с бронзовой наставкой;
- оправка для запрессовки подшипников (диаметр 30–35 мм);
- динамометрический ключ (момент затяжки гаек вторичного вала – 68–84 Н·м);
- набор щупов для проверки зазоров.
При снятии синхронизаторов запомните порядок установки деталей: блокирующее кольцо → пружина → сухарь → муфта. Изношенные кольца имеют характерные канавки глубиной более 0,3 мм или трещины. Муфты с выработкой на зубьях (более 0,2 мм) подлежат замене. Перед установкой новых деталей промойте все компоненты в керосине и просушите сжатым воздухом – остатки металлической стружки ускорят износ.
Сборку начинайте с установки синхронизаторов на валы. Блокирующие кольца должны свободно вращаться, но не болтаться – допустимый осевой люфт 0,1–0,3 мм. Проверьте зазор между кольцом и шестернёй: для 2-й передачи он составляет 1,1–1,5 мм, для 3-й – 0,8–1,2 мм. При запрессовке муфт используйте оправку, чтобы не повредить зубья. Стопорные кольца устанавливайте в канавки до щелчка – они должны сидеть плотно, без радиального люфта.
Муфты включения (вилки) перед установкой смажьте тонким слоем литола-24. Проверьте состояние штоков переключения: при износе более 0,1 мм на диаметре замените их. Соберите механизм выбора передач, отрегулировав зазоры между вилками и муфтами – они должны составлять 0,2–0,4 мм. Для проверки перемещайте вилки вручную: ход должен быть плавным, без заеданий.
После сборки вторичного вала установите его в картер КПП, затянув гайку динамометрическим ключом. Перед установкой задней крышки проверьте работу синхронизаторов: при включении передач муфты должны перемещаться без усилий, а блокирующие кольца – чётко фиксироваться. Залейте новое трансмиссионное масло (1,6 л) марки ТАД-17И или аналог GL-4 80W-90. Первые 500 км избегайте резких переключений – это продлит ресурс новых деталей.
Типичные ошибки при замене:
- Неправильная установка блокирующих колец – кольцо должно стоять фаской к шестерне, иначе синхронизатор не будет работать.
- Использование изношенных стопорных колец – даже при видимой целостности они могут не фиксировать муфту, что приведёт к самовыключению передач.
- Перетяжка гайки вторичного вала – превышение момента 84 Н·м вызывает деформацию подшипника и биение вала.
- Загрязнение деталей – оставшаяся стружка или абразивные частицы ускоряют износ синхронизаторов в 2–3 раза.
Сборка первичного и вторичного валов с новыми деталями
Перед сборкой первичного вала установите новые подшипники: передний 6-180502К1УС9 (внутренний диаметр 25 мм) и задний 6-205КУ (диаметр 25 мм). Напрессуйте их с усилием 1,5–2 тонны, используя оправку диаметром 24,8 мм для равномерного распределения нагрузки. Проверьте вращение подшипников – заедания недопустимы. Установите стопорное кольцо заднего подшипника в канавку вала, убедившись в его полном прилегании.
На вторичный вал наденьте новые синхронизаторы 2-й и 3-й передач (артикул 2101-1701115-10), предварительно смазав их рабочие поверхности трансмиссионным маслом ТАД-17И. Шестерни 1-й (2101-1701125) и 2-й (2101-1701130) передач устанавливайте с зазором 0,05–0,1 мм относительно ступиц синхронизаторов – контролируйте щупом. Фиксация шестерен осуществляется стопорными кольцами толщиной 1,9 мм (для 1-й передачи) и 2,1 мм (для 2-й).
При сборке вторичного вала обратите внимание на положение блокирующих колец синхронизаторов: их внутренние конусы должны совпадать с конусами шестерен. Установите пружины фиксаторов (3 шт., артикул 2101-1701142) в гнезда вала, предварительно смазав их Литолом-24. Проверьте ход фиксаторов – он должен быть плавным, без перекосов. Запрессуйте задний подшипник 6-50306АУ (диаметр 30 мм) с усилием 2–2,5 тонны, используя оправку с наружным диаметром 29,8 мм.
После сборки обоих валов проверьте осевой люфт: для первичного вала допустимо 0,05–0,1 мм, для вторичного – 0,08–0,15 мм. Измеряйте индикатором часового типа, закрепив вал в тисках через мягкие прокладки. При превышении допусков замените регулировочные шайбы (артикул 2101-1701035) на более толстые или тонкие – шаг подбора 0,05 мм.
Установка сальников и уплотнений для предотвращения течей
Сальники КПП ВАЗ 2107 изнашиваются быстрее остальных элементов из-за постоянного контакта с вращающимися валами и агрессивной средой трансмиссионного масла. Основные места установки: первичный вал, вторичный вал, шток выбора передач и фланец карданного вала. Перед монтажом проверьте посадочные места на отсутствие задиров, коррозии или остатков старого уплотнения – даже микроскопические дефекты приведут к повторной течи.
Для замены сальника первичного вала потребуется съемник или оправка диаметром 42 мм. Сальник запрессовывается на глубину 10 мм от края посадочного гнезда. Используйте только оригинальные детали (артикул 2101-1701043) или аналоги от проверенных производителей (например, Corteco 19027300). Перед установкой смажьте рабочую кромку сальника трансмиссионным маслом – это предотвратит её повреждение при первом запуске.
- Сальник вторичного вала (артикул 2101-1701210) устанавливается с натягом 0,2–0,4 мм. Для точной посадки используйте оправку диаметром 50 мм.
- Уплотнительное кольцо штока выбора передач (2101-1703042) монтируется в канавку на корпусе КПП – убедитесь, что оно не перекручено.
- Фланцевый сальник карданного вала (2101-2202052) требует замены вместе с пыльником – комплект обойдется в 150–200 рублей.
При установке сальников избегайте ударных нагрузок – используйте пресс или молоток с резиновой насадкой. Запрессовка должна проходить равномерно, без перекосов. Если сальник входит слишком легко, проверьте диаметр посадочного места – возможно, оно разбито. В таких случаях применяют ремонтные сальники увеличенного размера или восстанавливают гнездо эпоксидным составом.
После установки всех уплотнений соберите КПП, залейте 1,35 л трансмиссионного масла (ТАД-17И или аналог GL-4 80W-90). Запустите двигатель, дайте поработать на холостых 2–3 минуты, затем проверьте герметичность стыков. Особое внимание уделите зоне фланца карданного вала – течь здесь часто маскируется грязью и обнаруживается только при тщательном осмотре.
Если после сборки наблюдается подтекание масла, не спешите разбирать коробку повторно. Частая причина – перекос сальника при запрессовке или повреждение рабочей кромки. Демонтируйте проблемный элемент, осмотрите его под лупой на наличие микротрещин. При повторной установке нанесите на наружную поверхность сальника тонкий слой герметика (например, ABRO 999) – это улучшит сцепление с посадочным местом.
Для продления срока службы сальников регулярно проверяйте уровень масла в КПП (каждые 10 000 км) и своевременно меняйте его. Агрессивные присадки в старом масле разрушают резину, а абразивные частицы ускоряют износ рабочей кромки. При эксплуатации в условиях повышенной запыленности установите дополнительный пыльник на шток выбора передач – это снизит риск попадания грязи в механизм.
Монтаж КПП на автомобиль и регулировка привода
После фиксации коробки подсоедините тягу привода переключения передач. Отрегулируйте длину тяги так, чтобы рычаг КПП в нейтральном положении находился строго по центру кулисы – допустимое отклонение не более 2 мм. Проверьте ход рычага: при включении первой передачи он должен смещаться влево и вперед на 30–35 мм от нейтрали, при задней – вправо и назад на 40–45 мм. Если ход не соответствует, ослабьте контргайку на тяге и вращайте регулировочную вилку до достижения нужных параметров.
Установите рабочий цилиндр сцепления, закрепив его болтами М8 с моментом 18–22 Н·м. Подсоедините шланг гидропривода, предварительно прокачав систему для удаления воздуха. Проверьте свободный ход педали сцепления – он должен составлять 25–35 мм до начала сопротивления. При необходимости отрегулируйте его вращением толкателя рабочего цилиндра: выкручивание увеличивает ход, вкручивание – уменьшает. После регулировки зафиксируйте контргайку и повторите проверку.
Завершите монтаж подключением датчика заднего хода и троса спидометра. Убедитесь, что трос не перекручен и свободно перемещается в оболочке – заедания приведут к некорректным показаниям скорости. Залейте в КПП 1,6 л трансмиссионного масла GL-4 или GL-5 вязкостью 75W-90 через заливное отверстие до уровня нижней кромки. Запустите двигатель, прогрейте до рабочей температуры и последовательно включите все передачи, проверяя четкость переключений и отсутствие посторонних шумов.
