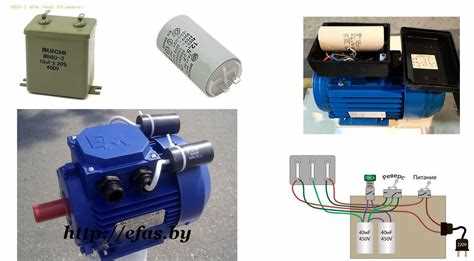

Подключение асинхронного электродвигателя к сети 220В требует точного соблюдения схемы и параметров. Большинство бытовых двигателей мощностью до 2,2 кВт рассчитаны на работу от однофазной сети, но требуют использования пускового конденсатора. Номинальное напряжение обмоток указывается на шильдике: если указано «220/380В», двигатель подключается по схеме «треугольник». Для двигателей с маркировкой «380/660В» потребуется схема «звезда» с понижающим трансформатором или частотным преобразователем.
Для пуска двигателя мощностью свыше 1 кВт используйте рабочий конденсатор емкостью 70 мкФ на 1 кВт мощности и пусковой конденсатор в 2–3 раза большей емкости. Конденсаторы должны быть рассчитаны на напряжение не менее 450В (пленочные или бумажные типа МБГО, К78-17). Подключение пускового конденсатора выполняется через кнопку ПНВС или реле времени на 2–3 секунды – длительная работа с ним приведет к перегреву обмоток.
Подключение электродвигателя 220В: пошаговая инструкция
Какие инструменты и материалы понадобятся для подключения
Для подключения электродвигателя 220В потребуется набор специализированных инструментов, обеспечивающих безопасность и точность работ. Основные из них: индикаторная отвёртка с функцией прозвонки (напряжение до 500В), мультиметр с диапазоном измерения сопротивления и переменного напряжения (не менее 600В), пассатижи с изолированными ручками (класс защиты не ниже 1000В). Дополнительно пригодятся бокорезы для зачистки проводов, кримпер для обжима наконечников (если используются многожильные кабели), а также набор отвёрток с плоским и крестообразным шлицем (размеры PH1, PH2, SL4).
Материалы для подключения зависят от схемы и условий эксплуатации двигателя. В обязательный перечень входят:
- Кабель ПВС или КГ сечением не менее 1,5 мм² (для мощности до 1,5 кВт) или 2,5 мм² (до 3 кВт) – длина определяется расстоянием до источника питания.
- Клеммные колодки или наконечники НШВИ (для надёжного соединения проводов).
- Пускозащитное устройство: конденсаторы рабочий (4–8 мкФ на 1 кВт мощности) и пусковой (в 2–3 раза больше рабочего), если двигатель запускается под нагрузкой.
- Автоматический выключатель с характеристикой C (номинал рассчитывается по формуле I = P/(U×cosφ×√3), где P – мощность двигателя в Вт, U – 220В, cosφ – 0,8).
- Тепловое реле (при необходимости защиты от перегрузок) с уставкой тока на 10–20% выше номинального тока двигателя.
Для изоляции соединений используйте термоусадочные трубки диаметром 4–6 мм или изоленту ПВХ (класс изоляции не ниже 660В). При монтаже в условиях повышенной влажности или вибрации дополнительно потребуются герметичные распределительные коробки (IP54 и выше) и кабельные вводы с резиновыми уплотнителями. Если двигатель устанавливается на металлическую раму, подготовьте медный проводник сечением 4 мм² для заземления корпуса.
Особое внимание уделите выбору конденсаторов: рабочий должен быть рассчитан на напряжение не менее 450В (плёночный, типа МБГО или К78-17), пусковой – на 300В (электролитический, с обязательным разрядом через резистор 1–2 кОм после отключения). Для двигателей с частыми пусками (например, в компрессорах) рекомендуется использовать пусковое реле времени или электронный блок управления, предотвращающий перегрев обмоток.
Перед началом работ проверьте целостность инструментов: изоляция рукояток не должна иметь трещин, а мультиметр – показывать корректные значения при калибровке. Запаситесь запасными предохранителями для автомата (на случай короткого замыкания) и набором медных гильз для опрессовки соединений, если сечение проводов превышает 6 мм². При отсутствии опыта работы с электричеством используйте диэлектрические перчатки (класс защиты 00 или 0) и коврик.
Как определить схему подключения обмоток двигателя
Начните с проверки шильдика двигателя. На нём указаны рабочее напряжение и схема подключения: «Δ/Y 220/380В» означает, что при 220В обмотки соединяются треугольником (Δ), а при 380В – звездой (Y). Если шильдик отсутствует или данные стёрты, переходите к измерениям. Потребуется мультиметр в режиме омметра с пределом измерения до 200 Ом.
Определите начала и концы обмоток методом трансформации. Соедините две обмотки последовательно и подайте на них переменное напряжение 12–36В через понижающий трансформатор. К третьей обмотке подключите вольтметр. Если напряжение на вольтметре близко к нулю – конец первой обмотки соединён с началом второй. Если напряжение присутствует – конец с концом или начало с началом. Повторите для всех комбинаций, фиксируя результаты. Правильное соединение даст минимальное напряжение на третьей обмотке.
Для проверки схемы «звезда» соедините все концы обмоток (U2, V2, W2) в одну точку, а начала (U1, V1, W1) подключите к фазам сети. При схеме «треугольник» соедините начало одной обмотки с концом другой: U1–W2, V1–U2, W1–V2. Подайте питание и замерьте ток холостого хода. Если двигатель гудит, но не вращается или ток превышает номинальный в 2–3 раза – схема подключения неверна. Номинальный ток указан на шильдике или рассчитывается по формуле: I = P / (U × √3 × cosφ × η), где P – мощность в ваттах.
Подготовка рабочего места и меры безопасности перед началом работ
Перед подключением электродвигателя 220В освободите рабочую зону радиусом не менее 1 метра от посторонних предметов, легковоспламеняющихся материалов и источников влаги. Убедитесь, что поверхность стола или верстака устойчива, не имеет трещин и выдерживает вес двигателя (для моделей мощностью до 2 кВт – не менее 30 кг). Исключите возможность случайного контакта с движущимися частями: снимите ремни, шкивы или муфты, если они установлены. Проверьте освещение – минимальная освещённость должна составлять 300 люкс, чтобы избежать ошибок при работе с мелкими деталями.
Отключите питание на вводном автомате или рубильнике, подающем напряжение на рабочую зону. Повесьте на него предупреждающий знак «Не включать! Работают люди» с указанием даты и времени начала работ. Используйте индикаторную отвёртку или мультиметр в режиме измерения переменного напряжения (диапазон 600В) для проверки отсутствия фазы на всех проводах, включая нулевой и заземляющий. Зафиксируйте результаты проверки в блокноте с указанием времени – это поможет исключить случайную подачу напряжения другими сотрудниками.
- Наденьте диэлектрические перчатки класса защиты не ниже 1 (испытательное напряжение 10 кВ) и проверьте их на отсутствие повреждений перед каждым использованием.
- Используйте инструмент с изолированными рукоятками (отвёртки, пассатижи, кусачки) с маркировкой «1000 В» или выше.
- Заземлите корпус двигателя и металлические части рабочего стола через отдельный проводник сечением не менее 4 мм², подключённый к контуру заземления с сопротивлением не выше 4 Ом.
- Подготовьте огнетушитель порошкового типа (объём не менее 5 л) с маркировкой «ОП-5» и разместите его в пределах 3 метров от рабочего места.
При работе с двигателями мощностью свыше 1 кВт или в условиях повышенной влажности (более 75%) дополнительно используйте диэлектрический коврик размером не менее 75×75 см и толщиной 5 мм. Если подключение выполняется в помещении с бетонным полом, установите деревянный настил толщиной 20 мм для снижения риска поражения током. В случае необходимости работы под напряжением (например, при проверке фазировки) применяйте изолирующие подставки или боты с испытательным напряжением 15 кВ. Запрещается использовать металлические лестницы или стремянки – только деревянные или стеклопластиковые модели с антистатическим покрытием.
Пошаговое подключение двигателя по схеме «звезда» или «треугольник»
Перед подключением проверьте номинальное напряжение двигателя на шильдике. Для схемы «звезда» (Y) требуется линейное напряжение 380В, а для «треугольника» (Δ) – 220В. Если двигатель рассчитан на 380/220В, используйте «звезду» при питании 380В и «треугольник» при 220В. Ошибка в выборе схемы приведёт к перегреву обмоток или недостаточному крутящему моменту.
Для подключения по схеме «звезда» соедините концы обмоток (U2, V2, W2) в одну точку, а начала (U1, V1, W1) подключите к фазам сети. В «треугольнике» конец первой обмотки (U2) соединяется с началом второй (V1), конец второй (V2) – с началом третьей (W1), а конец третьей (W2) – с началом первой (U1). Фазы сети подводятся к точкам соединения обмоток. Используйте клеммную колодку двигателя: перемычки для «звезды» устанавливаются вертикально, для «треугольника» – горизонтально.
Как правильно выбрать и подключить конденсатор для пуска
Для однофазных электродвигателей 220В мощностью до 2 кВт емкость рабочего конденсатора рассчитывается по формуле: C (мкФ) = 66 × P (кВт), где P – номинальная мощность двигателя. Например, для двигателя 1,1 кВт потребуется конденсатор ≈72 мкФ. Пусковой конденсатор выбирают с емкостью в 2–3 раза больше рабочего (144–216 мкФ для того же двигателя), но только для кратковременной работы – не более 3 секунд. Превышение времени включения приведет к перегреву обмоток и выходу двигателя из строя.
При выборе конденсаторов учитывайте:
- Тип: для пуска используйте электролитические (полярные) конденсаторы с напряжением не менее 300В, для рабочих – металлобумажные (неполярные) на 450–600В.
- Допуск: ±5% для рабочих, ±10% для пусковых.
- Температурный режим: конденсаторы должны выдерживать нагрев до +85°C (класс X2 или выше).
Не используйте конденсаторы с утечкой тока – проверяйте их мультиметром в режиме измерения сопротивления (должно быть >1 МОм).
Проверка правильности подключения перед первым запуском
Визуально осмотрите клеммную коробку: убедитесь, что перемычки установлены правильно (для треугольника – соединение U1-W2, V1-U2, W1-V2; для звезды – объединение U2, V2, W2). Затяните все винтовые соединения с моментом не менее 2 Н·м, чтобы исключить нагрев контактов. Проверьте направление вращения вала вручную – он должен проворачиваться свободно, без заеданий и посторонних шумов. Если двигатель оснащен вентилятором, убедитесь, что лопасти не задевают кожух.
Подключите двигатель через автоматический выключатель с номиналом, соответствующим току двигателя (например, для 1,5 кВт – 10А). Перед первым пуском подайте напряжение кратковременно (1–2 секунды) и зафиксируйте направление вращения. Если вал крутится в обратную сторону, поменяйте местами любые две фазы на клеммах. При появлении дыма, искрения или сильного гудения немедленно отключите питание и проверьте схему подключения повторно.
