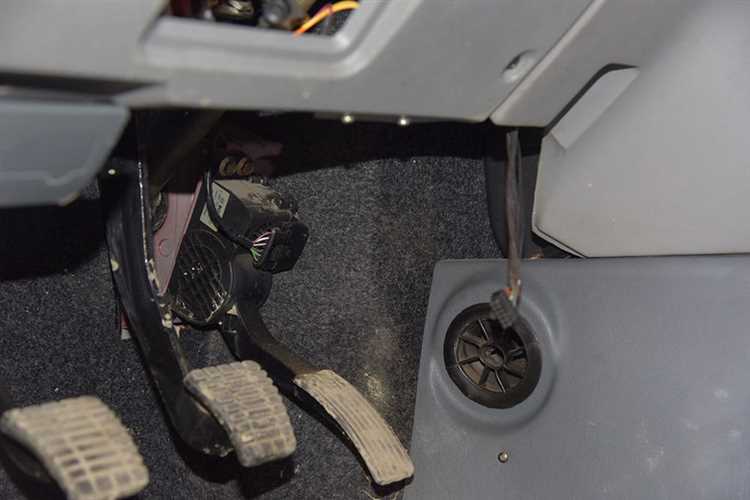

Электронная педаль газа (E-gas) на дизельном двигателе заменяет механическую связь между педалью и топливной системой цифровым управлением. В отличие от бензиновых аналогов, где дроссельная заслонка регулирует воздушный поток, в дизелях электронная педаль напрямую влияет на подачу топлива через ТНВД или систему Common Rail. Датчик положения педали (обычно потенциометр или магниторезистивный сенсор) передает сигнал в блок управления двигателем (ЭБУ), который корректирует цикловую подачу топлива с точностью до 0,1 мг за цикл.
Ключевое отличие дизельной E-gas – отсутствие физической связи с исполнительными механизмами. Вместо троса или тяг сигнал от педали обрабатывается ЭБУ с учетом данных от датчиков: массового расхода воздуха (MAF), температуры охлаждающей жидкости, давления наддува и оборотов коленвала. Например, при резком нажатии на педаль ЭБУ может ограничить подачу топлива до стабилизации турбонаддува, предотвращая дымление и снижая нагрузку на турбину. В современных системах Common Rail давление впрыска достигает 2500 бар, а время реакции на изменение положения педали составляет 100–150 мс.
Для оптимизации отклика дизельного двигателя с E-gas рекомендуется обновлять ПО ЭБУ до последней версии, так как производители регулярно корректируют алгоритмы управления. Например, в прошивках для двигателей Cummins ISB6.7 после 2020 года снижен порог активации ограничителя дымности с 70% до 60% нагрузки, что улучшает динамику без увеличения расхода топлива. Владельцам автомобилей с пробегом свыше 150 тыс. км стоит проверить состояние разъемов датчика педали – окисление контактов приводит к периодическим провалам тяги.
Устройство и компоненты электронной педали газа в дизельных системах
Электронная педаль газа (E-gas) в дизельных двигателях состоит из двух основных модулей: датчика положения и блока управления. Датчик, как правило, представляет собой потенциометр или бесконтактный магниторезистивный сенсор, преобразующий механическое перемещение педали в аналоговый или цифровой сигнал. В современных системах чаще применяются бесконтактные датчики на эффекте Холла – они устойчивы к вибрациям, пыли и износу, что критично для дизельных агрегатов с высоким уровнем вибраций.
Сигнал с датчика поступает в электронный блок управления двигателем (ЭБУ), где обрабатывается с учетом данных от других датчиков: расхода воздуха, температуры охлаждающей жидкости, давления наддува и положения распределительного вала. ЭБУ корректирует подачу топлива через форсунки Common Rail или насос-форсунки, оптимизируя соотношение воздух-топливо для достижения заданного крутящего момента. В системах с турбонаддувом сигнал педали также влияет на управление геометрией турбины или клапаном wastegate.
Ключевые компоненты электронной педали газа включают:
- Датчик положения (потенциометрический или бесконтактный)
- Механический привод (рычаг или трос, передающий усилие от педали к датчику)
- Соединительные провода с экранированием для защиты от электромагнитных помех
- Разъемы с позолоченными контактами для надежного соединения
- Корпус из ударопрочного пластика или алюминия, устойчивый к агрессивным средам
В дизельных системах Euro 5/6 часто применяются датчики с дублирующими каналами для самодиагностики – это позволяет ЭБУ обнаруживать неисправности и переключаться на аварийный режим.
Типичные неисправности электронной педали газа связаны с износом контактов потенциометра, обрывом проводки или загрязнением разъемов. Симптомы: нестабильные обороты холостого хода, провалы при разгоне или полный отказ двигателя. Для диагностики используют сканеры с поддержкой протоколов CAN или K-Line, проверяя коды ошибок P0120–P0124 (неисправности датчика положения педали). При замене датчика рекомендуется использовать оригинальные запчасти – аналоги могут иметь разные характеристики сигнала, что приведет к некорректной работе ЭБУ.
В системах с электронным управлением дроссельной заслонкой (например, в дизелях с сажевым фильтром) педаль газа напрямую связана с приводом заслонки. ЭБУ регулирует ее положение для регенерации фильтра, временно увеличивая подачу топлива и температуру выхлопных газов. В таких случаях датчик педали должен иметь высокую точность (±0,5% от полного диапазона), иначе возможны ошибки в расчете режима регенерации, что сокращает ресурс фильтра.
При обслуживании электронной педали газа важно соблюдать регламент производителя: проверять герметичность корпуса, очищать контакты специальными составами (например, CRC Contact Cleaner) и избегать механических ударов по датчику. В дизельных двигателях с системой Start-Stop датчик педали дополнительно контролирует положение педали тормоза – это необходимо для корректного запуска двигателя после остановки. В случае замены педали или датчика требуется адаптация через диагностическое оборудование, иначе ЭБУ не распознает новый компонент.
Как датчики положения педали передают сигнал в ЭБУ дизеля
Датчики положения педали газа (ДППГ) в дизельных системах чаще всего реализованы на основе потенциометрических или бесконтактных магниторезистивных сенсоров. Потенциометрические датчики используют переменный резистор, где сопротивление меняется пропорционально углу отклонения педали. Типичный диапазон выходного напряжения – 0,5–4,5 В, что соответствует 0–100% нажатия. Магниторезистивные датчики, например, Honeywell HMC1501, работают без механического контакта, измеряя изменение магнитного поля при перемещении постоянного магнита, закреплённого на оси педали. Они долговечнее, но требуют калибровки для компенсации температурного дрейфа.
Сигнал от ДППГ поступает в ЭБУ по двум или трём проводам:
- Питание (+5 В или +3,3 В от стабилизатора ЭБУ);
- Сигнальный провод (аналоговый выход 0–5 В или ШИМ);
- Масса (общий провод с корпусом автомобиля).
В современных системах, таких как Bosch EDC17, применяется дифференциальная передача сигнала для снижения помех. При этом ЭБУ сравнивает напряжение на сигнальном проводе с опорным (например, 2,5 В), что позволяет исключить влияние падения напряжения в цепи питания.
Для повышения надёжности в дизельных двигателях часто устанавливают два датчика положения педали с противоположными характеристиками. Например, если первый датчик выдаёт линейно возрастающий сигнал (0,5–4,5 В), то второй – убывающий (4,5–0,5 В). ЭБУ сравнивает их показания: расхождение более 0,3 В или выход за пределы 0,2–4,8 В интерпретируется как неисправность. В этом случае включается аварийный режим с ограничением мощности (обычно до 50% от номинала) и загорается индикатор «Check Engine» с кодом ошибки P2135 (несоответствие сигналов датчиков).
При диагностике неисправностей ДППГ проверяют:
- Целостность проводки мультиметром (сопротивление изоляции не менее 1 МОм, отсутствие короткого замыкания на массу или питание).
- Напряжение на сигнальном проводе при отпущенной и полностью нажатой педали (должно соответствовать спецификации производителя, например, 0,8 В и 4,2 В для VAG 03L 906 022).
- Работу датчика под нагрузкой – при подключении резистора 1 кОм между сигнальным проводом и массой напряжение не должно падать более чем на 0,1 В.
При замене датчика требуется адаптация через диагностический сканер (например, VCDS для VW или INPA для BMW), иначе ЭБУ может некорректно интерпретировать сигнал, что приведёт к рывкам или провалам при разгоне.
Роль блока управления двигателем в обработке данных от педали газа
Блок управления двигателем (ЭБУ) в дизельных системах с электронной педалью газа выполняет функцию центрального процессора, преобразующего аналоговый сигнал потенциометра педали в управляющие команды для топливной аппаратуры. Входной сигнал от датчика положения педали (обычно 0,5–4,5 В) поступает на АЦП ЭБУ с частотой дискретизации 100–200 Гц, где оцифровывается с разрешением 10–12 бит. Это позволяет фиксировать изменения положения педали с точностью до 0,1% хода, что критично для плавного дозирования топлива в системах Common Rail с давлением до 2500 бар.
Алгоритмы ЭБУ анализируют не только текущее положение педали, но и динамику её перемещения. При резком нажатии (градиент >15%/100 мс) блок активирует режим «быстрого отклика», временно увеличивая цикловую подачу топлива на 20–30% сверх расчётной величины. Для предотвращения пробуксовки колёс или дымления на турбированных двигателях срабатывает коррекция по сигналам датчика массового расхода воздуха (MAF) и датчика давления наддува (MAP), ограничивая подачу до достижения оптимального соотношения воздух-топливо (λ=1,2–1,5 для дизеля).
В современных ЭБУ (например, Bosch EDC17 или Continental PCR2) реализованы карты топливоподачи, адаптирующиеся к условиям эксплуатации. При температуре охлаждающей жидкости ниже 20°C блок автоматически снижает чувствительность педали на 10–15%, предотвращая перегрузку холодного двигателя. На высоте свыше 1500 м над уровнем моря коррекция по барометрическому датчику уменьшает максимальную подачу топлива пропорционально снижению плотности воздуха (до 25% на 3000 м), исключая детонацию и повышенный износ ЦПГ.
Обработка сигнала педали включает фильтрацию помех и защиту от ложных срабатываний. ЭБУ использует цифровые фильтры Баттерворта 2-го порядка с частотой среза 5 Гц, отсекая высокочастотные колебания, вызванные вибрацией или неисправностями датчика. При обнаружении аномальных скачков сигнала (>50% за 10 мс) блок переходит в аварийный режим с фиксированной подачей топлива (обычно 30–50% от максимальной), одновременно записывая код ошибки P2135 (рассогласование сигналов датчиков педали).
Для диагностики неисправностей системы рекомендуется проверять сопротивление потенциометра педали (типовые значения 1–5 кОм) и форму сигнала на осциллографе при плавном нажатии – график должен быть линейным без провалов. При замене ЭБУ или педали требуется процедура обучения (например, для Bosch EDC17 – адаптация через диагностический сканер с выполнением 5–7 циклов «зажигание-старт-остановка»), иначе возможны ошибки синхронизации и нестабильная работа двигателя на холостом ходу.
В системах с функцией круиз-контроля ЭБУ игнорирует сигнал педали, управляя подачей топлива по заданной скорости. Однако при нажатии педали более чем на 80% блок перехватывает управление, отключая круиз-контроль и переходя в режим «кик-даун» с максимальной подачей топлива. Для дизелей с сажевым фильтром (DPF) ЭБУ дополнительно корректирует сигнал педали при активной регенерации, ограничивая крутящий момент на 10–15% для поддержания температуры выхлопных газов в диапазоне 600–650°C.

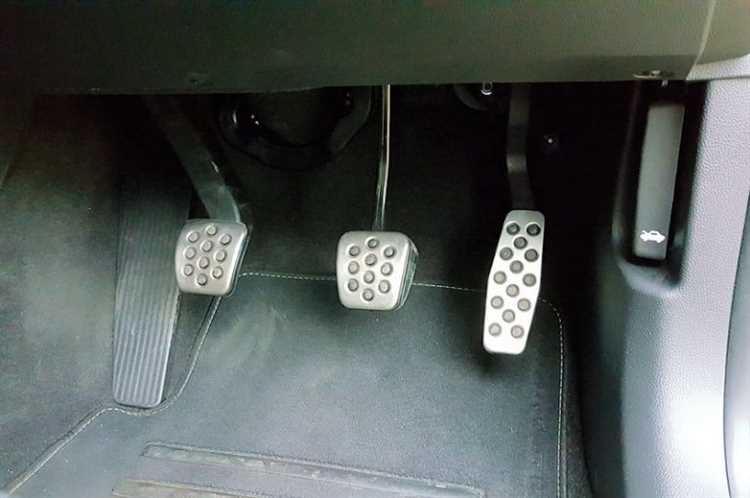

Связь электронной педали с топливным насосом высокого давления
Электронная педаль газа в дизельных двигателях не управляет дроссельной заслонкой, как в бензиновых агрегатах, а формирует сигнал для блока управления (ЭБУ), который напрямую воздействует на топливный насос высокого давления (ТНВД). Датчик положения педали, обычно потенциометрического или магниторезистивного типа, генерирует аналоговый или цифровой сигнал в диапазоне 0,5–4,5 В, соответствующий углу нажатия. ЭБУ интерпретирует этот сигнал, сопоставляя его с текущими параметрами двигателя – частотой вращения коленвала, температурой охлаждающей жидкости, давлением наддува и данными с датчика массового расхода воздуха.
ТНВД современных дизелей, таких как Common Rail или насосы распределительного типа (например, Bosch CP3 или Delphi DFP3), оснащены электромагнитными или пьезоэлектрическими форсунками, управляемыми широтно-импульсной модуляцией (ШИМ). ЭБУ корректирует длительность импульсов впрыска и давление в топливной рампе, исходя из сигнала педали, но с учетом заложенных карт топливоподачи. Например, при резком нажатии на педаль система может временно ограничить подачу топлива для предотвращения дымления, а при плавном разгоне – оптимизировать момент впрыска для снижения расхода и шума.
Ключевым элементом связи является алгоритм управления ТНВД, реализованный в прошивке ЭБУ. В системах Common Rail давление в рампе регулируется клапаном дозирования топлива (IMV – Inlet Metering Valve), который получает сигнал от ЭБУ с частотой до 1 кГц. При нажатии на педаль блок увеличивает скважность ШИМ-сигнала на IMV, повышая давление в рампе с 250 до 2000 бар в зависимости от режима работы. В насосах распределительного типа, например, Bosch VP44, сигнал педали влияет на угол поворота плунжера, изменяя цикловую подачу топлива.
Неисправности в цепи электронной педали могут привести к некорректной работе ТНВД. Например, дрейф нуля датчика положения педали (смещение сигнала на 0,2–0,3 В) вызывает «плавание» оборотов на холостом ходу или задержку реакции на нажатие. Для диагностики рекомендуется использовать сканер с поддержкой протокола CAN или K-Line, проверяя параметры PPS (Pedal Position Sensor) в реальном времени. При замене педали или ТНВД требуется адаптация системы через диагностическое оборудование, иначе возможны ошибки по превышению допустимого давления или несоответствию сигналов.
В дизелях с системой рециркуляции отработавших газов (EGR) сигнал педали дополнительно корректируется для снижения выбросов NOx. ЭБУ уменьшает подачу топлива при частичном нажатии педали, одновременно открывая клапан EGR, чтобы сохранить стехиометрию смеси. В режиме полной нагрузки клапан EGR закрывается, а ТНВД переходит на максимальную подачу, но с задержкой в 100–300 мс для предотвращения резкого роста давления в цилиндрах. Такая синхронизация требует точной калибровки карт топливоподачи и EGR, особенно в двигателях с турбонаддувом.
Для оптимизации работы связки «педаль-ТНВД» производители используют адаптивные алгоритмы. Например, в двигателях Cummins с системой XPI ЭБУ анализирует гистерезис сигнала педали и корректирует отклик ТНВД в зависимости от стиля вождения. При агрессивном управлении система увеличивает давление в рампе на 10–15% быстрее, чем при спокойном, но ограничивает максимальную подачу топлива для защиты от перегрузок. Регулярное обновление прошивки ЭБУ позволяет устранять программные ошибки, влияющие на синхронизацию сигналов, а использование качественного топлива с цетановым числом не ниже 51 предотвращает преждевременный износ плунжерных пар ТНВД.

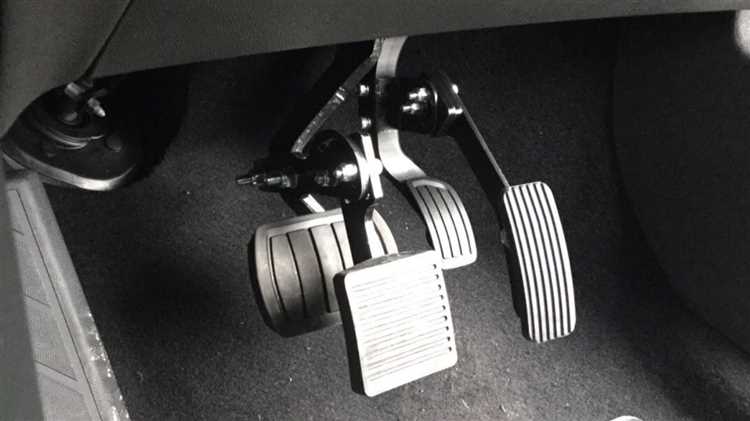

Особенности работы электронной педали на дизелях с системой Common Rail
Электронная педаль газа в дизельных двигателях с Common Rail функционирует через прямое взаимодействие с блоком управления (ECU), минуя механическую связь с топливным насосом высокого давления. Датчик положения педали (обычно потенциометр или магниторезистивный сенсор) передает сигнал в ECU, где алгоритмы учитывают не только угол нажатия, но и текущие параметры двигателя: давление в рампе, температуру топлива, обороты коленвала и нагрузку. В отличие от бензиновых систем, здесь критически важна синхронизация с форсунками пьезоэлектрического или электромагнитного типа, так как время впрыска в Common Rail измеряется микросекундами, а давление может достигать 2500 бар.
Особенность дизельных систем Common Rail – адаптивное управление подачей топлива в зависимости от режима работы. При частичном нажатии педали ECU оптимизирует количество впрысков за цикл (до 5–7 на современных моторах), снижая расход и выбросы NOx. Например, на холостом ходу или при равномерном движении используется предварительный впрыск (pilot injection) для смягчения сгорания, а при резком ускорении – основной и дополнительный (post injection) для повышения крутящего момента. Педаль здесь не напрямую регулирует подачу топлива, а задает целевой крутящий момент, который ECU реализует через корректировку параметров впрыска.
Калибровка электронной педали на дизелях Common Rail требует учета специфики топливной аппаратуры. Производители (Bosch, Delphi, Denso) используют нелинейные карты зависимости сигнала педали от крутящего момента, чтобы компенсировать задержку срабатывания форсунок (50–200 мкс) и инерционность системы. Например, при температуре топлива ниже +10°C ECU автоматически увеличивает время впрыска на 10–15%, чтобы избежать неполного сгорания. Владельцам автомобилей с такими двигателями рекомендуется избегать резких нажатий на педаль при холодном пуске, так как это может привести к переобогащению смеси и повышенному сажеобразованию.
Диагностика неисправностей электронной педали на дизелях Common Rail часто связана с ошибками датчика положения или рассогласованием сигналов. Типичные коды неисправностей: P0120–P0123 (неисправность датчика), P0222–P0223 (низкий/высокий сигнал), P2135 (рассогласование сигналов). При появлении провалов или «зависания» оборотов первым делом проверяют контакты разъема педали (окисление, обрыв проводов), затем – сопротивление датчика (для потенциометров – 1–5 кОм в крайних положениях). В 70% случаев проблема решается очисткой контактов или заменой датчика, но если ошибка сохраняется, требуется перепрошивка ECU с обновлением карт крутящего момента.
Эксплуатация дизелей с Common Rail и электронной педалью газа на некачественном топливе приводит к ускоренному износу форсунок и снижению точности управления. Сера и вода в топливе вызывают коррозию пьезоэлементов, увеличивая время срабатывания форсунок на 30–50%, что ECU компенсирует за счет корректировки сигнала педали. Это проявляется в «вялом» отклике на нажатие или нестабильных оборотах. Для профилактики рекомендуется использовать топливо с цетановым числом не ниже 51 и добавлять присадки с моющими компонентами (например, Liqui Moly Diesel Spulung) каждые 10 000 км.
При тюнинге дизельных двигателей Common Rail с электронной педалью газа важно учитывать ограничения системы. Увеличение давления в рампе свыше заводских значений (например, с 1800 до 2200 бар) без перекалибровки ECU приводит к перегрузке форсунок и их преждевременному выходу из строя. Альтернативный метод – корректировка карт крутящего момента через чип-тюнинг, где сигнал педали перенастраивается на более агрессивный отклик. Однако это требует точной настройки датчиков кислорода и температуры, иначе возрастает риск детонации и повреждения турбокомпрессора. Для безопасного тюнинга используют программное обеспечение с поддержкой протокола OBD-II (например, Kess V2) и заводские калибровочные файлы в качестве базы.
