Генератор Volkswagen Golf 2 (модели 1983–1992 годов) – агрегат Bosch или Valeo с номинальным напряжением 14 В и током отдачи 55–70 А, в зависимости от модификации. Перед разборкой убедитесь, что проблема именно в нём: проверьте напряжение на клеммах АКБ при работающем двигателе (должно быть 13,8–14,4 В), осмотрите ремень привода на износ и натяжение, прозвоните диодный мост мультиметром. Если диагностика подтвердила неисправность, приступайте к демонтажу.
Для работы потребуются: торцевые головки на 10, 13 и 17 мм, удлинитель, отвёртка с плоским шлицем, съёмник подшипников (если планируете замену), молоток с резиновой насадкой, штангенциркуль для проверки износа деталей. Отключите минусовую клемму АКБ – генератор расположен на передней части двигателя, доступ к нему открывается после снятия защитного кожуха и ослабления натяжного ролика ремня.
Частые неисправности: износ щёток (длина менее 5 мм), пробой диодов (проверка мультиметром в режиме диода), люфт подшипников (радиальный зазор более 0,05 мм), обрыв или межвитковое замыкание обмоток. При сборке замените прокладки крышек, смажьте подшипники литолом-24, затяните гайки с моментом 4–6 Н·м. После установки на автомобиль отрегулируйте натяжение ремня – прогиб при нажатии с усилием 10 кгс должен составлять 10–15 мм.

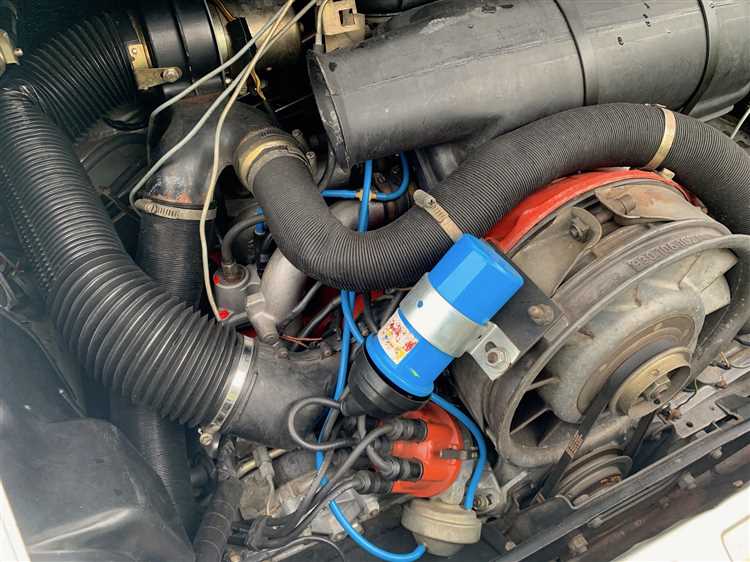

Необходимые инструменты и материалы для разборки генератора
Для разборки генератора Volkswagen Golf 2 потребуется набор специфических инструментов, адаптированных под конструкцию Bosch или Valeo, которыми комплектуются эти автомобили. Основной перечень включает:
- Торцевые головки на 8, 10, 13 и 17 мм – для снятия крепежных болтов корпуса и шкива.
- Накидные ключи тех же размеров – дублируют головки при работе в труднодоступных местах.
- Шестигранник на 6 мм – для фиксации ротора при откручивании гайки шкива.
- Съемник подшипников – универсальный или специализированный для генераторов (например, Kukko 21/4).
- Молоток с резиновой или медной насадкой – для аккуратного выбивания подшипников и втулок.
- Отвертки с плоским и крестовым шлицем (PH2, PH3) – для разъединения пластиковых защелок и контактных колодок.
Дополнительно понадобятся расходные материалы, без которых качественный ремонт невозможен. К ним относятся:
- Новые подшипники – передний (6203-2RS) и задний (6003-2RS) с уплотнениями, соответствующие оригинальным артикулам Bosch 1 127 329 001 и 1 127 329 002.
- Сальник вала ротора – диаметр 17x30x7 мм, артикул SKF CR 17x30x7 или аналог.
- Контактные кольца ротора – при износе свыше 0,5 мм (артикул Bosch 1 127 310 011).
- Диодный мост – если обнаружены пробитые диоды (оригинал Bosch 0 124 325 001).
- Термостойкая смазка для подшипников – например, Mobil Polyrex EM 103 или аналог.
- Очиститель контактов – спрей на основе изопропилового спирта для удаления окислов с клемм.
Работа с генератором требует точности, поэтому не обойтись без вспомогательных приспособлений. Мультиметр с функцией проверки диодов и сопротивления (диапазон до 200 Ом) позволит диагностировать обмотки статора и ротора на обрыв или замыкание. Струбцина или тиски с мягкими губками фиксируют корпус при запрессовке подшипников, предотвращая перекос. Для проверки выпрямительного блока пригодится лампа на 12 В с проводами – простой способ выявить неисправные диоды без разборки. Не лишним будет магнитный поддон для мелких деталей, исключающий их потерю.
Снятие генератора с автомобиля без повреждения креплений
После отсоединения электрических разъемов (два провода: толстый «+» и тонкий управляющий) ослабьте натяжение ремня, повернув регулировочный винт против часовой стрелки. Ремень снимайте аккуратно, не перегибая – трещины на внутренней стороне ускорят его износ. Нижний болт крепления генератора часто ржавеет; чтобы не сорвать резьбу, нанесите проникающую смазку (например, WD-40) за 10–15 минут до откручивания. Если болт не поддается, используйте ударную отвертку или нагрейте его паяльной лампой – резкий перепад температур разрушит коррозию.
- Не применяйте чрезмерное усилие при откручивании болтов – момент затяжки верхнего крепления составляет 35–45 Н·м, нижнего – 25–30 Н·м.
- Перед снятием генератора зафиксируйте его положение относительно кронштейна – это упростит обратную установку.
- Проверьте состояние резиновых втулок на кронштейне: при наличии трещин или деформации замените их, чтобы избежать вибрации.
- При обратной сборке смажьте резьбу болтов графитовой смазкой для предотвращения прикипания.
Демонтаж шкива и подшипников с вала ротора
Перед началом работ зафиксируйте ротор в тисках через мягкие прокладки (например, алюминиевые накладки), чтобы избежать деформации вала. Шкив на генераторах Golf 2 (модели Bosch 0 120 489 011 или аналоги) крепится гайкой с резьбой M14×1,5, момент затяжки которой составляет 45–55 Н·м. Для её откручивания используйте головку на 22 мм и удлинитель – стандартный ключ не обеспечит необходимого рычага. Если гайка не поддаётся, прогрейте шкив промышленным феном до 120–150°C: металл расширится, и резьба ослабнет. После снятия гайки снимите шкив с вала, при необходимости используя съёмник с тремя лапами (например, HAZET 2170-3).
Подшипники вала ротора – передний (6203-2RS, 17×40×12 мм) и задний (6003-2RS, 17×35×10 мм) – демонтируются только после извлечения ротора из статора. Для этого потребуется гидравлический или механический съёмник с цанговым захватом (например, OTC 7374). Установите съёмник на внутреннюю обойму подшипника, избегая перекосов, и равномерно затягивайте винт до выхода подшипника из посадочного места. Если подшипник прикипел, нанесите проникающую смазку (WD-40 Specialist или аналог) за 10–15 минут до демонтажа и слегка постучите по валу через медную выколотку. Никогда не бейте по наружной обойме – это приведёт к её разрушению.
После снятия подшипников осмотрите вал на предмет задиров и износа. Допустимый люфт в посадочных местах – не более 0,02 мм. При превышении этого значения вал подлежит замене или восстановлению методом наплавки с последующей шлифовкой. Очистите канавки под стопорные кольца от грязи и коррозии, используя проволочную щётку и растворитель. Перед установкой новых подшипников смажьте посадочные места тонким слоем консистентной смазки (например, Mobilgrease XHP 222) для облегчения монтажа и предотвращения коррозии.

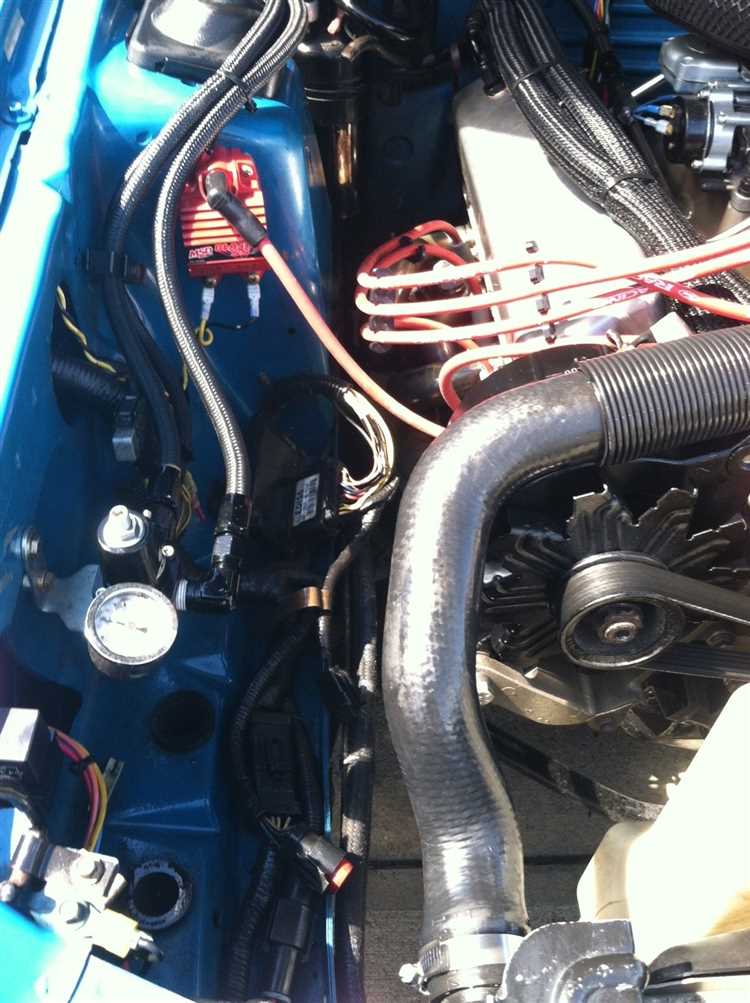

Разборка корпуса генератора и извлечение статора
Перед началом работ отсоедините отрицательную клемму аккумулятора и снимите генератор с автомобиля. Закрепите его в тисках через мягкие прокладки, чтобы избежать деформации алюминиевого корпуса. На генераторах Volkswagen Golf 2 (модели Bosch или Valeo) корпус состоит из двух половин, стянутых четырьмя болтами M8 с головкой под ключ на 13. Открутите их против часовой стрелки, используя удлинитель для доступа к нижним креплениям.
После снятия болтов разделите корпус легкими ударами резинового молотка по периметру стыка. Избегайте применения металлических инструментов – это может повредить посадочные поверхности. Если половины не поддаются, прогрейте корпус строительным феном до 60–80°C: алюминий расширится, и разборка пройдет легче. Обратите внимание на прокладку между половинами – она часто прилипает к одной из сторон.
Сняв переднюю крышку, вы увидите статор, закрепленный тремя винтами M6 с головкой под Torx T25. Открутите их, удерживая статор от проворачивания. На генераторах Bosch статор фиксируется дополнительно за счет прессовой посадки на втулку подшипника – для извлечения потребуется съемник с тремя лапами. Установите его на внутренний диаметр статора и равномерно затягивайте центральный винт, пока деталь не сдвинется с места.
При отсутствии съемника допускается аккуратное постукивание по торцу статора через деревянную проставку. Удары наносите поочередно в три точки, смещенные на 120°, чтобы избежать перекоса. Если статор не поддается, проверьте наличие остаточного магнетизма – иногда ротор «прилипает» к статору. В этом случае используйте тонкую отвертку, чтобы слегка отжать обмотку от магнитопровода.
Осмотрите посадочные поверхности корпуса на предмет задиров или коррозии. При обнаружении окислов зачистите их мелкозернистой наждачной бумагой (P600) и обработайте контактные площадки консистентной смазкой (например, Литол-24). Проверьте состояние подшипников в крышках – если люфт превышает 0,1 мм, замените их вместе с сальниками. На генераторах с пробегом свыше 150 тыс. км рекомендуется замена статора в сборе с диодным мостом.
Сборку проводите в обратной последовательности, но перед установкой статора нанесите на его посадочное место тонкий слой термостойкого герметика (например, ABRO 999). Это предотвратит попадание влаги и вибрацию. Затягивайте болты корпуса крест-накрест с моментом 12–15 Н·м. После сборки проверьте генератор на стенде или подключите к автомобилю, измерив напряжение на клеммах при работающем двигателе (должно быть 13,8–14,4 В).
Проверка состояния обмоток и диодного моста мультиметром
Для проверки ротора замерьте сопротивление обмотки возбуждения между контактными кольцами – должно быть 2,5–4 Ом. Замыкание на массу проверяется между кольцом и валом ротора: сопротивление должно быть бесконечным. При обнаружении отклонений замените ротор или мост целиком, так как ремонт отдельных элементов в условиях гаража ненадёжен.
Замена изношенных деталей и смазка подвижных элементов
Перед началом работ убедитесь, что генератор полностью разобран, а все детали очищены от грязи и старой смазки. Особое внимание уделите подшипникам: на Volkswagen Golf 2 используются закрытые шариковые подшипники типоразмера 6203-2RS (передний) и 6202-2RS (задний). При наличии люфта, шума или следов коррозии на обоймах – замените их без промедления. Для демонтажа используйте съемник подшипников с лапками, избегая ударов по валу, чтобы не повредить посадочные места.
Щеточный узел – критический элемент, требующий проверки каждые 50 000 км. Измерьте длину графитовых щеток: минимально допустимый размер – 5 мм. Если щетки короче, замените их комплектом (артикул VAG 026 903 119 A). При установке новых щеток убедитесь, что они свободно перемещаются в направляющих, а пружины обеспечивают равномерный прижим к коллектору. Зачистите контактные кольца мелкозернистой наждачной бумагой (P1000), если на них обнаружены следы подгара.
Смазка подвижных элементов – ключевой этап, влияющий на ресурс генератора. Для подшипников используйте высокотемпературную консистентную смазку на литиевой основе (например, Liqui Moly LM 50 или Mobilgrease XHP 222). Наносите смазку тонким слоем, заполняя не более 30% объема подшипника – избыток приведет к перегреву. Вал ротора смажьте минимальным количеством масла для высокооборотных механизмов (Motul Tech Grease 300), избегая попадания на щеточный узел и контактные кольца.
Регулятор напряжения (артикул VAG 026 903 803) редко выходит из строя, но его проверка обязательна. Подключите регулятор к источнику питания 12 В и лампе на 12 В (5 Вт): при напряжении выше 14,5 В лампа должна гаснуть. Если этого не происходит – замените деталь. При установке нового регулятора нанесите на резьбу крепежных винтов фиксатор резьбы (Loctite 243), чтобы предотвратить самоотвинчивание от вибрации.
После сборки генератора проверните ротор вручную: он должен вращаться легко, без заеданий и посторонних звуков. Подключите генератор к аккумулятору через амперметр и запустите двигатель. При 2000 об/мин выходное напряжение должно составлять 13,8–14,4 В. Если показания выходят за эти пределы – повторно разберите генератор и проверьте правильность установки диодного моста и регулятора напряжения.

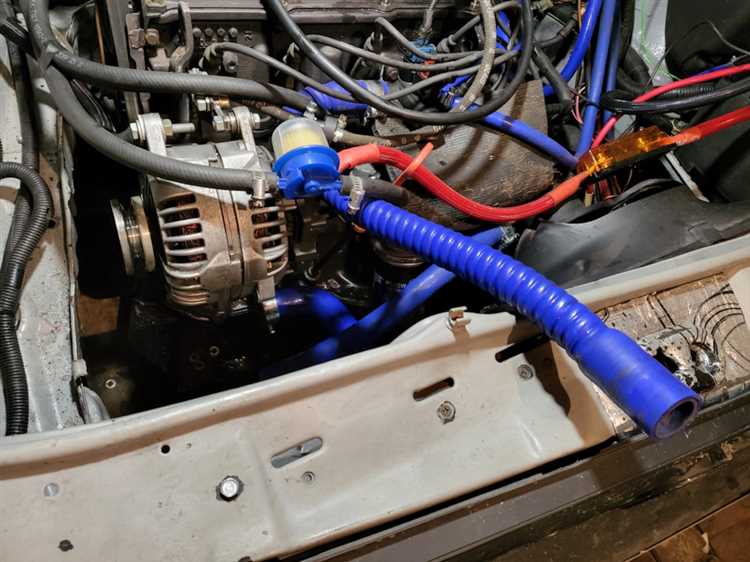

Сборка генератора и установка на место в обратном порядке
Установите генератор на двигатель, закрепив его на кронштейне болтом M10×1,5×40 с моментом 35–45 Н·м. Подключите силовой провод к клемме B+ и затяните гайку M8 моментом 10–12 Н·м, предварительно зачистив контактные поверхности. Наденьте ремень на шкив, отрегулируйте натяжение по прогибу 10–15 мм при усилии 10 кгс на середине ветви. Запустите двигатель, проверьте напряжение на клеммах аккумулятора – оно должно быть 13,8–14,4 В при 2000 об/мин.
