Радиотелефоны Panasonic серии KX-TG, особенно модели KX-TG1611, KX-TG3611 и KX-TG6811, остаются востребованными благодаря надежности и долговечности. Однако со временем возникает необходимость в разборе трубки – будь то замена аккумулятора, чистка контактов или ремонт динамика. В отличие от смартфонов, где разбор часто сводится к откручиванию винтов, трубки Panasonic имеют специфическую конструкцию с защелками и скрытыми креплениями, требующими аккуратного подхода.
Перед началом работ подготовьте инструменты: крестовую отвертку PH0, пластиковую лопатку (или медиатор для гитары), пинцет и мультиметр (для проверки цепей). Избегайте использования металлических предметов – они могут повредить пластиковые защелки или оставить царапины на корпусе. Особое внимание уделите батарее: если она вздулась, замените её до разбора, чтобы избежать короткого замыкания при демонтаже.
Первым этапом станет снятие задней крышки. На моделях KX-TG1611 и KX-TG3611 она фиксируется двумя винтами под резиновыми заглушками в нижней части трубки. У KX-TG6811 винты скрыты под батарейным отсеком – сначала извлеките аккумулятор, затем открутите крепления. После этого аккуратно подденьте крышку пластиковой лопаткой, начиная с угла, где расположена антенна. Защелки здесь хрупкие, поэтому не прилагайте чрезмерных усилий – лучше пройдитесь лопаткой по периметру, постепенно освобождая фиксаторы.
Следующий шаг – отсоединение шлейфа дисплея. На плате он крепится через разъем с защелкой: подденьте её пинцетом и аккуратно вытяните шлейф. Не тяните за провода – только за пластиковую часть разъема. Если дисплей не снимается, проверьте наличие дополнительных винтов под наклейками или резиновыми кнопками. У моделей с цветным экраном (например, KX-TG6811) шлейф шире и требует большей осторожности при отсоединении.
При чистке контактов используйте изопропиловый спирт (90% и выше) и безворсовую салфетку. Особое внимание уделите контактам батареи и разъему зарядки – окисление здесь приводит к проблемам с питанием. Если динамик или микрофон не работают, проверьте их сопротивление мультиметром: для динамика норма – 8–32 Ом, для микрофона – 1–2 кОм. При замене компонентов используйте только оригинальные запчасти или аналоги с идентичными характеристиками, иначе возможны сбои в работе.
Необходимые инструменты для разборки трубки Panasonic
Для разборки трубки радиотелефона Panasonic потребуются инструменты, адаптированные под конструкцию корпуса и креплений. Основной набор включает прецизионные отвёртки с магнитными наконечниками: крестовая PH00 (диаметр 1,5 мм) для винтов задней крышки и плоская 1,0 мм для скрытых защёлок под батареей. Дополнительно понадобится пластиковая лопатка или медиатор толщиной 0,5–0,8 мм – она предотвратит повреждение пластиковых защёлок при разъединении половинок корпуса. Для работы с экраном или шлейфами пригодится пинцет с антистатическим покрытием (например, ESD-15), а для отсоединения аккумулятора – тонкий спуджер с нейлоновым наконечником. Избегайте металлических инструментов без изоляции: риск короткого замыкания на плате минимален, но не исключён.
Вспомогательные приспособления ускорят процесс и снизят риск поломки. Термофен с регулировкой температуры (до 150°C) поможет размягчить клей под экраном или динамиком, если стандартные методы не срабатывают. Для фиксации мелких винтов используйте магнитный коврик или контейнер с ячейками – в моделях KX-TG, KX-PRX и аналогичных крепёж часто теряется из-за компактных размеров. При работе с печатной платой рекомендуется антистатический браслет, подключённый к заземлению, особенно если разборка проводится в условиях низкой влажности. Запаситесь изопропиловым спиртом (90%+) и безворсовой салфеткой для очистки контактов шлейфов – окисление часто становится причиной неисправностей после сборки.

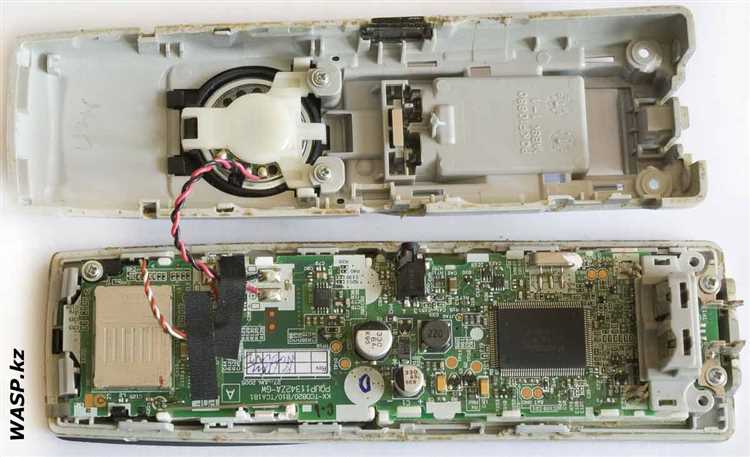

Как безопасно снять заднюю крышку радиотелефона
Перед началом отключите трубку от базы и извлеките аккумулятор, если он съёмный. У моделей Panasonic KX-TG1611 или KX-TGA270 задняя крышка фиксируется пластиковыми защёлками по периметру – их расположение можно определить по едва заметным щелям или утолщениям корпуса. Используйте тонкую пластиковую лопатку (например, медиатор для гитары) или плоскую отвёртку, обёрнутую изолентой, чтобы избежать царапин. Вставляйте инструмент в зазор между крышкой и корпусом на глубину не более 2–3 мм, аккуратно отжимая защёлки по одной.
На моделях с винтовым креплением (например, KX-TG6811) сначала удалите все видимые винты под аккумулятором или резиновыми заглушками. Винты часто имеют крестовую головку PH0 или PH1 – используйте отвёртку с магнитным наконечником, чтобы не потерять их. После откручивания крышка может держаться на скрытых защёлках: проверьте углы и боковые грани, где пластик иногда приклеен двухсторонним скотчем. Прогрейте эти участки феном на минимальной мощности (не выше 60°C), чтобы размягчить клей.
Избегайте резких движений при снятии крышки: на некоторых трубках (например, KX-TG9581) шлейф дисплея или динамика подключён напрямую к плате и может порваться при сильном натяжении. Если крышка не поддаётся, осмотрите корпус на наличие дополнительных фиксаторов – у Panasonic они часто расположены возле разъёма зарядки или кнопок регулировки громкости. Приложите равномерное усилие по всей длине крышки, а не в одной точке, чтобы не деформировать пластик.
После снятия крышки отсоедините шлейфы или коннекторы, если они мешают дальнейшей разборке. На моделях с сенсорными кнопками (KX-TG7841) шлейф подключён через ZIF-разъём – поднимите фиксирующую планку тонким пинцетом, прежде чем вытаскивать ленту. Запомните положение всех элементов: фотографируйте каждый этап или складывайте детали в порядке разборки. Это упростит сборку и исключит ошибки при подключении антенны или микрофона.
Не используйте металлические инструменты без изоляции: даже при отключённом питании на плате могут оставаться заряженные конденсаторы. Если крышка треснула при снятии, замените её на оригинальную деталь – неоригинальные аналоги часто не обеспечивают герметичность, что приводит к попаданию пыли на плату. При сборке убедитесь, что все защёлки зафиксировались с характерным щелчком, а винты затянуты с моментом не более 0,3 Н·м, чтобы не сорвать резьбу в пластике.
Отсоединение аккумулятора и проверка его состояния
Перед началом работ отключите трубку от базовой станции и выньте аккумулятор. У большинства моделей Panasonic (например, KX-TG1611, KX-TG6811) батарейный отсек расположен на задней панели и фиксируется защёлкой или винтом. Аккуратно подденьте крышку пластиковой лопаткой или отвёрткой с плоским жалом, избегая повреждения защёлок – они часто выполнены из хрупкого пластика. Если аккумулятор закреплён винтом, используйте отвёртку PH0 или PH00, предварительно убедившись в отсутствии остаточного заряда в конденсаторах платы.
Отсоедините коннектор аккумулятора от платы, потянув за него строго перпендикулярно поверхности разъёма. Не применяйте силу – контакты легко деформируются, особенно у моделей с Ni-MH батареями (например, BL-531, ёмкостью 600 мА·ч). Для Li-ion аккумуляторов (как BL-4L, 3,7 В, 800 мА·ч) проверьте напряжение мультиметром: при значении ниже 3,0 В батарея требует замены, так как глубокий разряд приводит к необратимой потере ёмкости. Если напряжение в норме (3,7–4,2 В), измерьте внутреннее сопротивление – значения выше 200 мОм указывают на износ.
Осмотрите корпус аккумулятора на предмет вздутий, коррозии или подтёков электролита. Даже незначительное вздутие – повод для утилизации: деформированные элементы могут замкнуть цепь или повредить плату. Для Ni-MH батарей проверьте дату производства (нанесена на этикетку в формате YYWW): срок службы не превышает 3–5 лет, после чего ёмкость падает на 30–50%. При замене используйте только оригинальные аккумуляторы или аналоги с идентичными параметрами – сторонние модели могут не соответствовать току заряда контроллера трубки, что приведёт к перегреву или выходу из строя.
Перед установкой нового аккумулятора очистите контакты на плате и батарее спиртовой салфеткой. Окисление контактов – частая причина нестабильной работы трубки, особенно в моделях с Ni-MH элементами, где окислы образуются быстрее из-за химических реакций. После подключения проверьте фиксацию коннектора: он должен входить в разъём с лёгким щелчком. Если трубка не включается после замены, убедитесь в правильности полярности и отсутствии короткого замыкания на плате – прозвоните цепь мультиметром в режиме проверки диодов.

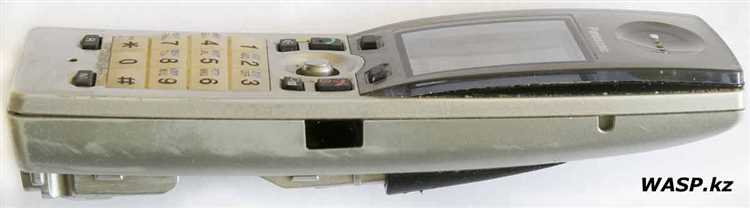

Демонтаж платы управления и основных компонентов
Отсоедините шлейфы дисплея и клавиатуры, предварительно отжав фиксаторы пластиковым инструментом – металлические предметы могут повредить контактные площадки. Плата крепится на 4 винтах под крестовую отвёртку PH0: два у верхнего края, один рядом с динамиком, последний – под аккумуляторным отсеком. После откручивания приподнимите плату с одного края, избегая резких движений – микрофон и антенный модуль соединены гибкими кабелями, которые легко порвать. Если плата не снимается, проверьте наличие скрытых защёлок по периметру корпуса: у моделей KX-TG1611 их три – две слева, одна справа.
Основные компоненты демонтируются в следующем порядке: динамик (закреплён на клеевой основе, снимается после прогрева феном при 120°C в течение 30 секунд), микрофон (удерживается защёлками, требует аккуратного поддевания), кварцевый резонатор (маркировка 32.768 кГц, расположен рядом с процессором, чувствителен к статическому электричеству – используйте антистатический браслет). При работе с SMD-элементами применяйте паяльник с регулировкой температуры до 300°C и тонким жалом: перегрев резисторов R12-R15 (номинал 10 кОм) приводит к отслоению дорожек. Для повторной сборки нанесите термоклей на посадочные места динамика и микрофона – это предотвратит дребезжание при эксплуатации.
Чистка контактов и разъемов внутри трубки

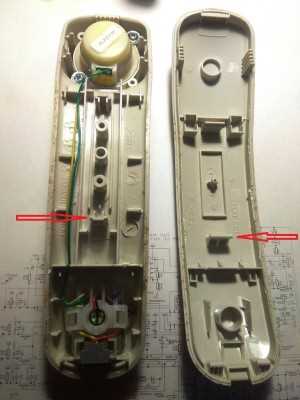

Замена кнопок или дисплея при повреждениях
Повреждённые кнопки или дисплей радиотелефона Panasonic чаще всего требуют замены при механических дефектах: трещинах, залипании клавиш или некорректном отображении символов. Перед началом работ отключите базу от сети и извлеките аккумулятор из трубки. Для большинства моделей, например KX-TG1611 или KX-TGA270, потребуются крестовая отвёртка PH0, пинцет с антистатическим покрытием и пластиковая лопатка для разъединения защёлок корпуса.
Разбор начинайте с демонтажа задней крышки. У моделей с защёлками (KX-TG6811) аккуратно подденьте их по периметру лопаткой, избегая сильного нажима – пластик хрупкий. После снятия крышки отсоедините шлейф дисплея или контактную площадку кнопок. Шлейфы фиксируются зажимами: поднимите их пинцетом на 90 градусов, затем извлеките шлейф без перекосов. Для кнопок на гибкой плёнке (KX-TG3611) отпаяйте контакты паяльником мощностью 25–30 Вт или замените всю плёнку целиком.
- Дисплей: проверьте совместимость нового модуля по маркировке (например, LCD-1602 для KX-TG1031). Припаяйте шлейф к плате, соблюдая полярность – ошибка приведёт к отсутствию изображения. Нанесите термоклей на края дисплея перед установкой в корпус, чтобы избежать дребезга.
- Кнопки: если используете отдельные микропереключатели (тактильные кнопки 6×6 мм), припаяйте их с шагом 2,54 мм. Для моделей с мембранной клавиатурой (KX-TG4021) замените всю мембрану – частичный ремонт ненадёжен.
При замене дисплея обратите внимание на подсветку. В старых моделях (KX-TG2511) она реализована на светодиодах SMD 0805 – проверьте их исправность мультиметром перед установкой нового экрана. Если подсветка не работает, замените светодиоды или резисторы в цепи питания (обычно 100–220 Ом). Для OLED-дисплеев (KX-TG9581) избегайте касания активной поверхности пальцами – используйте антистатический браслет и перчатки.
Сборку проводите в обратном порядке. Перед фиксацией корпуса проверьте работоспособность кнопок и дисплея, подключив трубку к базе без установки аккумулятора. Убедитесь, что все защёлки корпуса зафиксированы – неплотное прилегание приведёт к попаданию пыли и повторному выходу из строя. Для моделей с сенсорными кнопками (KX-TG6591) откалибруйте экран через сервисное меню: удерживайте кнопку «*» при включении, затем следуйте инструкциям на экране.
После ремонта протестируйте все функции: набор номера, регулировку громкости, индикацию заряда. Если дисплей отображает артефакты, проверьте пайку шлейфа – холодные пайки частая причина неисправностей. Для кнопок с залипанием очистите контактные площадки спиртом и нанесите тонкий слой графитовой смазки. Храните снятые детали в антистатическом пакете – это предотвратит повреждение микросхем статическим электричеством.
Сборка трубки после ремонта или обслуживания
Перед началом сборки убедитесь, что все внутренние компоненты – динамик, микрофон, плата управления и аккумулятор – установлены в соответствии с заводской схемой. Проверьте фиксацию шлейфов: они должны быть закреплены в разъёмах без перекосов, а контакты – очищены от окислов спиртовой салфеткой. Особое внимание уделите антенному проводу – его повреждение или неправильное подключение снизит дальность связи на 30–40%. Если во время разборки снимались кнопки, установите их на место, совместив выступы на клавишах с пазами на плате.
Корпус трубки собирайте в обратной последовательности: сначала защёлкните нижнюю часть, затем верхнюю. При соединении половинок корпуса избегайте чрезмерного давления – пластик Panasonic KX-TG моделей 2015–2020 годов склонен к растрескиванию в местах крепления защёлок. Перед окончательной фиксацией проверьте работу всех кнопок: они должны нажиматься с характерным щелчком без заеданий. Если кнопка не срабатывает, разберите корпус повторно и убедитесь, что резиновая мембрана не сместилась с контактной площадки.
Закручивайте винты крестовидной отвёрткой PH0, прилагая усилие не более 0,3 Н·м. Превышение момента затяжки приведёт к срыву резьбы в пластиковых стойках – дефект необратим и требует замены корпуса. Начинайте с центральных винтов, постепенно переходя к периферийным, чтобы равномерно распределить нагрузку. Если винт не идёт, не применяйте силу: очистите резьбу метчиком M1,6 или замените крепёж на аналогичный с увеличенным шагом.
После сборки подключите аккумулятор и выполните тестовый звонок. Если динамик издаёт хрипы или микрофон не передаёт звук, отключите питание и проверьте пайку контактов на плате – холодные пайки часто возникают при перегреве паяльником свыше 300°C. Для моделей с Bluetooth (например, KX-TG9581) дополнительно проверьте сопряжение с базой: сбросьте настройки через меню «Настройки → Сброс» и повторите процедуру синхронизации.
Финальный этап – проверка герметичности корпуса. Нанесите тонкий слой силиконовой смазки на уплотнительные резинки по периметру трубки, чтобы предотвратить попадание пыли и влаги. Если во время ремонта снимался экран, убедитесь, что защитная плёнка наклеена без пузырей: даже микроскопические зазоры ухудшат читаемость дисплея при ярком освещении. Храните трубку в вертикальном положении первые 24 часа, чтобы клей (если использовался) полностью полимеризовался.
