Задние тормозные колодки часто закисают из-за коррозии или длительного простоя автомобиля. Если при замене или обслуживании суппорта поршень не возвращается в исходное положение, это может привести к неравномерному износу колодок, перегреву тормозов или даже заклиниванию механизма. Разжать колодки без повреждения деталей – задача, требующая точности и правильного инструмента.
Для работы потребуются: специальный ключ для разжима поршней (с реверсивным механизмом для задних суппортов), монтировка или большая отвертка, WD-40 или аналогичная проникающая смазка, а также динамометрический ключ для контроля усилия при обратной сборке. Перед началом убедитесь, что автомобиль зафиксирован на подъемнике или надежных опорах, а тормозная жидкость не вытекает из системы.
На большинстве современных автомобилей задние суппорты оснащены механизмом стояночного тормоза, интегрированным в поршень. Это означает, что простое вдавливание поршня, как на передних тормозах, не сработает. Поршень нужно одновременно вращать и вдавливать, используя специальный ключ с зубчатым зацепом. Если инструмента нет, можно воспользоваться плоскогубцами с зажимом, но действовать придется аккуратно, чтобы не сорвать шлицы.
Перед разжатием очистите направляющие суппорта и поршень от грязи и ржавчины. Нанесите проникающую смазку на резьбовые соединения и дайте ей подействовать 5–10 минут. Если поршень не поддается, не прилагайте чрезмерных усилий – проверьте, не заклинило ли его из-за деформации пыльника или повреждения манжеты. В таких случаях суппорт придется демонтировать и разбирать.
После успешного разжатия колодок проверьте состояние тормозных шлангов и цилиндра на предмет утечек. Убедитесь, что поршень свободно перемещается в обоих направлениях. При обратной сборке смажьте направляющие суппорта силиконовой или медной пастой, а болты затяните с моментом, указанным в руководстве по ремонту (обычно 30–50 Н·м).
Какие инструменты понадобятся для разжатия колодок
Для разжатия задних тормозных колодок потребуется набор специализированных инструментов, адаптированных под конструкцию конкретного механизма. Базовый комплект включает регулировочный ключ для тормозного поршня – чаще всего с шестигранным или звездообразным наконечником (например, Torx T15 или T20). Такие ключи позволяют вращать поршень в суппорте, сжимая его и освобождая пространство для установки новых колодок. Без этого инструмента попытки разжать колодки вручную приведут к повреждению резьбы или уплотнителей.
В случае барабанных тормозов понадобится специальный разжимной инструмент – например, клещи для тормозных колодок или регулировочная лопатка. Эти приспособления имеют изогнутые губки или выступы, которые упираются в колодки и равномерно разводят их в стороны. Универсальные плоскогубцы здесь не подойдут: они не обеспечивают нужного усилия и могут деформировать пружины или рычаги механизма.
Для дисковых тормозов с интегрированным стояночным тормозом (электрическим или механическим) часто требуется сканер диагностики. Модели автомобилей вроде VW Passat B6 или Toyota Camry оснащены системой, где поршень нужно не только вращать, но и «утопить» с помощью электронного управления. Без сканера (например, Launch X431 или Autel MaxiSys) разжать колодки не удастся – попытки механического воздействия заблокируют привод.
Незаменимым помощником станет монтировка или большая отвертка с плоским жалом. Её используют для поддевания колодок, если они «прикипели» к направляющим или диску. Важно выбирать инструмент с прочной рукояткой и не слишком широким лезвием, чтобы не повредить антикоррозийное покрытие суппорта. Для барабанных механизмов подойдёт ударная отвёртка – она поможет снять приржавевшие болты крепления барабана.
Работа с тормозной системой требует динамометрического ключа для обратной сборки. Момент затяжки болтов суппорта и направляющих строго регламентирован производителем (обычно 30–50 Н·м для суппорта и 20–35 Н·м для направляющих). Превышение этих значений приведёт к деформации деталей, а недостаточная затяжка – к люфту и утечке тормозной жидкости. Ключ с диапазоном 20–100 Н·м покроет большинство задач.
Дополнительно пригодится набор щупов для измерения зазора. После разжатия колодок необходимо проверить расстояние между накладкой и диском (или барабаном). Для дисковых тормозов оптимальный зазор – 0,1–0,15 мм, для барабанных – 0,2–0,4 мм. Щупы толщиной 0,05–1 мм позволят точно отрегулировать положение колодок и избежать их преждевременного износа или скрипа.
Не стоит забывать о смазке для тормозных механизмов. После разжатия колодок направляющие суппорта и тыльную сторону новых накладок обрабатывают медно-графитовой пастой (например, Liqui Moly Kupfer-Paste) или силиконовой смазкой (для резиновых уплотнителей). Это предотвращает коррозию, снижает трение и исключает «залипание» колодок. Обычные смазки (литол, солидол) использовать нельзя – они не выдерживают высоких температур и разъедают резиновые элементы.
Как подготовить автомобиль перед началом работы
Перед разжатием задних тормозных колодок установите автомобиль на ровную твердую поверхность. Используйте противооткатные упоры под передние колеса – достаточно двух, размещенных по диагонали. Если работа ведется на подъемнике, убедитесь, что он зафиксирован на страховочных стойках, а автомобиль надежно закреплен на лапах. Для домкрата выбирайте точки подъема, указанные в руководстве по эксплуатации: обычно это усиленные участки кузова возле задних колесных арок.
Снимите крышку бачка тормозной жидкости и проверьте ее уровень. Если жидкость находится на отметке «MAX» или выше, откачайте часть шприцем с трубкой, чтобы избежать перелива при сжатии поршней суппорта. Закройте бачок, но не затягивайте крышку – это предотвратит создание вакуума в системе. Отсоедините клемму аккумулятора, если планируется работа с электронными компонентами тормозной системы (например, датчиками ABS).
- Ослабьте гайки крепления задних колес на ½–¾ оборота до подъема автомобиля. Это исключит проворачивание колеса при попытке открутить затянутые гайки.
- Снимите колесо и положите его под днище автомобиля в качестве дополнительной страховки на случай падения с домкрата.
- Очистите суппорт и направляющие от грязи металлической щеткой. Используйте очиститель тормозов для удаления масляных отложений – это предотвратит попадание абразивов в механизм.
Проверьте состояние тормозных шлангов: трещины, вздутия или подтеки – повод для замены. Осмотрите пыльники направляющих суппорта на предмет разрывов. Если обнаружены повреждения, замените их до начала работ, иначе попадание влаги и грязи ускорит износ деталей. При наличии электронного стояночного тормоза (EPB) переведите его в сервисный режим с помощью диагностического сканера – это разблокирует поршни для сжатия.
Подготовьте инструмент: для механических суппортов потребуется ключ на 14 или 17 мм для направляющих, шестигранник на 7 мм для поршня, а также специальный инструмент для вдавливания поршня (например, приспособление с реверсивным механизмом). Для суппортов с EPB используйте только фирменные приспособления, совместимые с вашей моделью автомобиля – универсальные инструменты могут повредить электропривод. Разложите инструмент в порядке использования, чтобы не отвлекаться во время работы.
Пошаговая инструкция по снятию тормозного барабана
Перед началом работ убедитесь, что автомобиль зафиксирован на ровной поверхности, стояночный тормоз отпущен, а колесо снято. Подложите под передние колеса противооткатные упоры. Если барабан давно не снимался, заранее приобретите проникающую смазку (например, WD-40) и молоток с резиновой или пластиковой головкой.
На большинстве автомобилей барабан крепится двумя способами: прижимными винтами или силой трения. Осмотрите барабан – если видны два винта по окружности, выкрутите их крестовой или шестигранной отверткой. Винты часто закисают, поэтому нанесите смазку и дайте ей подействовать 10–15 минут. При отсутствии винтов переходите к следующему шагу.
Попробуйте снять барабан вручную, покачивая его из стороны в сторону. Если не поддается, используйте съемник для тормозных барабанов или универсальный съемник с тремя лапками. Установите лапки за кромку барабана, равномерно затягивайте центральный винт, пока деталь не сдвинется. Избегайте перекосов – это может повредить шпильки или ступицу.
Если съемника нет, аккуратно обстучите барабан молотком по периметру через деревянную проставку. Удары наносите ближе к центру, чередуя стороны, чтобы избежать заклинивания. Не бейте по краям – это может деформировать барабан. После каждого удара пробуйте сдвинуть деталь руками.
На автомобилях с ABS на барабане может быть установлен датчик частоты вращения колеса. Отсоедините его разъем, предварительно отжав фиксатор. Датчик крепится болтом на 10 или 12 – выкрутите его и отведите деталь в сторону. Не тяните за провода, чтобы не повредить изоляцию.
После снятия барабана осмотрите его внутреннюю поверхность. Глубокие борозды, трещины или неравномерный износ свидетельствуют о необходимости замены. Проверьте состояние тормозных колодок: минимально допустимая толщина накладок – 1,5 мм. Если на барабане видны следы масла или тормозной жидкости, устраните течь сальника или цилиндра перед установкой новых деталей.
Очистите ступицу и привалочную поверхность барабана от грязи и ржавчины металлической щеткой. Нанесите тонкий слой медной или графитовой смазки на посадочный поясок ступицы – это облегчит последующее снятие. Не смазывайте рабочую поверхность барабана и колодок.
При установке нового или очищенного барабана наденьте его на шпильки, совместив отверстия. Если барабан не садится до конца, проверьте регулировку тормозных колодок – возможно, они разведены слишком широко. В этом случае уменьшите зазор через регулировочное отверстие в барабане с помощью отвертки. Затяните прижимные винты (если есть) с моментом 8–12 Н·м. Установите колесо и опустите автомобиль, после чего проверьте эффективность торможения на малой скорости.
Как правильно использовать регулировочный механизм колодок
Регулировочный механизм задних тормозных колодок – ключевой элемент барабанных тормозных систем, отвечающий за поддержание оптимального зазора между накладками и барабаном. В большинстве автомобилей он представляет собой зубчатое колесо или винтовой механизм, расположенный между колодками. Перед началом регулировки убедитесь, что автомобиль стоит на ровной поверхности, ручной тормоз полностью отпущен, а колесо снято. Используйте только штатный инструмент: для большинства моделей подойдет плоская отвертка или специальный ключ, входящий в комплект.
Для доступа к механизму снимите резиновую заглушку на тормозном щите – обычно она расположена в нижней части барабана. Вставьте отвертку в отверстие и вращайте регулировочное колесо по часовой стрелке, пока колодки не начнут слегка касаться барабана. При этом вращение барабана должно сопровождаться легким сопротивлением. Если барабан не проворачивается, ослабьте регулировку на 3–5 щелчков (зубцов) – это стандартный зазор для большинства легковых автомобилей. Избегайте чрезмерного затягивания: перегрев и преждевременный износ накладок неизбежны при слишком малом зазоре.
После регулировки проверьте свободный ход педали тормоза: он должен составлять 30–50 мм до начала срабатывания тормозов. Если педаль слишком мягкая или проваливается, возможно, в системе присутствует воздух – прокачайте тормоза. Для автомобилей с электронным стояночным тормозом (EPB) регулировка может выполняться автоматически через диагностический сканер. В этом случае вручную вмешиваться не рекомендуется: система сама корректирует зазор после активации сервисного режима.
Регулировку следует проводить каждые 10–15 тысяч километров пробега или при появлении признаков неравномерного износа колодок. Если после регулировки тормоза «подклинивают» на ходу, проверьте состояние троса стояночного тормоза: растяжение или коррозия могут мешать нормальной работе механизма. В некоторых моделях (например, ВАЗ-2107 или Renault Logan) регулировочный механизм расположен снаружи барабана – в этом случае вращайте гайку на рычаге привода до достижения нужного зазора.
При замене колодок всегда смазывайте регулировочный механизм высокотемпературной смазкой (например, ATE 03.9902-1001.2 или Permatex 24110). Это предотвратит коррозию и заедание резьбы. Избегайте использования графитовых смазок – они не выдерживают температурных нагрузок и могут привести к заклиниванию. После установки новых колодок выполните 10–15 циклов торможения со скорости 50–60 км/ч для притирки накладок, затем повторно отрегулируйте зазор.
Если регулировочный механизм не работает или прокручивается без сопротивления, проверьте целостность пружин и фиксаторов. В 90% случаев неисправность связана с износом зубцов на регулировочном колесе или поломкой возвратной пружины. Замените поврежденные детали комплектом – использование б/у запчастей недопустимо из-за риска повторного отказа. Для точной диагностики снимите барабан и осмотрите механизм: трещины, сколы или следы перегрева указывают на необходимость замены.
Способы разведения колодок без повреждения деталей
Для безопасного разведения задних тормозных колодок используйте регулировочный винт на тормозном механизме. Вращайте его против часовой стрелки с помощью плоской отвёртки, удерживая гайку ключом на 10 мм, чтобы предотвратить проворачивание. На барабанных тормозах с автоматической регулировкой (например, на ВАЗ-2107) сначала снимите резиновую заглушку на тормозном щите, затем через отверстие отвёрткой подденьте зубчатое колесо регулятора – каждый щелчок соответствует уменьшению зазора на 0,1–0,15 мм. Избегайте чрезмерного усилия: при сопротивлении проверьте наличие коррозии или заклинивания механизма.
На дисковых тормозах с механическим стояночным тормозом (как у Renault Logan) разведите колодки через суппорт. Снимите колесо, отсоедините трос ручника, затем вращайте регулировочную гайку на рычаге привода колодок шестигранником на 5 мм – полный оборот увеличивает зазор на 0,3–0,4 мм. Для систем с электромеханическим приводом (например, VW Golf VII) используйте диагностический сканер с функцией «базовый сброс тормозов»: активируйте режим, удерживая педаль тормоза нажатой в течение 10 секунд после запуска двигателя. После разведения проверьте свободный ход барабана или диска – он должен вращаться без заеданий, но с едва ощутимым сопротивлением.

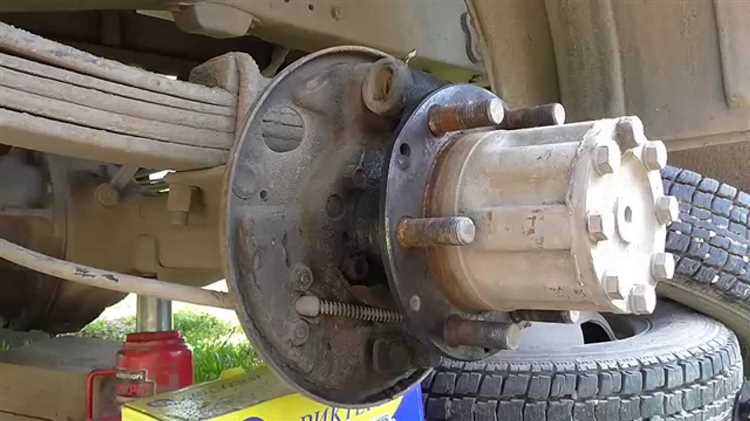

Проверка состояния пружин и рычагов после разжатия
После разжатия задних тормозных колодок первым делом осмотрите возвратные пружины. Их задача – возвращать колодки в исходное положение после отпускания педали тормоза. Пружины с трещинами, коррозией или растяжением более чем на 10% от первоначальной длины подлежат замене. Измерьте длину пружины в свободном состоянии: для большинства легковых автомобилей она составляет 50–70 мм. Если пружина не восстанавливает форму после сжатия, это указывает на потерю упругости.
Проверьте крепление пружин к колодкам и опорному щиту. Ослабленные или деформированные крючки на концах пружин могут соскакивать при работе тормозов, что приведет к неравномерному износу колодок или заклиниванию механизма. Особое внимание уделите верхней пружине – она испытывает наибольшие нагрузки. Если крючок погнут или имеет острые края, замените пружину целиком.
Осмотрите рычаг стояночного тормоза и его тягу. Рычаг должен свободно перемещаться без заеданий, а возвратная пружина – четко возвращать его в исходное положение. Проверьте состояние шарнирных соединений: люфт более 0,5 мм в оси рычага или тяги требует замены деталей. Смажьте шарниры графитовой смазкой или составом на основе дисульфида молибдена – это предотвратит коррозию и снизит трение.
Убедитесь в отсутствии деформации опорных стоек колодок. Они должны быть прямыми, без изгибов или следов перегрева (синеватый оттенок металла). Если стойки погнуты, колодки будут прижиматься к барабану неравномерно, что вызовет вибрации и ускоренный износ. Замените стойки при обнаружении малейших дефектов – их стоимость несопоставима с последствиями отказа тормозов.
Проверьте состояние регулировочного механизма саморазвода колодок. В большинстве систем он представляет собой зубчатую рейку или эксцентрик. Вращение регулировочного винта должно быть плавным, без заеданий. Если винт проворачивается с усилием или не фиксируется, очистите его от грязи и ржавчины, затем нанесите тонкий слой медной смазки. Закисший механизм приведет к неравномерному износу колодок или их постоянному контакту с барабаном.
Оцените состояние пыльников и защитных чехлов на рычагах и тягах. Даже небольшие трещины или разрывы приведут к попаданию грязи и влаги внутрь механизма, ускоряя износ. Замените поврежденные пыльники немедленно – их ремонт нецелесообразен. При установке новых чехлов убедитесь, что они плотно прилегают к посадочным местам и не перекручены.
После проверки всех элементов соберите механизм и выполните тестовый цикл срабатывания тормозов. Нажмите педаль тормоза 10–15 раз, затем проверьте, возвращаются ли колодки в исходное положение без заеданий. Если рычаг стояночного тормоза не фиксируется в промежуточных положениях, отрегулируйте натяжение троса или замените возвратную пружину. Завершите проверку контрольным заездом на скорости до 30 км/ч с плавным торможением – посторонние шумы или вибрации укажут на неисправности, требующие повторного осмотра.
