Неправильное схождение колес на Газели приводит к неравномерному износу шин, ухудшению управляемости и повышенному расходу топлива. Для автомобилей с рессорной подвеской (ГАЗ-3302, ГАЗель Next) допустимое отклонение схождения составляет ±1 мм на каждое колесо. Превышение этого значения на 3–4 мм увеличивает износ протектора на 20–30% за 10 000 км пробега. Регулировка требуется при замене рулевых тяг, наконечников, шаровых опор или после сильных ударов подвески.
Для работы понадобятся: линейка для схождения (или штангенциркуль с точностью 0,1 мм), домкрат, ключи на 17, 19, 22, молоток, монтировка и противооткатные упоры. Перед началом проверьте давление в шинах – оно должно соответствовать норме (3,0–3,5 атм для передних колес). Автомобиль устанавливается на ровную площадку, колеса выставляются прямо, а рулевое колесо фиксируется в среднем положении.
Измерение схождения проводится между внутренними краями ободов на уровне оси колес. Замерьте расстояние спереди (А) и сзади (Б) на одной высоте от земли. Разница А – Б должна быть в пределах 0–2 мм (для заднеприводных моделей). Если значение отрицательное – колеса имеют расхождение, если положительное – избыточное схождение. Регулировка выполняется вращением рулевых тяг: ослабьте контргайки, поверните тягу на нужное количество оборотов (1 оборот ≈ 1,5–2 мм изменения схождения) и затяните контргайки моментом 50–60 Н·м.
После регулировки повторно проверьте схождение и прокатите автомобиль вперед-назад, чтобы подвеска заняла рабочее положение. Если показания изменились, скорректируйте настройки. На Газели с гидроусилителем руля важно убедиться, что рулевое колесо стоит ровно – смещение на 5–10° может исказить результаты. При сильном износе рулевых наконечников или втулок маятника регулировка схождения даст лишь временный эффект – замените изношенные детали.
Необходимые инструменты и материалы для регулировки схождения
Для точной регулировки схождения колес на Газели потребуется набор специализированных инструментов. Основной – линейка для измерения схождения с ценой деления не более 1 мм, например, модель «Схождение-1» или аналогичная. Альтернативой может служить лазерный измеритель углов, но его точность зависит от правильной калибровки. Также понадобятся ключи: накидной на 19 мм для регулировки поперечной тяги и на 17 мм для контргаек. Без динамометрического ключа не обойтись – момент затяжки контргаек должен составлять 68–75 Н·м.
Дополнительно подготовьте домкрат грузоподъемностью не менее 2 тонн и противооткатные упоры для фиксации автомобиля. Подкатной домкрат удобнее штатного, так как позволяет приподнимать мост целиком, а не по одному колесу. Для проверки биения дисков используйте индикатор часового типа с магнитным основанием – допустимое отклонение не должно превышать 0,5 мм. Если биение больше, потребуется правка дисков или их замена.
Из расходных материалов пригодится графитовая смазка для обработки резьбовых соединений тяг – это предотвратит прикипание и облегчит последующие регулировки. Для очистки деталей от грязи и ржавчины используйте металлическую щетку и преобразователь ржавчины типа «Цинкарь». Если на тягах обнаружены трещины или деформации, замените их на новые – ремонт недопустим. Оригинальные тяги Газели имеют артикул 3302-3003050 для передней оси.
Для контроля давления в шинах нужен манометр с погрешностью не более 0,1 атм. Давление должно соответствовать заводским нормам: 3,0 атм для передних колес и 3,5 атм для задних при полной загрузке. Неправильное давление исказит результаты измерений. Также проверьте состояние сайлентблоков рычагов – изношенные элементы приведут к нестабильности схождения. Замена сайлентблоков требуется при люфте более 2 мм или видимых разрывах резины.
Работать удобнее на смотровой яме или подъемнике, но при их отсутствии можно использовать ровную площадку с твердым покрытием. Убедитесь, что автомобиль стоит строго горизонтально – даже небольшой уклон повлияет на точность регулировки. Для фиксации рулевого колеса в прямом положении используйте специальный стопор или закрепите его ремнем. Без этого руль может сместиться во время измерений, что приведет к ошибкам.
Подготовка автомобиля и рабочей площадки перед началом работ
Перед регулировкой схождения на Газели убедитесь, что автомобиль установлен на ровной горизонтальной поверхности с твердым покрытием – бетон, асфальт или утрамбованный грунт. Избегайте мягких или неровных участков: даже небольшой уклон в 1–2 градуса исказит результаты измерений. Площадка должна быть свободна от посторонних предметов на расстоянии не менее 3 метров от автомобиля, чтобы обеспечить беспрепятственный доступ к колесам и подвеске.
Проверьте давление в шинах: для Газели Next и ГАЗ-3302 оно должно составлять 3,0–3,5 атм (зависит от нагрузки и типа шин). Неравномерное давление приведет к некорректным показаниям схождения. Осмотрите протектор на предмет неравномерного износа – глубокие задиры или «пилы» на кромках указывают на необходимость предварительной диагностики подвески. Замените изношенные шины или диски, если биение превышает 0,5 мм.

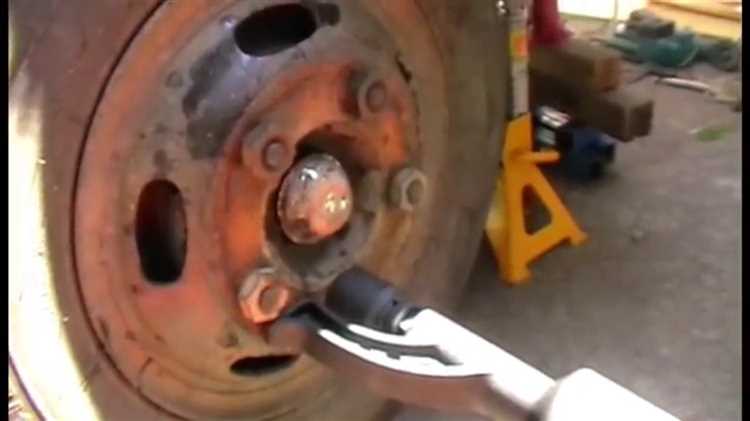

- Поднимите автомобиль на домкрате и снимите колеса, если требуется доступ к рулевым тягам или наконечникам. Для этого используйте только штатные точки подъема, указанные в руководстве по эксплуатации: для Газели это усиленные зоны рамы за передними колесами и перед задними.
- Очистите резьбовые соединения рулевых тяг и наконечников от грязи и ржавчины металлической щеткой. Нанесите проникающую смазку (например, WD-40) за 10–15 минут до работы – это облегчит вращение регулировочных муфт.
- Проверьте люфт в шаровых опорах и рулевых наконечниках: допустимое значение – не более 0,5 мм. Превышение нормы требует замены деталей перед регулировкой схождения.
Установите автомобиль на подставки или специализированные опоры, если работы проводятся с поднятой передней частью. Никогда не оставляйте Газель на одном домкрате – это опасно и может привести к смещению кузова. Для точности измерений загрузите автомобиль до рабочего состояния: для грузовой версии – 500–700 кг в кузове, для пассажирской – 3–4 человека на сиденьях.
Подготовьте инструменты: линейку для схождения с ценой деления 1 мм, штангенциркуль, динамометрический ключ (момент затяжки контргаек рулевых тяг – 50–70 Н·м), молоток с медной наставкой и монтировку. Работайте при температуре окружающей среды не ниже +5°C – холодный металл труднее поддается регулировке, а резиновые пыльники могут треснуть при сильном натяжении.
Измерение текущих параметров схождения колес на Газели
При измерении учитывайте особенности конструкции: на моделях с рессорной подвеской (ГАЗ-3302) схождение может меняться при нагрузке, поэтому проверяйте параметры как в снаряженном состоянии, так и с грузом. Если линейка не достает до колес, используйте металлический уголок или рейку, приложив её к боковинам шин на одной высоте. Запишите показания для каждого колеса отдельно – разница между левым и правым не должна превышать 0,5 мм. При отклонениях свыше нормы отрегулируйте рулевые тяги, вращая муфты на одинаковое количество оборотов с обеих сторон.
Настройка рулевых тяг для корректировки углов схождения
Перед регулировкой убедитесь, что колеса установлены на ровной площадке, а давление в шинах соответствует норме (для Газели – 3,0–3,5 атм). Рулевые тяги на большинстве моделей крепятся к поворотным кулакам через наконечники с контргайками М16×1,5. Для работы потребуются ключи на 17 и 19, а также специальный ключ для наконечников (или газовый ключ №2). Открутите контргайки на 2–3 оборота, не снимая их полностью, чтобы избежать потери регулировки при случайном проворачивании тяги.
Измерьте расстояние между внутренними краями ободов колес спереди и сзади на уровне оси ступицы. Разница в замерах не должна превышать 1–2 мм для легкой коммерческой нагрузки и 3 мм – для полной загрузки. Если передняя часть колес уже задней, тяги необходимо удлинить, вращая их против часовой стрелки (если смотреть со стороны наконечника). Для сужения схождения тяги укорачивают, вращая по часовой стрелке. Шаг регулировки – 1/4 оборота за подход.
После каждого изменения повторяйте замеры, прокатывая автомобиль вперед на 1–1,5 метра, чтобы снять напряжение в подвеске. На Газели с рессорной подвеской важно учитывать прогиб моста под нагрузкой: при регулировке без груза оставляйте запас 0,5–1 мм на расширение схождения. Для точной настройки используйте лазерный нивелир или штангенциркуль с глубиномером – обычная рулетка дает погрешность до 5 мм.
Затягивайте контргайки моментом 60–70 Н·м, удерживая тягу от проворачивания вторым ключом. Проверьте люфт в наконечниках: допустимое значение – не более 0,15 мм при нагрузке 5 кгс. Если люфт превышает норму, замените наконечники – регулировка с изношенными деталями бесполезна. После затяжки повторно измерьте схождение: отклонение более 1 мм требует повторной корректировки.
На автомобилях с гидроусилителем руля перед регулировкой отключите насос ГУР или зафиксируйте руль в прямом положении, чтобы избежать повреждения уплотнений. На моделях с реечным рулевым управлением (Газель Next) тяги регулируются аналогично, но доступ к контргайкам затруднен – используйте удлинитель для ключа на 19. Не допускайте перекоса тяг: разница в длине левой и правой тяги не должна превышать 3 мм.
Завершив настройку, проедьте 10–15 км по ровной дороге, избегая резких поворотов. Проверьте температуру шин: неравномерный нагрев (разница более 5°C) указывает на остаточное отклонение схождения. При необходимости скорректируйте регулировку с шагом 1/8 оборота. Запишите итоговые значения замеров для последующего контроля – оптимальное схождение продлевает ресурс шин на 20–30%.
Проверка и фиксация результатов после регулировки
После завершения регулировки схождения колес на Газели проведите контрольный замер на ровной площадке с твердым покрытием. Используйте линейку для схождения или лазерный стенд, если доступен. Замерьте расстояние между внутренними краями шин спереди и сзади на уровне оси колеса. Для Газели Next допустимое отклонение составляет ±1 мм от заводских значений (обычно 0–3 мм на передней оси). Если показания выходят за пределы, повторите регулировку, проверив затяжку контргаек на рулевых тягах.
Перед тестовым заездом убедитесь, что:
- все регулировочные гайки затянуты моментом 50–70 Н·м (для рулевых тяг);
- шплинты на наконечниках рулевых тяг установлены и разведены;
- давление в шинах соответствует норме (для Газели – 3,5–4,0 атм спереди, 4,5–5,0 атм сзади).
Пренебрежение этими пунктами приведет к искажению результатов и быстрому износу резины.
Совершите пробный заезд на скорости 40–60 км/ч по прямой на участке без уклонов. Обратите внимание на поведение автомобиля: руль должен возвращаться в исходное положение после поворота, а машина – сохранять траекторию без увода в сторону. Если наблюдается увод, проверьте развал колес или состояние подвески (сайлентблоки, шаровые опоры). При наличии вибраций на руле осмотрите колесные диски на предмет деформаций и балансировку.
Для фиксации результатов затяните контргайки на рулевых тягах с усилием, указанным в руководстве по эксплуатации (обычно 80–100 Н·м). Нанесите метки краской на тяги и наконечники, чтобы отслеживать возможное ослабление крепежа. Запишите полученные значения схождения в бортовой журнал автомобиля с указанием даты и пробега. Это позволит контролировать изменения в геометрии подвески при последующих проверках.
Через 500–1000 км пробега повторите замер схождения. Если отклонения превышают 1 мм, ищите причину в износе деталей подвески или некорректной установке. На Газели с рессорной подвеской проверьте состояние рессор и их креплений – просадка может влиять на углы установки колес. При обнаружении неисправностей замените изношенные элементы до следующей регулировки.
Типичные ошибки при самостоятельной настройке схождения и их устранение
Первая ошибка – игнорирование предварительной проверки подвески. Перед регулировкой схождения обязательно осмотрите шаровые опоры, рулевые тяги и наконечники на износ. Изношенные детали дают люфт, который сводит на нет все усилия по настройке. Замените неисправные элементы, иначе схождение будет «уходить» уже через несколько сотен километров. Особое внимание уделите пыльникам – их повреждение приводит к попаданию грязи и быстрому износу шарниров.
Неправильный выбор инструмента – вторая распространенная проблема. Для точной настройки используйте только специализированную линейку для схождения с ценой деления не более 1 мм. Самодельные приспособления из подручных материалов дают погрешность до 5 мм, что критично для Газели. Если линейки нет, возьмите в аренду или купите недорогую модель – экономия здесь обернется повышенным расходом топлива и неравномерным износом шин.
Третья ошибка – регулировка на неровной поверхности. Даже небольшой уклон площадки (более 1 градуса) искажает показания. Выбирайте идеально ровную площадку или используйте лазерный уровень для проверки горизонта. Если такой возможности нет, загоните автомобиль на смотровую яму с бетонным покрытием – это минимизирует погрешности. Не забывайте, что при наклоне кузова на 2 градуса схождение может измениться на 0,5–1 мм.
Четвертая ошибка – пренебрежение предварительным прогревом шин. Холодные шины имеют меньший диаметр, что влияет на точность измерений. Проедьте 5–7 км перед регулировкой, чтобы шины достигли рабочей температуры. Разница в диаметре между холодной и прогретой шиной может достигать 2–3 мм, что эквивалентно ошибке в схождении на 0,5–0,8 мм.
Пятая ошибка – неверное положение рулевого колеса. Перед измерениями убедитесь, что руль стоит строго прямо. Для этого выровняйте колеса по прямой и зафиксируйте руль скотчем или специальным фиксатором. Даже небольшой перекос руля (на 2–3 градуса) приводит к ошибке в схождении до 1 мм. На Газели с гидроусилителем дополнительно проверьте уровень жидкости – ее недостаток вызывает «плавание» руля.
Шестая ошибка – регулировка только одной стороны. Схождение на Газели настраивается симметрично: изменение длины одной рулевой тяги требует аналогичной корректировки на другой. Если этого не сделать, автомобиль будет тянуть в сторону, а шины износятся неравномерно. После регулировки обязательно проверьте развал – на Газели он часто «уходит» при изменении схождения из-за особенностей конструкции подвески.
Седьмая ошибка – игнорирование нагрузки на автомобиль. Схождение на Газели зависит от загрузки: для пустого автомобиля норма составляет 1–3 мм, для груженого – 3–5 мм. Регулируйте схождение с учетом типичной нагрузки. Если автомобиль эксплуатируется в основном с грузом, настройте схождение на 4 мм. Неправильная настройка приведет к «рысканию» на скорости и ускоренному износу протектора по краям.
Восьмая ошибка – отсутствие контрольной проверки после регулировки. После настройки проедьте 10–15 км по ровной дороге и повторно замерьте схождение. Если показания изменились более чем на 0,5 мм, ищите причину: ослабленные контргайки, деформированные тяги или неисправный рулевой механизм. На Газели часто встречается проблема с люфтом в рулевой колонке – устраните его до регулировки схождения, иначе настройка будет нестабильной.
