Как смазать заднюю втулку велосипеда стелс

Задняя втулка велосипеда Stels – ключевой узел, отвечающий за плавность хода и долговечность трансмиссии. В моделях Stels Navigator, Stels Pilot и Stels Energy используются втулки на промышленных подшипниках или конусных подшипниках с чашками, требующие регулярного обслуживания. Средний интервал смазки – каждые 3000–5000 км или при появлении посторонних шумов, люфта или затруднённого вращения колеса.

Для работы потребуется: шестигранники на 5 и 6 мм, плоская отвёртка, съёмник кассеты (если установлена кассета), смазка для подшипников (например, Shimano Premium Grease, Finish Line Ceramic или Motul Tech Grease), ветошь и керосин для очистки. Избегайте универсальных смазок типа «Литол-24» – они не рассчитаны на высокие нагрузки и температуры, характерные для велосипедных подшипников.

Перед началом демонтажа зафиксируйте велосипед в вертикальном положении или снимите колесо. Если втулка на конусных подшипниках, потребуется регулировка затяжки конусов после смазки – для этого используйте динамометрический ключ с моментом 3–5 Н·м. В моделях с промышленными подшипниками (например, Stels Navigator 850) достаточно заменить смазку внутри корпуса, не разбирая подшипники полностью.

Основные ошибки при смазке: перелив смазки (приводит к её выдавливанию и загрязнению тормозных поверхностей), использование абразивных очистителей (повреждают сепараторы подшипников) и неправильная затяжка контргаек (вызывает люфт или перетяжку). После сборки проверьте вращение колеса – оно должно быть свободным, без заеданий и посторонних звуков.

Какие инструменты и материалы понадобятся для работы

Для разборки и смазки задней втулки велосипеда Stels потребуется набор ключей: конусный ключ на 15 мм (для большинства моделей), рожковый или накидной ключ на 17 мм для контргайки, а также шестигранник на 5 или 6 мм, если втулка оснащена креплением под эксцентрик. Обязателен съёмник кассеты – чаще всего подходит инструмент с цепным хлыстом и головкой на 24 зубца (например, Park Tool FR-5.2). Без него снять кассету не получится, даже если втулка разборная.

Смазочные материалы зависят от типа втулки. Для подшипников открытого типа (насыпных) используйте густую консистентную смазку: Литол-24, ЦИАТИМ-201 или специализированные велосипедные составы вроде Finish Line Premium Grease. Закрытые промышленные подшипники (серии 6000, 6200) смазывать не нужно – их заменяют целиком при износе. Для очистки деталей подготовьте обезжириватель: White Spirit, бензин «Калоша» или профессиональные средства типа Muc-Off Bike Cleaner.

Дополнительно пригодятся: ветошь без ворса (микрофибра или хлопок), медицинский шприц на 20–50 мл с иглой для точечного нанесения смазки, тонкая отвёртка или шило для извлечения пыльников, а также ёмкость для промывки шариков подшипников (например, пластиковый лоток). Если втулка с тормозным механизмом (планетарная), потребуется отдельная смазка для шестерён – Shimano Nexus Oil или аналоги.

Работайте на ровной поверхности с хорошим освещением. Избегайте использования WD-40 или подобных аэрозолей в качестве смазки – они вымывают заводскую консистенцию и не обеспечивают длительной защиты. Для финальной сборки приготовьте динамометрический ключ (если есть) – момент затяжки контргайки должен составлять 30–40 Н·м, чтобы избежать перекоса конусов.

Как правильно снять заднее колесо с велосипеда Стелс

Перед началом работы переключите цепь на самую маленькую звезду кассеты, чтобы минимизировать натяжение и облегчить снятие. На моделях Стелс с ободными тормозами разожмите тормозные колодки, сдвинув рычаг на суппорте или отсоединив трос. Для дисковых тормозов этот шаг не требуется, но убедитесь, что ротор не загрязнён маслом.

Если велосипед оснащён эксцентриковым зажимом, откройте его, повернув рычаг на 180° против часовой стрелки и ослабив гайку на противоположной стороне. На моделях с гайками потребуется ключ на 15 или 17 мм – открутите их до конца, придерживая колесо, чтобы оно не выпало.

• Для велосипедов с планетарной втулкой (например, Shimano Nexus) отсоедините трос переключения передач, вытащив его из держателя на раме.
• На моделях с классической трансмиссией снимите цепь со звезды, используя съёмник или просто сдвинув её вручную.
• Если установлен защитный кожух цепи, открутите его крепёжные болты шестигранником на 4 или 5 мм.

Приподнимите заднюю часть велосипеда, чтобы колесо свободно висело. На моделях Стелс с амортизаторами убедитесь, что подвеска не мешает – при необходимости зафиксируйте её в сжатом положении. Аккуратно вытащите колесо из дропаутов, слегка наклонив его вперёд, чтобы избежать зацепления цепи за кассету.

Если колесо не снимается, проверьте наличие дополнительных креплений: на некоторых моделях Стелс установлены защитные шайбы или пружинные зажимы на оси. Их нужно снять перед извлечением колеса. Не прилагайте чрезмерных усилий – это может повредить дропауты или ось.

После снятия осмотрите ось и подшипники втулки на предмет загрязнений или износа. Если планируется смазка, очистите поверхности от старой смазки и грязи ветошью, смоченной в керосине или специальном обезжиривателе. Не используйте абразивные материалы – они могут повредить полированные поверхности.

При обратной установке колеса убедитесь, что оно правильно встало в дропауты: ось должна полностью войти в пазы, а ротор дисковых тормозов – точно между колодками. Затяните эксцентрик или гайки с моментом 5–7 Н·м, чтобы избежать люфта или перетяжки. Проверьте работу тормозов и переключения передач перед поездкой.

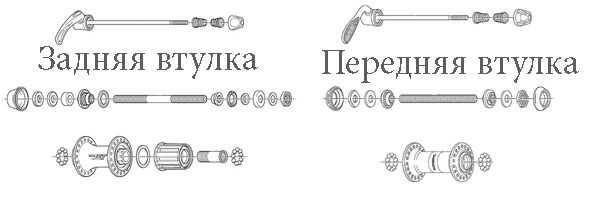

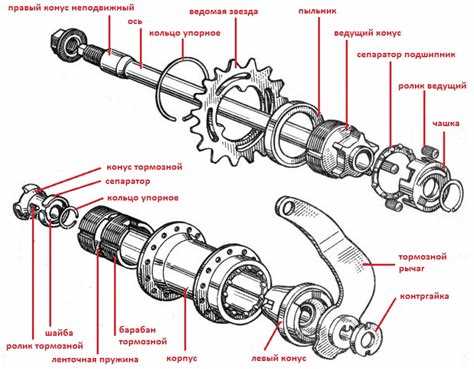

Разборка задней втулки: последовательность действий

Перед началом разборки зафиксируйте велосипед в вертикальном положении, сняв заднее колесо. Для моделей Стелс с эксцентриковой затяжкой ослабьте рычаг и открутите гайку против часовой стрелки, удерживая ось ключом на 15 мм. Если втулка закреплена гайками, используйте ключи на 17 мм для контргайки и 15 мм для основной гайки – откручивайте их поочередно, начиная с контргайки.

Снимите звездочку кассеты с помощью съемника кассеты и хлыста. Для втулок Стелс чаще всего применяется стандартный съемник Shimano (FR-5.2) или аналог под шлицы 12 зубьев. Закрепите хлыст на большой звезде, удерживая кассету от проворачивания, и вращайте съемник против часовой стрелки ключом на 24 мм. Если звезды прикипели, нанесите проникающую смазку на шлицы и выждите 10–15 минут.

Извлеките ось втулки, предварительно сняв пыльники с обеих сторон. На моделях с промподшипниками (например, Стелс Навигатор 500) ось вынимается вместе с конусными гайками и шариками. Если втулка на насыпных подшипниках, аккуратно снимите шарики пинцетом или магнитной отверткой, уложив их в чистую емкость – количество шариков с каждой стороны должно совпадать (обычно 9–11 штук диаметром 3/16″).

Открутите конусные гайки с оси, используя ключ на 13 мм или 14 мм в зависимости от модели. Правая гайка (со стороны кассеты) обычно имеет левую резьбу – вращайте её по часовой стрелке для ослабления. Следите за положением регулировочных шайб: они определяют предварительный натяг подшипников. Снимите их и промаркируйте, чтобы сохранить исходную последовательность при сборке.

Проверьте состояние чашек подшипников внутри корпуса втулки. На моделях Стелс чашки могут быть запрессованы или иметь резьбу. Если чашки съемные, выкрутите их специальным съемником или аккуратно выбейте молотком через деревянную проставку. Неразборные чашки очищайте от старой смазки и грязи без демонтажа – используйте ветошь и очиститель на основе изопропилового спирта.

Особое внимание уделите сальникам. На втулках Стелс они часто выполнены из резины или фторопласта и могут быть повреждены при неаккуратном снятии. Подденьте сальники тонкой отверткой или пластиковым шпателем, избегая царапин на посадочных местах. Если сальник деформирован или потерял эластичность, замените его на новый – артикул для большинства моделей Стелс: 100-0012 (резиновый) или 100-0013 (фторопластовый).

После разборки промойте все детали в керосине или специализированном очистителе для подшипников (например, Finish Line Citrus Degreaser). Сушите компоненты сжатым воздухом или на открытом воздухе, избегая высоких температур. Осмотрите поверхности конусов и чашек на предмет выработки: глубокие канавки или точечная коррозия – повод для замены деталей. Для втулок Стелс используйте оригинальные запчасти или аналоги от Shimano (конусы – Y-3TJ 98030, чашки – Y-3TJ 98040).

Очистка деталей втулки перед нанесением смазки

Снимите колесо с велосипеда и зафиксируйте ось в тисках через мягкие прокладки (резина, ткань) или используйте специальный стенд для разборки втулок. Открутите контргайку ключом на 15–17 мм, затем конус – ключом на 13–14 мм. Извлеките ось вместе с подшипниками, аккуратно поддевая их пластиковой лопаткой или отвёрткой с широким жалом, чтобы не повредить сепараторы. Если подшипники шариковые без сепаратора, соберите шарики в отдельную ёмкость с керосином или уайт-спиритом – их должно быть 9 штук на каждой стороне втулки Стелс Navigator 500/600.

Промойте все металлические детали (ось, конусы, контргайки, корпус втулки) в ванночке с растворителем: подойдёт бензин «Калоша» или технический керосин. Для удаления застарелой смазки и абразивных частиц используйте жёсткую синтетическую кисть (например, зубную щётку с щетиной средней жёсткости) и безворсовую салфетку. Особое внимание уделите канавкам конусов и резьбе оси – там скапливается до 70% загрязнений. После промывки продуйте детали сжатым воздухом или просушите на открытом воздухе 10–15 минут.

Проверьте состояние подшипников: шарики не должны иметь сколов, трещин или следов коррозии, а сепараторы – деформаций. Для втулок с промышленными подшипниками (например, Стелс Pilot 950) осмотрите внешнее и внутреннее кольца на предмет выработки – задиры глубиной более 0,1 мм требуют замены подшипника. Протрите посадочные места в корпусе втулки чистой ветошью, смоченной в спирте, чтобы удалить остатки растворителя и обеспечить адгезию новой смазки.

Если на деталях обнаружены следы ржавчины, обработайте их преобразователем ржавчины (например, «Цинкарь») с последующей нейтрализацией 5% раствором соды. После высыхания нанесите тонкий слой консервационной смазки (Литол-24) на резьбу оси и конусов, чтобы предотвратить коррозию при хранении. Сборку начинайте только после полного высыхания всех деталей – остатки влаги снижают эффективность смазки на 30–40%.

Выбор подходящей смазки для задней втулки Стелс

Задняя втулка велосипедов Стелс, особенно моделей Navigator и Pilot, чаще всего оснащена промышленными подшипниками или насыпными шариками. Для промышленных подшипников (например, втулки с маркировкой «sealed bearing») оптимальна густая консистентная смазка с классом NLGI 2–3, такая как Mobilgrease XHP 222 или Liqui Moly LM 50. Эти составы устойчивы к вымыванию водой и сохраняют вязкость при температурах от -20°C до +120°C, что критично для российских условий эксплуатации. Избегайте универсальных автомобильных смазок – они содержат присадки, агрессивные к пластиковым сепараторам подшипников.

Для втулок с насыпными шариками (характерно для бюджетных моделей Стелс, например, Stels Energy 260) требуется менее вязкая смазка, способная проникать между шариками и обоймами. Здесь подойдет ЦИАТИМ-201 или Shell Gadus S2 V220 – они обеспечивают минимальное сопротивление качению и защищают от коррозии. Важно: смазка должна быть нейтральна к резиновым уплотнениям, иначе сальники разбухнут и перестанут удерживать грязь. Проверяйте pH-нейтральность состава по техническому паспорту.

Владельцам велосипедов Стелс, эксплуатируемых в условиях повышенной влажности (например, при частых поездках по лужам или в дождь), рекомендуется использовать смазки с антикоррозийными присадками на основе молибдена или лития. Хорошо зарекомендовали себя Motul Tech Grease 300 и Castrol LMX Li-Komplexfett. Эти продукты формируют на поверхностях металла защитную пленку, предотвращающую окисление даже при прямом контакте с водой. Для сравнения: обычная литоловая смазка вымывается за 2–3 недели интенсивной эксплуатации в сырую погоду.

При выборе смазки учитывайте тип тормозной системы. Втулки с дисковыми тормозами (например, в Stels Navigator 890 MD) требуют термостойких составов, так как нагрев от ротора передается на подшипники. Здесь подойдет Kluber Isoflex Topas NB 52 или Dow Corning Molykote BR2 Plus – они сохраняют стабильность при температурах до +180°C. Для втулок с ободными тормозами термостойкость менее критична, но важна устойчивость к пыли, так как колодки стирают обод и образуют абразивную взвесь.

Нанесение смазки на подшипники и конусные поверхности

Перед нанесением смазки очистите подшипники и конусные поверхности от старой смазки и загрязнений. Используйте безворсовую ткань и обезжириватель (например, уайт-спирит или изопропиловый спирт). Особое внимание уделите дорожкам качения подшипников – даже микроскопические частицы песка или металлической стружки ускоряют износ. После очистки просушите детали сжатым воздухом или дайте им высохнуть естественным путем в течение 5–10 минут.

Для смазки задней втулки велосипеда Стелс подходит консистентная смазка с классом NLGI 2 (например, Shimano Premium Grease, Finish Line Teflon Grease или Motul Tech Grease 300). Нанесите тонкий слой смазки на дорожки качения подшипников с помощью пластикового шпателя или пальца в перчатке. Избегайте избытка – лишняя смазка будет выдавливаться при сборке, загрязняя втулку и привлекая пыль. Для шариковых подшипников диаметром 3/16″ (4,76 мм) достаточно 0,3–0,5 г смазки на каждую сторону.

• Конусные поверхности смазывайте равномерно, уделяя внимание зонам контакта с шариками. Нанесите смазку на резьбу конусов и контргаек – это предотвратит их прикипание и облегчит последующую регулировку.
• При использовании открытых подшипников (сепараторных или насыпных) распределите шарики по смазанной дорожке, затем аккуратно установите конус, избегая смещения шариков.
• Для герметичных промышленных подшипников (если они предусмотрены конструкцией втулки) смазка не требуется – их ресурс рассчитан на весь срок службы.

После нанесения смазки соберите втулку в обратном порядке, начиная с установки оси и подшипников. Затягивайте конусы динамометрическим ключом с усилием 5–7 Н·м, проверяя плавность вращения колеса. Излишки смазки, выступившие по краям, удалите чистой тканью – это снизит риск попадания грязи в механизм. Первые 50–100 км после обслуживания избегайте сильных нагрузок, чтобы смазка равномерно распределилась.

Периодичность повторного смазывания зависит от условий эксплуатации: при езде по сухим дорогам – каждые 3000–5000 км, в дождь или грязь – каждые 1000–1500 км. Признаки необходимости обслуживания: повышенный шум, люфт или затрудненное вращение колеса. Использование смазки с тефлоном или молибденом продлевает интервал между обслуживанием на 20–30%.
