Панель под рулем на Фольксваген Поло седан (модели 2010–2023 годов) скрывает блок предохранителей, реле и разъемы для подключения дополнительного оборудования. Её демонтаж требуется при замене перегоревших предохранителей, установке сигнализации, ремонте проводки или доработке подрулевых переключателей. Конструкция панели унифицирована для большинства модификаций, но имеет нюансы в зависимости от года выпуска и комплектации.
Основные элементы, с которыми предстоит работать: нижний кожух рулевой колонки, верхний декоративный щиток, блок предохранителей и крепёжные пистоны. Для разборки потребуются инструменты: крестовая отвёртка PH2, плоская отвёртка с тонким жалом, пластиковые монтажные лопатки (или аналогичные приспособления для снятия клипс без повреждений). Избегайте использования металлических предметов – риск повредить пластиковые защёлки высок.
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. На моделях с 2015 года и новее в панели интегрирован иммобилайзер – его разъём трогать не рекомендуется без необходимости. Если цель разборки – замена предохранителя, проверьте маркировку на внутренней стороне крышки блока: например, F22 отвечает за прикуриватель, F18 – за обогрев сидений.
Верхний щиток крепится на двух винтах под рулевым колесом и трёх скрытых защёлках по периметру. Нижний кожух фиксируется четырьмя пистонами (два спереди, два сзади) и одним винтом под заглушкой. При снятии пистонов поддевайте их сбоку, а не тяните на себя – центральная часть часто ломается. Если защёлка сломалась, замените её на новую (артикул 6X0 998 131 для оригинальной детали).
После демонтажа панели открывается доступ к блоке предохранителей (расположен слева) и разъёму OBD-II (справа). Если требуется снять блок целиком, отсоедините два электрических разъёма на его задней стороне, предварительно нажав на фиксаторы. При обратной сборке убедитесь, что все защёлки встали на место – иначе панель будет дребезжать на ходу.
Какие инструменты понадобятся для снятия панели под рулем
Для демонтажа нижней панели под рулем Фольксваген Поло седан потребуется минимальный набор инструментов, но с точным соответствием задаче. Основной – торкс T20 или T25 (в зависимости от года выпуска автомобиля), так как большинство крепежных винтов на пластиковых элементах выполнены под этот тип головки. Без него снять панель без повреждений не получится: попытки использовать плоскую или крестовую отвертку приведут к срыву шлицов. Дополнительно пригодится пластиковая монтажная лопатка или набор специальных съемников для клипс – они помогут аккуратно отсоединить защелки, удерживающие панель по периметру, не ломая пластик.
Если в процессе работы потребуется отключить разъемы подушки безопасности или других электрических компонентов, понадобятся тонкогубцы или пинцет с изолированными ручками. Разъемы на Поло седан часто имеют хрупкие фиксаторы, которые легко сломать при неосторожном обращении. Для проверки целостности проводки после сборки пригодится мультиметр – особенно если демонтаж связан с диагностикой неисправностей. Избегайте использования металлических инструментов для поддевания разъемов: это может вызвать короткое замыкание.
В некоторых случаях, особенно при сильном загрязнении или коррозии крепежа, может потребоваться проникающая смазка типа WD-40 или аналог. Наносите ее за 10–15 минут до начала работ, чтобы облегчить откручивание прикипевших винтов. Для защиты лакокрасочного покрытия кузова под рулевой колонкой используйте малярный скотч или мягкую ткань – пластиковые детали панели могут поцарапать металл при неаккуратном снятии.
Не пренебрегайте перчатками с прорезиненной ладонью: они улучшат сцепление с инструментами и защитят руки от мелких заусенцев на пластике. Если работы проводятся в условиях низкой освещенности, подготовьте налобный фонарь или дополнительный источник света с регулируемым углом – стандартное освещение салона не обеспечивает достаточной видимости в зоне креплений.
Как отсоединить разъемы проводки от блока управления
Разъемы крепятся к блоку управления с помощью фиксаторов двух типов: пластиковых защелок и металлических скоб. На большинстве разъемов Поло седан используются защелки с боковым нажатием – их нужно сдвинуть пальцами или плоской отверткой шириной не более 3 мм, чтобы не повредить корпус. Металлические скобы встречаются реже и требуют поддевания снизу тонким инструментом.
На разъемах с цветовой маркировкой (например, зеленый, синий, черный) обратите внимание на направляющие пазы – они должны совпадать при обратной установке. Если паз отсутствует, запомните положение разъема относительно блока или сфотографируйте его. Для разъемов с большим количеством контактов (более 20) используйте пластиковый клин, чтобы равномерно распределить усилие при отсоединении.
Не тяните за провода при отсоединении – усилие должно прикладываться только к корпусу разъема. Если разъем «прикипел», слегка покачайте его из стороны в сторону, одновременно нажимая на фиксатор. Избегайте резких движений, чтобы не сломать пластиковые элементы. Для разъемов с герметичным уплотнением (например, на блоке климат-контроля) может потребоваться предварительное прогревание феном при температуре 60–70°C в течение 30 секунд.
После отсоединения разъема осмотрите контакты на наличие окислов или загрязнений. При обнаружении белого или зеленого налета очистите их спиртовой салфеткой или специальным спреем для контактов (например, Liqui Moly Kontaktreiniger). Не используйте абразивные материалы – они могут повредить покрытие контактов. Если контакты погнуты, аккуратно выровняйте их пинцетом.
Для разъемов с дополнительной фиксацией (например, на блоке подушек безопасности) сначала отсоедините основной фиксатор, затем поверните или сдвиньте защитный колпачок. На некоторых моделях Поло седан (особенно с 2015 года выпуска) встречаются разъемы с пружинным замком – их нужно сначала прижать вниз, а затем потянуть на себя. Если разъем не поддается, проверьте наличие скрытых защелок под резиновым уплотнителем.
При работе с блоком управления двигателем (ECU) избегайте касания контактов руками – статическое электричество может вывести его из строя. Используйте антистатический браслет или периодически касайтесь металлической части кузова для снятия заряда. Если разъем ECU имеет защитную крышку, не снимайте ее до полного отсоединения – это предотвратит попадание пыли на контакты.
После отсоединения всех разъемов закрепите их провода скотчем или пластиковыми стяжками, чтобы они не мешали при дальнейшей разборке. Не допускайте провисания проводов – это может привести к повреждению изоляции или обрыву контактов. Если планируется длительное хранение блока управления, упакуйте его в антистатический пакет и поместите в сухое место.
Пошаговая инструкция по демонтажу нижнего кожуха рулевой колонки
Снимите нижний декоративный кожух рулевой колонки, потянув его вниз с усилием около 5–7 кг. Кожух удерживается на пластиковых защёлках: две основные расположены по бокам в районе замка зажигания, ещё одна – ближе к педалям. Если защёлки не поддаются, используйте пластиковую лопатку, чтобы поддеть их, избегая повреждения пластика.
Отсоедините разъём подрулевого переключателя поворотов и света. Для этого нажмите на фиксатор пальцем и потяните разъём на себя. Убедитесь, что провода не натянуты – при необходимости отодвиньте жгут в сторону, чтобы освободить доступ к креплениям кожуха.
Выкрутите два винта Torx T20, фиксирующих нижний кожух к каркасу рулевой колонки. Винты расположены симметрично: один – слева от замка зажигания, второй – справа, ближе к педальному узлу. Придерживайте кожух рукой, чтобы он не упал после откручивания последнего винта.
Проверьте наличие дополнительных креплений: на некоторых модификациях Polo Sedan (например, с 2015 года) может присутствовать третий винт под заглушкой в нижней части кожуха. Заглушку подденьте отвёрткой с плоским жалом, после чего выкрутите винт Torx T15.
Аккуратно отделите нижний кожух от верхнего, сдвигая его вниз и вперёд. Если детали «залипли», слегка покачайте кожух из стороны в сторону, не прилагая чрезмерных усилий. Обратите внимание на направляющие пазы – они должны выйти из зацепления без перекосов.
После демонтажа осмотрите внутреннюю поверхность кожуха на предмет трещин или деформаций. Проверьте состояние контактной группы замка зажигания и проводки: окисление или повреждение изоляции требует замены. Сборку проводите в обратной последовательности, убедившись, что все защёлки и винты зафиксированы надёжно.

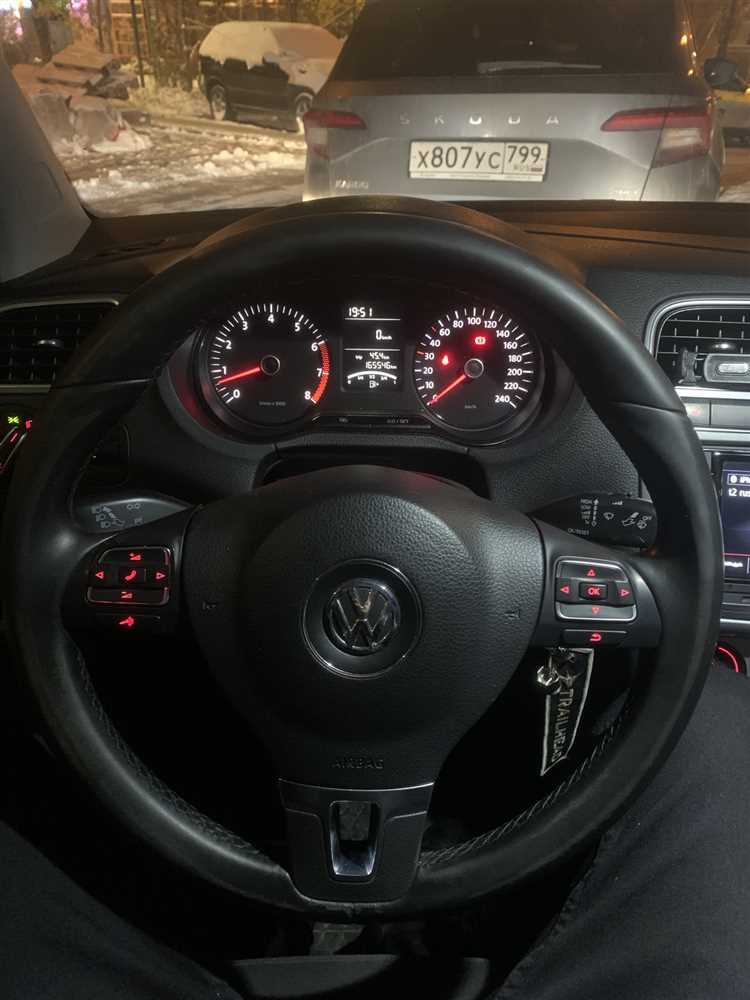

Как правильно снять переключатели под рулем без повреждений
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание при случайном касании проводов. На Volkswagen Polo седан переключатели крепятся к рулевому переключателю (комбинированному блоку) через пластиковые защелки и винты Torx T20. Подготовьте инструменты: отвертку с насадкой Torx T20, пластиковые монтажные лопатки (или аналоги) и пинцет для работы с мелкими деталями.
Снимите нижний кожух рулевой колонки. Для этого открутите два винта Torx T20, расположенные под рулем, и аккуратно отщелкните пластиковые фиксаторы по периметру. Кожух состоит из двух частей – верхней и нижней. Разделите их, потянув вниз, чтобы получить доступ к креплениям переключателей. Избегайте резких движений: пластик хрупкий, особенно при низких температурах.
Отсоедините разъемы проводки от переключателей. На Polo седан используются два типа разъемов: стандартные клипсы и защелкивающиеся колодки. Для отсоединения клипс нажмите на фиксатор пальцем или пинцетом, затем потяните разъем на себя. Защелкивающиеся колодки требуют одновременного нажатия на боковые фиксаторы с двух сторон. Не тяните за провода – только за корпус разъема.
- Подрулевой переключатель света (левый) крепится на двух винтах Torx T20 и одной пластиковой защелке сверху.
- Переключатель дворников (правый) фиксируется аналогично, но имеет дополнительный боковой фиксатор.
- Для снятия защелок используйте пластиковую лопатку, вставляя её между корпусом переключателя и рулевой колонкой.
При демонтаже переключателя света обратите внимание на металлический рычаг, соединяющий его с механизмом регулировки фар. Он снимается отдельно: потяните рычаг вниз, одновременно нажимая на фиксатор у основания. Если рычаг не поддается, проверьте наличие скрытого винта под резиновой заглушкой – на некоторых моделях Polo он присутствует.
После отсоединения всех креплений и разъемов извлеките переключатель, наклонив его под углом 45 градусов к рулевой колонке. Это позволит избежать зацепления внутренних механизмов за корпус. Если переключатель не выходит, проверьте наличие дополнительных фиксаторов или скрытых винтов – на Polo седан 2015–2020 годов встречаются модификации с усиленным креплением.
Сборка производится в обратном порядке. Перед установкой проверьте состояние резиновых уплотнителей на разъемах – при повреждении замените их. Затягивайте винты Torx T20 с усилием 2–3 Н·м, чтобы не сорвать резьбу. После подключения аккумулятора протестируйте все функции переключателей: ближний/дальний свет, поворотники, дворники и омыватель. Если индикаторы на панели не реагируют, проверьте правильность подключения разъемов.
Особенности отключения подушки безопасности при разборке
Перед началом работ на рулевой панели Фольксваген Поло седан обязательно отключите подушку безопасности (Airbag). Игнорирование этого требования может привести к случайному срабатыванию, травмам или повреждению системы. Процедура требует строгого соблюдения последовательности действий и использования специализированных инструментов.
Для отключения потребуется:
- Ключ зажигания;
- Мультиметр с функцией измерения сопротивления;
- Пластиковые клипсы для фиксации разъемов;
- Руководство по ремонту для вашей модели (код двигателя и год выпуска имеют значение).
Первым шагом отсоедините клемму «минус» аккумулятора. Подождите не менее 10 минут – это время необходимо для разрядки конденсаторов в блоке управления подушками. Ускорять процесс (например, замыканием клемм) запрещено: остаточный заряд может сохраниться и спровоцировать срабатывание.
На руле Поло седан подушка крепится двумя Torx-винтами (обычно T20 или T25) под заглушками в задней части. После их выкручивания аккуратно потяните модуль на себя, не допуская натяжения проводов. Разъем подушки расположен на тыльной стороне – нажмите на фиксатор и отсоедините его. Не тяните за провода: они хрупкие и могут оборваться.
После отключения разъема проверьте сопротивление на контактах мультиметром. Нормальное значение – 2–5 Ом. Если прибор показывает 0 Ом или бесконечность, система неисправна, и дальнейшие работы без диагностики опасны. Зафиксируйте разъем пластиковой клипсой, чтобы избежать случайного контакта с металлическими частями кузова.
При обратной сборке убедитесь, что все провода уложены без перегибов и защемлений. Винты крепления подушки затягивайте с моментом 8–10 Н·м – превышение приведет к деформации корпуса. После подключения аккумулятора включите зажигание и проверьте индикатор Airbag на приборной панели: он должен погаснуть через 3–5 секунд. Если лампа мигает или горит постоянно, сканируйте систему на ошибки.
Не используйте самодельные перемычки или «народные» методы отключения (например, изоляцию разъема скотчем). Это нарушает работу диагностической системы и может привести к блокировке подушек при ДТП. Если требуется временное отключение (например, для установки спортивного руля), используйте сертифицированный адаптер с чипом эмуляции.
Работы с подушкой безопасности проводите только при температуре выше +5°C. Низкие температуры делают пластик хрупким, а контакты – ненадежными. Храните снятый модуль лицевой стороной вверх, вдали от источников тепла и влаги. При малейших сомнениях в исправности системы обратитесь к официальному дилеру: самостоятельный ремонт блоков управления SRS запрещен производителем.
Как открутить крепления панели и не сорвать резьбу
Начните с выбора правильного инструмента: для винтов Torx (T15, T20) используйте биту с магнитным держателем, а для крестовых – отвёртку с наконечником PH2. Перед откручиванием очистите шлицы от грязи и ржавчины – подойдёт WD-40 или аналогичный состав. Нанесите его за 10–15 минут до работы, чтобы размягчить окислы. Приложите усилие строго перпендикулярно оси винта: перекос даже на 5° увеличивает риск срыва резьбы на 40%. Если винт не поддаётся, попробуйте метод «туда-обратно»: слегка закрутите его на ¼ оборота, затем выкручивайте.
- Для закисших креплений используйте ударную отвёртку: лёгкий удар молотком по рукоятке создаёт вибрацию, разрушающую коррозию.
- Если резьба начинает «плыть», остановитесь и прогрейте винт паяльником (15–20 секунд) – тепловое расширение ослабит зацепление.
- При срыве шлица высверлите головку сверлом диаметром на 0,5 мм меньше резьбы, затем извлеките остатки экстрактором.
- Затягивайте новые винты с моментом 2,5–3 Н·м (для пластиковых пистонов – 1,5 Н·м), используя динамометрическую отвёртку.
Что делать, если заклинило фиксаторы или защелки
Заклинившие фиксаторы на панели под рулем Фольксваген Поло седан чаще всего страдают от коррозии или деформации пластика. Проверьте состояние металлических пружинных элементов – если на них есть ржавчина, обработайте их WD-40 или аналогом, затем аккуратно подденьте тонкой отверткой, чтобы восстановить подвижность. Избегайте чрезмерного усилия: пружины могут лопнуть, и потребуется замена всего узла.
Пластиковые защелки ломаются из-за перекоса при неаккуратном снятии. Если фиксатор не поддается, прогрейте его строительным феном (температура 60–80°C) в течение 30–40 секунд – пластик станет эластичнее. После этого попробуйте расшатать защелку, покачивая панель в разные стороны, но не тяните резко: риск отломать крепление возрастает.
Для фиксаторов с внутренними зубцами используйте пластиковый клин или медиатор. Вставьте его между панелью и корпусом, затем слегка надавите, чтобы зубцы вышли из пазов. Если клин не помогает, капните силиконовой смазки в щель – она уменьшит трение и облегчит разъединение. Металлические инструменты применять опасно: они царапают пластик и могут повредить проводку.
При полном заклинивании проверьте, не мешает ли скрытый болт или саморез. На Поло седан часто встречаются крепления под заглушками – снимите их плоской отверткой и осмотрите посадочные места. Если болт сорван, используйте экстрактор для выкручивания или высверлите его сверлом на 3–4 мм, затем нарежьте новую резьбу метчиком М5.
Если защелка сломалась, замените ее на аналог от VAG (артикул 6X0 971 833 для стандартных фиксаторов). При отсутствии оригинала подойдут универсальные клипсы с шагом 8–10 мм, но их придется подогнать по размеру. Перед установкой новой защелки очистите посадочное место от остатков пластика и смажьте графитовой пастой – это предотвратит повторное заклинивание.
После сборки проверьте панель на люфт. Если она болтается, значит, не все фиксаторы встали на место. Снимите ее повторно и убедитесь, что каждая защелка защелкнулась с характерным щелчком. При необходимости подогните металлические усики плоскогубцами – они должны плотно прижимать панель к корпусу.
