BMW E39 – машина, где стартер выходит из строя чаще, чем в других моделях. Причина – конструктивные особенности: агрегат расположен в труднодоступном месте, под впускным коллектором, и подвержен перегреву из-за близкого расположения к выпускному коллектору. Средний ресурс штатного стартера на моторах M54 и M52 – 120–150 тысяч километров, но при агрессивной езде или частых коротких поездках он может потребовать замены уже на 80–100 тысячах. Симптомы неисправности: задержка при запуске, металлический скрежет, щелчки реле без прокрутки двигателя.
Для замены потребуется набор головок (10, 13, 17 мм), удлинители, карданный шарнир, динамометрический ключ (момент затяжки болтов стартера – 45 Н·м), а также новый стартер – оригинал (Bosch 0 001 108 211) или проверенные аналоги (ERA 220240, Valeo 438285). Избегайте дешевых китайских реплик: они часто не выдерживают температурных нагрузок и выходят из строя через 10–15 тысяч километров. Перед началом работ отключите аккумулятор – клемму «минус» – и слейте охлаждающую жидкость (около 2 литров) через нижний патрубок радиатора, чтобы избежать пролива при снятии впускного коллектора.
На моторах M54 и M52TU процедура отличается: на M54 стартер крепится тремя болтами, на M52TU – двумя. В обоих случаях потребуется демонтировать впускной коллектор (6 болтов на 10 мм, 2 шланга системы вентиляции картера, датчик MAP) и теплозащитный экран (2 болта на 13 мм). На M57 стартер расположен выше, но доступ к нему осложнен турбиной – здесь придется дополнительно снимать кронштейн крепления трубок интеркулера. Работайте в перчатках: острые края теплозащитного экрана легко режут руки.
После установки нового стартера проверьте плотность прилегания к блоку цилиндров – зазор между корпусом и посадочным местом недопустим. Подключите аккумулятор и запустите двигатель 3–4 раза подряд, чтобы убедиться в отсутствии посторонних шумов. Если стартер крутит с натугой, проверьте состояние зубьев маховика – на E39 они часто изнашиваются неравномерно. В случае необходимости замените маховик вместе со сцеплением: попытки сэкономить приведут к повторному демонтажу стартера через 5–10 тысяч километров.
Необходимые инструменты и запчасти для замены стартера
Для замены стартера на BMW E39 потребуется набор специфических инструментов, адаптированных под конструкцию двигателя и крепежные элементы автомобиля. Базовый комплект включает торцевые головки на 10, 13, 16 и 18 мм – стандартные размеры для болтов стартера и кронштейнов. Обязательно наличие удлинителей для головок (100–150 мм) и карданного шарнира: доступ к нижним креплениям затруднен, а без них демонтаж превратится в многочасовую борьбу с закисшими соединениями. Не обойтись без динамометрического ключа с диапазоном 20–100 Н·м – момент затяжки болтов стартера критичен для предотвращения перекосов и повреждения посадочного места.
Среди специализированных приспособлений выделим съемник для клемм аккумулятора с изоляцией: штатные контакты на E39 часто окисляются, и грубая сила приведет к обрыву проводов. Для отсоединения электрических разъемов стартера понадобятся тонкогубцы или стриппер – фиксаторы на них хрупкие, особенно на моделях с пробегом свыше 150 тыс. км. Не лишним будет магнитный поддон для сбора мелких деталей: шайбы, гайки и болты легко теряются в подкапотном пространстве, а их отсутствие при сборке чревато вибрациями и шумами.
Запчасти для замены зависят от состояния компонентов. Оригинальный стартер для E39 (артикул Bosch 0 001 108 203 или Valeo D7R137) – оптимальный выбор, но бюджетные аналоги (например, ERA 220255 или JP Group 1151100700) часто требуют доработки посадочных мест. Обязательно замените медные шайбы под клеммами стартера (артикул BMW 12 31 1 712 713) – они деформируются при демонтаже и теряют герметичность. Если при осмотре обнаружен износ втулок стартера (артикул BMW 12 41 1 733 105), их замена предотвратит преждевременный выход нового узла из строя.
Расходные материалы включают:
- Высокотемпературную смазку (например, Liqui Moly LM-50) для обработки шлицов бендикса и резьбовых соединений – защищает от коррозии и облегчает последующий демонтаж.
- Контактную смазку (Kontakt 60 или аналог) для клемм и разъемов – предотвращает окисление и улучшает электропроводность.
- Герметик для резьбовых соединений (Loctite 243) – фиксирует болты стартера, исключая самопроизвольное ослабление из-за вибраций.
- Очиститель электрических контактов (CRC Contact Cleaner) – удаляет оксидную пленку с клемм аккумулятора и стартера.
Для моделей с двигателями M54 (2.5–3.0 л) и M62 (4.4–4.6 л) потребуются дополнительные инструменты. На M54 доступ к стартеру частично перекрыт впускным коллектором – пригодится гибкий удлинитель для трещотки или специальный ключ с изогнутой головкой (например, Hazet 904SG). На M62 стартер расположен глубже, и для его извлечения может понадобиться демонтаж нижней защиты картера – заранее подготовьте домкрат и страховочные стойки. В обоих случаях рекомендуется использовать зеркало на телескопической ручке для осмотра труднодоступных мест.
Перед началом работ проверьте совместимость запчастей по VIN-коду. Например, стартеры для E39 с двигателями M52 и M52TU отличаются посадочными размерами, несмотря на внешнее сходство. Ошибка в подборе приведет к несовпадению крепежных отверстий или некорректной работе бендикса. Для точной идентификации используйте каталоги ETK или ISTA – они учитывают модификации, связанные с годом выпуска и рынком сбыта (европейский, американский, японский).
Подготовка автомобиля и безопасность перед началом работ
Перед демонтажем стартера на BMW E39 убедитесь, что автомобиль установлен на ровной поверхности с уклоном не более 2%. Используйте противооткатные упоры под задние колеса – даже на нейтральной передаче машина может сместиться. Если работа проводится на подъемнике, зафиксируйте его лапы строго по заводским меткам на порогах, указанным в сервисной документации (раздел 01-05).
Отключите аккумуляторную батарею, сняв сначала минусовую клемму ключом на 10 мм, затем плюсовую. Это исключит риск короткого замыкания при случайном касании инструментом клемм стартера или проводки. Храните клеммы в изолированном месте – например, в пластиковом контейнере или обернув их ветошью. На моделях с 2001 года и новее отсоедините также разъем OBD-II, чтобы избежать сбоев в электронике.
Слейте охлаждающую жидкость из нижнего патрубка радиатора в чистую емкость, если стартер расположен за двигателем (модификации M54). Для этого откройте крышку расширительного бачка и ослабьте хомут на патрубке ключом на 7 мм. Объем сливаемой жидкости – около 2 литров. Это предотвратит попадание антифриза на стартер при его извлечении.
Подготовьте инструмент с учетом специфики E39:
- Головки Torx T50 и T55 для болтов крепления стартера;
- Удлинитель на 250 мм с карданным шарниром для доступа к верхнему болту;
- Динамометрический ключ с диапазоном 20–100 Н·м для затяжки;
- Магнитный захват или телескопический пинцет для извлечения мелких деталей из подкапотного пространства.
Проверьте состояние защитных кожухов и уплотнений вокруг стартера. На двигателях M52 и M54 часто встречаются трещины в пластиковом кожухе теплозащиты – замените его, если обнаружены повреждения (артикул 11-13-1-738-431). Это предотвратит попадание грязи и влаги на новый стартер после установки.
Обеспечьте вентиляцию рабочей зоны. При работе в гараже используйте вытяжной вентилятор или откройте ворота на ширину не менее 1,5 метра. Пары бензина и масла, скапливающиеся в подкапотном пространстве, могут вызвать головокружение. Наденьте респиратор с угольным фильтром, если планируете работать более 30 минут.
Заранее подготовьте место для укладки демонтированных деталей. Используйте лоток с ячейками или магнитную доску для болтов и гаек – на E39 стартер крепится тремя болтами разной длины, перепутав которые можно повредить резьбу в блоке. Отметьте их расположение маркером или сфотографируйте перед снятием.
Демонтаж элементов для доступа к стартеру на БМВ Е39
На БМВ Е39 стартер расположен в нижней части двигателя, за правым передним колесом, и закрыт защитными элементами. Первым шагом снимите пластиковый подкрылок: открутите 6 винтов Torx T25 (3 в арке, 3 вдоль порога) и 2 пластиковых пистона в передней части. Отсоедините защёлки по периметру, аккуратно отгибая края – не применяйте силу, чтобы не повредить крепления.
Далее демонтируйте металлическую защиту картера. На моделях с двигателями M52/M54 она крепится 10 болтами M10 (головка на 17 мм): 4 спереди, 4 сзади и 2 по центру. На моторах M62 защита может иметь дополнительный кронштейн – открутите его болты на 13 мм. При снятии защиту поддерживайте рукой, чтобы избежать падения и повреждения масляного поддона.
Для доступа к стартеру потребуется частично демонтировать систему впуска. Отсоедините гофрированный патрубок от корпуса воздушного фильтра, ослабив хомут плоской отвёрткой. Снимите крышку фильтра (2 защёлки) и извлеките фильтрующий элемент. Открутите 3 болта крепления корпуса фильтра (головка на 10 мм) и отодвиньте его в сторону, не отсоединяя электрические разъёмы датчика массового расхода воздуха.
На двигателях M54 и M62 дополнительно снимите кронштейн крепления жгута проводов, зафиксированный двумя болтами на 10 мм. Отведите жгут в сторону, чтобы не мешал при работе. На моторах M52 этот шаг можно пропустить – кронштейн не перекрывает доступ к стартеру. Перед отсоединением проводки от стартера сбросьте давление в топливной системе, сняв предохранитель №32 (10 А) и прокрутив двигатель стартером 5 секунд.

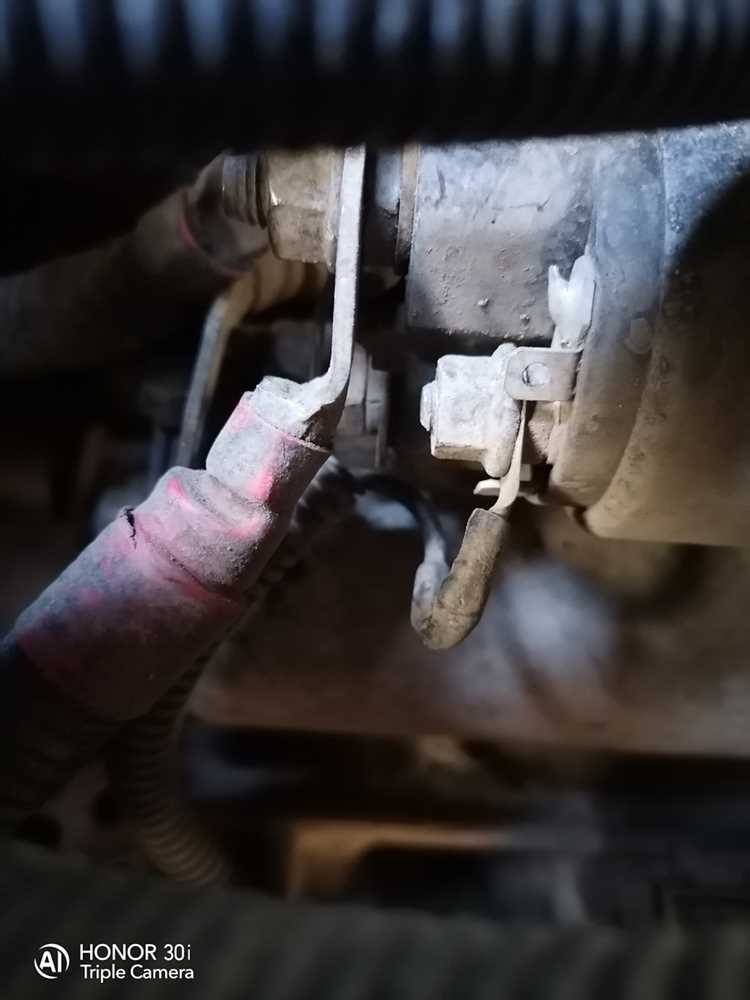

Отсоедините электрические разъёмы от стартера: основной силовой провод (гайка на 13 мм) и управляющий провод (тонкий разъём с защёлкой). Перед откручиванием гайки силового провода очистите контакт от окислов металлической щёткой – это предотвратит падение напряжения при последующем запуске. Запомните положение проводов или сфотографируйте, чтобы не перепутать при установке.
Последним этапом демонтируйте теплозащитный экран стартера, закреплённый двумя болтами на 10 мм. На некоторых модификациях экран может быть прикручен к блоку цилиндров – в этом случае потребуется удлинитель для головки. При обратной сборке замените медные шайбы под силовой клеммой стартера на новые (артикул BMW 07119963210), чтобы исключить утечку тока.
Снятие старого стартера и проверка его состояния
Разберите стартер для детальной диагностики: открутите два стяжных болта M8 (головка на 10 мм) и снимите заднюю крышку. Осмотрите щётки – их длина должна быть не менее 8 мм; износ до 5 мм требует замены щёточного узла. Проверьте состояние коллектора якоря: тёмные подгоревшие участки зачистите мелкозернистой наждачной бумагой (зернистость 1000), глубокие канавки – повод для замены якоря. Измерьте биение коллектора индикатором часового типа: допустимое значение – не более 0,05 мм.
Проверьте бендикс на предмет износа: зубья шестерни не должны иметь сколов или задиров, а обгонная муфта – свободно вращаться в одном направлении и блокироваться в обратном. Смажьте шлицы вала тонким слоем литиевой смазки (например, Литол-24) перед сборкой. Если при прокручивании стартера вручную слышен скрежет или заедание, замените подшипники – передний (6203) и задний (6003). Убедитесь в отсутствии люфта якоря: при покачивании вдоль оси допускается зазор не более 0,2 мм.
Сравните результаты диагностики с заводскими параметрами: ток холостого хода стартера БМВ Е39 при 12 В не должен превышать 60 А, а частота вращения – 3000 об/мин. Превышение этих значений указывает на межвитковое замыкание обмоток или износ подшипников. При сборке замените все уплотнительные кольца и прокладки, а также нанесите анаэробный герметик (например, Loctite 574) на стык корпуса и крышки для предотвращения попадания влаги.
Установка нового стартера и подключение электропроводки
Перед установкой нового стартера на БМВ Е39 очистите посадочное место от грязи и остатков старого герметика металлической щёткой. Нанесите тонкий слой термостойкого герметика (например, Loctite 5920) на фланец стартера, избегая попадания на зубчатый венец маховика. Закрепите стартер двумя болтами M12×1,5 с моментом затяжки 45–50 Н·м, начиная с верхнего крепления. Убедитесь, что шестерня бендикса свободно перемещается в зацепление с маховиком – проверьте ход тягового реле, подав напряжение 12 В на управляющий контакт (тонкий провод, клемма 50).
Подключите силовой провод к клемме 30 (толстый кабель от аккумулятора) через медную шайбу и затяните гайку M10 с моментом 12–15 Н·м. Управляющий провод (клемма 50) закрепите на соответствующем контакте стартера, предварительно проверив целостность изоляции и отсутствие окислов на разъёме. Восстановите защитный кожух проводки, зафиксировав его пластиковыми хомутами к кронштейнам кузова. После подключения проверьте работу стартера на холостом ходу: при повороте ключа зажигания должен быть слышен чёткий щелчок реле и равномерное вращение без посторонних шумов.
