Как соединить конденсаторы чтобы увеличить емкость

Конденсаторы – ключевые элементы в схемах фильтрации, накопления энергии и согласования импедансов. Их правильное соединение определяет рабочие характеристики устройства: эквивалентную ёмкость, допустимое напряжение и частотные свойства. Параллельное и последовательное подключение решают разные задачи, и ошибки в расчётах приводят к перегреву, пробою или нестабильной работе цепи.

При параллельном соединении конденсаторов суммируются их ёмкости: C_общ = C₁ + C₂ + … + C_n. Этот способ применяют для увеличения общей ёмкости без изменения рабочего напряжения. Например, два конденсатора по 10 мкФ дадут 20 мкФ, но максимальное напряжение останется равным наименьшему из номиналов. Важно: при параллельном подключении нельзя превышать допустимое напряжение ни одного из элементов – иначе возможен пробой.

Последовательное соединение снижает общую ёмкость, но повышает допустимое напряжение. Формула расчёта: 1/C_общ = 1/C₁ + 1/C₂ + … + 1/C_n. Для двух конденсаторов по 10 мкФ результат составит 5 мкФ, а рабочее напряжение удвоится. Однако распределение напряжения между элементами неравномерно: на конденсаторе с меньшей ёмкостью падает большее напряжение. Чтобы избежать перегрузки, используют выравнивающие резисторы (100 кОм–1 МОм) параллельно каждому конденсатору.

В смешанных схемах комбинируют оба способа для достижения нужных параметров. Например, для получения 15 мкФ при напряжении 50 В можно соединить последовательно два конденсатора по 30 мкФ (итого 15 мкФ, 100 В), а затем параллельно добавить ещё один такой же блок. При проектировании учитывайте ESR (эквивалентное последовательное сопротивление) и ток утечки – они влияют на эффективность в импульсных и высокочастотных цепях.

Как рассчитать общую ёмкость при параллельном подключении конденсаторов

Параллельное соединение конденсаторов применяется для увеличения общей ёмкости цепи без изменения рабочего напряжения. В отличие от последовательного, здесь напряжение на каждом конденсаторе одинаково и равно напряжению источника, а заряды суммируются. Формула расчёта предельно проста: общая ёмкость равна сумме ёмкостей всех подключённых конденсаторов.

Для расчёта используйте выражение:

• Cобщ = C1 + C2 + C3 + ... + Cn, где C1, C2 – ёмкости отдельных конденсаторов в фарадах (Ф).

Например, если параллельно подключены конденсаторы на 10 мкФ, 22 мкФ и 47 мкФ, общая ёмкость составит 10 + 22 + 47 = 79 мкФ. Важно: все значения должны быть приведены к одной единице измерения (микрофарады, нанофарады или пикофарады).

При работе с конденсаторами разных типов (керамическими, электролитическими, плёночными) учитывайте их допуски. Например, электролитические конденсаторы часто имеют разброс ±20%, что может повлиять на итоговую ёмкость. Если точность критична, используйте конденсаторы с допуском ±5% или измеряйте реальные значения мультиметром перед расчётом.

Максимальное рабочее напряжение параллельной сборки определяется конденсатором с наименьшим номиналом. Например, если три конденсатора на 50 В, 100 В и 25 В подключены параллельно, вся цепь выдержит только 25 В. Превышение этого значения приведёт к пробою.

Практическое применение параллельного соединения – сглаживающие фильтры в блоках питания, где требуется большая ёмкость для снижения пульсаций. В таких случаях часто комбинируют конденсаторы разных типов: электролитические для основной ёмкости и керамические для высокочастотных помех. При этом общая ёмкость всё равно рассчитывается как сумма.

Ошибки при расчётах чаще всего связаны с неправильным переводом единиц. Например, 1 мкФ = 1000 нФ, а 1 нФ = 1000 пФ. Если один конденсатор указан в нанофарадах, а другой – в микрофарадах, их нужно привести к общей единице. Также избегайте подключения конденсаторов с разной полярностью (например, электролитических), если это не предусмотрено схемой.

Для проверки расчётов используйте онлайн-калькуляторы или симуляторы схем (например, LTspice). Введите номиналы конденсаторов и сравните результат с ручным расчётом. Это поможет выявить ошибки в переводе единиц или арифметике.

В высокочастотных цепях параллельное соединение может вести себя иначе из-за паразитных индуктивностей и сопротивлений. Например, длинные проводники между конденсаторами создают дополнительную индуктивность, что снижает эффективность на частотах выше 1 МГц. В таких случаях используйте короткие соединения и конденсаторы с низким ESR (эквивалентным последовательным сопротивлением).

Формулы для определения напряжения на каждом конденсаторе в последовательной цепи

В последовательной цепи конденсаторов суммарное напряжение распределяется обратно пропорционально их ёмкостям. Для расчёта напряжения на каждом конденсаторе используется формула: U_i = (C_общ / C_i) * U_общ, где U_i – напряжение на i-м конденсаторе, C_i – его ёмкость, C_общ – общая ёмкость цепи, U_общ – общее приложенное напряжение. Общая ёмкость определяется как 1/C_общ = 1/C₁ + 1/C₂ + … + 1/C_n.

Если в цепи два конденсатора с ёмкостями C₁ и C₂, напряжения на них вычисляются по упрощённым выражениям: U₁ = (C₂ / (C₁ + C₂)) * U_общ и U₂ = (C₁ / (C₁ + C₂)) * U_общ. Эти формулы следуют из условия равенства зарядов на всех конденсаторах: Q = C₁U₁ = C₂U₂.

При равных ёмкостях конденсаторов напряжение делится поровну. Например, для трёх одинаковых конденсаторов с ёмкостью C каждое напряжение на каждом составит U_i = U_общ / 3. Это частный случай, но он демонстрирует ключевое свойство: чем меньше ёмкость, тем выше напряжение на конденсаторе.

Для проверки расчётов используйте закон сохранения заряда: сумма напряжений на всех конденсаторах должна равняться общему напряжению источника. Если U₁ + U₂ + … + U_n ≠ U_общ, допущена ошибка в вычислениях или выборе формулы. Особое внимание уделяйте размерностям: ёмкость должна быть в фарадах, напряжение – в вольтах.

В реальных схемах учитывайте допуски конденсаторов. Если номиналы отличаются на ±10%, напряжения могут смещаться на 5–15% от расчётных значений. Для точных приложений используйте конденсаторы с минимальным разбросом параметров или подбирайте их экспериментально.

При проектировании цепей с последовательным соединением избегайте ситуаций, когда напряжение на одном из конденсаторов превышает его номинальное рабочее напряжение. Например, если U_общ = 50 В, а в цепи два конденсатора с C₁ = 1 мкФ и C₂ = 4 мкФ, то U₁ ≈ 40 В, а U₂ ≈ 10 В. Конденсатор с меньшей ёмкостью (1 мкФ) окажется под бóльшим напряжением, что может привести к пробою.

Практическое применение параллельного соединения для увеличения ёмкости

Параллельное соединение конденсаторов – единственный способ линейно увеличить общую ёмкость цепи без изменения рабочего напряжения. Формула суммирования проста: C_общ = C₁ + C₂ + … + C_n. Например, два конденсатора по 100 мкФ дадут 200 мкФ, а четыре по 47 мкФ – 188 мкФ. Этот метод критически важен в фильтрах питания, где требуется большая ёмкость для сглаживания пульсаций при сохранении компактных размеров.

В импульсных источниках питания параллельное соединение позволяет распределить токовые нагрузки между несколькими конденсаторами. При использовании одного конденсатора на 1000 мкФ с током утечки 5 мА и ESR 0,1 Ом, подключение двух по 500 мкФ с ESR 0,05 Ом снижает эквивалентное сопротивление до 0,025 Ом, улучшая тепловые характеристики. Это особенно актуально для устройств с высокими пусковыми токами, где перегрев одного компонента может привести к отказу.

В аудиотехнике параллельное соединение применяется для создания низкоимпедансных цепей развязки. Например, в усилителях мощности комбинация электролитических конденсаторов (1000 мкФ, 63 В) и пленочных (1 мкФ, 100 В) обеспечивает широкий частотный диапазон: электролиты компенсируют низкочастотные провалы, а пленочные – высокочастотные помехи. При этом общая ёмкость остаётся суммой номиналов, но реактивное сопротивление на высоких частотах снижается за счёт меньшей индуктивности пленочных конденсаторов.

При проектировании резервных источников питания (например, для материнских плат) параллельное соединение суперконденсаторов позволяет достичь ёмкости в сотни фарад. Два суперконденсатора по 100 Ф с рабочим напряжением 2,7 В дают 200 Ф, но требуют балансировочных резисторов для выравнивания напряжения. Без них разброс параметров (до 20% у серийных образцов) приведёт к перезаряду одного из конденсаторов и его выходу из строя. Рекомендуется использовать резисторы 1–10 кОм на каждый элемент.

В радиопередающих устройствах параллельное соединение керамических конденсаторов решает проблему паразитной индуктивности. Один конденсатор 10 нФ на частоте 1 ГГц имеет импеданс ~16 Ом, но десять параллельных по 1 нФ снижают его до ~1,6 Ом. Это критично для согласования импеданса в ВЧ-цепях, где даже небольшие реактивные сопротивления вызывают потери мощности. Важно размещать конденсаторы максимально близко к нагрузке, минимизируя длину проводников.

При модернизации старых устройств параллельное соединение позволяет обойтись без поиска редких номиналов. Например, вместо одного конденсатора 330 мкФ можно использовать три по 100 мкФ или комбинацию 220 мкФ + 100 мкФ + 10 мкФ. Однако следует учитывать, что суммарный ток утечки возрастёт пропорционально количеству конденсаторов. Для электролитических конденсаторов с током утечки 0,01 мкА/мкФ общая утечка трёх параллельных по 100 мкФ составит 3 мкА, что может быть критично для маломощных схем.

В системах бесперебойного питания (ИБП) параллельное соединение конденсаторов используется для увеличения времени автономной работы. Например, замена одного конденсатора 4700 мкФ на два по 2200 мкФ (суммарно 4400 мкФ) позволяет распределить нагрузку и продлить срок службы. При этом важно выбирать конденсаторы с одинаковым рабочим напряжением и температурным диапазоном, иначе разброс параметров приведёт к неравномерному распределению энергии и преждевременному износу одного из элементов.

Когда использовать последовательное соединение конденсаторов в схемах

Последовательное соединение конденсаторов применяют в случаях, когда требуется:

• Увеличить рабочее напряжение цепи без изменения общей ёмкости. Например, два конденсатора по 10 мкФ с предельным напряжением 50 В при последовательном подключении выдерживают 100 В, сохраняя эквивалентную ёмкость 5 мкФ. Это критично в высоковольтных выпрямителях, импульсных источниках питания и схемах с напряжением выше номинала отдельных компонентов.
• Компенсировать разброс параметров конденсаторов в делителях напряжения. В RC-цепях с точным распределением потенциала (например, в измерительных мостах) последовательное включение позволяет нивелировать отклонения ёмкостей, если их суммарное значение строго фиксировано.
• Создать временные задержки с высокой стабильностью. В генераторах на основе RC-цепочек последовательное соединение снижает влияние паразитных параметров (ESR, утечки), повышая точность формирования импульсов.
• Обеспечить гальваническую развязку в сигнальных цепях. В аудиотехнике и схемах обработки аналоговых сигналов последовательные конденсаторы блокируют постоянную составляющую, пропуская только переменный ток без искажений.

Избегайте последовательного соединения, если:

1. Требуется максимальная ёмкость при минимальных габаритах – эквивалентная ёмкость всегда меньше наименьшей в цепи.
2. Схема чувствительна к токам утечки: при последовательном подключении суммарная утечка определяется худшим конденсатором, что критично для таймеров и устройств с длительным хранением заряда.
3. Используются электролитические конденсаторы без балансировочных резисторов – разница в токах утечки приводит к неравномерному распределению напряжения и пробою.

Для расчёта эквивалентной ёмкости применяйте формулу: 1/C_общ = 1/C₁ + 1/C₂ + ... + 1/Cₙ. При неравных номиналах напряжение на каждом конденсаторе обратно пропорционально его ёмкости: U₁/U₂ = C₂/C₁.

Как распределяется заряд между конденсаторами при последовательном подключении

При последовательном соединении конденсаторов заряд на всех обкладках одинаков и равен заряду источника. Это обусловлено законом сохранения заряда: электроны, перемещаясь от источника, создают равный по модулю заряд на каждой пластине цепочки. Например, если источник подаёт заряд *Q*, то на первом конденсаторе заряд +*Q* на одной обкладке и −*Q* на другой, а на следующем – аналогично, но с противоположным знаком на смежных пластинах. Напряжение же распределяется обратно пропорционально ёмкостям: *U_i = Q/C_i*.

Для расчёта эквивалентной ёмкости используют формулу *1/C_экв = 1/C₁ + 1/C₂ + … + 1/C_n*. Если конденсаторы имеют одинаковую ёмкость, напряжение делится поровну. При разных ёмкостях большая часть напряжения падает на конденсаторе с меньшей ёмкостью. Например, при *C₁ = 2 мкФ* и *C₂ = 4 мкФ* подключённых к источнику 12 В, напряжение на первом составит 8 В, на втором – 4 В, но заряд на обоих будет одинаковым: *Q = C_экв·U = 1,6 мкФ·12 В = 19,2 мкКл*.

Практическая рекомендация: при проектировании цепей с последовательным соединением проверяйте рабочее напряжение каждого конденсатора. Даже если суммарное напряжение источника ниже предельного для отдельных элементов, на конденсаторе с меньшей ёмкостью может возникнуть перенапряжение. Для защиты используйте конденсаторы с запасом по напряжению или добавляйте шунтирующие резисторы для выравнивания потенциалов.

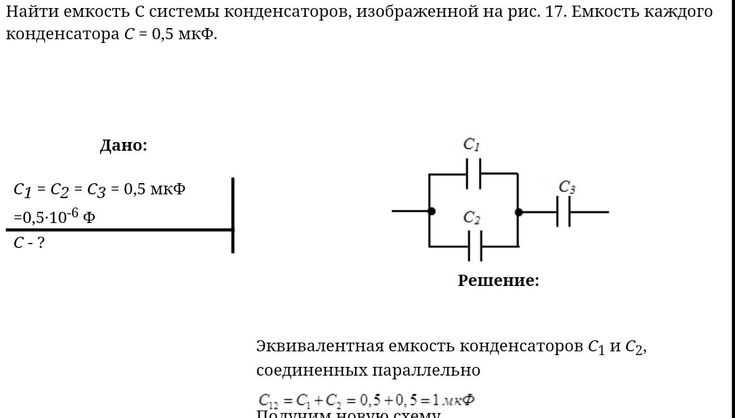

Примеры расчёта эквивалентной ёмкости смешанных соединений

Рассмотрим схему, где три конденсатора соединены следующим образом: C₁ = 4 мкФ и C₂ = 6 мкФ подключены параллельно, а их общая ёмкость последовательно с C₃ = 12 мкФ. Сначала вычисляем эквивалентную ёмкость параллельного участка: C₁₂ = C₁ + C₂ = 4 + 6 = 10 мкФ. Затем находим общую ёмкость цепи по формуле последовательного соединения: Cₑ = (C₁₂ × C₃) / (C₁₂ + C₃) = (10 × 12) / (10 + 12) ≈ 5,45 мкФ. Результат округляем до двух знаков после запятой.

Второй пример: четыре конденсатора с ёмкостями C₁ = 2 мкФ, C₂ = 3 мкФ, C₃ = 5 мкФ и C₄ = 10 мкФ. C₁ и C₂ соединены последовательно, их эквивалентная ёмкость C₁₂ = (2 × 3) / (2 + 3) = 1,2 мкФ. Далее C₁₂ подключён параллельно C₃: C₁₂₃ = 1,2 + 5 = 6,2 мкФ. Наконец, C₁₂₃ последовательно с C₄: Cₑ = (6,2 × 10) / (6,2 + 10) ≈ 3,83 мкФ. Проверка промежуточных значений исключает ошибки в расчётах.

Сложная схема с пятью конденсаторами: C₁ = 1 мкФ, C₂ = 2 мкФ, C₃ = 3 мкФ, C₄ = 4 мкФ, C₅ = 5 мкФ. C₁ и C₂ параллельны: C₁₂ = 1 + 2 = 3 мкФ. C₃ и C₄ последовательны: C₃₄ = (3 × 4) / (3 + 4) ≈ 1,71 мкФ. Затем C₁₂, C₃₄ и C₅ соединены параллельно: Cₑ = 3 + 1,71 + 5 = 9,71 мкФ. Приоритет – разбиение схемы на простые участки.

Для цепи с конденсаторами C₁ = 8 мкФ, C₂ = 4 мкФ, C₃ = 6 мкФ, где C₁ и C₂ последовательны, а их результат параллелен C₃: C₁₂ = (8 × 4) / (8 + 4) ≈ 2,67 мкФ. Общая ёмкость: Cₑ = 2,67 + 6 = 8,67 мкФ. Обратите внимание на порядок операций – последовательное соединение всегда требует деления суммы на произведение.

Пример с нестандартными значениями: C₁ = 0,5 мкФ, C₂ = 1,5 мкФ, C₃ = 0,2 мкФ. C₁ и C₂ параллельны: C₁₂ = 0,5 + 1,5 = 2 мкФ. Затем C₁₂ последовательно с C₃: Cₑ = (2 × 0,2) / (2 + 0,2) ≈ 0,18 мкФ. Малые ёмкости требуют повышенной точности вычислений – используйте калькулятор с поддержкой дробных значений.

Схема с тремя параллельными ветвями: первая ветвь – C₁ = 2 мкФ и C₂ = 3 мкФ последовательно (C₁₂ = 1,2 мкФ), вторая – C₃ = 4 мкФ, третья – C₄ = 5 мкФ и C₅ = 1 мкФ параллельно (C₄₅ = 6 мкФ). Все ветви соединены параллельно: Cₑ = 1,2 + 4 + 6 = 11,2 мкФ. Ключевой момент – правильное определение границ параллельных участков.

Расчёт для мостовой схемы: C₁ = 1 мкФ, C₂ = 2 мкФ, C₃ = 3 мкФ, C₄ = 4 мкФ, C₅ = 5 мкФ. C₁ и C₂ последовательны (C₁₂ = 0,67 мкФ), C₃ и C₄ параллельны (C₃₄ = 7 мкФ). Затем C₁₂ последовательно с C₃₄: C₁₂₃₄ = (0,67 × 7) / (0,67 + 7) ≈ 0,61 мкФ. Итоговая ёмкость параллельна C₅: Cₑ = 0,61 + 5 = 5,61 мкФ. Мостовые схемы требуют поэтапного упрощения.

Последний пример: C₁ = 10 мкФ, C₂ = 20 мкФ, C₃ = 30 мкФ. C₁ и C₂ последовательны: C₁₂ = (10 × 20) / (10 + 20) ≈ 6,67 мкФ. Затем C₁₂ параллельно C₃: Cₑ = 6,67 + 30 = 36,67 мкФ. При работе с большими ёмкостями проверяйте единицы измерения – ошибка в микрофарадах вместо нанофарад приведёт к неверному результату.

Типичные ошибки при монтаже параллельных и последовательных цепей

Одна из частых ошибок – игнорирование допустимого рабочего напряжения конденсаторов при параллельном соединении. Если в цепь включают элементы с разным напряжением, например, 16 В и 25 В, то при подаче напряжения выше 16 В первый конденсатор выйдет из строя, несмотря на то, что общая ёмкость суммируется. Рекомендуется использовать конденсаторы с одинаковым или более высоким напряжением, чем максимальное в цепи, и проверять маркировку перед монтажом.

При последовательном соединении неверный расчёт эквивалентной ёмкости приводит к нестабильной работе схемы. Формула 1/C_общ = 1/C₁ + 1/C₂ + … требует точного соблюдения, иначе фактическая ёмкость окажется ниже расчётной. Например, два конденсатора по 10 мкФ дадут всего 5 мкФ, а не 20 мкФ, как ошибочно предполагают новички. Дополнительно важно учитывать разброс номиналов: при разнице в 10% реальная ёмкость может отклоняться на 5–7% от ожидаемой.

Полярные конденсаторы, такие как электролитические, при неправильной полярности в последовательной цепи вызывают короткое замыкание или взрыв. Если «+» одного конденсатора подключён к «-» другого, схема не только не работает, но и повреждает соседние компоненты. Для предотвращения ошибок используют цветовую маркировку проводов или тестер в режиме прозвонки перед подачей питания. В параллельных цепях полярность должна совпадать у всех элементов, иначе возникает утечка тока и перегрев.

Некачественная пайка или плохой контакт в местах соединения конденсаторов увеличивает сопротивление цепи, что приводит к потерям энергии и нагреву. Особенно критично это для высокочастотных схем, где даже 0,1 Ом паразитного сопротивления снижает эффективность. Для минимизации рисков используют паяльник с регулируемой температурой (300–350°C для большинства конденсаторов), флюс без кислоты и проверяют соединения мультиметром после монтажа.

Влияние допусков конденсаторов на общую ёмкость в разных схемах

Допуск конденсаторов – отклонение реальной ёмкости от номинальной, выраженное в процентах. В последовательных схемах влияние допусков минимально: общая ёмкость определяется по формуле 1/C_общ = 1/C₁ + 1/C₂ + … + 1/C_n. Например, при соединении двух конденсаторов по 100 нФ с допуском ±10% общая ёмкость составит от 45,45 нФ до 55,56 нФ, что соответствует отклонению всего ±5,3%. Это объясняется тем, что меньшая ёмкость в цепочке доминирует, сглаживая разброс значений.

В параллельных схемах допуски суммируются аддитивно, увеличивая разброс общей ёмкости. Для двух конденсаторов по 100 нФ с допуском ±10% общая ёмкость будет варьироваться от 180 нФ до 220 нФ (±10%). При добавлении третьего конденсатора с тем же допуском диапазон расширится до 243–297 нФ (±10%). В высокоточных цепях, где требуется стабильность, параллельное соединение конденсаторов с большими допусками недопустимо – отклонение может превысить допустимые пределы фильтрации или временных характеристик.

В смешанных схемах влияние допусков зависит от структуры. Если параллельные ветви содержат последовательные конденсаторы, разброс уменьшается за счёт компенсации. Например, две параллельные ветви по два последовательных конденсатора 100 нФ (±10%) дадут общую ёмкость в диапазоне 90–110 нФ (±10%), а не ±20%, как можно было бы ожидать. Однако при несимметричном распределении допусков (например, +5% и -15%) расчёт усложняется – требуется анализ наихудшего случая.

Для минимизации влияния допусков рекомендуется: использовать конденсаторы с допуском не хуже ±5% в параллельных цепях, группировать элементы с близкими отклонениями, применять подстроечные конденсаторы в критичных узлах. В последовательных схемах допуски менее критичны, но при большом количестве элементов (n > 5) даже малые отклонения накапливаются – общая ёмкость может отличаться на 2–3% от расчётной. Измерение реальных значений мультиметром или RLC-метром перед монтажом снижает риск несоответствия параметров.

Как выбрать номиналы конденсаторов для стабилизации напряжения

Для стабилизации напряжения в цепях постоянного тока выбирайте конденсаторы с ёмкостью, достаточной для сглаживания пульсаций при заданной нагрузке. Формула C = I / (2πfU_пульс) определяет минимальную ёмкость: I – ток нагрузки (А), f – частота пульсаций (Гц), U_пульс – допустимое напряжение пульсаций (В). Например, при токе 0,5 А, частоте 100 Гц и допустимых пульсациях 0,1 В требуется конденсатор не менее 796 мкФ. Для импульсных источников питания с частотой 100 кГц и теми же параметрами достаточно 0,796 мкФ. Увеличивайте номинал на 20–30% для компенсации ESR и температурных дрейфов.

В цепях переменного тока используйте конденсаторы с рабочим напряжением на 30–50% выше амплитудного значения сети. Для сетевых фильтров с напряжением 220 В (амплитуда ~311 В) подходят конденсаторы на 400–630 В. При параллельном соединении суммируйте ёмкости, при последовательном – учитывайте формулу 1/C_общ = 1/C₁ + 1/C₂. Для точной подстройки применяйте комбинации: например, два конденсатора по 10 мкФ последовательно дадут 5 мкФ, а параллельно – 20 мкФ. Избегайте превышения номинального напряжения – это сокращает срок службы.

Сравнение энергетических потерь в параллельных и последовательных соединениях

Последовательное соединение, напротив, снижает общую ёмкость, но распределяет напряжение между элементами. Энергетические потери в этом случае зависят от неравномерности распределения напряжений из-за разброса ёмкостей и сопротивлений утечки. Даже при номинально одинаковых конденсаторах разница в 5% по ёмкости приводит к перераспределению напряжений до 10–15%, что увеличивает локальные потери в отдельных элементах. Для выравнивания напряжений применяют шунтирующие резисторы с сопротивлением R ≥ 10·(1/ωC), где ω – рабочая частота, а C – ёмкость конденсатора. Однако это вводит дополнительные омические потери, которые на постоянном токе могут достигать 0,1–0,5% от запасённой энергии.

На практике выбор между параллельным и последовательным соединением определяется не только энергоэффективностью, но и требованиями к рабочему напряжению и габаритам. Параллельные схемы предпочтительны для накопления энергии при низких напряжениях (до 100 В), где потери на tgδ минимальны, а последовательные – для высоковольтных применений (свыше 1 кВ), где критично распределение напряжения. В импульсных цепях с частотой следования импульсов выше 100 кГц параллельное соединение обеспечивает меньшие потери на перезаряд, но требует учёта паразитной индуктивности монтажа, которая может превышать 10 нГн на сантиметр длины проводника.
