Как взвести корзину сцепления королла робот

Роботизированная коробка передач на Toyota Corolla (особенно модели с 2006 по 2013 год, оснащённые трансмиссией MMT – MultiMode Transmission) требует точной настройки механизма сцепления. Взведение корзины – критическая процедура, влияющая на плавность переключений, ресурс диска и работу актуатора. Ошибки при выполнении этой операции приводят к рывкам, пробуксовке или полному отказу сцепления.

Корзина сцепления на роботизированных версиях Corolla отличается от механических аналогов наличием выжимного подшипника с электроприводом и датчиком положения. Стандартный алгоритм взведения включает три ключевых этапа: демонтаж актуатора, регулировка зазора между лепестками корзины и подшипником, адаптация блока управления. Для выполнения работ потребуется диагностический сканер (например, Toyota Techstream или Launch X431), динамометрический ключ и набор специальных приспособлений – в частности, оправка для центровки диска (артикул 09330-00021).

Перед началом процедуры убедитесь, что автомобиль установлен на подъёмнике или надёжных опорах, а аккумулятор отключён. Корзина сцепления на Corolla с MMT имеет лепестковую конструкцию с усилием прижима 450–500 Н·м – превышение этого значения при затяжке болтов крепления (момент 19 Н·м) приведёт к деформации маховика. После установки корзины зазор между лепестками и выжимным подшипником должен составлять 0,5–0,7 мм – проверяется щупом через технологическое отверстие в картере сцепления.

Завершающий этап – адаптация сцепления через диагностический сканер. В меню «Сцепление» выберите пункт «Обучение положению» и следуйте инструкциям. Процесс занимает 5–10 минут и включает автоматическую калибровку хода актуатора. После адаптации проведите тест-драйв: первые 200–300 км избегайте резких ускорений и высоких оборотов, чтобы фрикционные накладки диска приработались равномерно.

Какие инструменты понадобятся для работы с корзиной сцепления

Для демонтажа и установки корзины сцепления на Тойота Королла с роботизированной КПП потребуется набор специфических инструментов. Базовый комплект включает торцевые головки на 10, 12 и 14 мм с удлинителем, динамометрический ключ с диапазоном 20–100 Н·м, шестигранники на 5 и 6 мм, а также специальный съемник для выжимного подшипника (артикул Toyota 09330-00021). Обязательны монтажные лопатки для разъединения корзины и маховика – пластиковые или алюминиевые, чтобы не повредить поверхности. Для фиксации маховика от проворачивания используйте стопорный болт M10×1.25 или приспособление Toyota 09330-00020. Работа с гидравлическим приводом сцепления требует шприца для прокачки системы (объемом не менее 200 мл) и прозрачного шланга с внутренним диаметром 4–5 мм.

При отсутствии фирменных приспособлений допустимы аналоги от KTC или Hazet, но с обязательной проверкой соответствия размеров. Работа без динамометрического ключа чревата перетяжкой болтов корзины (момент затяжки 19–25 Н·м) или повреждением резьбы в алюминиевом картере КПП.

Как снять коробку передач на Тойота Королла с роботизированной трансмиссией

Перед началом работ отсоедините отрицательную клемму аккумулятора и слейте трансмиссионное масло через сливную пробку в поддоне – для модели с роботом C50A это около 1,9 литра жидкости типа Toyota WS. Демонтируйте аккумуляторную батарею вместе с площадкой, предварительно отключив разъемы блока управления двигателем (ECU) и актуатора сцепления, расположенные на кронштейне. Отсоедините тросы селектора передач от рычага на коробке, открутив фиксирующие гайки на 10 мм и сняв стопорные шайбы.

Поднимите автомобиль на подъемнике или установите на надежные опоры, затем снимите передние колеса и брызговики двигателя. Открутите болты крепления стартера (два болта на 14 мм) и отсоедините его проводку, не допуская провисания провода – он может повредиться при демонтаже коробки. Отключите датчик скорости на коробке (разъем с фиксатором) и выкрутите болты крепления приводных валов к ступицам (по три болта на 17 мм на каждом валу). Аккуратно вытащите валы из коробки, используя монтировку, но не допускайте провисания внутренних ШРУСов – это приведет к повреждению сальников.

Отсоедините гидравлический шланг сцепления от рабочего цилиндра на коробке, предварительно подставив емкость для сбора тормозной жидкости. Открутите болты крепления коробки к двигателю: два верхних болта на 17 мм доступны сверху, остальные четыре (два на 14 мм и два на 17 мм) – снизу. Поддержите коробку домкратом или специальной опорой, затем выкрутите два болта крепления к подрамнику (на 17 мм) и один болт кронштейна задней опоры двигателя (на 14 мм).

Сдвиньте коробку назад, отделяя ее от двигателя, до выхода первичного вала из маховика. Опустите коробку на домкрат, наклоняя ее вниз под углом 15–20 градусов, чтобы избежать повреждения сальника коленвала. При демонтаже следите за положением направляющих втулок на блоке цилиндров – они часто остаются на коробке и могут выпасть. Если коробка застревает, проверьте наличие незамеченных болтов или кронштейнов, особенно в районе верхней части, где крепится актуатор сцепления.

После снятия осмотрите посадочные поверхности коробки и двигателя на предмет задиров или остатков прокладок. Проверьте состояние сальников приводных валов и первичного вала – при наличии течей замените их перед установкой. Для обратной сборки используйте новые болты крепления коробки к двигателю (артикул 90119-06164 для болтов на 17 мм) и нанесите фиксатор резьбы на резьбовую часть. Установку проводите в обратной последовательности, соблюдая момент затяжки болтов: 43–55 Н·м для болтов на 14 мм и 64–80 Н·м для болтов на 17 мм.

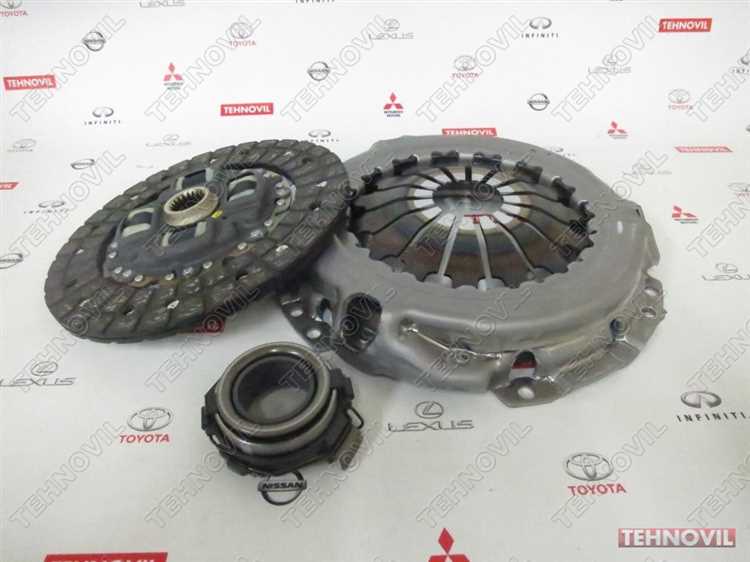

Как определить износ лепестков корзины сцепления перед взводом

Визуальный осмотр выявляет характерные признаки: задиры глубиной более 0,3 мм, выработку в виде канавок или ступенек, а также изменение геометрии – лепестки теряют исходную форму, приобретая вогнутость. При наличии этих дефектов корзина подлежит замене независимо от остаточной толщины.

Проверка люфта лепестков – обязательный этап диагностики. Зафиксируйте корзину в тисках через мягкие прокладки, нажмите на лепесток с усилием 5–7 кгс и замерьте ход. Допустимое значение – не более 0,5 мм. Превышение указывает на усталость металла или деформацию пружинного диска.

Оцените состояние контактной поверхности выжимного подшипника: следы неравномерного износа на его обойме (например, односторонние потертости) косвенно подтверждают деформацию лепестков. Совместите подшипник с корзиной и проверьте прилегание – зазоры более 0,2 мм недопустимы.

На работающем двигателе прислушайтесь к шуму при нажатии педали сцепления. Скрежет или металлический лязг в районе коробки передач – признак касания подшипника об изношенные лепестки. Для точной локализации используйте стетоскоп с длинным щупом, прикладывая его к корпусу КПП в зоне расположения корзины.

Если после взвода корзина не обеспечивает стабильного усилия выжима (актуатор срабатывает рывками или не удерживает положение), причиной может быть не только износ лепестков, но и деформация диафрагменной пружины. В этом случае демонтируйте корзину и проверьте плоскостность пружины с помощью металлической линейки и щупов – отклонение более 0,1 мм требует замены узла.

Пошаговая инструкция по демонтажу корзины сцепления

Перед началом работ убедитесь, что автомобиль установлен на подъемнике или надежных опорах. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание. Подготовьте инструменты: торцевые головки на 10, 12, 14 и 17 мм, удлинитель, трещотку, динамометрический ключ, монтировку, съемник для подшипников и емкость для слива трансмиссионного масла.

Снимите защиту картера двигателя, открутив болты крепления головкой на 10 мм. Отсоедините разъем датчика положения коленвала и проводку стартера. Демонтируйте стартер, открутив два болта на 14 мм и один на 12 мм. Аккуратно отведите его в сторону, не допуская натяжения проводов.

Открутите сливную пробку коробки передач головкой на 24 мм и слейте масло в подготовленную емкость. После слива установите пробку на место, затянув с моментом 39–49 Н·м. Отсоедините приводы передних колес, выпрессовав шаровые опоры из поворотных кулаков с помощью съемника.

Открутите болты крепления коробки передач к двигателю: два верхних болта на 17 мм, три нижних на 14 мм и один на 12 мм. Поддержите коробку домкратом или специальной стойкой. Отсоедините тросы переключения передач и датчик скорости, открутив крепежные болты на 10 мм.

Снимите рабочий цилиндр сцепления, открутив два болта на 12 мм. Не отсоединяйте шланг гидропривода – подвесьте цилиндр на проволоке, чтобы избежать утечки жидкости. Открутите болты крепления корзины сцепления к маховику головкой на 12 мм, удерживая маховик от проворачивания монтировкой через зубчатый венец.

Аккуратно снимите корзину сцепления вместе с ведомым диском, удерживая их в сборе. Проверьте состояние маховика: наличие задиров, трещин или неравномерного износа. При необходимости зачистите поверхность мелкозернистой наждачной бумагой или замените маховик.

Осмотрите лепестки диафрагменной пружины корзины на предмет износа или деформации. Проверьте биение ведомого диска: допустимое значение – не более 0,5 мм. Замените детали при обнаружении повреждений. Очистите посадочные поверхности маховика и корзины от грязи и остатков фрикционного материала.

Перед установкой новой корзины смажьте шлицы первичного вала коробки передач тонким слоем смазки для сцепления. Установите ведомый диск, совместив его со шлицами, затем закрепите корзину болтами, затягивая их крест-накрест с моментом 19–25 Н·м. Убедитесь, что диск свободно перемещается вдоль шлицев без заеданий.

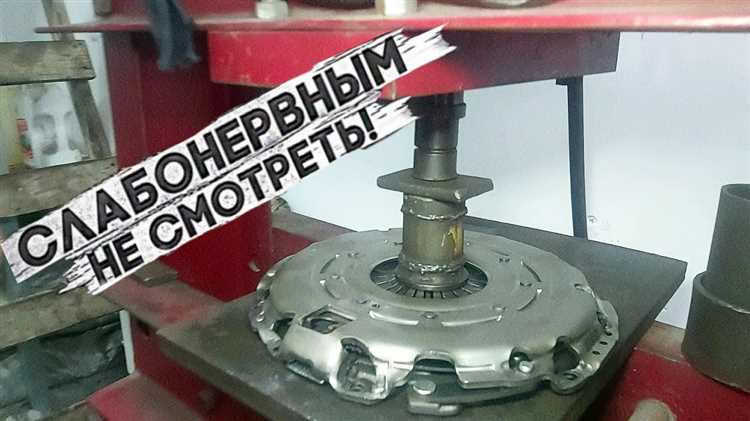

Как правильно установить и отцентровать диск сцепления

Перед установкой диска сцепления на Тойота Королла с роботизированной коробкой проверьте его состояние: толщина фрикционных накладок должна быть не менее 1,5 мм, а биение рабочей поверхности – не более 0,3 мм. Очистите маховик и нажимной диск от масла, пыли и продуктов износа с помощью безворсовой салфетки и обезжиривателя. Нанесите тонкий слой смазки на шлицы первичного вала коробки передач – используйте только рекомендованный производителем состав (например, Toyota Genuine Grease 08887-01206).

Установите диск на маховик, совместив выступы ступицы с проточками нажимного диска. Для центровки используйте специальную оправку, соответствующую диаметру подшипника первичного вала (для Короллы 2010–2019 гг. – 22 мм). Если оправки нет, допускается временная центровка с помощью старого первичного вала, но это увеличивает риск перекоса при затяжке болтов корзины. Затягивайте болты крест-накрест в три этапа: сначала моментом 10 Н·м, затем 25 Н·м, окончательно – 45 Н·м.

• Проверьте положение диска относительно маховика: зазор между накладками и поверхностью маховика должен быть равномерным по всей окружности (допустимое отклонение – не более 0,1 мм).
• После затяжки болтов корзины извлеките оправку и убедитесь, что диск свободно перемещается вдоль шлицов без заеданий.
• Перед установкой коробки передач нанесите герметик на стыковочные поверхности картера сцепления и блока цилиндров (Toyota FIPG 08826-00090).

Если после сборки наблюдается вибрация или неполное выключение сцепления, проверьте биение маховика – допустимое значение не более 0,1 мм. При превышении замените маховик или проточите его на станке с последующей балансировкой. Не используйте повторно болты крепления корзины: их пластическая деформация после первого затягивания приводит к ослаблению соединения.

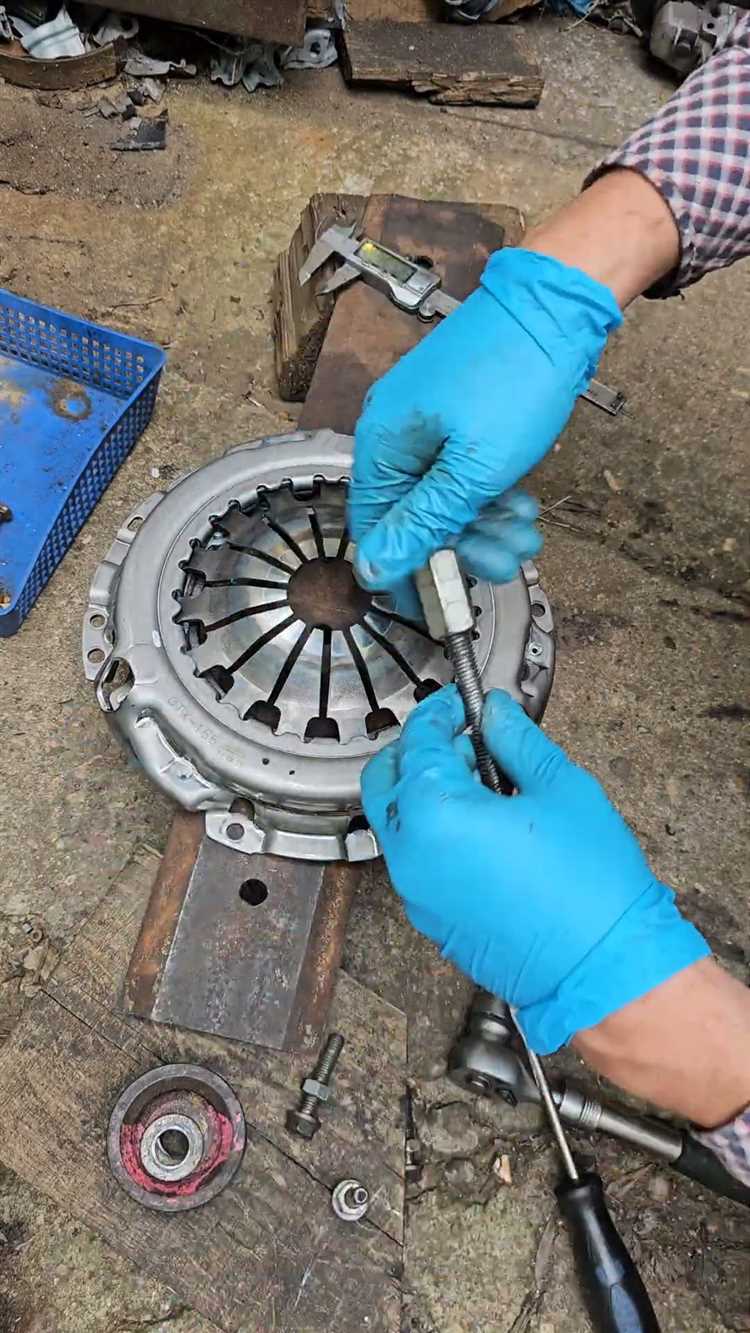

Техника взвода корзины сцепления с помощью специальных приспособлений

Для взвода корзины сцепления на роботизированной КПП Toyota Corolla (например, модели с MMT) применяют специализированные инструменты: гидравлический пресс с адаптером под диаметр нажимного диска (обычно 180–200 мм) и динамометрический ключ с диапазоном 20–50 Н·м. Перед началом работ демонтируют коробку передач, фиксируют маховик стопором (артикул Toyota 09330-00021) и устанавливают пресс строго по центру нажимного диска. Давление прикладывают плавно, контролируя ход штока по манометру – для большинства корзин достаточно 1,5–2,5 тонны усилия, чтобы сжать пружины до рабочего положения.

Ключевой этап – совмещение меток на корзине и маховике. На Toyota Corolla с роботом метки наносят краской или керном: на маховике – точка напротив отметки «0» на шкале, на корзине – риска у одного из крепежных отверстий. При взводе используют шаблон-кондуктор (например, JTC 4712), который исключает перекос диска. После сжатия корзины болты затягивают крест-накрест в три этапа: 10 Н·м, 25 Н·м, финальный момент 40–45 Н·м с контролем по динамометрическому ключу.

Для проверки правильности взвода используют щуп толщиной 0,3 мм: его вводят между нажимным диском и ведомым диском сцепления в трех точках по окружности. Допустимое отклонение – не более 0,1 мм. Если зазор неравномерный, корзину демонтируют и повторяют процедуру с корректировкой положения адаптера пресса. Применение самодельных приспособлений (например, болтов с гайками вместо штатных шпилек) недопустимо – это приводит к деформации лепестков диафрагменной пружины.

После установки корзины проводят тестовый запуск двигателя с выжатой педалью сцепления. На роботизированных КПП Toyota Corolla допускается кратковременный шум при включении передачи (до 2 секунд), но если сцепление «ведет» или проскальзывает, требуется повторная регулировка. В таких случаях проверяют биение маховика (допуск – 0,1 мм) и состояние направляющего подшипника (артикул Toyota 90363-35002).

Проверка правильности взвода корзины после установки

Запустите двигатель и переведите селектор КПП в режим «N». Нажмите педаль тормоза и попробуйте включить передачу «R» или «D» – переключение должно происходить без рывков и задержек более 0,5 секунды. Если коробка «задумывается» или слышны посторонние шумы (скрежет, стук), повторно снимите актуатор и проверьте зазор между выжимным подшипником и лепестками корзины: он должен составлять 0,5–1,0 мм. Для измерения используйте щуп или штангенциркуль, предварительно зафиксировав маховик от проворачивания. При необходимости отрегулируйте положение актуатора, вращая регулировочный болт на его корпусе (шаг регулировки – 1/4 оборота).

Типичные ошибки при взводе корзины и как их избежать

Первая распространённая ошибка – неполное выжимание сцепления перед взводом. На роботизированных коробках Тойота Королла (например, C50A или C60A) требуется удерживать педаль сцепления до упора не менее 5 секунд, иначе актуатор не зафиксирует корзину в нужном положении. Проверяйте это по звуку: щелчок механизма должен быть чётким, без скрежета. Если корзина взводится с сопротивлением, повторно выжмите педаль и удерживайте её на 2–3 секунды дольше. Используйте диагностический сканер (например, Techstream) для контроля параметра «Clutch Position» – он должен показывать 100% выжима.

Вторая ошибка – попытка взвести корзину при включённом зажигании или работающем двигателе. Это приводит к сбоям в работе блока управления трансмиссией (TCM) и может вызвать ошибку P0810 (неисправность привода сцепления). Перед процедурой убедитесь, что зажигание выключено, а ключ вынут из замка. На моделях с 2010 по 2013 год дополнительно отсоедините клемму аккумулятора на 30 секунд, чтобы сбросить адаптивные настройки TCM. После взвода корзины запустите двигатель и дайте ему поработать на холостых 2–3 минуты – это позволит системе заново откалибровать положение сцепления.

Сборка коробки передач и проверка работы сцепления после ремонта

Перед сборкой убедитесь, что все детали коробки передач Тойота Королла робот очищены от старой смазки и продуктов износа. Используйте только оригинальные запчасти или аналоги с подтвержденными характеристиками: например, подшипники SKF VKBA 3595 для первичного вала, сальники NOK 90311-35020. Нанесите тонкий слой трансмиссионного масла Toyota 08885-81001 на все трущиеся поверхности, включая шлицы валов и зубья шестерен.

При установке дифференциала проверьте осевой люфт подшипников – он не должен превышать 0,05 мм. Для регулировки используйте шайбы толщиной от 1,8 до 2,2 мм с шагом 0,05 мм. Затяните гайку дифференциала моментом 88 Н·м, затем ослабьте на 90° и зафиксируйте шплинтом. Неправильная регулировка приведет к шуму на холостом ходу и ускоренному износу зубчатых зацеплений.

Сборка корзины сцепления требует точного позиционирования диафрагменной пружины. Установите корзину на маховик, совместив метки, нанесенные перед разборкой. Затяните болты крест-накрест моментом 25 Н·м в три этапа. После затяжки проверьте биение рабочей поверхности корзины – оно не должно превышать 0,1 мм. Для измерения используйте индикатор часового типа с магнитной стойкой.

При установке вилки выключения сцепления смажьте ее опорные точки консистентной смазкой Toyota 08887-01206. Убедитесь, что шток рабочего цилиндра свободно перемещается в направляющей втулке – заедание приведет к неполному выключению сцепления. Проверьте ход вилки: при нажатии на педаль он должен составлять 18–22 мм, измеряется штангенциркулем на конце вилки.

После сборки коробки передач залейте 1,9 литра трансмиссионного масла через заливное отверстие, расположенное на левой стороне картера. Используйте только рекомендованную жидкость Toyota 08885-81001 или аналог с вязкостью 75W-85 и спецификацией API GL-4. Уровень масла должен доходить до нижней кромки заливного отверстия – перелив вызовет течь через сальники.

Проверка работы сцепления начинается с прокачки гидропривода. Подключите шланг к штуцеру рабочего цилиндра, опустите второй конец в емкость с тормозной жидкостью DOT 4. Медленно нажимайте на педаль сцепления, пока не исчезнут пузырьки воздуха. После прокачки педаль должна иметь свободный ход 6–12 мм и полный ход 130–140 мм. Если ход меньше – отрегулируйте толкатель главного цилиндра.

Для проверки работоспособности сцепления выполните следующие действия:

1. Запустите двигатель, включите первую передачу и медленно отпускайте педаль сцепления. Автомобиль должен начать движение плавно, без рывков и пробуксовки.
2. На ходу переключитесь на вторую передачу при скорости 20–30 км/ч. Переключение должно происходить без скрежета и задержек.
3. Остановите автомобиль, включите заднюю передачу. Допускается легкий хруст при включении, но не более одного щелчка.
4. Проверьте отсутствие вибраций на педали сцепления при нажатии – их наличие указывает на деформацию диска или корзины.

Если после сборки наблюдаются шумы или затрудненное переключение передач, выполните диагностику с помощью сканера Toyota Techstream. Обратите внимание на следующие коды ошибок:

• P0810 – неисправность привода сцепления;
• P0900 – обрыв цепи электромагнитного клапана;
• C1200 – неверный сигнал датчика положения сцепления.

При появлении этих кодов проверьте электрические соединения, целостность проводки и сопротивление датчиков (для датчика положения сцепления – 1,5–2,5 кОм).
