Двигатель Suzuki G13A объёмом 1,3 литра – один из самых распространённых агрегатов в модельном ряду Swift 1980–1990-х годов. Его конструкция предусматривает механический привод клапанов с регулировочными шайбами, где тепловой зазор критически важен для стабильной работы. Номинальные значения зазоров для этого мотора: 0,13–0,18 мм на впускных клапанах и 0,23–0,28 мм на выпускных. Отклонение даже на 0,05 мм приводит к стуку, падению компрессии или перегреву клапанов.
Регулировка зазоров требуется каждые 30 000–40 000 км, но при эксплуатации на некачественном топливе или с повышенными нагрузками интервал сокращается до 20 000 км. Для проверки используют набор щупов с шагом 0,01 мм и микрометр для измерения толщины шайб. Процедура выполняется на холодном двигателе (температура не выше 30°C), иначе показания будут некорректными из-за теплового расширения деталей.
Основные признаки нарушенного зазора: металлический стук на холостых оборотах, нестабильная работа на низких оборотах, повышенный расход масла. Если зазор меньше нормы, клапаны не закрываются полностью, что ведёт к прогару седел. При увеличенном зазоре снижается наполнение цилиндров, падает мощность, растёт шумность. Для регулировки потребуются шайбы толщиной от 2,00 до 3,50 мм с шагом 0,05 мм – их подбирают по формуле: новая шайба = старая шайба + (измеренный зазор – номинальный зазор).
Двигатель Suzuki G13A (1.3 л, SOHC, 8 клапанов) требует точного соблюдения тепловых зазоров для стабильной работы. Заводские нормы для впускных клапанов составляют 0.13–0.18 мм, для выпускных – 0.23–0.28 мм. Превышение или занижение этих значений приводит к стуку, потере мощности, повышенному расходу масла или прогару клапанов. Проверку проводят на холодном двигателе (температура ≤20°C) с помощью щупов толщиной 0.10–0.30 мм.
Регулировка выполняется заменой толкателей (шайб) под кулачками распредвала. Для доступа снимают клапанную крышку, предварительно отсоединив высоковольтные провода и шланги вентиляции. Порядок регулировки:
- Проверните коленвал до совмещения метки на шкиве с указателем на крышке ГРМ (ВМТ 1-го цилиндра).
- Измерьте зазоры на 1-м и 2-м впускных, 1-м и 3-м выпускных клапанах.
- Поверните коленвал на 360° и проверьте оставшиеся клапаны (3-й и 4-й впускные, 2-й и 4-й выпускные).
Толщина шайб варьируется от 2.00 до 3.30 мм с шагом 0.05 мм. Формула расчета новой шайбы: T = (A − B) + C, где A – измеренный зазор, B – требуемый зазор, C – толщина старой шайбы. Пример: при зазоре 0.25 мм (выпускной клапан) и требуемом 0.23 мм, если старая шайба 2.80 мм, новая должна быть 2.78 мм.
После установки новых шайб повторно проверьте зазоры. Убедитесь в отсутствии посторонних предметов в ГБЦ перед сборкой. Затяните болты клапанной крышки моментом 8–12 Н·м в последовательности от центра к краям. Запустите двигатель и прослушайте работу на холостых оборотах – стук должен исчезнуть. При необходимости повторите регулировку через 500–1000 км пробега для компенсации приработки деталей.
Какие тепловые зазоры клапанов установлены для двигателя G13A
Для двигателя Suzuki G13A (1.3 л, 8 клапанов) завод-изготовитель устанавливает строгие нормативы тепловых зазоров клапанов. На холодном двигателе (температура ≤20°C) впускные клапаны должны иметь зазор 0.13–0.18 мм, выпускные – 0.23–0.28 мм. Эти значения обеспечивают оптимальную работу газораспределительного механизма при рабочих температурах, предотвращая прогарание клапанов или их неполное закрытие. Превышение или занижение зазоров приводит к падению мощности, увеличению расхода топлива и ускоренному износу деталей.
Регулировка зазоров проводится с помощью щупов толщиной 0.13, 0.18, 0.23 и 0.28 мм. Для проверки используют метод «на ощупь»: щуп должен входить в зазор с лёгким сопротивлением, но без заклинивания. Пример: если щуп 0.15 мм проходит свободно, а 0.20 мм – с трудом, зазор впускного клапана соответствует норме. Для выпускных клапанов аналогично проверяют диапазон 0.23–0.28 мм. Регулировку выполняют вращением регулировочного винта коромысла при ослабленной контргайке.
Отклонения от нормы требуют немедленной корректировки. Зазор менее 0.13 мм на впускных клапанах вызывает их перегрев и деформацию, более 0.18 мм – стук и неполное наполнение цилиндров. Для выпускных клапанов критичны значения ниже 0.23 мм (прогар) и выше 0.28 мм (ударная нагрузка на седло). Регулировку рекомендуется проводить каждые 30 000 км пробега или при появлении характерного металлического стука на холостых оборотах.
| Тип клапана | Норма зазора (холодный двигатель) | Инструмент для проверки |
|---|---|---|
| Впускной | 0.13–0.18 мм | Щупы 0.13, 0.18 мм |
| Выпускной | 0.23–0.28 мм | Щупы 0.23, 0.28 мм |
Необходимые инструменты и материалы для проверки и регулировки зазоров
Для точной проверки и регулировки тепловых зазоров на двигателе Suzuki Swift G13A потребуется набор щупов с шагом 0,01 мм – оптимальным выбором станет комплект от Mitutoyo или аналогичный с диапазоном измерений от 0,05 до 0,50 мм. Впускные клапаны требуют зазора 0,13–0,18 мм, выпускные – 0,23–0,28 мм, поэтому щупы должны включать значения 0,15, 0,20 и 0,25 мм для промежуточного контроля. Дополнительно понадобится динамометрический ключ с диапазоном 5–20 Н·м для затяжки контргаек регулировочных винтов с моментом 14–16 Н·м, указанным в сервисном мануале.
Регулировочные винты клапанов G13A имеют специфическую конструкцию с контргайками под ключ на 10 мм, поэтому необходим накидной или торцевой ключ соответствующего размера. Для фиксации распредвала в положении ВМТ потребуется приспособление для блокировки шестерни – можно использовать самодельный упор из стального прутка диаметром 8 мм или заводской фиксатор. Штангенциркуль с точностью 0,05 мм пригодится для проверки износа толкателей или кулачков распредвала, если зазоры выходят за пределы нормы после регулировки.
В качестве расходных материалов используйте только оригинальные прокладки клапанной крышки Suzuki (артикул 11189-60A00) или качественные аналоги от Victor Reinz. Для очистки посадочных поверхностей подойдет безворсовая салфетка и очиститель карбюратора – избегайте абразивных материалов, способных повредить алюминиевую поверхность головки блока. При замене регулировочных шайб (если конструкция двигателя предусматривает их использование) выбирайте детали с маркировкой, соответствующей требуемой толщине, с шагом 0,05 мм.
Пошаговая инструкция по снятию крышки клапанов на Suzuki Swift
Перед началом работ убедитесь, что двигатель полностью остыл – температура головки блока цилиндров не должна превышать 30°C. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание. Снимите воздушный фильтр в сборе с корпусом, отсоединив патрубок впускного коллектора и открутив два болта крепления на 10 мм. Отведите в сторону шланги системы вентиляции картера, зафиксировав их проволокой или пластиковыми хомутами.
Открутите шесть болтов крепления крышки клапанов в последовательности «крест-накрест», начиная с центральных – это предотвратит деформацию алюминиевой поверхности. Болты имеют размер головки 10 мм и требуют момента затяжки 8–10 Н·м при обратной установке. Аккуратно подденьте крышку плоской отверткой в зоне прокладки, избегая повреждения привалочных поверхностей. Если прокладка приклеилась, используйте пластиковый клин или силиконовый спрей для размягчения герметика.
Отсоедините высоковольтные провода от свечей зажигания, потянув за наконечники, а не за сами провода. Снимите катушку зажигания, открутив болт на 8 мм и отжав фиксатор электрического разъема. На моделях с 1995 года и новее потребуется демонтировать кронштейн троса акселератора, закрепленный двумя болтами на 12 мм. Проверьте состояние прокладки крышки клапанов – при наличии трещин или потери эластичности замените ее на оригинальную (артикул 11181-84E00).
Очистите привалочные поверхности головки блока и крышки от остатков старого герметика и масла с помощью безворсовой салфетки и очистителя карбюратора. Избегайте использования металлических скребков – они оставляют риски, нарушающие герметичность. Осмотрите крышку на предмет коробления: приложите металлическую линейку к поверхности и проверьте зазор щупом – допустимое отклонение не более 0,05 мм.
При обратной установке нанесите тонкий слой герметика (например, Loctite 574) на углы крышки и места стыков с головкой блока, избегая попадания в масляные каналы. Затягивайте болты в три этапа: сначала до 5 Н·м, затем до 8 Н·м, окончательно – до 10 Н·м. Подключите все разъемы и шланги, убедившись в правильности их фиксации. Запустите двигатель и проверьте отсутствие течей масла в течение 10 минут работы на холостом ходу.
Как правильно измерить текущие тепловые зазоры на двигателе G13A
Перед началом измерений убедитесь, что двигатель полностью остыл – температура головки блока цилиндров не должна превышать 30°C. Снимите клапанную крышку, предварительно отсоединив шланги вентиляции картера и высоковольтные провода. Очистите поверхность вокруг толкателей от масла и грязи, чтобы исключить попадание посторонних частиц в механизм.
Для точного измерения потребуется набор щупов с шагом 0,01 мм и микрометр для проверки толщины регулировочных шайб. Порядок проверки зазоров строго регламентирован: начните с первого цилиндра в положении ВМТ такта сжатия. Впускные клапаны (1-й и 3-й) должны иметь зазор 0,13–0,18 мм, выпускные (2-й и 4-й) – 0,23–0,28 мм. Вращайте коленвал по часовой стрелке ключом на 19 мм, совмещая метки на шкиве с указателем на крышке ГРМ.
- Установите щуп между кулачком распредвала и регулировочной шайбой толкателя.
- Проверьте усилие протяжки: щуп должен входить с легким сопротивлением, но не застревать.
- Записывайте показания для каждого клапана, отмечая отклонения от нормы.
- Повторите процедуру для остальных цилиндров, соблюдая порядок работы 1-3-4-2.
Если зазоры выходят за пределы допусков, потребуется замена регулировочных шайб. Для этого используйте специальный съемник Suzuki (номер по каталогу 09916-14510) или аналог. Толщина новой шайбы рассчитывается по формуле: T = (A + B) – C, где A – измеренный зазор, B – толщина старой шайбы, C – номинальный зазор. Допустимый диапазон толщин шайб для G13A – от 2,20 до 3,50 мм с шагом 0,05 мм.

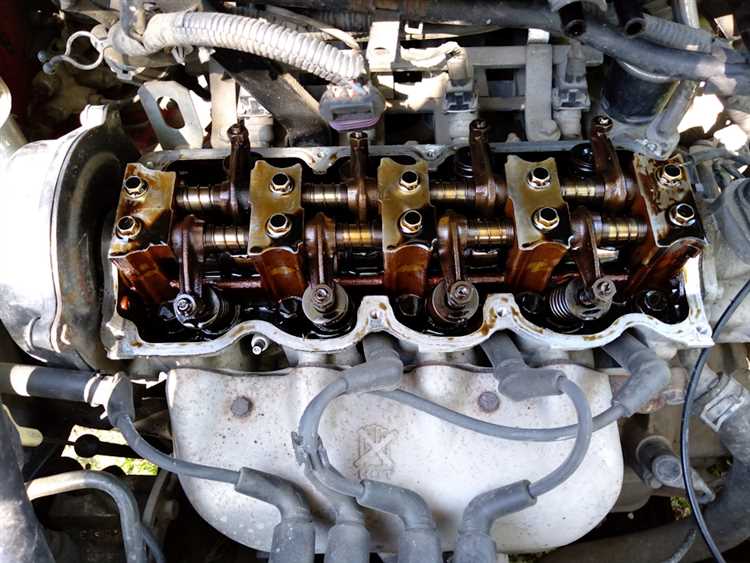

Методы регулировки зазоров клапанов с использованием щупов
Щупы подбираются согласно заводским нормам: для впускных клапанов G13A зазор составляет 0,13–0,17 мм, для выпускных – 0,23–0,27 мм. Щуп должен входить в зазор с легким сопротивлением, но без заклинивания. Если щуп проходит свободно или не входит вовсе, ослабьте контргайку регулировочного винта на коромысле ключом на 10 мм и вращайте винт отверткой до достижения требуемого зазора. После регулировки затяните контргайку моментом 14–18 Н·м, удерживая винт от проворачивания.
Проверка зазоров проводится последовательно для каждого клапана в порядке работы цилиндров (1-3-4-2). После регулировки первого положения коленвала проверните его на 360° для настройки оставшихся клапанов: впускных 3-го и 4-го цилиндров, выпускных 2-го и 4-го. Избегайте ошибок при определении такта сжатия – для этого снимите свечу зажигания и закройте отверстие пальцем: при такте сжатия воздух будет выталкивать палец. Неправильное определение такта приведет к некорректной регулировке.
Для точности измерений используйте набор щупов с шагом 0,01 мм. При регулировке избегайте чрезмерного затягивания контргаек – это может деформировать коромысло или сбить зазор. После завершения работ установите клапанную крышку с новой прокладкой, замените масло и фильтр, так как в процессе регулировки в картер могли попасть посторонние частицы. Запустите двигатель и прослушайте его работу на холостых оборотах: стук клапанов должен отсутствовать.
Повторную проверку зазоров рекомендуется провести через 500–1000 км пробега, так как новые регулировочные винты могут «усесться». Если зазоры изменились, отрегулируйте их повторно. Для двигателей с пробегом свыше 100 000 км допускается увеличение зазоров на 0,02–0,03 мм от верхней границы нормы для компенсации износа деталей ГРМ.
