На Ситроен Берлинго (особенно моделях 2008–2018 годов) звуковой сигнал расположен в передней части автомобиля, за решёткой радиатора или под бампером. В большинстве случаев он крепится к металлическому кронштейну кузова с левой стороны, ближе к фартуку. Чтобы добраться до него, потребуется снять нижнюю часть бампера или открутить защитную пластиковую накладку – доступ зависит от года выпуска и модификации.
На моделях с двигателем 1.6 HDi или 1.4i сигнал часто скрыт за пластиковым кожухом, который фиксируется двумя-тремя винтами Torx T20. После демонтажа накладки отсоедините разъём питания (обычно двухконтактный) и открутите гайку на 10 мм, удерживающую сигнал. На версиях с кондиционером может потребоваться отвести в сторону трубки системы, чтобы освободить пространство.

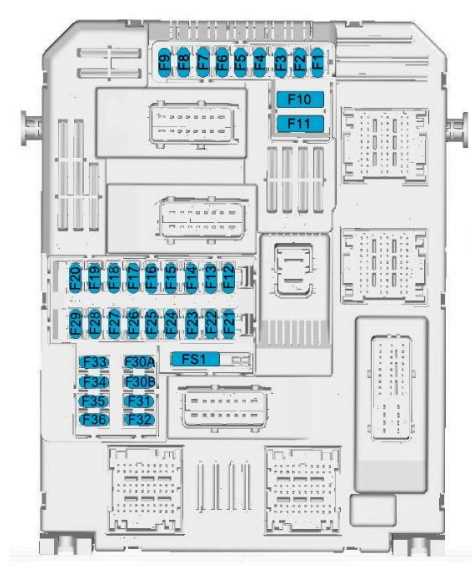

Если сигнал не работает, проверьте предохранитель F12 (15 А) в блоке под капотом (расположен в левой части моторного отсека) и реле R2. Также осмотрите проводку на предмет окисления контактов – особенно в местах соединения с кнопкой на руле. При замене выбирайте сигнал с аналогичными характеристиками: для Берлинго подходят модели с напряжением 12 В и потреблением тока 3–5 А.
На автомобилях после 2019 года (второе поколение) сигнал может быть интегрирован в блок передней оптики или установлен за решёткой радиатора ближе к центру. В этом случае для доступа потребуется снять всю переднюю панель бампера, открутив крепёжные болты под арками и вдоль нижнего края. Обратите внимание: на некоторых версиях сигнал дублируется – второй может находиться с правой стороны.
Где находится сигнал на Ситроен Берлинго: инструкция
На Ситроен Берлинго (особенно моделях до 2018 года) звуковой сигнал расположен за передним бампером, ближе к левой стороне. Чтобы добраться до него, снимите нижнюю пластиковую защиту бампера – крепится она на клипсах и одном винте под крестовую отвёртку. После демонтажа защиты сигнал виден сразу: чёрный цилиндрический корпус с двумя проводами, подключёнными через разъём.
В модификациях с 2018 года (рестайлинг) сигнал может находиться за решёткой радиатора. Для доступа потребуется частично демонтировать решётку: открутите два верхних болта под капотом и отщёлкните пластиковые защёлки по бокам. Сигнал крепится на металлическом кронштейне одним болтом на 10 мм – ослабьте его, чтобы снять устройство.
Если сигнал не работает, проверьте предохранитель F12 (15 А) в монтажном блоке под капотом – он отвечает за цепь звукового сигнала. Блок расположен слева от аккумулятора, крышка снимается нажатием на защёлки. При перегорании предохранителя замените его на аналогичный, но сначала устраните причину короткого замыкания: осмотрите провода на предмет повреждений, особенно в местах изгибов.
Для проверки самого сигнала отсоедините разъём и подайте напряжение 12 В напрямую от аккумулятора. Если звук появился – проблема в проводке или реле. Реле сигнала (если установлено) находится в том же монтажном блоке под капотом, маркировка – R1. Замените его на заведомо исправное, например, от вентилятора охлаждения (если параметры совпадают).
На моделях с многофункциональным рулём сигнал активируется через подрулевой переключатель. Если клаксон не реагирует, проверьте контактную группу переключателя: разберите кожух рулевой колонки, осмотрите провода на предмет обрыва или окисления. Частая проблема – износ контактного кольца подушки безопасности, которое передаёт сигнал на рулевой вал.
При установке нового сигнала обратите внимание на полярность: красный провод – «+», чёрный – «–». Затяните крепёжный болт с усилием 8–10 Н·м, чтобы избежать вибраций. После сборки проверьте работоспособность, нажав на кнопку сигнала – звук должен быть чистым, без дребезжания. Если сигнал звучит слабо, очистите контакты разъёма от окислов или замените устройство.
Как определить расположение кнопки звукового сигнала в салоне
В Citroën Berlingo кнопка звукового сигнала интегрирована в подушку рулевого колеса. На моделях до 2018 года она расположена в центральной части спиц руля, часто под логотипом Citroën или в виде отдельной выпуклой площадки. На рестайлинговых версиях (с 2018 года) сигнал активируется нажатием на нижнюю часть подушки, где нанесена пиктограмма клаксона.
Для точного определения места нажмите на руль в разных зонах: звук должен издаваться при нажатии на мягкую часть подушки, а не на пластиковые элементы спиц. Избегайте сильного давления на верхнюю часть руля – там расположены подушки безопасности, и механическое воздействие может повредить контакты.
- Модели 2008–2013: сигнал срабатывает при нажатии на левую или правую половину подушки (зависит от комплектации).
- Модели 2014–2018: кнопка смещена к центру, часто под надписью «CITROËN».
- Модели 2019+: сигнал активируется нажатием на нижний сегмент подушки, где иногда нанесена волнистая линия.
Если звук не появляется, проверьте предохранитель F12 (15 А) в блоке под капотом – он отвечает за цепь клаксона. В салоне осмотрите контактное кольцо под рулевой колонкой: окисление или смещение контактов приводит к отказу сигнала. Для доступа к кольцу снимите нижний кожух руля (крепится на 2–3 винтах Torx T20).
На автомобилях с многофункциональным рулём сигнал может дублироваться на отдельной кнопке среди клавиш управления бортовым компьютером. Обычно это кнопка с пиктограммой рупора, расположенная на левой или правой спице. Проверьте её работу, если основная кнопка не реагирует.
Для диагностики неисправностей используйте мультиметр: прозвоните цепь от кнопки до реле. Сопротивление исправной кнопки при нажатии должно падать до 0 Ом. Если сопротивление остаётся высоким, замените подушку руля или отремонтируйте контактное кольцо. При замене руля отключите аккумулятор минимум на 10 минут, чтобы избежать срабатывания подушек безопасности.
На вторичном рынке часто встречаются рули с неоригинальными подушками, где кнопка сигнала смещена или отсутствует. Перед покупкой проверьте совместимость по VIN-коду автомобиля. Для моделей до 2018 года подходят подушки с артикулами 9664959880 (левая кнопка) и 9664959980 (правая кнопка). На рестайлинговых версиях используйте 9818742880.
Пошаговая разборка рулевого колеса для доступа к сигналу
Перед началом работ отключите аккумулятор, сняв клемму «минус». На Ситроен Берлинго первого поколения (2008–2018) рулевое колесо крепится центральной гайкой под накладкой. Для её демонтажа потребуется пластиковый съёмник или плоская отвёртка, но действуйте аккуратно – материал хрупкий.
Подденьте декоративную заглушку в центре руля тонким инструментом, начиная с нижнего края. Она фиксируется на защёлках, расположенных в четырёх точках. После снятия откроется доступ к гайке на 22 мм – используйте торцевую головку с удлинителем, чтобы не повредить шлицы.
Открутив гайку, не снимайте руль сразу. Сначала пометьте его положение относительно вала маркером – это упростит обратную сборку. На моделях с подушкой безопасности отсоедините разъём под рулём: нажмите на фиксаторы и потяните коннектор вниз. Убедитесь, что провода не натянуты.
Для снятия руля потребуется съёмник. Вставьте его лапки в технологические отверстия на ступице и равномерно затягивайте центральный болт, пока руль не сойдёт с вала. Если съёмника нет, можно использовать молоток, нанося удары через деревянную проставку по тыльной стороне ступицы, но риск повреждения вала выше.
После демонтажа руля откроется доступ к контактному кольцу сигнала. На Берлинго оно расположено за подрулевым переключателем и крепится двумя винтами Torx T20. Открутите их, затем аккуратно отсоедините разъём – он часто залипает, поэтому покачайте его из стороны в сторону, не дёргая за провода.
Проверьте состояние контактной площадки на кольце. Окисление или износ могут быть причиной неработающего сигнала. Очистите поверхность спиртом и мелкозернистой наждачной бумагой (зерно 1000–1500), затем нанесите тонкий слой токопроводящей смазки. Избегайте обычных смазок – они ухудшат контакт.
При обратной сборке сначала установите контактное кольцо, совместив метки на корпусе и валу. Затяните винты с моментом 2–3 Н·м. Рулевое колесо наденьте на вал, ориентируясь по меткам, и затяните гайку с моментом 40–45 Н·м. Подключите разъём подушки безопасности и аккумулятор.
Перед началом движения проверьте работу сигнала и отсутствие ошибок на приборной панели. Если после сборки руль «бьёт» или смещён, ослабьте гайку и скорректируйте положение, затем затяните повторно. На моделях с ESP не забудьте инициализировать датчик угла поворота руля через диагностический сканер.
Где искать провода и контакты звукового сигнала под капотом
На Ситроен Берлинго первого поколения (1996–2008) звуковой сигнал расположен за передним бампером, ближе к левой фаре. Провода к нему идут от реле, установленного в монтажном блоке под капотом – слева от аккумулятора, в черном пластиковом коробе. Контакты сигнала подключены через двухконтактный разъем с проводами красного (плюс) и черного (минус) цветов. Если сигнал не работает, проверьте этот разъем на окисление или обрыв.
В моделях второго поколения (2008–2018) сигнал смещен к правой стороне моторного отсека, рядом с блоком предохранителей. Проводка здесь скрыта под пластиковой накладкой, закрепленной на двух клипсах. Для доступа снимите накладку, потянув ее вверх. Контакты сигнала – стандартный двухпиновый разъем с проводами: желтый (питание от реле) и коричневый (масса). Реле сигнала находится в блоке под капотом, позиция F12 (15А).
На Берлинго третьего поколения (с 2018) сигнал интегрирован в блок клаксона, закрепленный на раме радиатора с правой стороны. Провода идут в гофрированной трубке вдоль верхней поперечины кузова. Разъем – трехконтактный, но используется только два провода: синий (питание) и черный (масса). Реле сигнала расположено в салонном блоке предохранителей (позиция R12), доступ к которому открывается после снятия крышки под рулевой колонкой.
При поиске проводки обратите внимание на характерные признаки неисправностей: окисленные контакты разъема, перетертые провода у мест крепления к кузову, следы коррозии на клеммах. Для проверки используйте мультиметр – напряжение на контактах сигнала должно соответствовать бортовому (12В). Если напряжение есть, но сигнал не работает, замените сам клаксон.
В модификациях с дизельным двигателем (DW8, DV6) проводка сигнала может проходить рядом с топливными магистралями. Избегайте механических повреждений изоляции – короткое замыкание в этой зоне способно вызвать возгорание. Для временной фиксации проводов используйте пластиковые стяжки, а не изоленту, которая со временем теряет свойства.
Если сигнал срабатывает самопроизвольно, проверьте состояние кнопки на руле. Провода от нее идут через подрулевой шлейф к блоку управления подушками безопасности. Обрыв или замыкание в этой цепи часто приводит к ложным срабатываниям. Для диагностики отключите разъем кнопки и прозвоните цепь на предмет сопротивления.
Как проверить работоспособность сигнала без разборки элементов
На Ситроен Берлинго сигнал активируется через подрулевой переключатель или отдельную кнопку на руле. Перед проверкой убедитесь, что аккумулятор заряжен не менее чем на 12,4 В – низкое напряжение может искажать результаты. Подключите мультиметр в режиме измерения постоянного тока (DC) к клеммам аккумулятора, чтобы исключить падение напряжения.
Найдите реле сигнала в монтажном блоке под капотом или в салоне. На Берлинго первого поколения (1996–2008) оно расположено в блоке предохранителей слева от рулевой колонки, маркировка – «Horn» или «Klaxon». Во втором поколении (2008–2018) реле чаще находится в блоке под капотом, рядом с АКБ, обозначение – «F13» или «R1». Проверьте его целостность: извлеките реле, осмотрите на предмет оплавления или окисления контактов.
Подайте питание напрямую на клеммы сигнала. Для этого снимите декоративную накладку под рулем (крепится на защелках), найдите провода, идущие к сигналу – обычно это два толстых провода: красный (+12 В) и черный (масса). Замкните их кратковременно с помощью отвертки или перемычки. Если сигнал сработает, неисправность в цепи управления (реле, переключатель, проводка).
Проверьте предохранитель сигнала. В первом поколении он расположен в салонном блоке под номером «F12» (10 А), во втором – «F13» (15 А). Извлеките предохранитель, осмотрите нить накаливания: если она перегорела, замените на аналогичный по номиналу. Не используйте предохранители большего номинала – это может привести к возгоранию проводки.
Используйте диагностический сканер для проверки цепи. Подключите сканер к разъему OBD-II, выберите пункт «Электрооборудование» или «Кузовные системы». Подайте команду на активацию сигнала через сканер. Если сигнал не сработает, а сканер покажет ошибку по цепи (например, «B1234 – обрыв цепи сигнала»), проблема в проводке или самом сигнале.
Прозвоните провода от переключателя до сигнала. Отсоедините разъем сигнала, найдите контакты управления (обычно это тонкие провода: желтый с черной полосой или зеленый). Подключите мультиметр в режиме прозвонки к одному из контактов и массе. Нажмите на кнопку сигнала – при исправной цепи мультиметр покажет сопротивление близкое к 0 Ом. Если сопротивление бесконечно, ищите обрыв в проводе.
Проверьте контакты на рулевом переключателе. Снимите подрулевой кожух, найдите контактную группу сигнала. Осмотрите контакты на предмет окисления или износа. Протрите их спиртом, если есть налет. Проверьте подвижность контактной пластины – она должна четко замыкаться при нажатии на кнопку. Если пластина деформирована, замените переключатель.
Если все проверки не выявили неисправность, но сигнал не работает, проблема в самом звуковом элементе. На Берлинго сигнал расположен за передним бампером, слева или справа от радиатора. Отсоедините разъем, подайте напрямую 12 В от аккумулятора на клеммы сигнала. Если звука нет, сигнал неисправен и требует замены. Не пытайтесь разбирать его – мембрана и обмотка не подлежат ремонту.
Типичные неисправности сигнала и способы их диагностики
На Ситроен Берлинго чаще всего выходят из строя следующие элементы звукового сигнала: реле (расположено в монтажном блоке под капотом, артикул 9656634580), кнопка на руле (контактная группа или подрулевой переключатель), проводка в рулевой колонке (обрыв или окисление контактов в шлейфе подушки безопасности), сам звуковой элемент (артикул 9656634588). Реже проблема кроется в предохранителе F12 (15А) или неисправности ЭБУ кузова (BSI). Для проверки реле подайте 12В напрямую на контакты 85 и 86 – при исправном реле должен быть слышен щелчок. Если сигнал не работает, прозвоните цепь мультиметром: на контакте 30 должно быть напряжение аккумулятора, на 87 – питание на сигнал при нажатии кнопки.
- Диагностика кнопки: Снимите подушку безопасности (отключите АКБ за 10 минут до работ) и проверьте сопротивление между контактами кнопки в нажатом состоянии – должно быть менее 1 Ом. Окисленные контакты зачистите ластиком или замените переключатель (артикул 9656634680).
- Проверка проводки: Прозвоните шлейф рулевой колонки от кнопки до разъема C001 (белый, 16-контактный) на наличие обрывов. Особое внимание контактам 1 (масса) и 12 (сигнал +12В). При обнаружении повреждений замените шлейф целиком (артикул 9656634780).
- Тестирование звукового элемента: Подключите сигнал напрямую к АКБ – если звука нет, замените его. При наличии звука проверьте цепь от реле до сигнала на предмет короткого замыкания или обрыва.
- Диагностика BSI: Подключите диагностический сканер (например, Lexia-3) и проверьте наличие ошибок в блоке кузовной электроники. Код B1234 указывает на проблему с цепью сигнала.
