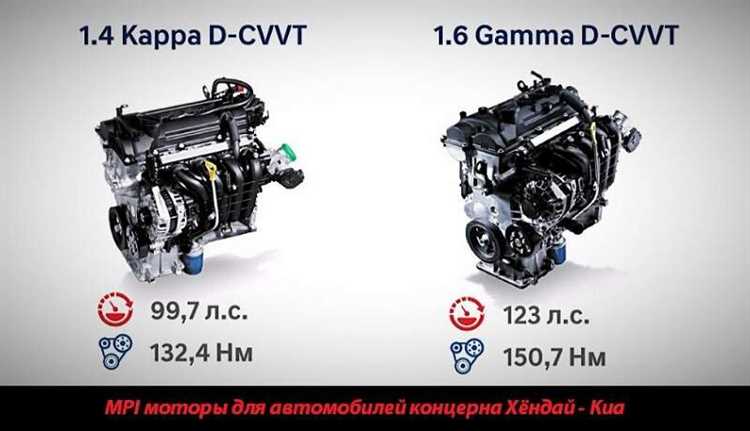

MPI (Multi-Point Injection) – система многоточечного впрыска топлива, ставшая стандартом для бензиновых двигателей в конце XX века. В отличие от одноточечного впрыска (SPI), где форсунка одна на весь впускной коллектор, MPI использует отдельную форсунку для каждого цилиндра, расположенную вблизи впускного клапана. Это обеспечивает более точное дозирование топлива, улучшенную топливную экономичность и снижение вредных выбросов на 15–20% по сравнению с карбюраторными системами.
Принцип работы MPI основан на синхронизированном впрыске топлива под давлением 3–5 бар. Электронный блок управления (ЭБУ) рассчитывает момент и продолжительность открытия форсунок на основе данных с датчиков: положения коленвала, массового расхода воздуха (MAF), температуры охлаждающей жидкости и кислорода в выхлопе (лямбда-зонд). Форсунки срабатывают последовательно или попарно-параллельно, в зависимости от конструкции двигателя, что минимизирует задержки в подаче топлива и улучшает отклик на педаль газа.
Конструкция MPI-системы включает ключевые элементы: топливную рампу с регулятором давления, электромагнитные форсунки с сопротивлением 12–16 Ом, топливный насос низкого давления (обычно погружной, в баке) и впускной коллектор с индивидуальными каналами. Рампа распределяет топливо равномерно между форсунками, а регулятор поддерживает постоянное давление, сбрасывая излишки обратно в бак. Форсунки MPI имеют ресурс 100–150 тыс. км, но требуют периодической очистки от отложений – рекомендуется использовать присадки на основе полиэфирамина каждые 30–40 тыс. км.
Особенность MPI – отсутствие турбонаддува в базовой конфигурации, что упрощает конструкцию и снижает стоимость обслуживания. Однако это же ограничивает мощность: удельная отдача редко превышает 70–80 л.с. с литра объема. Для повышения эффективности применяют изменяемую геометрию впускного коллектора (например, в двигателях Volkswagen EA111) или фазовращатели на распредвалах. При эксплуатации критически важно следить за состоянием воздушного фильтра – его загрязнение на 30% увеличивает расход топлива на 5–7%.
Типичные неисправности MPI связаны с износом форсунок (потеря герметичности, неравномерный распыл) или отказами датчиков. Симптомы: плавающие обороты, детонация, повышенный расход. Диагностика включает проверку сопротивления форсунок (допустимое отклонение ±5%), давления в рампе (должно быть стабильным при резком открытии дросселя) и сигналов с датчиков с помощью сканера OBD-II. Ремонтопригодность MPI высока: форсунки можно промыть ультразвуком, а топливный насос заменить без демонтажа бака на большинстве моделей.
MPI двигатель: принцип работы и особенности конструкции
MPI (Multi-Point Injection) – система распределённого впрыска топлива, где каждый цилиндр оснащён отдельной форсункой, расположенной во впускном коллекторе перед впускным клапаном. Топливо подаётся под давлением 3–4 бар, смешиваясь с воздухом непосредственно перед поступлением в камеру сгорания. Система использует электронный блок управления (ЭБУ), который корректирует момент и продолжительность впрыска на основе данных с датчиков: положения коленвала, массового расхода воздуха (MAF), температуры охлаждающей жидкости и кислорода в отработавших газах. Преимущество MPI – равномерное распределение топливной смеси между цилиндрами, что снижает риск детонации и улучшает экономичность на 5–10% по сравнению с одноточечным впрыском. Однако из-за расположения форсунок во впускном тракте часть топлива оседает на стенках коллектора, что увеличивает расход при холодном пуске и требует прогрева двигателя для стабильной работы.
Конструктивно MPI-двигатели отличаются упрощённой топливной рампой без высокого давления (в отличие от GDI), что снижает стоимость производства и обслуживания. Форсунки работают в диапазоне 12–16 В, а их ресурс составляет 100–150 тыс. км при использовании качественного топлива. Для продления срока службы рекомендуется регулярная очистка форсунок каждые 30–50 тыс. км с применением специализированных присадок или ультразвуковой чистки. Особенность MPI – отсутствие турбонаддува в базовой комплектации, так как система оптимизирована для атмосферных двигателей с рабочим объёмом 1,4–2,0 л. При тюнинге возможна установка турбины, но требуется перепрошивка ЭБУ и усиление системы охлаждения из-за повышенной тепловой нагрузки.
Как устроена система распределённого впрыска топлива в MPI двигателях
Система распределённого впрыска MPI (Multi-Point Injection) основана на индивидуальной подаче топлива к каждому цилиндру через отдельные форсунки, расположенные во впускном коллекторе непосредственно перед впускными клапанами. В отличие от одноточечного впрыска, где топливо подаётся в общий коллектор, MPI обеспечивает более точное дозирование и равномерное распределение смеси, что улучшает отдачу двигателя и снижает расход топлива на 5–10% при сопоставимых условиях эксплуатации.
Ключевой элемент системы – топливная рампа (рейка), к которой подключены все форсунки. Давление в рампе поддерживается механическим или электрическим топливным насосом на уровне 3–4 бар, что достаточно для эффективного распыления без необходимости в высоконапорных системах, как в GDI. Форсунки управляются электронным блоком управления (ЭБУ) по сигналам от датчиков положения коленвала, расхода воздуха и кислорода в выхлопе, корректируя время открытия с точностью до 0,1 мс.
Впускной коллектор в MPI-двигателях проектируется с учётом оптимального распределения воздушно-топливной смеси между цилиндрами. Геометрия каналов минимизирует турбулентность и предотвращает образование топливной плёнки на стенках, что особенно критично при холодном пуске. Для улучшения смесеобразования на низких оборотах некоторые производители применяют изменяемую длину впускного тракта, что позволяет повысить крутящий момент на 15–20% в диапазоне 1500–3500 об/мин.
Форсунки MPI работают в импульсном режиме, открываясь на 1–5 мс за цикл в зависимости от нагрузки. Конструктивно они представляют собой электромагнитные клапаны с игольчатым распылителем, обеспечивающим конус распыла 15–30°. Для предотвращения закоксовывания рекомендуется использовать топливо с моющими присадками не реже одного раза в 10 000 км, особенно в регионах с низким качеством бензина.
ЭБУ корректирует работу системы на основе данных от датчика детонации, регулируя угол опережения зажигания и состав смеси в реальном времени. При выходе из строя одного из датчиков (например, ДМРВ) двигатель переходит в аварийный режим с фиксированными параметрами впрыска, что приводит к увеличению расхода топлива на 20–30% и снижению мощности. Диагностика таких неисправностей требует сканирования ошибок через OBD-II и проверки сопротивления форсунок (норма – 12–16 Ом).
Преимущество MPI перед системами прямого впрыска – меньшая чувствительность к качеству топлива и отсутствие нагара на впускных клапанах, так как топливо не контактирует с ними напрямую. Однако при эксплуатации на этилированном бензине или с некачественными маслами возможно засорение форсунок, что проявляется в неравномерной работе двигателя на холостом ходу. Для очистки применяют ультразвуковую промывку или специальные присадки, но эффективность последних ограничена при сильных отложениях.
Ресурс системы MPI при соблюдении регламента ТО составляет 200 000–250 000 км. Критические элементы – топливный насос и форсунки – требуют замены при падении давления ниже 2,5 бар или увеличении времени впрыска более чем на 30% от номинального. Для продления срока службы рекомендуется избегать работы двигателя на остатках топлива в баке, так как это ускоряет износ насоса из-за перегрева и попадания абразивных частиц.
Основные компоненты MPI двигателя и их функциональное назначение
MPI (Multi-Point Injection) двигатель использует распределенный впрыск топлива, где каждый цилиндр оснащен отдельной форсункой. Форсунки расположены во впускном коллекторе на расстоянии 50–150 мм от впускных клапанов, что обеспечивает оптимальное смесеобразование. Рабочее давление топлива в системе составляет 3–4 бара, а время открытия форсунок регулируется ЭБУ с точностью до микросекунд. Для стабильной работы критически важна чистота распылителей – загрязнение свыше 15% снижает мощность на 8–12% и увеличивает расход топлива на 5–7%. Рекомендуется использовать топливные фильтры с тонкостью отсева не более 10 микрон и проводить диагностику форсунок каждые 30 000 км.
Впускной коллектор MPI двигателя изготавливается из алюминиевого сплава или композитных материалов для снижения массы и улучшения теплоотвода. Геометрия каналов оптимизирована под ламинарный поток воздуха со скоростью 40–60 м/с на режимах частичных нагрузок. В некоторых модификациях применяются изменяемые длины впускных каналов (система VIS), что позволяет повысить крутящий момент на низких оборотах на 12–18%. Для предотвращения конденсации топлива на стенках коллектора температура воздуха на входе поддерживается в диапазоне 30–50°C за счет подогрева от системы охлаждения.
Топливная рампа MPI служит аккумулятором давления и равномерно распределяет топливо между форсунками. Изготавливается из нержавеющей стали или алюминия с внутренним диаметром 6–10 мм, рассчитанным на расход до 200 л/ч. Давление в рампе контролируется датчиком абсолютного давления (MAP) с погрешностью не более ±0,1 бара. При падении давления ниже 2,8 бара ЭБУ переводит двигатель в аварийный режим, ограничивая обороты до 3000 об/мин. Для диагностики утечек рекомендуется использовать манометр с диапазоном измерений 0–6 бар и проводить проверку при холодном двигателе.
Дроссельная заслонка в MPI системах управляется электронным приводом (ETC) с обратной связью по положению. Угол открытия заслонки регулируется с точностью 0,1°, а время реакции на изменение нагрузки не превышает 100 мс. В современных версиях применяются заслонки с антипригарным покрытием на основе дисульфида молибдена, что снижает риск заклинивания при эксплуатации на некачественном топливе. Для калибровки используются сканеры с поддержкой протокола CAN, так как механические регулировки не предусмотрены.
Датчик массового расхода воздуха (ДМРВ) в MPI двигателях чаще всего реализован на базе термоанемометрического принципа. Чувствительный элемент – платиновая нить диаметром 70 мкм, нагреваемая до 120–150°C. Погрешность измерений не превышает 2% в диапазоне 10–1000 кг/ч. Загрязнение нити на 5% приводит к ошибке в расчете топливоподачи до 8%, что проявляется в повышенном расходе и нестабильных холостых оборотах. Очистка ДМРВ допускается только специализированными составами – использование спирта или ацетона разрушает защитное покрытие.
Система зажигания MPI двигателя включает индивидуальные катушки зажигания на каждый цилиндр (COP). Вторичное напряжение достигает 30–40 кВ, а длительность искрового разряда составляет 1,2–1,8 мс. Для предотвращения пробоя изоляции катушек рекомендуется использовать свечи с зазором 0,8–1,1 мм и сопротивлением 5–10 кОм. При замене катушек необходимо соблюдать полярность подключения – обратная установка приводит к снижению энергии искры на 30–40%. Диагностика проводится осциллографом с проверкой формы импульса на первичной обмотке.
Электронный блок управления (ЭБУ) MPI двигателя обрабатывает до 1000 сигналов в секунду от 15–20 датчиков. Алгоритмы управления основаны на картах топливоподачи и зажигания, записанных в энергонезависимой памяти. Для адаптации к износу двигателя применяется система долгосрочной коррекции (LTFT), компенсирующая отклонения до ±25%. При перепрошивке ЭБУ необходимо учитывать октановое число топлива – использование бензина с ОЧ ниже рекомендованного на 5 единиц приводит к детонации и повреждению поршней. Для диагностики используются адаптеры OBD-II с поддержкой протоколов ISO 9141-2 или KWP2000.
Сравнение MPI с другими системами впрыска: преимущества и ограничения
MPI (Multi-Point Injection) – система распределённого впрыска, где форсунки установлены перед впускными клапанами каждого цилиндра. В отличие от одноточечного впрыска (SPI), MPI обеспечивает более точное дозирование топлива, что снижает расход на 5–10% и улучшает динамику разгона на 8–12% при сопоставимых оборотах. Однако по сравнению с непосредственным впрыском (GDI) MPI проигрывает в эффективности сгорания: GDI повышает мощность на 15–20% и снижает расход на 10–15% за счёт работы на обеднённых смесях и лучшего распыла топлива в камере сгорания.
Основное преимущество MPI перед карбюраторными системами – стабильность работы на переходных режимах. Карбюраторы склонны к «провалам» при резком открытии дросселя из-за инерционности топливной плёнки, тогда как MPI мгновенно корректирует подачу топлива по сигналам датчиков. Однако MPI требует более сложной электроники: блок управления должен обрабатывать данные с датчиков кислорода, массового расхода воздуха и положения дросселя, что увеличивает стоимость системы на 20–30% по сравнению с карбюратором.
По сравнению с системами последовательного впрыска (SFI), где форсунки работают синхронно с тактами впуска, MPI использует одновременный или попарно-параллельный впрыск. Это упрощает конструкцию, но снижает точность дозирования на 3–7% при резких изменениях нагрузки. SFI предпочтительнее для высокооборотистых двигателей (свыше 6000 об/мин), где даже малые задержки в подаче топлива критичны. Для городских условий разница между MPI и SFI минимальна, но SFI выигрывает на трассе при постоянных высоких нагрузках.
- Преимущества MPI:
- Простота конструкции и ремонтопригодность: форсунки легкодоступны, а их замена не требует специального оборудования.
- Меньшая склонность к нагарообразованию по сравнению с GDI: топливо не контактирует с клапанами и стенками цилиндров, что снижает риск закоксовки.
- Совместимость с низкооктановым топливом: MPI менее чувствителен к качеству бензина, чем GDI или турбированные системы.
- Ограничения MPI:
- Невозможность работы на сверхобеднённых смесях (λ > 1.4), что ограничивает потенциал экономии топлива.
- Более высокий уровень вредных выбросов NOx по сравнению с GDI из-за менее равномерного распределения смеси.
- Ограниченный диапазон регулирования фаз газораспределения: MPI хуже адаптируется к изменяемым фазам, чем системы с непосредственным впрыском.
Для двигателей объёмом до 2.0 л MPI остаётся оптимальным решением по соотношению цена/эффективность. В моторах большего объёма или с турбонаддувом MPI уступает GDI из-за ограниченной возможности охлаждения заряда: при впрыске во впускной коллектор топливо не снижает температуру воздуха, что повышает риск детонации. В таких случаях GDI позволяет увеличить степень сжатия на 1–1.5 единицы без изменения октанового числа топлива.
Выбор между MPI и другими системами зависит от приоритетов: для бюджетных автомобилей с атмосферными двигателями MPI – разумный компромисс, обеспечивающий достаточную экономичность и надёжность. В премиальных и спортивных моделях GDI или комбинированные системы (например, MPI + GDI) предпочтительнее из-за лучших показателей мощности и экологичности. При эксплуатации в условиях низких температур MPI демонстрирует более стабильный запуск, чем GDI, благодаря отсутствию проблем с обледенением форсунок.
Типичные неисправности MPI двигателей и методы их диагностики
Наиболее распространённая проблема MPI-двигателей – загрязнение форсунок. Отложения на распылителях нарушают форму факела, что приводит к неравномерному смесеобразованию, детонации и падению мощности. Диагностика включает проверку давления топлива (норма – 3,0–3,5 бар на холостом ходу) и стендовые испытания форсунок с замером производительности и угла распыла. При отклонении более 5% от паспортных значений требуется промывка или замена. Ультразвуковая очистка эффективна при слое отложений до 50 мкм, при большей толщине – только замена.
Износ маслосъёмных колпачков проявляется повышенным расходом масла (более 0,5 л на 1000 км) и сизым дымом на холодном пуске. Подтверждается эндоскопическим осмотром клапанов: наличие масляных потёков на стержнях указывает на неисправность. Замена колпачков на MPI-двигателях требует демонтажа распредвала, что увеличивает трудоёмкость до 6–8 нормо-часов. Альтернативный метод – замер компрессии с добавлением 10 мл масла в цилиндр: рост давления на 1–1,5 бар подтверждает износ маслосъёмных элементов.
Сбои в работе системы зажигания часто связаны с пробоем катушек или свечей. На MPI-двигателях с индивидуальными катушками диагностика начинается с проверки сопротивления первичной (0,4–0,6 Ом) и вторичной (8–12 кОм) обмоток. При пробое катушки осциллограф фиксирует пропуски искры на соответствующем цилиндре. Свечи проверяются на наличие трещин на изоляторе и зазора (0,8–0,9 мм для большинства MPI-моторов). Замена свечей каждые 30–40 тыс. км предотвращает накопление нагара на электродах, который вызывает перебои зажигания.
Падение производительности насоса охлаждающей жидкости приводит к перегреву и деформации ГБЦ. Диагностика включает проверку циркуляции (при 3000 об/мин температура верхнего патрубка радиатора должна быть на 5–10°C ниже нижнего) и замер давления в системе (норма – 1,2–1,5 бар при 90°C). Износ крыльчатки насоса определяется по люфту вала (допустимо не более 0,1 мм) и металлическим шумам при работе. На MPI-двигателях с пластиковой крыльчаткой замена насоса рекомендуется при пробеге свыше 100 тыс. км, так как разрушение лопастей приводит к резкому снижению теплоотвода.
