Вариатор на скутере 200 кубов – ключевой элемент трансмиссии, отвечающий за плавное изменение передаточного отношения и динамику разгона. Неправильная настройка приводит к потере мощности, повышенному расходу топлива и преждевременному износу ремня. Оптимальные параметры зависят от веса водителя, стиля езды и условий эксплуатации. Для точной регулировки потребуются: набор ключей (8, 10, 12 мм), динамометрический ключ, штангенциркуль, весы для измерения массы роликов и съемник вариатора.
Стандартные ролики на большинстве 200-кубовых скутеров имеют массу 12–16 грамм. Уменьшение веса на 1–2 грамма ускоряет выход на максимальные обороты, но снижает тягу на низах. Увеличение массы на 1–1,5 грамма улучшает разгон с места, но повышает нагрузку на двигатель. Для городской езды рекомендуется диапазон 13–15 грамм, для трассы – 11–13 грамм. Перед заменой роликов проверьте их износ: допустимое отклонение по диаметру – не более 0,2 мм.
Пружина вариатора влияет на момент начала переключения передаточного отношения. Жесткая пружина (красная или синяя маркировка) задерживает раскрытие вариатора, увеличивая тягу на низких оборотах. Мягкая пружина (зеленая или желтая) обеспечивает ранний переход на высокую передачу, снижая расход топлива. Для скутеров с объемом 200 см³ оптимальная жесткость – средняя (синяя пружина). При установке новой пружины затягивайте гайку с моментом 40–45 Н·м.
После сборки вариатора проверьте свободный ход ремня: при выжатом тормозе и работающем двигателе ремень должен смещаться на 2–3 мм при легком нажатии на заднюю часть. Если ход меньше – увеличьте зазор между шкивами, ослабив контргайку на регулировочном винте. Если больше – уменьшите зазор. Неправильная регулировка приводит к проскальзыванию ремня и его перегреву. После настройки проведите тестовый заезд: разгон должен быть плавным, без рывков и провалов.
Какие инструменты и расходники понадобятся для разборки вариатора
Для разборки вариатора на скутере 200 кубов потребуется набор торцевых головок 10, 12 и 14 мм – стандартные размеры для крепежа крышки вариатора и ведущего шкива. Обязательно наличие удлинителя 100–150 мм и карданного шарнира: доступ к болтам часто ограничен, а жесткое крепление не позволяет работать под углом. Шестигранники 5 и 6 мм пригодятся для снятия боковой крышки и регулировочных винтов.
Динамометрический ключ с диапазоном 10–50 Н·м необходим для затяжки болтов с точным моментом – перетяжка грозит деформацией алюминиевых деталей, а недотяжка – самоотвинчиванием на ходу. Для фиксации коленвала при откручивании гайки вариатора используйте стопорный ключ или самодельный аналог из стального прутка с прорезью под шпонку.
Съемник вариатора – специализированный инструмент с тремя лапами и центральным винтом М12 или М14, без него снять ведущий шкив с коленвала практически невозможно. Если съемника нет, допустимо использовать универсальный двухлапый съемник, но риск повреждения шлицов возрастает. Для демонтажа ведомого шкива потребуется съемник подшипников с диаметром захвата 30–35 мм.
Расходники включают новую прокладку крышки вариатора – оригинальная деталь имеет артикул 13100-GY6-000 для большинства китайских и японских моделей, но подойдет и универсальная из паронита толщиной 0,5 мм. Замените сальник коленвала (размер 20x35x7 мм), если на нем видны следы масла или трещины. Для смазки резьбы и посадочных мест используйте медную пасту или Loctite 243 – обычный герметик не выдерживает вибрации.
Для очистки деталей от старой смазки и абразива подготовьте очиститель карбюратора в аэрозольном баллоне и безворсовые салфетки. Избегайте бензина или дизельного топлива – они оставляют маслянистую пленку, ухудшающую сцепление ремня. Для промывки подшипников подойдет уайт-спирит, но сушить детали нужно сжатым воздухом или в сушильном шкафу при 60°C.
Набор щупов 0,05–1,0 мм пригодится для проверки зазоров между роликами и направляющими вариатора. Если планируется замена ремня, выбирайте модель с маркировкой 20×720 мм (например, Dayco 5060720 или Gates G1560720) – аналоги дешевле часто не выдерживают заявленный ресурс. Для роликов вариатора используйте только оригинальные комплекты или проверенные бренды (Malossi, Polini, Stage6), так как геометрия и вес критичны для корректной работы.
Дополнительно пригодятся магнитная чашка для мелких деталей, набор отверток Torx T20 и T25 (для стопорных винтов шкивов) и цифровой штангенциркуль с точностью 0,01 мм – он поможет измерить износ ремня и роликов. Храните снятые детали в пластиковых лотках с крышкой, чтобы избежать потери пружин или шайб.
Как правильно снять крышку вариатора без повреждения деталей
Перед началом работ слейте масло из вариатора, если конструкция скутера предусматривает его наличие. Для этого используйте шестигранник на 8 мм или 10 мм (в зависимости от модели) и открутите сливную пробку, расположенную в нижней части крышки. Подставьте емкость объемом не менее 300 мл – на 200-кубовых скутерах объем масла в вариаторе обычно составляет 120–150 мл, но лучше учесть запас. После слива закрутите пробку с усилием 12–15 Н·м, чтобы избежать перетяжки резьбы.
Отсоедините тросик кикстартера, если он мешает доступу к крышке. Для этого ослабьте контргайку на регулировочном винте ключом на 10 мм и выведите тросик из паза рычага. На некоторых моделях (например, Honda PCX 150 или Yamaha NMAX) потребуется дополнительно снять пластиковый кожух, закрепленный на 3–4 саморезах под крестовую отвертку PH2. Отложите детали в сторону, чтобы не потерять мелкие элементы – пружинки или шайбы.
Крышка вариатора крепится на 4–6 болтах с головкой под ключ на 10 мм или 12 мм. Начинайте откручивать их в диагональном порядке, чтобы равномерно ослабить прижим. Особое внимание уделите болтам, расположенным рядом с сальником – их перетяжка приводит к деформации крышки. Если болт не поддается, нанесите на резьбу проникающую смазку (например, WD-40) и выждите 5–10 минут. Избегайте использования ударного инструмента – это может повредить алюминиевый корпус.
После снятия болтов аккуратно подденьте крышку плоской отверткой в специальных пазах, предусмотренных производителем. Не вставляйте инструмент глубже 3 мм – риск повредить прокладку или замять кромку крышки высок. Если крышка «прикипела», постучите по ней резиновым молотком через деревянную проставку, направляя удары по периметру. Прокладка между крышкой и картером должна остаться целой – при повреждении замените ее на новую (артикул для большинства 200-кубовых моделей: 13101-GY6-000 или аналог).
Сняв крышку, сразу закройте открытый вариатор чистой ветошью, чтобы предотвратить попадание пыли и грязи. Проверьте состояние сальника на валу – если на нем видны трещины или подтеки масла, замените его (размер для распространенных моделей: 15x25x7 мм). Перед обратной установкой очистите привалочные поверхности крышки и картера от остатков старой прокладки пластиковым скребком, избегая металлических инструментов. Нанесите тонкий слой герметика (например, ABRO 999) только на стыки, где прокладка не обеспечивает полной герметичности.

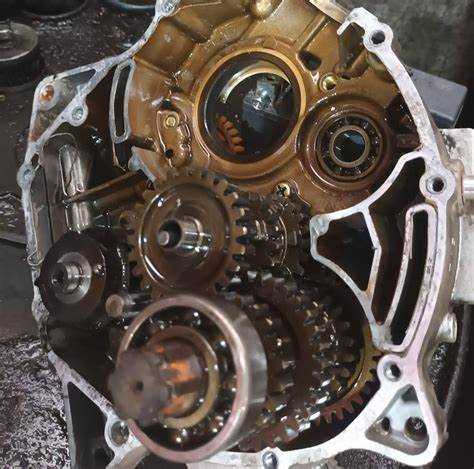

Проверка состояния ремня и роликов перед настройкой
- Ролики вариатора: взвесьте каждый ролик на электронных весах – разница в массе более 0,5 г между ними вызовет дисбаланс и вибрацию. Осмотрите поверхность на сколы, задиры или неравномерный износ (должна быть гладкой, без вмятин). Проверьте диаметр штангенциркулем: при уменьшении на 1 мм от номинала (обычно 16–18 мм) замените комплект. Обратите внимание на материал – полиуретановые ролики служат дольше пластиковых, но требуют проверки на деформацию при нагреве (после 10 минут работы на холостом ходу).
- Направляющие роликов: убедитесь в отсутствии люфта в посадочных местах – при покачивании рукой допустимое смещение не более 0,2 мм. Смажьте подшипники консистентной смазкой (например, «Liqui Moly LM 50») – сухие или заклинившие подшипники увеличат износ ремня на 30–40%.
- Пружина вариатора: растяните её на 10% от длины в свободном состоянии – если не возвращается в исходное положение, замените. Проверьте усилие сжатия динамометром: для 200-кубовых скутеров оптимальное значение 12–15 кг при сжатии на 20 мм.
Подбор оптимального веса грузиков для скутера 200 кубов
Вес грузиков вариатора напрямую влияет на динамику разгона и максимальную скорость скутера. Для 200-кубовых моделей стандартный диапазон грузиков составляет 6,5–9,5 грамм. Начинайте с заводских значений (обычно 7,5–8,2 г) и корректируйте с шагом 0,3–0,5 г, чтобы избежать резких изменений в поведении трансмиссии.
Легкие грузики (6,5–7,2 г) смещают точку переключения на более высокие обороты, улучшая старт с места, но снижая максимальную скорость. Такая настройка оправдана для городских условий с частыми остановками или при установке тюнингованного вариатора с увеличенным передаточным числом.
Тяжелые грузики (8,5–9,5 г) позволяют двигателю быстрее выходить на пиковые обороты, повышая максимальную скорость на 5–10 км/ч. Однако при этом ухудшается динамика на низких скоростях, а расход топлива может вырасти на 8–12%. Применяйте их на прямых участках или при установке спортивного вариатора с расширенным диапазоном работы.
Ключевой фактор при подборе – температура окружающей среды. В холодное время года (ниже +10°C) используйте грузики на 0,3–0,5 г тяжелее, чтобы компенсировать повышенную вязкость масла в трансмиссии. Летом (выше +25°C) снижайте вес на аналогичную величину для предотвращения перегрева ремня и преждевременного износа роликов.
Проверяйте эффективность изменений на ровном участке дороги длиной не менее 300 метров. Замеряйте время разгона до 60 км/ч и максимальную скорость с помощью GPS-спидометра или диагностического сканера. Разница в 0,2–0,3 секунды при разгоне или 2–3 км/ч в максималке указывает на необходимость дальнейшей корректировки.
Избегайте крайних значений веса. Грузики легче 6,2 г приводят к пробуксовке ремня на высоких оборотах, а тяжелее 9,8 г – к чрезмерной нагрузке на двигатель и вариатор, сокращая ресурс на 20–30%. Для скутеров с тюнингованными ЦПГ (поршень 62–64 мм) допустимо использовать грузики до 10,5 г, но только в сочетании с усиленным ремнем и роликами повышенной износостойкости.
Материал грузиков также имеет значение. Стальные грузики (плотность ~7,8 г/см³) обеспечивают стабильную работу при температурах до +80°C, но склонны к коррозии. Алюминиевые (плотность ~2,7 г/см³) легче на 30–40% при том же объеме, но быстрее изнашиваются при агрессивной езде. Для повседневной эксплуатации выбирайте стальные с антикоррозийным покрытием или композитные (например, с вольфрамовым наполнителем).
Финальная настройка требует учета веса водителя и стиля езды. При массе водителя свыше 90 кг увеличивайте вес грузиков на 0,5–0,7 г. Для агрессивного стиля (частые резкие ускорения) используйте грузики на 0,3–0,4 г легче, чтобы снизить нагрузку на трансмиссию. После каждой замены проверяйте свободный ход ремня на холодном двигателе – он должен составлять 1–2 мм при нажатии пальцем.
Регулировка пружины вариатора для улучшения динамики разгона
Пружина вариатора на скутере 200 кубов отвечает за скорость переключения передаточного отношения и напрямую влияет на динамику разгона. Стандартные пружины часто рассчитаны на универсальные условия эксплуатации, что приводит к вялому набору скорости. Для оптимизации работы вариатора используйте пружины с жесткостью 12–15 Н/мм – они обеспечивают более резкое сжатие ремня при старте, сокращая время выхода на максимальные обороты до 20–30%. Измерьте длину пружины в свободном состоянии: если она превышает 45 мм, замените её на более короткую (40–42 мм), чтобы уменьшить ход грузиков и ускорить реакцию вариатора.
Установка пружины с прогрессивной характеристикой (например, от Malossi или Polini) позволяет добиться плавного старта без рывков и быстрого разгона на высоких оборотах. Такие пружины имеют переменный шаг витков: первые 10–15 мм сжатия мягкие, что снижает нагрузку на ремень при трогании, а последующие витки жёстче, обеспечивая стабильное удержание ремня в верхнем положении. При монтаже обратите внимание на направление навивки – пружина должна устанавливаться так, чтобы витки с меньшим шагом находились ближе к центру вариатора.
После замены пружины проведите тестовый заезд на ровном участке дороги. Если скутер начинает разгоняться рывками или двигатель глохнет при резком открытии газа, пружина слишком жёсткая. В этом случае уменьшите предварительное натяжение, отвернув регулировочную гайку на 1–2 оборота. Для точной настройки используйте тахометр: оптимальные обороты при старте должны составлять 4500–5500 об/мин, а переход на высшую передачу – происходить в диапазоне 7000–8000 об/мин. При необходимости скорректируйте вес грузиков вариатора, уменьшив его на 0,5–1 г для компенсации возросшей жёсткости пружины.
Регулярно проверяйте состояние пружины: после 2000–3000 км пробега она теряет упругость, что приводит к ухудшению динамики. Для продления срока службы смазывайте витки консистентной смазкой на основе лития (например, Литол-24) каждые 500 км. Избегайте использования силиконовых смазок – они снижают трение между витками, что может вызвать проскальзывание пружины и неравномерную работу вариатора. При появлении трещин или деформации замените пружину немедленно, так как её разрушение приведёт к заклиниванию вариатора и дорогостоящему ремонту.
Сборка вариатора и проверка свободного хода ремня
После очистки всех деталей вариатора от старой смазки и продуктов износа установите на вал ведущий шкив с роликами. Убедитесь, что ролики свободно перемещаются в своих пазах – заедание указывает на деформацию или загрязнение. Нанесите на рабочие поверхности тонкий слой смазки Molykote Longterm 2 или аналогичной, устойчивой к высоким температурам. Избегайте избытка смазки: она должна покрывать поверхность без образования капель, иначе ролики будут проскальзывать, снижая эффективность передачи.
Соберите ведомый шкив, установив пружину и фиксирующую шайбу. Проверьте состояние ремня: допустимый износ – не более 1 мм по ширине от номинального размера (для 200-кубовых скутеров обычно 17–19 мм). Натяните ремень на шкивы, предварительно убедившись, что он не имеет трещин или расслоений. При установке ремня избегайте перекручивания – это сокращает срок службы на 30–40%.
Проверка свободного хода ремня проводится при снятом кожухе вариатора. Вручную прокрутите заднее колесо, наблюдая за поведением ремня в крайних положениях шкивов. В полностью закрытом состоянии ведущего шкива ремень должен находиться на минимальном диаметре ведомого, а в открытом – на максимальном. Зазор между ремнем и внутренней поверхностью шкивов в любом положении не должен превышать 0,5–1 мм. Если ремень касается шкива или провисает, отрегулируйте натяжение пружины ведомого шкива, заменив её на более жёсткую (например, с маркировкой 2000–2200 Н/мм).
Для точной проверки используйте штангенциркуль: измерьте расстояние между щеками ведомого шкива при полностью сжатом ведущем. Номинальное значение для большинства 200-кубовых моделей – 28–32 мм. Если показатель выходит за пределы, замените пружину или ролики. После сборки прокрутите вариатор на 10–15 оборотов, чтобы ролики заняли рабочее положение, затем повторно проверьте зазоры.
Завершите сборку установкой крышки вариатора, используя новые уплотнительные кольца. Затяните болты крест-накрест с моментом 8–10 Н·м. Запустите двигатель и дайте ему поработать на холостых 2–3 минуты, затем проверьте отсутствие посторонних шумов и вибраций. Если ремень издаёт свист или проскальзывает, повторите регулировку пружины или замените ремень – даже незначительное отклонение в настройке снижает динамику разгона на 15–20%.

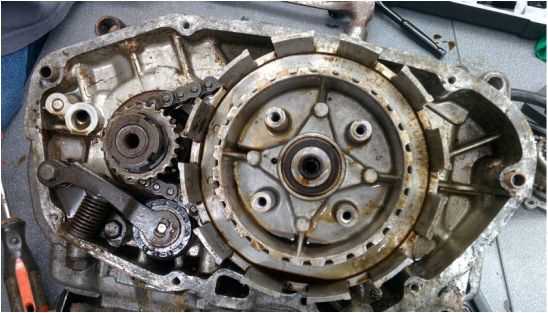

Тестовый заезд и корректировка настроек по результатам
После сборки вариатора проведите заезд на ровном участке дороги длиной не менее 500 метров с фиксацией параметров на трех режимах: разгон с места до 60 км/ч, поддержание скорости 50–70 км/ч на средних оборотах и резкое ускорение с 40 до 80 км/ч. Используйте GPS-спидометр или диагностический сканер для точного измерения времени разгона и оборотов двигателя. Обратите внимание на плавность переключения передаточных чисел – рывки или провалы указывают на неверный подбор роликов или неправильную установку пружины торкдрайвера.
Сравните полученные данные с эталонными показателями для скутера 200 кубов: разгон до 60 км/ч должен занимать 6–7 секунд, а максимальная скорость – достигать 90–95 км/ч при оборотах 7500–8000 об/мин. Если разгон затягивается, уменьшите вес роликов на 0,5–1 грамм или замените пружину торкдрайвера на более жесткую (например, с 1200 на 1400 Н/м). При чрезмерно высоких оборотах на крейсерской скорости увеличьте вес роликов на 1–1,5 грамма или установите более мягкую пружину.
- Признаки неверной настройки:
- Двигатель «воет» на высоких оборотах, но скорость не растет – ролики слишком легкие или пружина торкдрайвера изношена.
- Скутер «тупит» при резком газе – ролики тяжелые или пружина ведомого шкива чрезмерно жесткая.
- Вибрация на скорости 50–60 км/ч – дисбаланс роликов или повреждение ремня.
После внесения изменений повторите заезд, фиксируя только критические параметры: время разгона до 60 км/ч и максимальную скорость. Если результаты улучшились, но не достигли эталонных, скорректируйте настройки повторно с шагом в 0,3–0,5 грамма для роликов или 100 Н/м для пружин. Записывайте все изменения в журнал – это ускорит поиск оптимальной конфигурации. Для точной диагностики используйте стробоскоп при проверке оборотов на холостом ходу: отклонение более 200 об/мин от нормы (1800–2000 об/мин) требует регулировки карбюратора или системы зажигания.
