Блок предохранителей ВАЗ 2107 – ключевой элемент электрической системы, отвечающий за защиту цепей от перегрузок и коротких замыканий. На моделях до 1996 года используется блок старого образца (17.3722) с 16 предохранителями, после – модернизированный (2105-3722010-10) с 17 предохранителями и дополнительным реле. Знание расположения и назначения каждого элемента критически важно для диагностики неисправностей: от неработающих фар до отказа приборной панели.
Основные проблемы, связанные с блоком, – окисление контактов, перегорание предохранителей из-за скачков напряжения или неверного подбора номинала. Например, предохранитель F5 (8А) защищает цепь прикуривателя и звукового сигнала, а F10 (7,5А) – обмотку возбуждения генератора. При замене всегда используйте предохранители с идентичным номиналом: завышенный ток приведет к повреждению проводки, заниженный – к частым перегораниям.
Разбор блока начинайте с отключения аккумулятора: даже при выключенном зажигании в цепях может сохраняться остаточное напряжение. Крепление блока к кузову осуществляется двумя гайками на 10 – открутите их, приподнимите блок и отсоедините колодки проводов, пометив их расположение. Особое внимание уделите состоянию дорожек на плате: трещины или следы оплавления указывают на необходимость замены всего блока. Для очистки контактов используйте спирт и жесткую кисть – абразивы оставят микроцарапины, ускоряющие окисление.
При сборке проверьте плотность посадки предохранителей: слабый контакт вызывает нагрев и преждевременный выход из строя. Если после установки нового предохранителя он сразу перегорает, ищите короткое замыкание в защищаемой цепи – прозвоните провода мультиметром на сопротивление. В 90% случаев проблема кроется в поврежденной изоляции или неисправном потребителе (например, лампе заднего хода или моторе стеклоочистителя).
Где находится блок предохранителей на ВАЗ 2107 и как к нему подобраться
Блок предохранителей на ВАЗ 2107 расположен в салоне автомобиля, под приборной панелью с левой стороны от рулевой колонки. Чтобы его обнаружить, достаточно опустить взгляд вниз от руля – он закреплён на кронштейне кузова, частично прикрытый пластиковой крышкой. На крышке нанесена схема с обозначением каждого предохранителя, что упрощает поиск нужного элемента. В моделях с инжекторным двигателем блок может быть дополнен реле, расположенными рядом или под капотом, но основной монтажный блок остаётся в салоне.
Для доступа к блоку выполните следующие действия:
- Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при работе.
- Снимите пластиковую крышку блока, потянув её на себя – она держится на защёлках без дополнительного крепежа.
- При необходимости демонтажа всего блока открутите два винта крепления к кронштейну (головка на 8 мм).
- Отсоедините колодку жгута проводов, нажав на фиксатор разъёма.
Работайте аккуратно: провода в жгуте тонкие, а контакты легко повредить.
Если блок предохранителей скрыт под дополнительными элементами отделки (например, шумоизоляцией или накладками), снимите их, открутив саморезы или отщёлкнув пластиковые клипсы. В редких случаях доступ может быть затруднён из-за установки сигнализации или нештатной проводки – тогда потребуется временно отсоединить мешающие компоненты. После завершения работ убедитесь, что крышка блока плотно закрыта, иначе внутрь может попасть влага или пыль, что приведёт к окислению контактов.
Какие инструменты понадобятся для снятия и разборки блока предохранителей
Для демонтажа блока предохранителей ВАЗ 2107 потребуется минимальный набор инструментов, но их выбор должен быть точным. Основной – крестовая отвёртка с магнитным наконечником (PH2), так как винты крепления блока часто закисают, а магнит предотвратит их падение в труднодоступные места. Дополнительно пригодится плоская отвёртка с шириной лезвия 5–7 мм для поддевания пластиковых защёлок крышки блока или фиксаторов проводов. Избегайте использования слишком широких отвёрток – они могут повредить корпус.
Для отсоединения клемм и разъёмов необходим набор торцевых ключей или головок на 8 и 10 мм. В частности, головка на 10 мм нужна для откручивания гаек крепления силового провода к блоку, а на 8 мм – для фиксации реле. Если гайки прикипели, используйте жидкий ключ (например, WD-40) и выдержите паузу в 5–10 минут перед откручиванием. Пассатижи с узкими губками помогут снять пружинные зажимы предохранителей, если они деформированы.
Разборка блока требует аккуратности, поэтому подготовьте пинцет с антистатическим покрытием для извлечения мелких деталей, таких как перемычки или контактные пластины. Мультиметр с функцией прозвонки (диапазон 200 Ом) пригодится для проверки целостности цепей и предохранителей – это ускорит диагностику неисправностей. Для очистки контактов от окислов используйте специальную щётку с латунной щетиной или стекловолоконный карандаш, но не наждачную бумагу – она оставляет абразивные частицы.
При работе с электрикой обязателен индикатор напряжения (пробник) с неоновым или светодиодным индикатором. Перед началом работ проверьте отсутствие напряжения на клеммах блока, особенно на контактах «+12В» и «30» (силовой вход). Для фиксации проводов во время сборки используйте пластиковые стяжки или изоленту – это предотвратит случайные замыкания. Если планируется замена блока на новый, подготовьте шестигранный ключ на 3 мм для регулировки положения монтажного кронштейна.
Вспомогательные инструменты включают фонарик с узким лучом для осмотра труднодоступных мест и зеркало на телескопической ручке – оно поможет увидеть маркировку предохранителей на обратной стороне блока. Для защиты от статического электричества используйте антистатический браслет, подключённый к массе автомобиля. Храните снятые предохранители в пластиковом контейнере с ячейками, чтобы избежать потери или случайного замыкания при транспортировке.
Как правильно отсоединить провода и снять блок предохранителей без повреждений
Перед началом работ отключите аккумулятор, сняв клемму «минус». На ВАЗ 2107 блок предохранителей расположен под панелью приборов с левой стороны, за защитной крышкой. Крепится он двумя винтами под крестовую отвёртку – открутите их, удерживая блок рукой, чтобы избежать падения после освобождения креплений.
Отсоединяйте провода последовательно, начиная с крайних разъёмов. Каждый провод фиксируется пластиковым зажимом – нажмите на фиксатор пальцем или тонкой отвёрткой, одновременно потянув разъём на себя. Не дёргайте за провода: тяните только за пластиковый корпус разъёма, иначе рискуете повредить контакты или обломить провод у основания.
Для удобства промаркируйте провода скотчем или стикерами, указав их расположение (например, «ближний свет», «печка»). На блоке ВАЗ 2107 используется 9 основных разъёмов: 6 на верхней части (белые, чёрные, жёлтые) и 3 на нижней (красные, синие). Особое внимание уделите красному проводу с толстым сечением – он отвечает за питание блока и требует аккуратного обращения.
После отсоединения всех проводов проверьте состояние контактов на блоке. Окислы удалите мелкозернистой наждачной бумагой (зерно 800–1000) или специальным спреем для очистки контактов. Избегайте использования металлических щёток – они царапают покрытие, что приводит к ухудшению проводимости. Протрите плату блока сухой ветошью, чтобы убрать пыль и остатки окислов.
При снятии блока не переворачивайте его резко – внутри могут остаться незакреплённые предохранители или реле, которые выпадут и потеряются. Если блок не поддаётся, проверьте, не осталось ли незамеченных винтов или защёлок. На моделях с инжекторным двигателем дополнительно отсоедините разъём диагностического датчика, расположенный рядом с блоком.
Устанавливайте блок в обратной последовательности: сначала закрепите его винтами, затем подключайте провода, начиная с нижних разъёмов. Убедитесь, что каждый разъём защёлкнулся с характерным щелчком. После сборки подключите аккумулятор и проверьте работу всех электрических цепей – фар, поворотников, стеклоочистителей. Если приборы не работают, перепроверьте подключение проводов по маркировке.

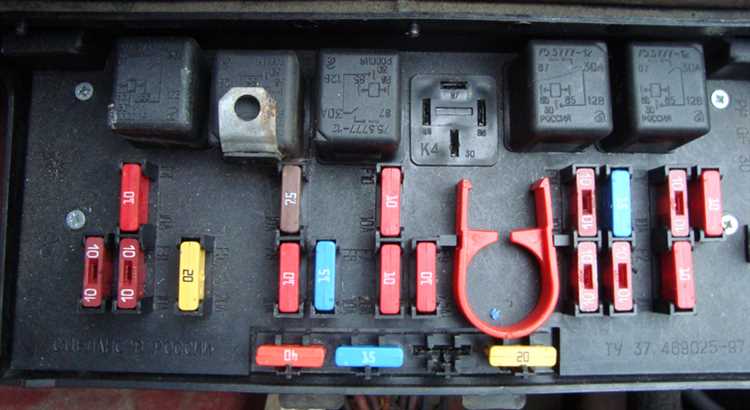

Расшифровка назначения каждого предохранителя и реле в блоке ВАЗ 2107
Блок предохранителей ВАЗ 2107 (модификация 2107-3722010) содержит 17 плавких вставок и 6 реле. Предохранители F1–F17 защищают цепи: F1 (16А) – обмотка возбуждения генератора, приборы панели, реле указателей поворота; F2 (8А) – аварийная сигнализация, звуковой сигнал; F3 (8А) – стеклоочиститель, омыватель; F4 (8А) – дальний свет правой фары; F5 (8А) – дальний свет левой фары; F6 (8А) – ближний свет правой фары; F7 (8А) – ближний свет левой фары; F8 (8А) – габариты, освещение номерного знака; F9 (8А) – освещение салона, прикуриватель, часы; F10 (8А) – вентилятор охлаждения радиатора; F11–F13 (8А) – резерв; F14 (16А) – обогрев заднего стекла; F15 (16А) – электродвигатель отопителя; F16 (8А) – указатели поворота, контрольная лампа тормозов; F17 (8А) – резерв. Реле К1 – включение вентилятора радиатора, К2 – обогрев заднего стекла, К3 – звуковой сигнал, К4 – ближний свет фар, К5 – дальний свет фар, К6 – аварийная сигнализация. При перегорании F1 проверьте генератор и цепь зарядки, F2 – кнопку аварийки и проводку к клаксону, F10 – датчик температуры и мотор вентилятора.
Реле К1 срабатывает при температуре охлаждающей жидкости выше 92°C – если вентилятор не включается, прозвоните датчик TM108 (на радиаторе) или замените реле. К2 активирует обогрев стекла при подаче напряжения на контакт «87» – при неработающем обогреве проверьте предохранитель F14, кнопку включения и нити на стекле. К3 дублирует защиту звукового сигнала (F2) – если сигнал не работает, проверьте контакты под рулевым колесом и массу на кузове. Реле света фар (К4, К5) управляются подрулевым переключателем – при отсутствии света прозвоните цепь от переключателя до ламп, исключите окисление контактов в разъёмах. Для диагностики используйте мультиметр: измерьте напряжение на входе и выходе реле при включённом зажигании, сопротивление обмотки должно быть в пределах 50–120 Ом.
Пошаговая инструкция по проверке и замене неисправных предохранителей
Перед началом работ отключите зажигание и снимите клемму с аккумулятора, чтобы исключить короткое замыкание. Блок предохранителей ВАЗ 2107 расположен под приборной панелью с левой стороны, за пластиковой крышкой. Для доступа к нему потяните крышку на себя, преодолевая сопротивление фиксаторов – не применяйте силу, чтобы не сломать крепления.
Осмотрите предохранители визуально: неисправный элемент имеет перегоревшую нить или помутневшее стекло. Если визуальный осмотр не дал результатов, используйте мультиметр в режиме прозвонки. Установите щупы на металлические контакты предохранителя – при исправном состоянии прибор покажет сопротивление близкое к нулю, при перегоревшем – бесконечность.
Для замены выньте неисправный предохранитель пинцетом или специальным пластиковым съемником, который часто входит в комплект автомобиля. Не используйте металлические инструменты – риск повредить контакты или вызвать замыкание. Проверьте посадочное гнездо на наличие окислов или оплавлений: при обнаружении зачистите контакты мелкозернистой наждачной бумагой или протрите спиртом.
Установите новый предохранитель с номиналом, соответствующим указанному на крышке блока или в руководстве по эксплуатации. Для ВАЗ 2107 стандартные номиналы: 8 А (освещение, приборы), 16 А (стеклоочистители, обогрев), 20 А (вентилятор охлаждения). Не превышайте допустимые значения – это приведет к выходу из строя защищаемой цепи.
После установки включите зажигание и проверьте работоспособность оборудования, связанного с замененным предохранителем. Если новый элемент сразу перегорает, ищите короткое замыкание в проводке: отсоедините разъемы потребителей поочередно, пока неисправность не исчезнет. Особое внимание уделите участкам с поврежденной изоляцией или следами оплавления.
При систематическом перегорании предохранителей одной цепи проверьте реле, расположенное в том же блоке. Для этого замените его на заведомо исправное с аналогичным номером. Если проблема сохраняется, прозвоните провода мультиметром на предмет обрыва или замыкания на массу, начиная от блока предохранителей до потребителя.
Закройте крышку блока, убедившись, что все предохранители установлены правильно и фиксаторы защелкнулись. Храните запасные предохранители в бардачке или специальном отсеке под крышкой блока – это ускорит замену в дороге. Регулярно проверяйте состояние предохранителей при сезонном обслуживании, особенно перед зимой, когда нагрузка на электрическую сеть возрастает.
Как собрать и установить блок предохранителей обратно на место
Перед сборкой блока предохранителей ВАЗ 2107 убедитесь, что все контакты на монтажной плате чистые и не окислены. Протрите их спиртом или специальным очистителем для электроники, используя безворсовую салфетку. Проверьте состояние каждого предохранителя: рабочие должны иметь целостную перемычку, а сгоревшие – заменены на аналогичные по номиналу (указан на корпусе). Особое внимание уделите гнездам под реле: они не должны быть деформированы или загрязнены.
Сборку начинайте с установки реле в соответствующие гнезда. На блоке ВАЗ 2107 реле маркируются цифрами (например, Р1, Р2) или символами (К1, К2), а их расположение указано на крышке блока или в схеме электропроводки. Вставляйте реле до щелчка, проверяя плотность посадки – люфт недопустим. Далее разместите предохранители в гнездах согласно схеме: например, F1 (8А) отвечает за габариты, F2 (16А) – за ближний свет. Ошибка в установке приведет к неработающим цепям или короткому замыканию.
- Закрепите блок на штатное место, совместив отверстия под крепежные болты с кронштейнами кузова.
- Подключите колодки жгутов проводов, ориентируясь на ключи (выступы или пазы), исключающие неправильное соединение. Первой подсоединяйте колодку с толстыми проводами (питание от АКБ), затем – остальные.
- Затяните болты крепления блока моментом 3–4 Н·м, избегая перетяжки – пластиковый корпус может треснуть.
- Установите крышку блока, убедившись, что резиновый уплотнитель не пережат и герметично прилегает к корпусу.
После установки проверьте работоспособность цепей: включите зажигание и поочередно активируйте потребители (фары, поворотники, стеклоочистители). Если предохранитель сгорает повторно, отключите соответствующую цепь и прозвоните проводку мультиметром на предмет короткого замыкания. При отсутствии неисправностей закрепите крышку блока окончательно, защелкнув фиксаторы. Запишите расположение предохранителей в блокноте или сфотографируйте для быстрого доступа при будущих ремонтах.
