Передний или задний бампер на Мазда 3 (BM/BL) крепится на 8–12 пластиковых пистонах, 4–6 винтах под Torx T20/T25 и двух скрытых болтах на 10 мм. На моделях с 2017 года добавились защёлки в арках колёс – их легко сломать, если тянуть бампер без предварительного отсоединения. Работа занимает 40–60 минут при наличии домкрата, набора головок и плоской отвёртки с шириной жала 5 мм.
Начинайте с отключения минусовой клеммы аккумулятора – под бампером расположены датчики парковки и противотуманные фары с разъёмами, которые легко повредить. Если снимаете задний бампер, заранее снимите номерной знак и пластиковую накладку багажника: под ней скрыты два болта на 10 мм, без доступа к которым бампер не сдвинется с направляющих.
Пистоны вынимайте только специальным съёмником или отвёрткой, поддевая их за центральную часть – попытка вытащить их целиком приведёт к поломке фиксаторов. Винты Torx в нижней части бампера часто закисают; перед откручиванием обработайте их WD-40 и выдержите 10 минут. На моделях с ксеноном или LED-фарами отсоединяйте разъёмы осторожно: провода жёсткие, а контакты хрупкие.
После снятия проверьте состояние усилителя бампера – на Мазда 3 он часто деформируется при мелких ДТП. Если требуется замена, артикул оригинальной детали для переднего усилителя – BP4L-51-191A, для заднего – BP4L-51-561A. При установке нового бампера сначала закрепите его на усилителе, затем совместите с направляющими кузова и только потом затягивайте винты.
Как снять бампер на Мазда 3: пошаговая инструкция
Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности или короткого замыкания. Для моделей 2010–2013 годов потребуется торцевой ключ на 10 мм, отвёртка с плоским жалом и пластиковые клипсодёры. На автомобилях с 2014 года и новее дополнительно понадобятся биты Torx T20 и T30 для креплений в колёсных арках. Подготовьте место: ровная поверхность, домкрат или подъёмник, а также магнитный лоток для мелких деталей.
Снимите передние колёса, чтобы получить доступ к внутренним креплениям бампера. В колёсных арках открутите по два винта Torx T30 с каждой стороны – они фиксируют бампер к подкрылкам. Далее отсоедините брызговики: на моделях до 2013 года они держатся на трёх клипсах, на рестайлинговых – на четырёх. Аккуратно подденьте клипсы клипсодёром, избегая повреждения пластика.
В подкапотном пространстве открутите шесть болтов на 10 мм: два по краям у фар, два под решёткой радиатора и два в центральной части. На моделях с противотуманными фарами отсоедините их разъёмы, предварительно нажав на фиксаторы. Если установлен парктроник, отключите его датчики – провода обычно закреплены на внутренней стороне бампера пластиковыми хомутами.
Снимите решётку радиатора: на ранних версиях она держится на четырёх защёлках, на поздних – на двух винтах Torx T20 и двух защёлках. После этого аккуратно потяните бампер на себя, начиная с нижней части. Если он не поддаётся, проверьте наличие скрытых креплений: на некоторых модификациях есть дополнительные болты под декоративными накладками в районе буксировочных проушин.
При обратной установке соблюдайте последовательность: сначала закрепите бампер в подкапотном пространстве, затем в колёсных арках, и только после этого устанавливайте брызговики и колёса. Затягивайте болты с моментом 8–10 Н·м, чтобы избежать деформации пластика. Перед окончательной фиксацией проверьте зазоры между бампером и кузовом – они должны быть равномерными по всему периметру.
Какие инструменты и материалы понадобятся для демонтажа
Для снятия бампера на Мазда 3 потребуется минимальный набор инструментов, адаптированный под конструкцию креплений. Основной комплект включает торцевые головки на 10 мм и 8 мм с удлинителем – они нужны для откручивания болтов под капотом и в нижней части бампера. Обязателен пластиковый съемник клипс или плоская отвертка с тонким жалом: заводские фиксаторы из хрупкого пластика легко ломаются при неаккуратном демонтаже. Для доступа к нижним креплениям понадобится домкрат или подкатная стойка – без них снять защиту двигателя и открутить болты в арках колес будет проблематично.
Дополнительно пригодится магнитная лента или контейнер для мелких деталей: болты, гайки и клипсы часто теряются при работе в ограниченном пространстве. Если бампер снимается для ремонта или покраски, подготовьте чистую ветошь и обезжириватель – остатки грязи или масла на посадочных местах могут вызвать коррозию. В случае поврежденных крепежных элементов заранее приобретите оригинальные клипсы (артикул B088-50-150 для переднего бампера) или аналоги от Febi, Lemförder – универсальные заменители часто не обеспечивают надежной фиксации.
Работайте в перчатках: острые кромки металлических элементов и пластиковые заусенцы могут повредить руки. Если демонтаж проводится на улице, используйте картон или защитную пленку для предотвращения царапин на лакокрасочном покрытии при укладке бампера на землю.

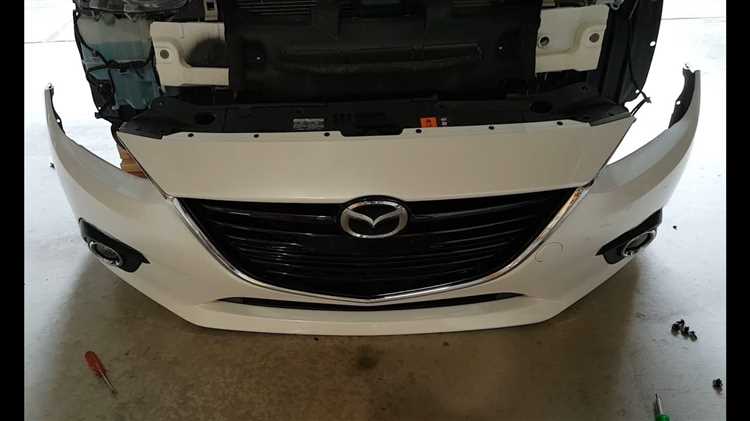

Как правильно подготовить автомобиль перед снятием бампера
Снимите передние колеса, если требуется доступ к нижним креплениям бампера. На Mazda 3 BL (2009–2013) и BM (2014–2019) нижние болты часто скрыты за подкрылками или пластиковыми накладками – их демонтаж ускорит процесс. Очистите зону вокруг бампера от грязи и пыли, особенно в местах креплений (болты, защелки, клипсы), чтобы избежать попадания абразивных частиц в механизмы. Для очистки используйте мягкую щетку и ветошь, при сильных загрязнениях – обезжириватель на спиртовой основе.
- Отсоедините разъемы противотуманных фар и датчиков парковки (если установлены). На Mazda 3 2014+ разъемы расположены за бампером ближе к центру – их легко найти по проводам, идущим к фарам.
- Снимите решетку радиатора, если она мешает доступу к верхним креплениям бампера. На моделях до 2013 года решетка держится на 4–6 пластиковых защелках, на более новых – на винтах Torx T20.
- Проверьте наличие скрытых креплений под капотом: на Mazda 3 BM (2014–2019) два болта M6 расположены под пластиковой накладкой у лобового стекла.
Подготовьте инструменты: набор головок (10 мм, 12 мм), отвертки с плоским и крестовым шлицем, пластиковые лопатки для снятия клипс, динамометрический ключ (для затяжки болтов при обратной установке с усилием 8–12 Н·м). Храните снятые детали в коробке или на магнитном лотке, чтобы не потерять мелкие элементы – например, гайки крепления подкрылков или шайбы болтов бампера.
Пошаговый процесс отсоединения переднего бампера на Мазда 3
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Подготовьте инструменты: торцевые головки на 10 и 8 мм, отвертку с плоским жалом, трещотку, пластиковые клипсодеры и перчатки для защиты рук.
Снимите решетку радиатора, открутив два болта на 10 мм в верхней части и отсоединив пластиковые защелки по бокам. На моделях 2010–2013 годов дополнительно потребуется демонтировать воздухозаборник, закрепленный на двух винтах под решеткой. Отложите детали в сторону, чтобы не повредить хрупкие пластиковые элементы.
Откройте капот и найдите точки крепления бампера к кузову. В верхней части бампера расположены три болта на 10 мм – два по краям и один по центру. Открутите их, придерживая бампер, чтобы он не провис. На моделях с 2014 года центральный болт может отсутствовать, вместо него используется пластиковая защелка.
Перейдите к нижней части бампера. Здесь потребуется снять подкрылки (если установлены), открутив саморезы и отсоединив пластиковые пистоны. Под бампером расположены четыре болта на 8 мм – два ближе к центру и два по краям. Открутите их, используя удлинитель для трещотки, так как доступ ограничен.
Отсоедините электрические разъемы: датчик парковки (если есть), противотуманные фары и поворотники. Для этого нажмите на фиксаторы разъемов и аккуратно потяните их на себя. Проверьте наличие дополнительных креплений – на некоторых версиях бампер удерживается пластиковыми направляющими в арках колес, которые нужно сдвинуть в сторону.
После откручивания всех крепежей возьмитесь за бампер с обеих сторон и потяните его на себя, начиная с нижней части. Если бампер не поддается, проверьте наличие скрытых защелок или винтов. Снятый бампер положите на мягкую поверхность, чтобы избежать царапин. При обратной установке соблюдайте последовательность: сначала закрепите верхние болты, затем нижние, и только после этого подключите электрику.

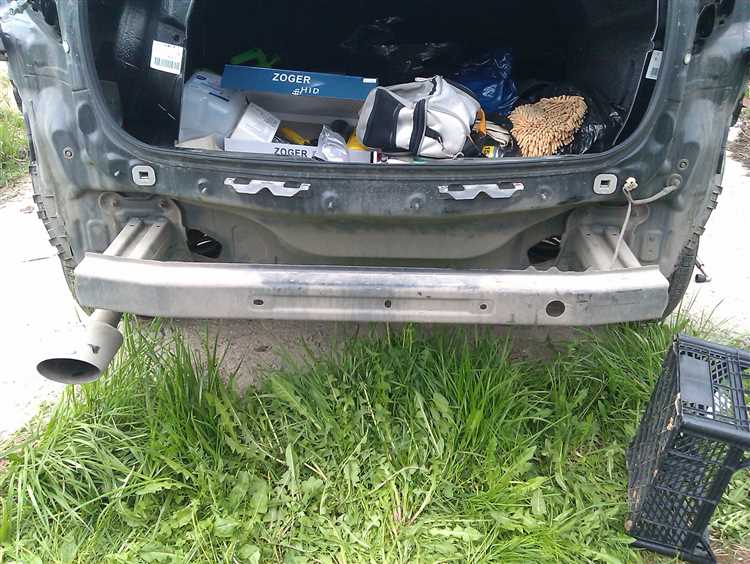

Особенности снятия заднего бампера без повреждений
На Мазда 3 задний бампер крепится к кузову в 10 точках: 4 пластиковых пистона в нижней части, 2 винта под задними фонарями, 2 болта под крышкой багажника и 2 защелки в арках колес. Пистоны часто ломаются при неаккуратном демонтаже – используйте специальный съемник или плоскую отвертку с широким жалом, вставляя её под кромку пистона и плавно поддевая. Винты под фонарями имеют головку Torx T20, а болты под багажником – 10 мм. Защелки в арках требуют одновременного нажатия на фиксаторы и оттягивания бампера на себя.
Перед началом работ отсоедините разъемы подсветки номерного знака и датчиков парктроника, если они установлены. Разъемы расположены с внутренней стороны бампера, ближе к центру – для доступа достаточно отогнуть нижнюю кромку. Датчики парктроника крепятся на защелках, которые легко сломать при резком движении. Отсоединяйте их, удерживая пальцами пластиковые фиксаторы и одновременно тяня на себя.
Бампер удерживается на кузове не только крепежом, но и герметиком по верхнему краю. После откручивания всех винтов и пистонов потяните бампер назад, начиная с середины, а не с краев. Если чувствуете сопротивление, проверьте, не осталось ли незамеченных креплений или не зацепился ли бампер за направляющие в арках. Избегайте рывков – пластик Мазда 3 склонен к трещинам в местах крепления кронштейнов.
При обратной установке сначала заведите бампер в направляющие арок, затем защелкните верхние крепления и только потом вкручивайте винты и пистоны. Затягивайте крепеж равномерно, без перекосов, чтобы избежать напряжений в пластике. Если пистоны повреждены, замените их на новые – артикул оригинальных пистонов Mazda BHB1-51-960. Перед установкой нанесите на резьбу винтов фиксатор резьбы средней прочности, чтобы предотвратить самопроизвольное откручивание.
После монтажа проверьте зазоры между бампером и кузовом – они должны быть равномерными по всему периметру. Особое внимание уделите стыку с задними крыльями и крышкой багажника. Если зазоры не совпадают, ослабьте крепеж и отрегулируйте положение бампера, смещая его в нужную сторону. Не пытайтесь подогнать зазоры силой – это приведет к деформации пластика или повреждению лакокрасочного покрытия.
Как отключить электрические разъемы и датчики при демонтаже
Перед отсоединением разъемов убедитесь, что зажигание выключено, а ключ извлечен из замка. На Мазда 3 бампер может быть подключен к датчикам парковки, противотуманным фарам и системе адаптивного круиз-контроля (если установлена). Найдите фиксаторы на разъемах – обычно это пластиковые защелки или металлические скобы. Нажмите на них большим пальцем, одновременно потянув разъем на себя. Не тяните за провода: это может повредить контакты или изоляцию.
Датчики парковки (если есть) расположены в нижней части бампера, ближе к углам. Их разъемы часто имеют дополнительную защиту от влаги – резиновый уплотнитель или герметичную колодку. Перед отключением осмотрите разъем на предмет коррозии или грязи. Если контакты окислены, очистите их спиртом и мягкой щеткой. Для датчиков с защелками используйте тонкую отвертку, чтобы аккуратно поддеть фиксатор, не сломав его.
Противотуманные фары подключаются через разъемы с боковыми фиксаторами. Нажмите на выступы с обеих сторон и одновременно потяните колодку вниз. Если разъем не поддается, проверьте, нет ли дополнительного крепления – иногда производитель использует винт или пластиковый хомут. Для адаптивного круиз-контроля (ACC) разъем спрятан за бампером, ближе к центру. Он крупнее остальных и имеет металлический фиксатор: отожмите его в сторону, прежде чем тянуть.
После отключения всех разъемов закрепите провода так, чтобы они не мешали при снятии бампера. Используйте пластиковые стяжки или изоленту, чтобы зафиксировать их на кузове. Не оставляйте разъемы болтаться – это может привести к короткому замыканию или повреждению контактов при обратной установке. Перед повторным подключением проверьте состояние контактов: они должны быть чистыми и сухими.
