Зеркало заднего вида на Škoda Octavia A7 (2013–2020 гг.) – сложный узел, совмещающий электропривод, обогрев, повторитель поворота и иногда камеру. Разборка требует точности: пластиковые защелки хрупкие, а проводка легко повреждается. В этом руководстве – только проверенные методы, без лишних действий.
Перед началом подготовьте инструменты: пластиковые лопатки (2–3 шт.), крестовую отвертку PH2, торцевой ключ на 10 мм и мультиметр (если нужно диагностировать электрику). Работайте при температуре выше +15°C – холод делает пластик ломким. Отключите аккумулятор: зеркало подключено к бортовой сети, и случайное замыкание выведет из строя блок комфорта.
Начинайте с демонтажа внутренней облицовки двери. Снимите пластиковую заглушку под ручкой открывания, открутите два винта под ней и один – в нише подлокотника. Отсоедините разъемы стеклоподъемников и динамика. Облицовка держится на 8 клипсах: подденьте её снизу пластиковой лопаткой, двигаясь от переднего края к заднему. Не тяните резко – клипсы часто ломаются.

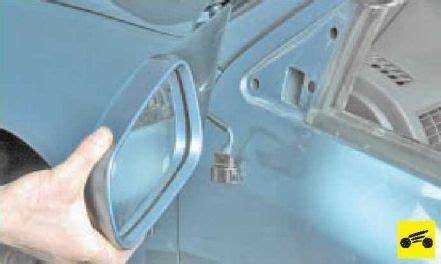

Зеркало крепится к двери тремя болтами M6 под торцевой ключ. Два из них видны сразу, третий скрыт за уплотнителем стекла – отогните его пальцами. Отсоедините разъем питания зеркала (обычно 4-контактный для обогрева и привода, 2-контактный для повторителя). Если зеркало с камерой, аккуратно отключите дополнительный шлейф.
Для разборки корпуса зеркала снимите стекло. Подденьте его с нижнего края пластиковой лопаткой – оно держится на защелках и клеевой основе. Работайте медленно: стекло легко трескается. После снятия откроется доступ к механизму привода и нагревательному элементу. Если нужно заменить моторчик, отсоедините его от штока, открутив два винта PH1.
Сборка проводится в обратном порядке. Перед установкой стекла очистите посадочное место от старого клея спиртовым раствором. Нанесите тонкий слой нового клея (например, 3M 08693) по периметру. При подключении разъемов проверьте контакты мультиметром: сопротивление обогрева должно быть 5–10 Ом, привод – реагировать на команды с блока управления.
Какие инструменты понадобятся для снятия зеркала
Для демонтажа бокового зеркала на Škoda Octavia A7 потребуется минимальный набор инструментов, адаптированный под конструкцию креплений. Основной – пластиковый клин или специальная лопатка для снятия обшивки (например, из нейлона или полипропилена толщиной 3–5 мм), чтобы не повредить пластиковые защёлки. Дополнительно понадобятся:
- Торкс T20 или T25 (в зависимости от года выпуска) – для откручивания винтов крепления зеркала к двери.
- Крестовая отвёртка PH2 – если на модели установлены саморезы с крестообразным шлицем.
- Набор тонких плоских отвёрток (1,5–3 мм) – для поддевания декоративных заглушек и разъёмов проводки.
- Мультиметр (при наличии электрорегулировки) – для проверки целостности цепи перед отключением разъёма.
- Магнитный держатель или пинцет – чтобы не потерять мелкие винты при демонтаже.
Из вспомогательных материалов пригодится силиконовая смазка (например, Liqui Moly Silicon-Spray) для обработки резиновых уплотнителей после сборки и изолента – для фиксации проводов, если разъём отсоединяется с усилием. Работайте в перчатках: острые кромки металлического каркаса двери могут повредить руки.
Как отсоединить электропроводку от зеркала без повреждений
Перед началом отсоединения электропроводки от зеркала Шкода Октавия А7 убедитесь, что зажигание выключено, а ключ извлечен из замка. Это предотвратит случайное короткое замыкание и срабатывание систем автомобиля. Отсоедините клемму отрицательного провода аккумулятора, если работа предполагает длительное вмешательство в электрическую цепь.
Зеркало А7 подключается через разъем с фиксатором, расположенный за обшивкой двери. Для доступа к нему снимите декоративную накладку зеркала, поддев ее пластиковым монтажным инструментом или плоской отверткой с защитной насадкой. Избегайте чрезмерного усилия – пластик хрупкий и может треснуть.
Разъем зеркала имеет защелку, которую необходимо нажать или оттянуть в зависимости от модификации. На моделях 2013–2017 годов защелка расположена сверху и требует нажатия большим пальцем, в то время как на рестайлинговых версиях (2017–2020) она смещена в сторону и открывается движением вниз. Проверьте визуально тип фиксатора перед попыткой отсоединения.
При отсоединении разъема тяните только за корпус, а не за провода. Рывки за кабели могут повредить контакты или внутреннюю пайку. Если разъем не поддается, проверьте наличие дополнительных фиксаторов – иногда производитель устанавливает скрытые защелки или винты под резиновыми заглушками.
В некоторых случаях разъем может быть приклеен к пластиковой панели или зафиксирован силиконовым герметиком. Аккуратно срежьте герметик канцелярским ножом, избегая повреждения изоляции проводов. Если разъем приклеен, прогрейте место соединения строительным феном при температуре не выше 60°C – это размягчит клей без риска оплавления пластика.
После отсоединения разъема осмотрите контакты на наличие окисления или загрязнений. При необходимости очистите их спиртовой салфеткой или специальным контактным очистителем. Не используйте наждачную бумагу или металлические инструменты – это нарушит покрытие контактов и ускорит коррозию.
Если провода зеркала подключены через клеммные колодки (например, в зеркалах с подогревом или автозатемнением), отсоединяйте их поочередно, маркируя каждый провод малярным скотчем с указанием цвета и положения. Это упростит обратную сборку и исключит ошибки при подключении.
После завершения работ временно заизолируйте оголенные контакты разъема изолентой или термоусадочной трубкой, чтобы избежать случайного замыкания при последующих манипуляциях с зеркалом. Храните разъем в чистом сухом месте, защищенном от механических повреждений.
Как правильно поддеть и снять пластиковую накладку зеркала
Для снятия защелок используйте специальную пластиковую лопатку или тонкую отвертку, обмотанную изолентой. Вставьте инструмент в зазор между накладкой и корпусом зеркала в верхней части (около стекла) и плавно отожмите пластик. Защелки расположены в трех точках: две по бокам и одна снизу. Избегайте резких движений – защелки хрупкие и могут сломаться при чрезмерном усилии.
- Начинайте с верхней части накладки, постепенно продвигаясь к нижней.
- Не тяните накладку на себя – сначала освободите все защелки.
- Если пластик не поддается, прогрейте его феном (температура ~60°C) для снижения жесткости.
После освобождения всех креплений аккуратно снимите накладку, потянув её в сторону от корпуса. Внутри может находиться шлейф подсветки повторителя поворота – отсоедините его, нажав на фиксатор разъема. Храните накладку в чистом месте, избегая контакта с острыми предметами, чтобы не поцарапать поверхность.
Какие крепления удерживают зеркало на двери и как их открутить
Зеркало заднего вида на Skoda Octavia A7 фиксируется тремя типами креплений: пластиковыми защелками, винтами Torx и электрическим разъемом. Основная нагрузка приходится на две металлические направляющие с внутренней стороны корпуса зеркала, которые вставляются в ответные пазы на двери. Эти направляющие дополнительно фиксируются двумя винтами Torx T20, расположенными под декоративной накладкой в нижней части зеркала.
Для доступа к винтам потребуется снять внутреннюю пластиковую облицовку двери. Начните с демонтажа треугольной заглушки в углу панели, поддев ее плоской отверткой. За заглушкой скрывается винт Torx T25, удерживающий облицовку. После его откручивания аккуратно отсоедините клипсы по периметру панели – их 8 штук, и они легко ломаются при резком движении. Используйте специальный съемник для пластиковых клипс или тонкую пластиковую лопатку.
После снятия облицовки станут видны два винта Torx T20, крепящие зеркало к двери. Они расположены под углом 45 градусов к горизонтали и часто покрыты заводской смазкой, что усложняет их откручивание. Рекомендуется использовать удлинитель для трещотки, чтобы обеспечить достаточный рычаг. Если винты не поддаются, нанесите на них проникающую смазку WD-40 и дайте ей подействовать 10–15 минут.
Помимо винтов, зеркало удерживают четыре пластиковые защелки, расположенные по периметру корпуса. Две из них находятся в верхней части, одна – сбоку, и последняя – в нижней части. Защелки имеют направляющие выступы, которые входят в пазы на двери. Чтобы их отсоединить, потребуется приложить усилие, направленное наружу, одновременно покачивая зеркало из стороны в сторону. Избегайте резких движений – пластик хрупкий и может треснуть.
Электрический разъем питания расположен с внутренней стороны двери и подключается к блоку управления зеркалом. Он фиксируется пластиковой защелкой, которую нужно отжать пальцем или отверткой. Перед отсоединением разъема убедитесь, что зажигание выключено, чтобы избежать короткого замыкания. Если зеркало не оснащено электроприводом, этот шаг можно пропустить.
При обратной установке зеркала сначала подключите электрический разъем, затем вставьте направляющие в пазы двери и защелкните пластиковые фиксаторы. Только после этого затяните винты Torx T20 с моментом 3–4 Н·м. Перетяжка может привести к деформации металлического кронштейна или растрескиванию пластикового корпуса. Используйте динамометрическую отвертку, если есть сомнения в силе затяжки.
Если после установки зеркало болтается или не фиксируется в одном положении, проверьте состояние резиновых демпферов на направляющих. Они часто изнашиваются и требуют замены. Артикул оригинальных демпферов – 5E0 857 509 A. При отсутствии новых можно временно использовать силиконовую смазку для уменьшения люфта.
Как аккуратно извлечь зеркальный элемент из корпуса
Перед началом работы отключите электропитание зеркала, сняв клемму с аккумулятора или вытащив предохранитель системы управления зеркалами (для Octavia A7 – №23 в блоке предохранителей салона). Это предотвратит случайное срабатывание привода или повреждение проводки. Подготовьте инструменты: пластиковые монтажные лопатки шириной 5–7 мм, тонкую отвёртку с плоским жалом (2 мм) и силиконовую смазку в аэрозоле. Избегайте металлических инструментов – они царапают пластик корпуса.
Зеркальный элемент удерживается тремя защёлками: двумя боковыми и одной нижней. Начните с нижней части корпуса, вставив лопатку в зазор между зеркалом и пластиковой рамкой на глубину 3–4 мм. Аккуратно отожмите защёлку, прикладывая усилие вниз – она должна щёлкнуть. Повторите процедуру с боковыми защёлками, двигаясь от центра к краям. Если элемент не поддаётся, прогрейте корпус феном при температуре 60–70°C в течение 30 секунд – это размягчит пластик и снизит риск поломки.
После освобождения защёлок зеркальный элемент останется закреплённым на шарнирном механизме. Осторожно потяните его на себя, одновременно приподнимая вверх – это высвободит шарнир из посадочного гнезда. Если зеркало оснащено подогревом или электрохромным покрытием, отсоедините разъём питания, нажав на фиксатор пальцами. Для моделей с автозатемнением разъём расположен с обратной стороны элемента и имеет характерную оранжевую маркировку.
При извлечении избегайте резких движений – зеркальный элемент изготовлен из закалённого стекла толщиной 2,1 мм и может треснуть при ударе. Если на поверхности остались следы клея или герметика, удалите их безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация не менее 90%). Не используйте растворители на основе ацетона – они повреждают антибликовое покрытие. Для повторной установки нанесите на шарнир тонкий слой силиконовой смазки, чтобы облегчить монтаж.
Проверьте состояние резиновых уплотнителей по периметру зеркала – при деформации или растрескивании замените их. Артикул оригинального уплотнителя для Octavia A7: 5E0 857 509 A (левое зеркало) и 5E0 857 510 A (правое). При сборке сначала зафиксируйте шарнир в гнезде, затем защёлкните нижнюю часть элемента, после – боковые. Убедитесь, что все защёлки вошли в пазы без перекосов – иначе зеркало будет вибрировать на ходу.
Как отключить и снять блок управления зеркалом с подогревом
Перед началом работ отсоедините клемму аккумулятора, чтобы исключить короткое замыкание. На Шкода Октавия А7 блок управления зеркалом с подогревом расположен под обшивкой двери водителя. Для доступа потребуется снять пластиковую накладку, закреплённую на клипсах и одном винте под заглушкой в нижней части панели.
После демонтажа обшивки найдите жгут проводов, идущий к блоку управления. Разъём фиксируется защёлкой – нажмите на неё пальцем или отвёрткой с плоским жалом, одновременно потянув разъём на себя. Не тяните за провода: усилие должно прикладываться только к корпусу коннектора.
Если требуется полностью отключить подогрев, отсоедините разъём от блока управления. Для временного отключения можно извлечь предохранитель F48 (15 А) в монтажном блоке салона, расположенном под панелью приборов слева. Это обесточит цепь подогрева без вмешательства в электропроводку.
Блок управления крепится к металлическому каркасу двери двумя винтами Torx T20. Открутите их, удерживая блок рукой, чтобы он не упал. В некоторых случаях винты могут быть покрыты герметиком – используйте удлинитель для трещотки, чтобы сорвать их с места.
При снятии блока обратите внимание на резиновую прокладку между ним и дверью. Она предотвращает попадание влаги внутрь. Если прокладка повреждена, замените её перед установкой нового блока, иначе коррозия ускорит выход из строя электроники.
Перед установкой нового блока проверьте состояние контактов разъёма. Окисление устраняется очисткой спиртом или специальным средством для контактов. Если на проводах обнаружены следы оплавления, замените жгут или обратитесь к электрику для диагностики цепи подогрева.
Сборка производится в обратном порядке. Убедитесь, что все клипсы обшивки целы – треснувшие фиксаторы не обеспечат надёжного крепления. После подключения аккумулятора проверьте работу подогрева через меню бортового компьютера или визуально по нагреву зеркала в холодное время.

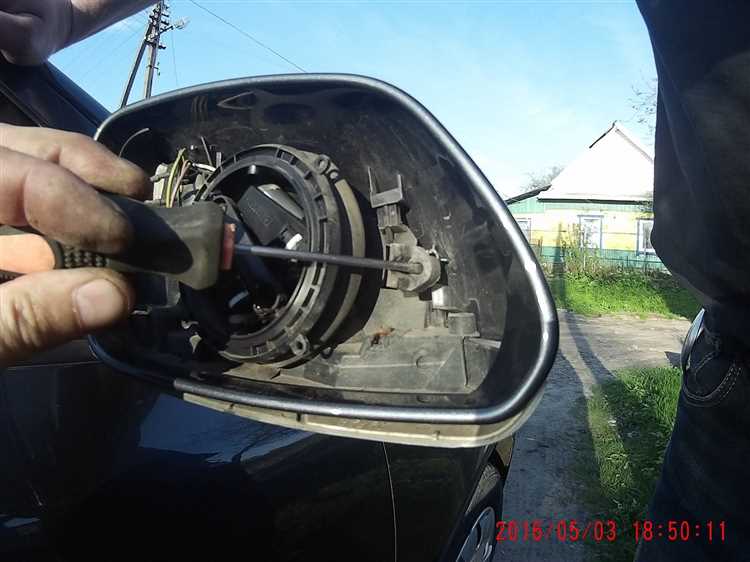

Как разобрать механизм регулировки зеркала по частям
Снимите облицовку зеркала, поддев пластиковые защелки по периметру тонкой отверткой или пластиковой лопаткой. Работайте аккуратно – защелки хрупкие и ломаются при чрезмерном усилии. На внутренней стороне облицовки расположены три фиксатора: два по бокам и один снизу. Отсоедините их, потянув облицовку на себя, затем отключите разъем подсветки, если он есть.
Открутите три винта Torx T15, крепящие механизм регулировки к корпусу зеркала. Два винта находятся в верхней части, один – в нижней. Придерживайте механизм рукой, чтобы он не выпал после откручивания последнего винта. Если винты прикипели, используйте проникающую смазку WD-40 и дайте ей подействовать 5–10 минут.
Отсоедините тяги привода от рычагов механизма. Для этого сожмите фиксаторы на концах тяг и потяните их на себя. На Шкода Октавия А7 тяги часто закисают – в этом случае прогрейте место соединения феном до 60–70°C, чтобы размягчить пластик. Не применяйте силу, иначе сломаете рычаги.
Снимите электродвигатели регулировки, отжав фиксаторы на их корпусах. Каждый мотор крепится двумя защелками: одна сверху, вторая снизу. Подденьте их поочередно, начиная с верхней. Если мотор не поддается, проверьте наличие дополнительного винта под резиновой заглушкой – на некоторых моделях он есть.
Разберите редуктор механизма, открутив четыре винта Torx T10 на его корпусе. Внутри вы найдете червячную передачу и шестерни. Осмотрите зубья на износ – если они стерты или имеют заусенцы, замените редуктор целиком. Смажьте шестерни литиевой смазкой, если планируете повторную сборку.
Проверьте состояние пластиковых шестерен и валов. На валах не должно быть люфта, а шестерни должны вращаться без заеданий. Если вал шатается, замените его вместе с подшипником. Для извлечения подшипника используйте съемник или аккуратно выбейте его молотком через деревянную проставку.
Осмотрите контактные группы моторов. Окисленные контакты зачистите мелкозернистой наждачной бумагой (1000–1500 грит) или ластиком. Проверьте сопротивление обмоток мультиметром: нормальное значение – 3–5 Ом. Если сопротивление бесконечно или близко к нулю, мотор неисправен и требует замены.
Соберите механизм в обратной последовательности. Перед установкой тяг смажьте их шарниры силиконовой смазкой. Затягивайте винты крест-накрест, начиная с центрального, чтобы избежать перекоса. После сборки проверьте работу механизма, подключив его к бортовой сети через 12-вольтовый источник питания.
Как заменить повреждённые детали зеркала при разборке
После демонтажа корпуса зеркала Шкода Октавия А7 осмотрите пластиковые защёлки и металлические кронштейны на предмет трещин или деформаций. Для замены сломанных защёлок используйте оригинальные детали с артикулами 5E0 857 505 B (левое зеркало) или 5E0 857 506 B (правое) – они отличаются геометрией крепления. Отсоедините повреждённый элемент, поддев его плоской отвёрткой с шириной жала не более 3 мм, чтобы не повредить посадочные пазы. Новая защёлка устанавливается нажатием до характерного щелчка; проверьте фиксацию, потянув деталь с усилием 5–7 кг.
При замене зеркального элемента отключите разъём обогрева (если есть) и снимите стекло, аккуратно отжав его по периметру пластиковым клином. Убедитесь, что новая деталь соответствует VIN автомобиля – для моделей с 2017 года используются стёкла с индексом «H» (например, 5E0 857 507 H). Нанесите на кромку зеркала тонкий слой бутилового герметика шириной 2 мм, избегая попадания на оптику. Установите стекло, совместив метки на корпусе, и прижмите с усилием 10–12 кг в течение 30 секунд для равномерного распределения клея.
Как собрать зеркало обратно после ремонта или замены элементов
Начните с установки внутренней рамки зеркала. Совместите выступы на рамке с пазами на корпусе, затем зафиксируйте ее тремя винтами Torx T15 – два сверху и один снизу. Затягивайте крест-накрест, избегая перекоса, иначе стекло не встанет ровно. Если рамка не садится плотно, проверьте наличие посторонних предметов в посадочных местах или деформацию пластика.
Установите стекло зеркала, предварительно сняв защитную пленку с обратной стороны. Вставьте его под углом 45 градусов, начиная с нижнего края, затем аккуратно прижмите верхнюю часть до щелчка. Убедитесь, что стекло не болтается: при легком нажатии оно должно оставаться неподвижным. Если используется новое стекло, сравните его форму с оригиналом – несоответствие размеров приведет к неправильной регулировке.
Подключите электропривод, если он демонтировался. Вставьте разъем до упора, пока не услышите характерный щелчок. Проверьте работу мотора, подав питание через диагностический сканер или временно подключив к аккумулятору – зеркало должно складываться и раскладываться без заеданий. При отсутствии реакции прозвоните провода мультиметром на предмет обрыва.
Закрепите декоративную накладку, совместив ее с выступами на корпусе. Нажмите на края до фиксации защелок – не используйте силу, чтобы не сломать пластик. Если накладка не садится, проверьте, не мешает ли проводка или неправильно установленное стекло. В завершение установите зеркало на дверь, затянув гайку крепления моментом 8–10 Н·м, и подключите основной разъем.
После сборки отрегулируйте зеркало вручную или через бортовой компьютер. Проверьте работу подогрева, включив его на 3–5 минут – стекло должно равномерно прогреваться без посторонних запахов. Если зеркало вибрирует на ходу, подтяните крепление или замените резиновые демпферы. Храните снятые детали в течение недели на случай повторного ремонта.
Какие ошибки чаще всего допускают при разборке зеркала и как их избежать
Первая и самая распространённая ошибка – попытка снять зеркальный элемент без предварительного отключения электропитания. На Шкода Октавия А7 зеркало подключено к бортовой сети через разъём, который часто остаётся под напряжением даже при выключенном зажигании. Если не отсоединить аккумулятор или хотя бы отключить разъём зеркала, можно спровоцировать короткое замыкание, повредив блок управления или предохранители. Перед началом работ всегда отсоединяйте клемму «минус» от аккумулятора или, как минимум, отключайте разъём зеркала, потянув за фиксатор вверх.
Многие владельцы игнорируют необходимость прогрева пластиковых защёлок перед разборкой. На морозе пластик становится хрупким, и попытка отщёлкнуть крышку зеркала без предварительного нагрева приводит к поломке фиксаторов. Используйте строительный фен или, в крайнем случае, обычный бытовой на малых оборотах, направляя поток воздуха на стыки деталей в течение 30–40 секунд. Температура не должна превышать 60°C – перегрев деформирует пластик.
Распространённая ошибка – применение чрезмерной силы при снятии зеркального элемента. Внутри корпуса Шкода Октавия А7 зеркало фиксируется на трёх пластиковых защёлках: две по бокам и одна снизу. Если тянуть элемент на себя без предварительного освобождения защёлок, можно сломать крепления или повредить регулировочный механизм. Правильный порядок: сначала отщёлкните нижнюю защёлку плоской отвёрткой, затем аккуратно подденьте боковые, двигаясь по периметру.
Неправильное обращение с электропроводкой – ещё одна частая проблема. Провода внутри зеркала тонкие и легко повреждаются при резких движениях. Особенно уязвим шлейф подогрева, который часто переламывается у основания. Чтобы избежать обрыва, отсоединяйте разъёмы только после полного снятия зеркального элемента, а не на весу. При обратной сборке следите, чтобы провода не перекручивались и не зажимались между пластиковыми деталями.
Ошибка, ведущая к повреждению корпуса, – использование металлических инструментов без защиты. При поддевании защёлок отвёрткой или лопаткой без мягкой накладки на пластике остаются царапины и сколы. Для разборки применяйте только пластиковые монтажные лопатки или обмотайте металлический инструмент изолентой. Если защёлка не поддаётся, не давите сильнее – проверьте, не осталось ли незамеченных фиксаторов или винтов.
Многие забывают про уплотнительную резинку между зеркальным элементом и корпусом. При снятии она часто смещается или рвётся, а при сборке её либо не возвращают на место, либо устанавливают неправильно. Это приводит к попаданию влаги внутрь корпуса, коррозии контактов и запотеванию зеркала. Перед разборкой сфотографируйте положение резинки, а при сборке убедитесь, что она плотно прилегает по всему периметру без заломов.
Неправильная последовательность сборки – причина многих проблем. Например, если сначала установить зеркальный элемент, а потом подключать разъёмы, провода могут не дотянуться до контактов, и их придётся тянуть, рискуя оборвать. Сборку начинайте с подключения всех электрических разъёмов, затем устанавливайте уплотнительную резинку, и только после этого фиксируйте зеркальный элемент в корпусе. Проверяйте работоспособность подогрева и регулировки до окончательной фиксации деталей.
Последняя ошибка – пренебрежение проверкой функциональности после сборки. Часто владельцы собирают зеркало, не убедившись, что все механизмы работают. Включите зажигание и проверьте: подогрев (должен срабатывать через 1–2 минуты), электропривод регулировки (зеркало должно плавно двигаться во всех направлениях), складывание (если есть). Если что-то не работает, разберите зеркало повторно – скорее всего, был неправильно подключён разъём или повреждён провод.
