Как заменить теплообменник на ситроен с4 седан

Теплообменник на Citroen C4 седан (модели с двигателями EP6, EP6DT и их модификациями) – уязвимый узел, склонный к течам уже после 80–120 тыс. км пробега. Причина – коррозия алюминиевого корпуса из-за агрессивных присадок в охлаждающей жидкости или некачественного антифриза. Первые признаки неисправности: масляные пятна под двигателем, эмульсия в расширительном бачке, перегрев мотора или падение уровня масла. Игнорирование проблемы приводит к смешиванию антифриза с маслом, что грозит заклиниванием двигателя.

Для замены потребуется оригинальный теплообменник (артикул 9808318980 для EP6 или 9808318981 для EP6DT), комплект прокладок (0348.A5), 6 литров антифриза PSA (концентрат 9735.K1 или готовый 9735.K0), а также набор инструментов: торцевые головки на 8, 10, 13 мм, удлинитель, динамометрический ключ, съемник масляного фильтра и емкость для слива жидкостей. Работу удобнее выполнять на подъемнике или смотровой яме – доступ к теплообменнику затруднен из-за расположения под выпускным коллектором.

Перед началом демонтажа слейте антифриз через нижний патрубок радиатора и масло через сливную пробку поддона. Обязательно сбросьте давление в системе охлаждения, открыв крышку расширительного бачка. Отсоедините аккумулятор – это предотвратит случайное замыкание при работе с электропроводкой датчиков. Особое внимание уделите снятию масляного фильтра: используйте съемник, чтобы не повредить посадочное место на блоке цилиндров.

При установке нового теплообменника замените все прокладки, даже если старые выглядят целыми. Затягивайте болты крест-накрест с моментом 10 Н·м для алюминиевых деталей и 25 Н·м для стальных. После сборки залейте свежий антифриз, удалите воздух из системы через специальный штуцер на термостате, и проверьте герметичность соединений под давлением. Первый запуск двигателя выполните на холостых оборотах, контролируя температуру и уровень жидкостей.

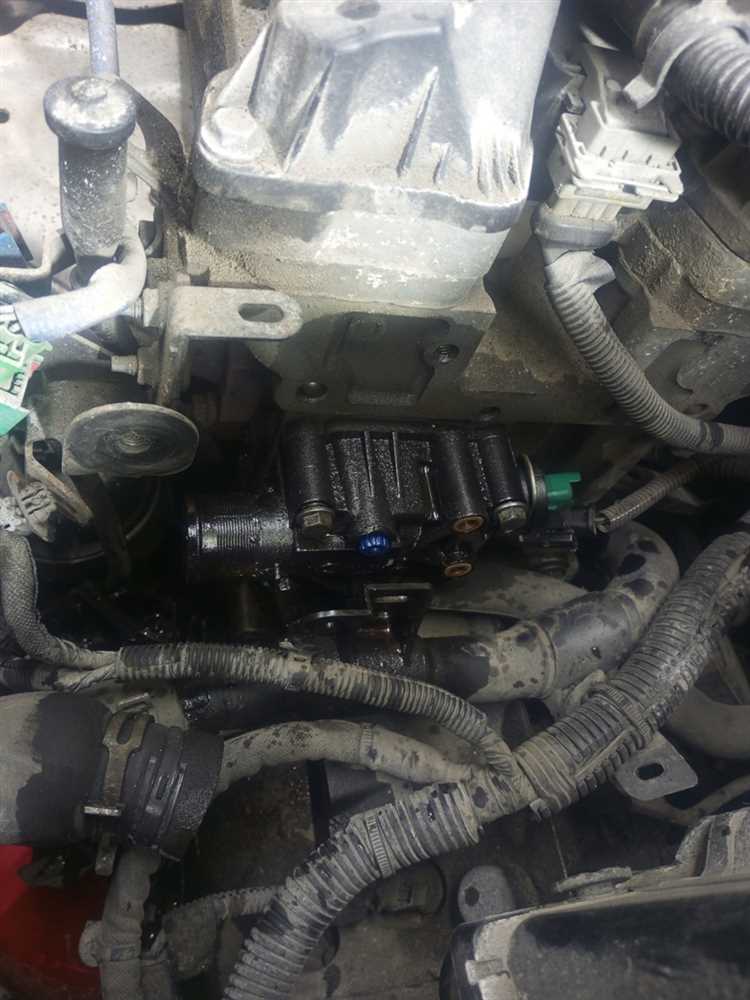

Замена теплообменника на Citroen C4 седан: пошаговая инструкция

Теплообменник на Citroen C4 седан (модели с двигателями EP6, EP6DT) расположен под впускным коллектором, в непосредственной близости к блоку цилиндров. Для доступа к нему потребуется демонтировать впускной коллектор, патрубки системы охлаждения и топливную рампу. Работы рекомендуется проводить на холодном двигателе, предварительно сбросив давление в топливной системе.

Подготовьте инструменты: торцевые головки на 8, 10, 13 мм, удлинители, трещотку, плоскую и крестовую отвертки, пассатижи, емкость для слива антифриза (не менее 5 литров), новый теплообменник (оригинальный артикул 9804677880 или аналог от Valeo, Behr), прокладки впускного коллектора (артикул 0248.G3), герметик для системы охлаждения (например, Loctite 574).

Отсоедините минусовую клемму аккумулятора. Снимите декоративную крышку двигателя, открутив две пластиковые гайки. Отключите разъемы датчиков на впускном коллекторе: датчик абсолютного давления (MAP) и датчик температуры воздуха (IAT). Отсоедините шланг вентиляции картера от клапанной крышки и патрубок адсорбера.

Слейте антифриз через нижний патрубок радиатора, предварительно открыв крышку расширительного бачка. Отсоедините шланги системы охлаждения от теплообменника: два верхних патрубка (диаметр 16 мм) и один нижний (19 мм). Заглушите их, чтобы предотвратить попадание грязи. Открутите топливную рампу, удерживая ее ключом на 13 мм, и аккуратно отведите в сторону, не отсоединяя топливные шланги.

Открутите болты крепления впускного коллектора (6 болтов на 10 мм и 2 гайки на 13 мм). Снимите коллектор, поддев его плоской отверткой в местах стыков с блоком цилиндров. Под коллектором расположен теплообменник, закрепленный тремя болтами на 8 мм. Открутите их и извлеките теплообменник, аккуратно вынимая его из посадочного места.

Очистите поверхность блока цилиндров от остатков старой прокладки и герметика. Установите новую прокладку на теплообменник (артикул 0248.30), нанеся тонкий слой герметика на сопрягаемые поверхности. Вставьте теплообменник на место, затяните болты крепления моментом 9–11 Н·м. Убедитесь, что прокладка не сместилась.

Соберите впускной коллектор, заменив прокладки на новые. Затяните болты крепления в последовательности «от центра к краям» моментом 18–22 Н·м. Подключите топливную рампу, затянув болты моментом 25–28 Н·м. Установите на место шланги системы охлаждения, затянув хомуты до упора. Подключите разъемы датчиков и шланги вентиляции картера.

Залейте новый антифриз (не менее 5,5 литров) через расширительный бачок, удалите воздушные пробки, прогрев двигатель до открытия термостата. Проверьте герметичность соединений, отсутствие подтеков масла или охлаждающей жидкости. Установите декоративную крышку двигателя, подключите клемму аккумулятора. Запустите двигатель, проверьте работу печки и уровень антифриза после остывания.

Необходимые инструменты и материалы для замены теплообменника

Для замены теплообменника на Citroen C4 седан потребуется набор специфических инструментов, адаптированных под конструкцию автомобиля. Базовый комплект включает торцевые головки на 8, 10, 13 и 16 мм с удлинителями, трещотку с карданным шарниром для доступа к труднодоступным болтам, а также динамометрический ключ с диапазоном 20–100 Н·м. Обязательны плоскогубцы с тонкими губками для снятия хомутов патрубков и специальный съемник для масляного фильтра – оригинальный фильтр часто прикипает к корпусу теплообменника. Для слива антифриза и масла подготовьте емкости объемом не менее 5 литров каждая, а также воронку с узким носиком для заливки новой жидкости без проливов.

Из расходных материалов критически важны оригинальный теплообменник (артикул 9805656380 для двигателей EP6) или его качественный аналог (например, Valeo 700105), прокладка теплообменника (9808305480), а также уплотнительные кольца для патрубков охлаждающей жидкости (два кольца – 9808305580). Запаситесь 5 литрами антифриза PSA (артикул 9735.K1 или 9735.K2) и 4 литрами моторного масла спецификации Total Quartz INEO ECS 5W-30. Для герметизации резьбовых соединений используйте анаэробный герметик Loctite 574 – он выдерживает температуру до 200°C и не разрушается под воздействием масла.

Подготовка автомобиля и слив охлаждающей жидкости перед демонтажем

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте задние колеса противооткатными упорами и включите стояночный тормоз. Отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить случайное замыкание при демонтаже электрических разъемов. Дождитесь полного остывания двигателя – температура охлаждающей жидкости (ОЖ) в системе может достигать 90–105°C, что создает риск ожогов. Подготовьте емкость для слива объемом не менее 7 литров (система Citroen C4 седан вмещает ~6,5 л ОЖ), а также ключи на 10, 13 и Torx T30 для снятия защиты картера и доступа к сливному крану.

Слив ОЖ выполняйте в следующем порядке:

1. Снимите защиту картера двигателя, открутив 6 болтов на 10 и 2 винта Torx T30.
2. Расположите емкость под сливным краном радиатора, расположенным в нижней части левого бачка (со стороны водителя).
3. Поверните кран против часовой стрелки на 90° – жидкость начнет вытекать самотеком. Для ускорения процесса откройте крышку расширительного бачка, но делайте это осторожно, чтобы избежать выброса горячего пара.
4. После прекращения потока из радиатора слейте остатки ОЖ из блока цилиндров, отвернув пробку на его левой стороне (ключ на 13). Учтите, что в блоке остается ~1,5 л жидкости, которая вытечет не сразу – подождите 2–3 минуты.
5. Закройте сливные краны и промойте систему дистиллированной водой, если ОЖ имеет признаки загрязнения или ржавчины (повторите процедуру слива 2–3 раза).

При работе с ОЖ используйте перчатки и защитные очки – этиленгликоль токсичен. Утилизируйте отработанную жидкость в соответствии с местными экологическими требованиями.

Снятие элементов кузова и навесного оборудования для доступа к теплообменнику

Начните с демонтажа переднего бампера: открутите 6 винтов Torx T30 (2 в арках колес, 4 под нижней решеткой радиатора) и 4 пластиковых пистона по периметру. Отсоедините разъемы противотуманных фар и датчика парковки, если они установлены. Снимите нижнюю защиту двигателя (5 болтов на 10 мм) и правый подкрылок (3 винта Torx T25 и 2 пистона). Открутите кронштейн крепления бачка омывателя (2 болта на 10 мм) и отведите его в сторону, не отсоединяя шланги.

Для доступа к теплообменнику потребуется снять корпус воздушного фильтра в сборе: ослабьте хомут воздуховода на дроссельной заслонке, отсоедините датчик массового расхода воздуха и открутите 3 болта на 10 мм крепления корпуса. Отведите в сторону аккумуляторную батарею, предварительно отключив клеммы (сначала минусовую). Демонтируйте кронштейн АКБ (4 болта на 13 мм) и гидроусилитель руля (2 болта на 15 мм), зафиксировав его проволокой, чтобы не повредить шланги. Теплообменник расположен за правым лонжероном – для его извлечения потребуется снять генератор (3 болта на 13 мм) и отвести в сторону компрессор кондиционера (не разгерметизируя систему).

Демонтаж старого теплообменника и проверка состояния смежных узлов

Перед началом работ слейте охлаждающую жидкость через сливной кран радиатора, расположенный в нижней части слева. Для полного удаления антифриза отсоедините шланг от расширительного бачка и продуйте систему сжатым воздухом под давлением не более 1,5 бар. Остатки жидкости в теплообменнике утилизируйте отдельно – они могут содержать продукты износа алюминиевых сплавов.

Отсоедините патрубки теплообменника, предварительно ослабив хомуты ключом на 7 мм. На моделях с 2015 года используйте торцевую головку TORX T25 для фиксации штуцеров – стандартные ключи могут сорвать грани. Запомните положение каждого шланга: верхний (подача от двигателя) маркирован желтой меткой, нижний (обратка) – синей. Проверьте внутренние поверхности патрубков на наличие отложений – белый налет указывает на использование некачественного антифриза, рыжий – на коррозию металлических элементов системы.

• Открутите три болта крепления теплообменника к блоку цилиндров ключом на 10 мм. Два верхних болта скрыты за кронштейном генератора – для доступа временно снимите натяжитель ремня.
• Аккуратно извлеките теплообменник, наклонив его на 15° в сторону салона. Избегайте резких движений – керамическое покрытие корпуса хрупкое и может отколоться.
• Осмотрите посадочное место на блоке цилиндров. Удалите остатки старой прокладки пластиковым скребком – металлические инструменты оставляют риски, нарушающие герметичность.

Проверьте состояние термостата, расположенного в непосредственной близости от теплообменника. Снимите его корпус и осмотрите клапан: если он заклинил в открытом положении, двигатель будет долго прогреваться, в закрытом – перегреваться. Замените термостат, если ход штока превышает 0,3 мм при нажатии или на корпусе обнаружены трещины. На моделях с двигателем EP6CDT (150 л.с.) термостат интегрирован в корпус – меняйте узел целиком.

Оцените герметичность масляного радиатора, расположенного под теплообменником. Нанесите на стыки мыльный раствор и подайте давление 2 бара в масляную систему через штуцер на корпусе фильтра. Появление пузырей указывает на микротрещины – замените радиатор, даже если течь незначительна. Для двигателей TU5JP4 (110 л.с.) проверьте дополнительно состояние маслопроводов – резиновые шланги теряют эластичность после 120 000 км пробега.

Перед установкой нового теплообменника очистите каналы системы охлаждения промывочной жидкостью на основе лимонной кислоты (50 г на 1 л воды). Запустите двигатель на 15 минут, затем слейте раствор и промойте систему дистиллированной водой до полного удаления осадка. На моделях с автоматической коробкой передач проверьте уровень трансмиссионной жидкости – утечки через теплообменник приводят к смешиванию антифриза и масла, что вызывает пенообразование и перегрев АКПП.
