Чугунные блоки двигателей, особенно в старых моделях автомобилей и промышленном оборудовании, подвержены образованию трещин из-за термических нагрузок, вибраций или механических повреждений. Ремонт таких дефектов требует точного подхода, так как чугун – хрупкий материал с высоким содержанием углерода (2,14–4,5%), склонный к образованию закалочных структур при сварке. Неправильная технология приводит к повторному растрескиванию или деформации блока.
Основные методы заварки трещин в чугуне – горячая сварка, холодная сварка и сварка с применением присадочных материалов на никелевой основе. Горячая сварка (предварительный нагрев до 600–650°C) минимизирует внутренние напряжения, но требует специального оборудования и контроля температуры. Холодная сварка (без нагрева) проще в исполнении, но подходит только для неответственных участков из-за риска образования хрупких зон.
Для сварки чугуна используют электроды ОЗЧ-2 (на основе никеля) или МНЧ-2 (медно-никелевые), которые обеспечивают пластичный шов и снижают вероятность трещинообразования. Перед сваркой кромки трещины разделывают под углом 60–70° и зачищают до металлического блеска. При горячей сварке применяют флюс АН-43 для защиты от окисления. После сварки блок медленно охлаждают в песке или асбесте, чтобы избежать термических напряжений.
Альтернативный метод – заварка трещин с помощью газовой сварки ацетилен-кислородным пламенем с присадочным прутком из серого чугуна. Этот способ эффективен для тонкостенных участков, но требует высокой квалификации сварщика. В некоторых случаях применяют эпоксидные композиты с металлическим наполнителем, однако такой ремонт временный и не выдерживает высоких температур.
Контроль качества сварного шва проводят визуально (отсутствие пор, непроваров) и с помощью цветной дефектоскопии или ультразвукового контроля. При обнаружении дефектов шов вырубают и повторяют сварку. Для блоков, работающих под давлением, обязательна гидравлическая опрессовка после ремонта.
Подготовка поверхности чугунного блока перед сваркой
Для выявления скрытых дефектов трещину расширяют под углом 60–90° с помощью фрезы или шлифовального камня. Ширина разделки должна превышать толщину стенки блока на 2–3 мм, но не более 10 мм для предотвращения ослабления конструкции. При наличии разветвлений трещины их разделывают отдельно, формируя V-образную канавку глубиной до 80% толщины металла. Края канавки скругляют радиусом 1–1,5 мм, чтобы избежать концентрации напряжений при сварке.
После механической обработки поверхность обезжиривают и подвергают травлению 10–15% раствором соляной кислоты в течение 3–5 минут. Это удаляет оксидные пленки и улучшает адгезию сварочных материалов. Нейтрализацию проводят 5% раствором кальцинированной соды, затем поверхность промывают дистиллированной водой и сушат горячим воздухом (температура 120–150°C). Признаком качественной подготовки служит равномерный матовый оттенок металла без пятен и разводов.
Непосредственно перед сваркой блок прогревают до 200–250°C локально в зоне трещины или полностью в печи. Контроль температуры осуществляют контактным термометром или термокарандашами с шагом 50°C. Прогрев снижает риск образования закалочных структур и термических напряжений, а также обеспечивает равномерное распределение тепла при сварке. Время выдержки при заданной температуре – не менее 1 часа на каждые 25 мм толщины стенки блока.
Выбор электродов для холодной сварки чугуна

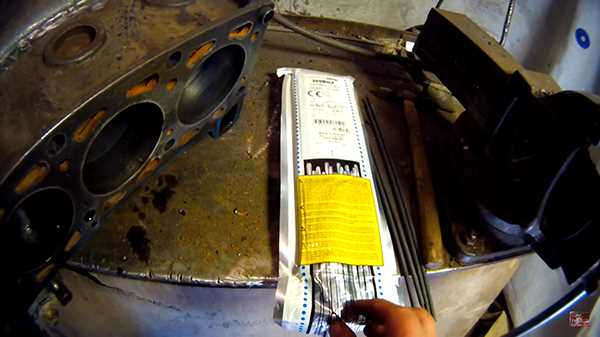

Для холодной сварки чугунных блоков двигателя используют электроды на основе никеля, меди или их сплавов. Наиболее распространены марки ЦЧ-4 (железо-никелевые), МНЧ-2 (медно-никелевые) и ОЗЧ-2 (никелевые). Электроды ЦЧ-4 обеспечивают прочность соединения до 300 МПа, но требуют предварительного подогрева до 150–200°C при толщине стенки более 10 мм. МНЧ-2 подходят для тонкостенных деталей (до 8 мм) без подогрева, однако шов менее прочен – до 200 МПа.
Никелевые электроды ОЗЧ-2 и аналоги (например, ESAB OK 92.18) формируют пластичный шов с минимальным образованием хрупких структур, что критично для динамически нагруженных узлов. Их коэффициент линейного расширения близок к чугуну (12–14×10⁻⁶ 1/°C), что снижает риск трещин при термоциклировании. Рабочий ток для Ø3 мм – 80–110 А, для Ø4 мм – 120–160 А. Недостаток – высокая стоимость (в 3–5 раз дороже ЦЧ-4).
При сварке серого чугуна с высоким содержанием графита (СЧ20, СЧ25) предпочтительны электроды с покрытием основного типа (например, УОНИ-13/45 на стальной основе), но только при условии предварительного удаления графитных включений механическим способом. Для ковкого чугуна (КЧ35-10) оптимальны медно-никелевые электроды, так как они компенсируют разницу в теплопроводности и предотвращают отбеливание зоны термического влияния.
Ключевой параметр при выборе – соответствие электрода типу чугуна и условиям эксплуатации детали. Для блоков цилиндров, работающих под давлением, критична герметичность шва: здесь никелевые электроды вне конкуренции. При ремонте корпусных деталей без высоких нагрузок допустимо использовать ЦЧ-4 с последующей механической обработкой. В любом случае диаметр электрода не должен превышать 1/3 толщины стенки, а длина шва за один проход – 30–50 мм во избежание перегрева.
Техника выполнения швов при заварке трещин в чугуне
Перед началом сварки трещину разделывают под углом 60–90° на глубину не менее 2/3 толщины стенки блока. Для чугуна с высоким содержанием углерода (СЧ20 и выше) рекомендуется V-образная разделка, для более пластичных марок (СЧ15) допустима U-образная. Кромки зачищают до металлического блеска на ширину 15–20 мм от края трещины, удаляя окислы и графитовые включения. При толщине стенки свыше 10 мм выполняют сквозные отверстия диаметром 3–4 мм по концам трещины, чтобы предотвратить её дальнейшее распространение под термическим воздействием.
Сварку ведут короткими швами длиной 20–30 мм с обязательным охлаждением каждого участка до 60–80°C перед наложением следующего. Для электродов ОЗЧ-2 или МНЧ-2 ток подбирают из расчёта 30–40 А на 1 мм диаметра электрода, поддерживая дугу длиной 2–3 мм. Первый проход выполняют электродом диаметром 2–2,5 мм, последующие – 3–4 мм, смещая начало каждого шва на 5–7 мм относительно предыдущего. При сварке в нижнем положении угол наклона электрода к поверхности – 15–20°, в вертикальном – 10–15° с направлением снизу вверх.
Для снижения внутренних напряжений применяют метод «горки»: после наложения первого шва его проковывают молотком с закруглённым бойком массой 200–300 г, нанося удары с частотой 1–2 в секунду. Проковку проводят при температуре шва 500–600°C (тёмно-красное каление), избегая охлаждения ниже 300°C. При многослойной сварке каждый последующий слой накладывают после полного остывания предыдущего до комнатной температуры, смещая начало шва на 10–15 мм в сторону от предыдущего слоя.
Завершающий этап – механическая обработка шва. Остатки флюса и шлака удаляют металлической щёткой, затем шов шлифуют до плавного перехода к основному металлу. Для контроля герметичности используют керосиновую пробу: поверхность обезжиривают, наносят мел, а с обратной стороны – керосин. Просачивание керосина через шов в течение 15–20 минут указывает на наличие микротрещин. В этом случае дефектный участок вырубают и повторно заваривают с предварительным подогревом до 200–250°C.
Использование газовой сварки для ремонта чугунных блоков
Газовая сварка остаётся одним из наиболее эффективных методов ремонта трещин в чугунных блоках двигателей, особенно при работе с толстостенными деталями. Для процесса применяют ацетилено-кислородное пламя с температурой до 3100°C, что обеспечивает глубокий прогрев металла и минимизирует риск образования внутренних напряжений. Ключевое условие – предварительный нагрев блока до 600–650°C в муфельной печи или с помощью газовых горелок, чтобы избежать резкого перепада температур и последующего растрескивания.
Выбор присадочного материала зависит от марки чугуна и условий эксплуатации детали. Для серого чугуна (СЧ20, СЧ25) используют прутки из чугуна с повышенным содержанием кремния (3–4%) или никелевые сплавы (Ni-55, Ni-99), которые снижают вероятность отбеливания зоны сварки. При работе с высокопрочным чугуном (ВЧ40, ВЧ50) предпочтение отдают пруткам с добавками молибдена (0,5–1%) для сохранения механических свойств. Диаметр присадочного прутка подбирают в пределах 4–8 мм, ориентируясь на толщину стенки блока.
- Подготовка трещины: разделка кромок под углом 60–70° с помощью шлифовальной машинки или зубила, очистка от масла и окалины металлической щёткой или пескоструйным аппаратом.
- Флюс: применение буры (Na₂B₄O₇) или специальных флюсов для чугуна (например, ФСЧ-1) для защиты сварочной ванны от окисления и удаления шлаков.
- Техника сварки: ведение горелки под углом 45° к поверхности, равномерное распределение тепла по длине шва, послойное заполнение разделки с промежуточным проковыванием каждого слоя.
- Охлаждение: медленное снижение температуры блока в песке или асбестовом покрывале в течение 12–24 часов для предотвращения закалки.
Контроль качества сварного шва включает визуальный осмотр на отсутствие пор, трещин и непроваров, а также проверку герметичности гидравлическим или пневматическим тестом под давлением 0,3–0,5 МПа. При обнаружении дефектов шов вырубают и повторяют сварку с корректировкой режимов. Для блоков, работающих в условиях высоких нагрузок, рекомендуется дополнительная термообработка – отжиг при 550–600°C с выдержкой 2–3 часа для снятия остаточных напряжений.
Особенности аргонодуговой сварки чугуна с присадкой
Аргонодуговая сварка чугуна с присадкой требует предварительного нагрева детали до 300–600°C в зависимости от марки сплава. Для серого чугуна (СЧ20, СЧ25) оптимальная температура – 450–550°C, для высокопрочного (ВЧ40, ВЧ50) – 500–600°C. Нагрев выполняют индукционными нагревателями или газовыми горелками с контролем термопарой. Без подогрева в зоне термического влияния образуются закалочные структуры, повышающие хрупкость и риск повторного растрескивания.
В качестве присадочного материала используют прутки из никелевых сплавов (Ni-55, Ni-99) или специальные чугунные электроды с высоким содержанием кремния (до 4%). Никелевые присадки снижают вероятность образования отбела, но увеличивают стоимость процесса. Для толстостенных блоков (толщина >15 мм) рекомендуется применять прутки диаметром 2,4–3,2 мм, для тонкостенных – 1,6–2,0 мм. Сила тока подбирается из расчета 30–40 А на 1 мм диаметра присадки при напряжении 12–16 В.
Сварку ведут короткой дугой (1–3 мм) с минимальным тепловложением, используя импульсный режим для снижения термических напряжений. Скорость перемещения горелки – 8–12 см/мин, угол наклона – 70–80° к поверхности. При сварке чугуна с шаровидным графитом (ВЧ) обязательно применение аргона чистотой не менее 99,99%, так как примеси кислорода и азота вызывают пористость и окисление никеля в шве.
После сварки блок охлаждают со скоростью не более 50°C/час до 100–150°C, затем накрывают теплоизоляционным материалом (асбест, керамическая вата) для равномерного остывания. Ускоренное охлаждение приводит к образованию трещин в околошовной зоне. Для контроля качества шва используют цветную дефектоскопию или ультразвуковой метод: допустимая пористость – не более 3 дефектов на 100 мм шва, глубиной до 0,5 мм.
При сварке чугуна с присадкой избегают многопроходных швов: каждый последующий проход увеличивает риск отслоения графита и снижения прочности соединения. Если требуется заполнение глубокой трещины, используют послойную сварку с обязательной зачисткой каждого слоя металлической щеткой и контролем температуры. Для блоков с критическими нагрузками (например, гильз цилиндров) рекомендуется последующая термообработка при 600–650°C в течение 2–3 часов для снятия остаточных напряжений.
Методы контроля качества сварного шва на чугуне
Визуальный контроль – первичный и обязательный этап, позволяющий выявить поверхностные дефекты: трещины, поры, подрезы и неравномерность наплавленного металла. Для чугуна критичны микротрещины шириной от 0,05 мм, которые обнаруживаются с помощью лупы 10-кратного увеличения или цифрового микроскопа. Осмотр проводят после очистки шва от шлака и окалины, используя косое освещение (угол 45°) для выявления теневых зон. При сварке серого чугуна особое внимание уделяют границам сплавления – здесь часто образуются отслоения из-за разницы в коэффициентах термического расширения.
Ультразвуковой контроль (УЗК) применяют для обнаружения внутренних дефектов в шве и околошовной зоне, особенно при толщине стенки блока свыше 8 мм. Используют преобразователи с частотой 2–5 МГц и призматические насадки с углом ввода 45–70° для работы с крупнозернистой структурой чугуна. Чувствительность метода на чугуне снижается на 20–30% из-за высокого затухания ультразвука, поэтому калибровку проводят по эталонным образцам с искусственными дефектами глубиной 0,5–1,5 мм. Контроль эффективен для выявления непроваров, шлаковых включений и трещин размером от 1 мм.
Магнитопорошковая дефектоскопия (МПД) – оптимальный метод для чугуна с ферромагнитными свойствами, позволяющий обнаруживать поверхностные и подповерхностные трещины глубиной до 2 мм. Применяют сухой или мокрый способ нанесения магнитного порошка (железная окалина, оксиды железа) с размером частиц 5–50 мкм. Намагничивание проводят постоянным током силой 1000–3000 А или импульсным полем для предотвращения перегрева детали. После контроля обязательно размагничивание остаточным полем не более 200 А/м, чтобы избежать влияния на работу датчиков двигателя. Метод неэффективен для аустенитных чугунов (например, нирезиста) из-за низкой магнитной проницаемости.
Термическая обработка блока после заварки трещин
Термическая обработка чугунного блока после заварки трещин критически важна для снятия внутренних напряжений, вызванных локальным нагревом при сварке. Без неё в зоне шва сохраняются остаточные напряжения до 200–250 МПа, что приводит к повторному растрескиванию при эксплуатации. Процесс включает три этапа: предварительный нагрев, выдержку при заданной температуре и контролируемое охлаждение. Для серого чугуна СЧ20–СЧ35 оптимальная температура нагрева составляет 600–650°C, для высокопрочного ВЧ40–ВЧ50 – 650–700°C. Превышение этих значений на 50°C и более вызывает необратимые изменения структуры, снижая прочность на 15–20%.
Нагрев блока проводят в электрических или газовых печах с равномерным распределением температуры по объёму. Скорость подъёма температуры не должна превышать 100–150°C/час для блоков массой до 100 кг и 50–80°C/час для крупногабаритных (свыше 300 кг). Неравномерный нагрев приводит к образованию градиента температур более 50°C между соседними участками, что провоцирует дополнительные напряжения. Контроль осуществляют термопарами типа К или S, установленными в 3–5 точках: на поверхности шва, в теле блока и на удалении от зоны сварки. Допустимое отклонение температуры – не более ±10°C от заданного значения.
Выдержка при температуре рекристаллизации необходима для полного снятия напряжений и стабилизации структуры. Минимальное время выдержки зависит от толщины стенок блока и типа чугуна. Для серого чугуна с толщиной стенки 10–15 мм достаточно 1–1,5 часа, для стенок 25–30 мм – 2,5–3 часа. Высокопрочный чугун требует увеличения времени на 30–40% из-за более стабильной перлитной структуры. Прерывание выдержки или сокращение её продолжительности на 20% снижает эффективность обработки на 40–60%, оставляя до 60% остаточных напряжений.
Охлаждение – наиболее ответственный этап, определяющий конечные свойства металла. Скорость охлаждения для серого чугуна не должна превышать 30–50°C/час до 300°C, затем допускается естественное остывание на воздухе. Для высокопрочного чугуна критическим является диапазон 600–400°C: охлаждение со скоростью более 20°C/час в этом интервале вызывает образование мартенсита, повышая хрупкость на 25–30%. Блоки массой свыше 200 кг охлаждают в печи с открытой дверцей, контролируя температуру по термопарам. Принудительное охлаждение (обдув, погружение в масло) недопустимо – оно приводит к образованию трещин в 90% случаев.
После термообработки проводят контроль твёрдости и микроструктуры. Твёрдость шва и околошовной зоны не должна превышать исходную более чем на 10–15 HB. Для серого чугуна допустимый диапазон – 170–220 HB, для высокопрочного – 220–280 HB. Превышение этих значений указывает на неполное снятие напряжений или образование закалочных структур. Микроструктурный анализ выявляет наличие феррита, перлита и графита; присутствие цементита или ледебурита недопустимо. При обнаружении дефектов термообработку повторяют с увеличением времени выдержки на 50%.
Практические рекомендации: использовать печи с программным управлением для точного соблюдения режимов; избегать термообработки блоков с остатками масла или антифриза – это приводит к науглероживанию поверхности и образованию трещин; после охлаждения до 50°C проводить визуальный осмотр на предмет новых трещин. Для блоков с толщиной стенок менее 8 мм термообработку заменяют локальным отпуском газовыми горелками при 500–550°C с выдержкой 30–40 минут, но эффективность такого метода на 30% ниже печного.
