Автомобильный термостат – ключевой элемент системы охлаждения, отвечающий за поддержание оптимальной температуры двигателя. Его работа напрямую влияет на ресурс мотора, расход топлива и эффективность обогрева салона. Существует три основных типа термостатов: восковые, электронные и биметаллические. Каждый из них имеет конструктивные особенности, определяющие скорость реакции, точность регулировки и долговечность.
Восковые термостаты – наиболее распространённые в серийных автомобилях. Они работают за счёт расширения термочувствительного воска при нагреве до 75–95°C, открывая клапан для циркуляции охлаждающей жидкости. Преимущества: простота конструкции, низкая стоимость и надёжность. Однако их инерционность (время срабатывания – 10–15 секунд) может приводить к кратковременным перегревам при резких нагрузках. Рекомендуются для автомобилей с атмосферными двигателями и умеренными режимами эксплуатации.
Электронные термостаты управляются блоком управления двигателем (ЭБУ) и оснащены нагревательным элементом. Они способны открываться при температуре 85–110°C, что улучшает тепловой баланс мотора и снижает расход топлива на 2–5%. Точность регулировки (±1°C) исключает перепады температуры, а время срабатывания сокращается до 3–5 секунд. Устанавливаются на современные турбированные двигатели (например, BMW N57, Volkswagen EA888) и гибридные системы. Недостаток – высокая стоимость и зависимость от исправности электрики.
Биметаллические термостаты используют пластину из двух металлов с разным коэффициентом теплового расширения. При нагреве пластина изгибается, открывая клапан. Преимущество – мгновенное срабатывание (1–2 секунды), но они менее точны и подвержены износу при частых циклах нагрева/охлаждения. Встречаются в старых моделях (например, ВАЗ-2101) и некоторых грузовых автомобилях. Для современных машин неактуальны из-за низкой эффективности.
При выборе термостата учитывайте температуру открытия, указанную в мануале автомобиля. Для городской эксплуатации оптимальны восковые термостаты с температурой 82–88°C, для спортивных режимов – электронные с регулировкой до 105°C. Проверяйте герметичность корпуса и качество уплотнений: утечка жидкости приводит к перегреву. Замену проводите каждые 60–100 тыс. км или при первых признаках неисправности (колебания температуры, долгий прогрев).
Как работает термостат в системе охлаждения двигателя
Ключевой компонент термостата – восковой наполнитель (парафин с добавками), заключенный в герметичный металлический или пластиковый корпус. При нагреве воск плавится и увеличивается в объеме, выталкивая шток, который открывает клапан. Температура начала открытия указывается на корпусе термостата (например, 82°C, 88°C) и подбирается производителем под конкретный двигатель. Для точной работы важна чистота охлаждающей жидкости: загрязнения или накипь замедляют реакцию термоэлемента, что приводит к перегреву или недогреву.
В современных системах охлаждения часто применяются термостаты с электронным управлением. Они оснащены нагревательным элементом, который позволяет блоку управления двигателем (ЭБУ) принудительно открывать клапан раньше времени – например, при высоких нагрузках или для быстрого прогрева катализатора. Такие термостаты работают в диапазоне 70–110°C, обеспечивая более гибкое регулирование температуры. Однако их ресурс ниже из-за дополнительных электрических компонентов, а диагностика требует сканирования ошибок через OBD-II.
Неисправный термостат проявляется двумя основными симптомами: перегревом или длительным прогревом двигателя. Если клапан заклинило в закрытом положении, жидкость не поступает в радиатор, что приводит к росту температуры до критических значений (свыше 110°C). При заклинивании в открытом состоянии двигатель не достигает рабочей температуры, что увеличивает расход топлива на 5–15% и ускоряет износ деталей из-за повышенной вязкости масла. Для проверки термостата без снятия достаточно запустить холодный двигатель и через 2–3 минуты потрогать верхний патрубок радиатора: если он теплый – клапан неисправен.
Замена термостата – процедура, требующая аккуратности. Перед установкой нового узла необходимо слить охлаждающую жидкость, очистить посадочное место от остатков прокладки и проверить состояние патрубков. На некоторых моделях (например, Volkswagen с двигателями TSI) термостат интегрирован в корпус водяного насоса, что увеличивает стоимость ремонта. После замены систему охлаждения нужно прокачать, удаляя воздушные пробки: для этого двигатель прогревают с открытой крышкой расширительного бачка до срабатывания вентилятора, затем доливают жидкость до уровня.
Выбор термостата зависит от условий эксплуатации. Для регионов с холодным климатом предпочтительны модели с температурой открытия 82–85°C – они быстрее прогревают двигатель. В жарких условиях или при частых пробках лучше использовать термостаты на 88–92°C, чтобы избежать перегрева. Оригинальные детали служат дольше аналогов, но качественные заменители (например, от Mahle, Gates, Wahler) не уступают по ресурсу. При покупке важно сверять каталожный номер: даже небольшое отличие в конструкции может привести к некорректной работе.
Ресурс термостата составляет 60–100 тыс. км, но сокращается при использовании некачественной охлаждающей жидкости или смешивании разных типов антифризов. Для продления срока службы рекомендуется менять жидкость каждые 5 лет или 100 тыс. км, а также промывать систему охлаждения при замене. В дизельных двигателях термостаты изнашиваются быстрее из-за более низкой рабочей температуры и повышенных вибраций. При первых признаках неисправности (колебания температуры, долгий прогрев) термостат следует заменить, не дожидаясь полного отказа – это предотвратит дорогостоящий ремонт двигателя.

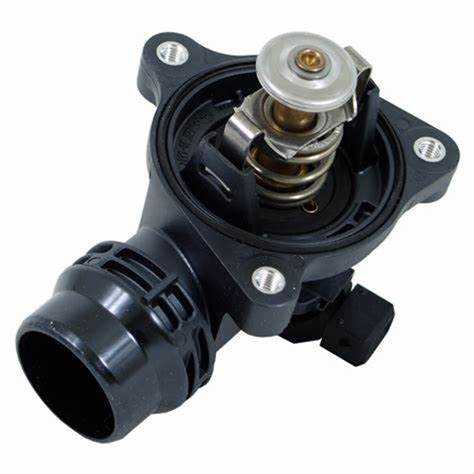

Основные типы автомобильных термостатов по конструкции
Классификация термостатов по конструкции включает три основных типа: одноступенчатые, двухступенчатые и термостаты с электронным управлением. Одноступенчатые – наиболее распространённые в бюджетных и среднеразмерных автомобилях. Их принцип работы основан на расширении термочувствительного воска при нагреве до 80–95°C, что открывает клапан и запускает циркуляцию охлаждающей жидкости через радиатор. Преимущество – простота и надёжность, недостаток – инерционность реакции на температурные колебания, что может приводить к перегреву при резких нагрузках.
Двухступенчатые термостаты разработаны для двигателей с высоким давлением в системе охлаждения, где стандартный клапан не справляется с нагрузкой. Конструкция включает два последовательных клапана: малый открывается первым при температуре 75–80°C, снижая давление, после чего основной клапан срабатывает при 85–90°C. Такая схема предотвращает гидравлический удар и продлевает срок службы уплотнений. Применяются в турбированных и высокофорсированных моторах, например, в BMW N57 или Mercedes OM642.
Термостаты с электронным управлением интегрированы в современные системы управления двигателем (ECU). Датчик температуры передаёт данные в блок управления, который корректирует момент открытия клапана с учётом нагрузки, оборотов и температуры окружающей среды. Диапазон срабатывания может варьироваться от 70 до 110°C в зависимости от режима работы. Преимущество – оптимизация теплового режима для снижения расхода топлива и выбросов, недостаток – сложность диагностики и высокая стоимость замены. Устанавливаются на автомобили с системами Start-Stop и гибридными силовыми установками.
Корпусные термостаты представляют собой моноблочную конструкцию, где термоэлемент объединён с корпусом и патрубками. Такое решение минимизирует риск протечек и упрощает монтаж, но требует замены всего узла при выходе из строя. Часто встречаются в японских автомобилях (Toyota, Honda) и некоторых европейских моделях (Volkswagen EA888). Безкорпусные термостаты, напротив, устанавливаются в отдельный корпус на двигателе, что позволяет менять только термоэлемент. Это снижает затраты на ремонт, но повышает требования к герметичности соединений.
Термостаты с байпасным клапаном используются в системах охлаждения с параллельным контуром циркуляции. Байпасный канал обеспечивает частичный проток жидкости при закрытом основном клапане, предотвращая локальный перегрев и образование воздушных пробок. Такая конструкция характерна для двигателей с жидкостным охлаждением головки блока цилиндров (ГБЦ), например, в дизельных агрегатах Ford Duratorq или Renault dCi. При замене важно проверять состояние байпасного канала – его засорение приводит к неравномерному прогреву двигателя.
Термостаты с регулируемым температурным диапазоном настраиваются на заводе под конкретные условия эксплуатации. Например, для северных регионов устанавливают термостаты с температурой открытия 75–80°C, а для жаркого климата – 85–90°C. Некоторые производители (например, Mahle) предлагают универсальные модели с возможностью калибровки под разные двигатели. При выборе аналога важно сверять не только температуру срабатывания, но и геометрические размеры – даже миллиметровое несоответствие может вызвать утечки или неправильную работу системы.
При замене термостата рекомендуется использовать оригинальные детали или проверенные аналоги (Behr, Wahler, Gates). Дешёвые подделки часто имеют нестабильный температурный диапазон, что приводит к перегреву или долгому прогреву двигателя. Перед установкой новый термостат следует проверить в горячей воде: клапан должен открываться плавно, без заеданий, а температура срабатывания – соответствовать заявленной на корпусе. После замены обязательна проверка системы на герметичность и удаление воздушных пробок.
Отличия термостатов с твердым и жидким наполнителем
Термостаты с твердым наполнителем используют восковые гранулы, смешанные с медным или алюминиевым порошком, которые плавятся при температуре 75–95°C. Расширение воска при нагреве передается через резиновую диафрагму на шток, открывающий клапан. Такие термостаты отличаются высокой надежностью: срок службы достигает 150–200 тыс. км, а погрешность срабатывания не превышает ±2°C. Однако они инерционны – время полного открытия составляет 15–30 секунд, что критично для двигателей с жесткими температурными режимами, например, турбированных агрегатов.
Жидкостные термостаты работают на основе легкоиспаряющихся смесей (чаще всего этилового спирта с водой), которые при нагреве до 80–90°C создают давление, перемещающее клапан. Их главное преимущество – быстродействие: полное открытие происходит за 5–10 секунд, что снижает риск локального перегрева. Но такие термостаты менее долговечны: срок службы редко превышает 80–100 тыс. км из-за постепенного испарения наполнителя и коррозии внутренних элементов. Также они чувствительны к качеству охлаждающей жидкости – примеси ускоряют износ.
Выбор между типами зависит от условий эксплуатации. Для городского режима с частыми остановками и короткими поездками предпочтительны жидкостные термостаты – они быстрее реагируют на изменения температуры. В тяжелых условиях (буксировка, жаркий климат) надежнее твердотельные модели: они стабильнее держат температуру и реже выходят из строя. При замене важно учитывать рекомендации производителя – установка нештатного термостата может нарушить тепловой баланс двигателя.
Диагностика неисправностей различается. У твердотельных термостатов чаще встречается заклинивание клапана из-за деформации воскового элемента или разрушения диафрагмы. Жидкостные модели склонны к утечкам наполнителя, что проявляется в виде неполного открытия или постоянного перегрева. Для проверки твердотельного термостата достаточно погрузить его в горячую воду (85–90°C) и замерить ход штока – он должен составлять 8–12 мм. Жидкостные проверяют на герметичность под давлением 1,5–2 атм.
Когда и зачем менять термостат в автомобиле
Термостат подлежит замене при первых признаках некорректной работы системы охлаждения: перегреве двигателя свыше 105°C или длительном прогреве до рабочей температуры (более 10–15 минут при −10°C). Критический сигнал – отсутствие циркуляции охлаждающей жидкости через радиатор, что фиксируется по холодному нижнему патрубку при горячем верхнем. В современных автомобилях ошибка P0128 (низкая температура охлаждающей жидкости) также указывает на неисправность термостата.
Средний ресурс термостата – 60–100 тыс. км пробега, но на практике срок службы зависит от качества антифриза и условий эксплуатации. В регионах с жёсткой водой или при использовании некачественной ОЖ клапан термостата заклинивает уже через 30–40 тыс. км из-за отложений солей. В дизельных двигателях с EGR термостаты выходят из строя чаще из-за повышенного загрязнения сажей.
Замена термостата обязательна при плановом обслуживании системы охлаждения, если пробег превышает 80 тыс. км или автомобиль эксплуатируется в тяжёлых условиях (частые короткие поездки, пробки, буксировка прицепа). Даже частично рабочий термостат увеличивает расход топлива на 3–5% из-за неоптимального температурного режима. В турбированных двигателях несвоевременная замена приводит к локальным перегревам и деформации головки блока цилиндров.
Диагностировать неисправность можно без разборки: при холодном двигателе верхний патрубок радиатора должен оставаться холодным до достижения температуры открытия термостата (обычно 82–95°C). Если патрубок нагревается сразу после запуска – клапан заклинило в открытом положении. Обратная ситуация – перегрев при холодном нижнем патрубке – указывает на заклинивание в закрытом состоянии. Для точной проверки термостат демонтируют и погружают в воду с термометром: клапан должен открываться при заявленной температуре ±2°C.
Замена термостата на большинстве автомобилей занимает 30–90 минут и требует слива 3–5 литров антифриза. На моделях с интегрированным в корпус термостата датчиком температуры (например, Volkswagen 1.8T) стоимость детали возрастает до 8–12 тыс. рублей. После установки нового термостата систему охлаждения промывают дистиллированной водой и заливают свежий антифриз, соответствующий спецификации производителя (G12+, G13 и т. д.).
Игнорирование неисправного термостата приводит к ускоренному износу прокладки ГБЦ, коррозии радиатора и помпы. В дизельных двигателях с сажевым фильтром (DPF) неправильный температурный режим увеличивает нагрузку на систему регенерации, сокращая ресурс фильтра на 20–30%. На автомобилях с автоматической коробкой передач перегрев охлаждающей жидкости вызывает сбои в работе гидротрансформатора, что проявляется толчками при переключении передач.
Как выбрать термостат по температуре открытия
Температура открытия термостата – ключевой параметр, определяющий эффективность работы системы охлаждения двигателя. Стандартные значения варьируются от 70°C до 95°C, но выбор зависит от конструкции мотора, климатических условий и режима эксплуатации. Для большинства современных бензиновых двигателей оптимальным считается диапазон 82–88°C, дизельных – 85–92°C. Отклонение на 3–5°C от заводских рекомендаций может привести к перегреву или недогреву, ускоренному износу деталей и повышенному расходу топлива.
Первое, что необходимо сделать, – уточнить штатную температуру открытия термостата для вашей модели автомобиля. Эти данные содержатся в технической документации, на сайте производителя или на корпусе старого термостата (если маркировка сохранилась). Например, для двигателей ВАЗ классического семейства стандарт – 85°C, для большинства корейских и японских моторов – 82–87°C, для турбированных агрегатов BMW N57 – 92°C. Игнорирование этих значений чревато нарушением теплового баланса.
Климатические условия эксплуатации требуют корректировки температурного диапазона. В регионах с жарким климатом (средняя летняя температура выше +30°C) рекомендуется выбирать термостат с температурой открытия на 2–3°C ниже штатной. Это компенсирует повышенную тепловую нагрузку и предотвращает перегрев. Для северных широт (зимние температуры ниже -20°C) целесообразно использовать термостаты с открытием на 3–5°C выше стандартного, чтобы ускорить прогрев двигателя и снизить износ в холодное время.
Режим эксплуатации автомобиля также влияет на выбор. Для городского движения с частыми остановками и короткими поездками подойдет термостат с более низкой температурой открытия (например, 80–82°C вместо 85°C). Это обеспечит стабильный тепловой режим при постоянных циклах прогрева-охлаждения. Напротив, для длительных поездок по трассе или буксировки прицепа лучше выбрать термостат с открытием на 2–4°C выше штатного, чтобы избежать чрезмерного охлаждения двигателя на высоких скоростях.
Материал термоэлемента напрямую связан с температурой открытия. Восковые термостаты (наиболее распространенные) имеют погрешность ±2°C, что необходимо учитывать при выборе. Например, если штатная температура 85°C, реальное открытие может происходить в диапазоне 83–87°C. Электронные термостаты (используются в некоторых современных моделях, например, Volkswagen EA288) позволяют регулировать температуру открытия программно, но их замена требует калибровки через диагностическое оборудование.
При выборе термостата обращайте внимание на маркировку производителя. Надежные бренды указывают температуру открытия на корпусе или упаковке с точностью до 1°C. Например, Gates маркирует термостаты кодом типа «TH35888G1», где последние две цифры обозначают температуру (88°C). Подделки или низкокачественные аналоги часто имеют размытые значения (например, «80–90°C»), что делает их непригодными для точной настройки системы охлаждения.
Перед установкой нового термостата проверьте его работоспособность. Погрузите термостат в воду и нагрейте, контролируя температуру термометром. Начало открытия должно происходить при заявленной температуре, а полное открытие – на 10–15°C выше. Например, термостат на 85°C должен полностью открыться к 95–100°C. Если фактические значения отличаются более чем на 3°C, деталь бракованная. Не используйте термостаты с механическими повреждениями (трещины, деформации) – они могут заклинить в закрытом или открытом положении.
После замены термостата обязательно проконтролируйте температуру двигателя в разных режимах. Используйте диагностический сканер или бортовой компьютер для считывания данных с датчика температуры. В нормальном режиме стрелка указателя должна стабилизироваться в среднем положении, а температура охлаждающей жидкости – колебаться в пределах ±5°C от заданного значения. Если двигатель перегревается или не прогревается до рабочей температуры, проверьте правильность установки термостата и герметичность системы охлаждения.
