Интеркулер – ключевой элемент системы турбонаддува, отвечающий за охлаждение воздуха перед подачей в цилиндры. Масло внутри него снижает эффективность теплообмена, увеличивает сопротивление потоку и может привести к детонации или потере мощности. Даже небольшое количество масла (5–10 мл) способно ухудшить охлаждение на 15–20%, а при накоплении 50 мл и более – вызвать перегрев двигателя.
Основные причины попадания масла в интеркулер: износ турбокомпрессора (уплотнения вала), засорение системы вентиляции картера или неисправность маслоотделителя. Если уровень масла в поддоне в норме, а дым из выхлопной трубы отсутствует, проблема локализована именно в интеркулере. Очистка требуется при появлении масляных подтёков на патрубках, снижении тяги или повышенном расходе топлива.
Для удаления масла подходят растворители на основе керосина, уайт-спирита или специализированные очистители карбюратора (например, Liqui Moly Pro-Line, Hi-Gear HG3231). Агрессивные средства (бензин, ацетон) использовать нельзя – они разрушают резиновые уплотнения и пластиковые элементы. Оптимальная температура промывки – 20–30°C: при низких температурах масло густеет, при высоких – растворитель испаряется слишком быстро.
Процесс очистки включает демонтаж интеркулера, слив остатков масла через нижний патрубок и заливку растворителя (200–300 мл) на 10–15 минут. После этого интеркулер продувают сжатым воздухом под давлением 4–6 бар, направляя поток в обратную сторону рабочего хода воздуха. Повторяют процедуру 2–3 раза до полного удаления загрязнений. Сушка обязательна – остатки влаги могут вызвать коррозию алюминиевых сот.
Если после очистки масло появляется снова в течение 1000–1500 км, требуется диагностика турбины или системы вентиляции картера. В запущенных случаях (сильное замасливание) интеркулер промывают в ультразвуковой ванне с щелочным раствором (концентрация 5–7%, температура 50–60°C). Самодельные методы с использованием песка или металлических щёток недопустимы – они повреждают тонкие рёбра охлаждения.
Какие инструменты и материалы понадобятся для очистки интеркулера
Для эффективной очистки интеркулера от масла потребуются специализированные средства и инструменты, адаптированные под его конструкцию. Основной набор включает очиститель карбюратора или тормозных систем на основе растворителей (например, *ABRO CC-220*, *Liqui Moly Bremsen-Reiniger*), способный растворять масляные отложения без повреждения алюминиевых или медных поверхностей. Дополнительно понадобятся мягкие ершики диаметром 5–10 мм с нейлоновой щетиной – они проникают в соты, не деформируя их. Для промывки труднодоступных участков используйте гибкий шланг с насадкой-распылителем (давление не выше 2 бар) или шприц объемом 100–200 мл для точечной подачи очистителя.
Вспомогательные материалы зависят от степени загрязнения. При сильных отложениях масла применяют пенные очистители двигателя (например, *K&W 5300*), которые наносят на 10–15 минут перед механической очисткой. Для финальной промывки подойдет дистиллированная вода или изопропиловый спирт (95%+) – они удаляют остатки химии и ускоряют высыхание. Обязательны ветошь из микрофибры (не оставляет ворсинок) и сжатый воздух с давлением 4–6 бар для продувки сот. При работе с алюминиевыми интеркулерами избегайте металлических щеток и абразивов – они царапают защитное покрытие, ускоряя коррозию.
Для демонтажа и установки интеркулера потребуются торцевые головки (обычно на 10, 12 или 13 мм), трещотка с удлинителем и динамометрический ключ для затяжки хомутов с моментом 3–5 Н·м. При наличии герметичных соединений используйте новый силиконовый герметик (например, *Permatex Ultra Black*) или прокладки из термостойкой резины. Если интеркулер установлен в труднодоступном месте (например, под бампером), пригодится зеркало на телескопической ручке для осмотра скрытых участков. Храните снятые детали на чистой поверхности, чтобы избежать повторного загрязнения.
Как правильно демонтировать интеркулер для доступа к внутренним поверхностям
Перед началом работ убедитесь, что двигатель остыл до комнатной температуры. Горячие детали могут вызвать ожоги, а термическое расширение металла усложнит демонтаж крепежа. Отсоедините клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами системы.
Снимите пластиковую защиту двигателя, если она установлена. Обычно она крепится на 4–6 болтах или клипсах. На некоторых моделях потребуется открутить нижний брызговик, чтобы получить доступ к нижним патрубкам интеркулера. Используйте торцевую головку на 10 или 12 мм – стандартный размер для большинства автомобилей.
Ослабьте хомуты на патрубках, соединяющих интеркулер с турбиной и впускным коллектором. Для этого подойдет плоская отвертка или специальный ключ для хомутов. Если хомуты закисли, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Избегайте чрезмерных усилий – пластиковые патрубки легко ломаются.
Отсоедините датчики, расположенные на интеркулере. Чаще всего это датчик давления наддува или температуры воздуха. Аккуратно отключите разъемы, нажав на фиксаторы. На некоторых автомобилях (например, Volkswagen с двигателями TSI) датчик вкручен в корпус интеркулера – используйте головку на 24 мм для его демонтажа.
Открутите крепежные болты интеркулера. Их количество и расположение зависят от модели: на переднеприводных автомобилях обычно 2–4 болта сверху и 2 снизу. На полноприводных (например, Subaru Impreza) интеркулер может крепиться к кузову через кронштейны. Запоминайте последовательность снятия – это упростит обратную сборку.
Аккуратно извлеките интеркулер, наклоняя его под углом 30–45 градусов. На некоторых машинах (например, BMW N57) потребуется сначала снять радиатор кондиционера или вентилятор охлаждения. Если интеркулер застрял, не тяните с силой – проверьте наличие скрытых болтов или защелок.
Закройте открытые патрубки и отверстия чистой ветошью или полиэтиленовыми пакетами. Это предотвратит попадание пыли и мусора в систему впуска. Если интеркулер установлен за бампером (как на Ford Focus ST), снимите бампер целиком – это сэкономит время и снизит риск повреждения деталей.
Проверьте состояние уплотнительных колец на патрубках. Если они задубели или имеют трещины, замените их перед установкой интеркулера обратно. Артикулы оригинальных уплотнений можно найти в каталоге запчастей по VIN-коду автомобиля. Для большинства турбированных двигателей подходят кольца из фторкаучука (FKM) – они устойчивы к маслу и высоким температурам.
Какие растворители и чистящие средства безопасны для промывки интеркулера
Для промывки алюминиевых интеркулеров подходят растворители, не разрушающие оксидную пленку и не вызывающие коррозию. Оптимальный выбор – специализированные очистители на водной основе с нейтральным pH (6–8), например, Liqui Moly LMM Spülung, Wynn’s Intercooler Cleaner или Motul Air Intake Cleaner. Эти составы эффективно удаляют масляные отложения, не повреждая пайку и уплотнения. Альтернативой служат органические растворители с низкой агрессивностью: изопропиловый спирт (90%+) или очищенный керосин (авиационный). Они быстро испаряются, не оставляя пленки, но требуют тщательного проветривания и защиты резиновых элементов.
Избегайте хлорсодержащих растворителей (дихлорэтан, трихлорэтилен) и ацетона – они провоцируют коррозию алюминия и разрушают пластиковые патрубки. Для удаления стойких загрязнений допустимо использовать уайт-спирит или бензин «Калоша», но с обязательной последующей промывкой дистиллированной водой и сушкой сжатым воздухом. При работе с любыми средствами:
- предварительно демонтируйте интеркулер;
- заливайте растворитель порциями, встряхивая корпус;
- не превышайте время воздействия (10–15 минут);
- промывайте внутренние каналы до полного удаления остатков средства.
После очистки проверьте герметичность интеркулера под давлением 1,5–2 бар.

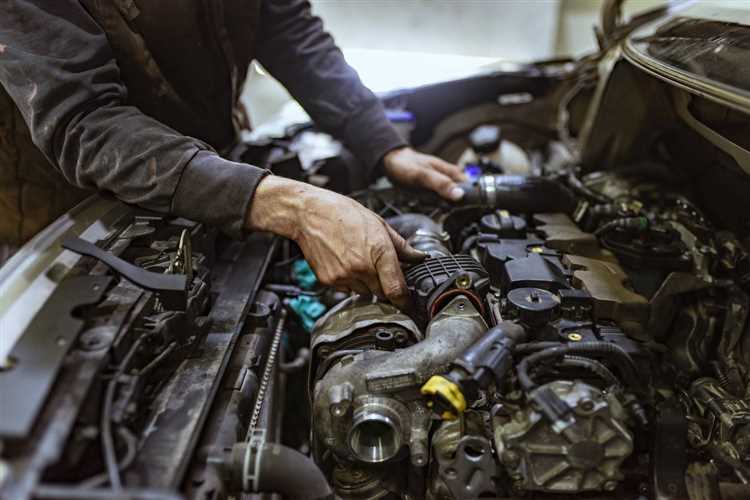

Пошаговая инструкция по промывке интеркулера без разборки
Промывка интеркулера без демонтажа возможна при незначительном загрязнении маслом – до 50–70 мл. Для работы потребуются: очиститель карбюратора (например, ABRO CC-220), медицинский шприц на 100–200 мл с трубкой, ветошь, ёмкость для слива жидкости, компрессор или насос с давлением до 2 бар. Температура двигателя должна быть не выше 40°C, чтобы избежать испарения растворителя.
Порядок действий:
- Отсоедините патрубки интеркулера: сначала нижний (выходной), затем верхний (входной). Закройте отверстия ветошью, чтобы предотвратить попадание грязи.
- Залейте в интеркулер 150–200 мл очистителя через верхнее отверстие. Закройте его пробкой или заглушкой, энергично встряхните агрегат 30–40 секунд. Оставьте на 10–15 минут для растворения масляной плёнки.
- Слейте жидкость через нижний патрубок в ёмкость. Повторите процедуру 2–3 раза, пока вытекающая жидкость не станет прозрачной. При сильном загрязнении используйте щётку с мягкой щетиной для механической очистки внутренних рёбер.
- Продуйте интеркулер сжатым воздухом через верхний патрубок, направляя поток вниз. Давление не должно превышать 1,5 бар – превышение может повредить соты. Убедитесь в отсутствии остатков жидкости, иначе при запуске двигателя возможны гидроудары.
После промывки проверьте герметичность соединений патрубков. Запустите двигатель, дайте поработать на холостых оборотах 5–7 минут, затем проверьте уровень масла в турбине. Если расход превышает 50 мл на 1000 км, ищите утечки в системе вентиляции картера или износ уплотнений турбокомпрессора.
Для профилактики повторного загрязнения используйте промывку каждые 20–30 тыс. км или при снижении эффективности охлаждения на 10–15% (рост температуры наддува на 5–7°C по датчикам). Избегайте агрессивных растворителей на основе ацетона – они разрушают алюминиевые сплавы. При промывке дизельных интеркулеров добавляйте в очиститель 10% дизельного топлива для лучшего растворения сажи.
Как удалить застарелые масляные отложения из труднодоступных мест
Для очистки глубоких каналов интеркулера используйте аэрозольные очистители на основе дихлорметана (например, CRC Brake Parts Cleaner или Liqui Moly Pro-Line). Распылите состав под давлением через тонкую трубку-насадку, направляя струю в зазоры между пластинами. Оставьте на 10–15 минут, затем продуйте сжатым воздухом (5–7 бар) через те же отверстия. При сильных отложениях повторите процедуру, чередуя очиститель с парогенератором – температура пара (120–150°C) размягчает затвердевшие слои, не повреждая алюминиевые поверхности.
В местах, куда не проникает распылитель, применяйте механический способ с гибким тросиком (диаметр 2–3 мм) или зубной щёткой с изогнутой ручкой. Смочите инструмент в уайт-спирите или керосине, аккуратно соскребите отложения, избегая деформации рёбер охлаждения. После обработки промойте каналы раствором каустической соды (100 г на 1 л воды, выдержка 5 минут) – щелочь нейтрализует остатки масла, но требует тщательной промывки дистиллированной водой во избежание коррозии.
Способы проверки герметичности интеркулера после очистки
Второй способ – погружение в воду. Заглушите все выходы интеркулера, кроме одного, через который подавайте воздух под давлением 0,3–0,5 бар. Полностью погрузите деталь в воду. Выходящие пузырьки воздуха локализуют повреждения. Метод эффективен для обнаружения мелких дефектов, но требует полного демонтажа интеркулера и последующей сушки.
Для проверки без демонтажа используйте дымогенератор. Подключите его к впускному патрубку интеркулера, создав давление 0,2–0,3 бар. Дым, выходящий через трещины или неплотности, будет виден невооруженным глазом. Метод позволяет выявить утечки в труднодоступных местах, но требует специального оборудования и работы в хорошо проветриваемом помещении.
Электронный течеискатель – самый точный инструмент. Настройте прибор на чувствительность к гелию или фреону, заполните интеркулер газом под давлением 0,4 бар. Проведите датчиком вдоль всех швов и соединений. Прибор издаст звуковой сигнал при обнаружении утечки. Метод исключает субъективность оценки, но подходит только для профессиональных сервисов из-за высокой стоимости оборудования.
Типичные ошибки при самостоятельной очистке и как их избежать
Первая распространённая ошибка – использование агрессивных растворителей (ацетон, бензин, уайт-спирит) для удаления масляных отложений. Эти вещества разрушают алюминиевые соты интеркулера, вызывая коррозию и микротрещины, что снижает эффективность охлаждения на 15–20%. Вместо них применяйте специализированные очистители для радиаторов (например, Liqui Moly *Kühler Reiniger* или CRC *Radiator Cleaner*), которые растворяют масло без повреждения металла. Если под рукой только бытовые средства, выбирайте изопропиловый спирт (концентрация не менее 70%) или раствор каустической соды (10% водный раствор) с последующей тщательной промывкой дистиллированной водой.
Другая критическая ошибка – неполное удаление остатков чистящего средства. Даже небольшое количество химии, оставшееся в интеркулере, смешивается с новым маслом и образует эмульсию, забивающую каналы. Чтобы этого избежать:
- Промывайте интеркулер под напором воды (не менее 3–4 циклов по 5 минут каждый).
- Используйте сжатый воздух (давление 4–6 бар) для продувки сот – это удаляет до 90% влаги.
- Сушите деталь при температуре 60–80°C в течение 2 часов (например, в духовке или с помощью строительного фена).
Проверяйте чистоту визуально и на ощупь: внутренние поверхности должны быть сухими, без липкого налёта. Пренебрежение сушкой приводит к конденсации влаги в системе впуска, что ускоряет износ турбины.
