Зеркало заднего вида на Шкода Октавия А5, А7 или Тур – не просто элемент дизайна, а сложный узел с электроприводом, подогревом и иногда даже датчиками дождя. Разборка требует точности: одно неверное движение может повредить крепления, проводку или стекло. В этой инструкции рассмотрим процесс для моделей 2004–2020 годов, включая рестайлинговые версии, с учетом особенностей конструкции.
Перед началом работ подготовьте инструменты: пластиковые монтажные лопатки (металлические могут оставить царапины), крестовую отвертку PH2, ключ Torx T20 (для некоторых винтов), мультиметр (если нужно проверить электрику) и малярный скотч для фиксации деталей. Отключите аккумулятор – особенно если зеркало оснащено электроприводом или подогревом. Это предотвратит короткое замыкание при случайном касании контактов.
Начинайте с демонтажа внутренней облицовки двери. В Октавии она крепится на пластиковых клипсах (обычно 6–8 штук) и одном винте под заглушкой ручки. Подденьте облицовку снизу у порога, затем аккуратно отщелкните по периметру. Не тяните резко – клипсы хрупкие и часто ломаются. Если зеркало снимается для замены стекла, достаточно отсоединить только верхнюю часть облицовки, но для полной разборки потребуется снять ее целиком.
Отсоедините разъемы проводки: основной 6-контактный разъем (для привода и подогрева) и дополнительный 2-контактный (если есть датчик дождя или автоматическое затемнение). На моделях с 2013 года встречается бесконтактный разъем с фиксатором – нажмите на защелку, прежде чем тянуть. Запомните расположение проводов или сфотографируйте: неправильное подключение может вывести из строя блок управления.
Крепление зеркала к двери – три винта Torx T20 под пластиковой накладкой. Накладка держится на защелках: подденьте ее с нижнего края и снимите движением вверх. После откручивания винтов зеркало останется висеть на проводах – не тяните его, сначала отсоедините разъемы. Если зеркало не поддается, проверьте, не осталось ли скрытых креплений: на некоторых версиях есть четвертый винт под уплотнителем.
Разборка корпуса зеркала начинается с отделения стекла. Нагрейте его строительным феном до 40–50°C – это размягчит клей. Подденьте стекло с нижнего края пластиковой лопаткой, двигаясь по периметру. Не используйте металлические инструменты: риск повредить нагревательный элемент или датчик высок. Если стекло треснуло, работайте в перчатках – осколки острые.
Внутри корпуса найдете мотор привода (обычно с черным или серым пластиковым корпусом), нагревательный элемент (тонкая пленка с дорожками) и проводку. Для замены мотора отсоедините его от механизма, открутив два винта и отжав фиксаторы. Нагревательный элемент приклеен к стеклу – если он поврежден, замените стекло целиком. Перед сборкой очистите поверхности от старого клея изопропиловым спиртом и нанесите новый слой термостойкого клея (например, 3M VHB).
Какие инструменты понадобятся для демонтажа зеркала
Для снятия зеркала Шкода Октавия потребуется набор торцевых головок с трещоткой. Основной размер – 10 мм, так как большинство крепёжных винтов и гаек в конструкции зеркала имеют именно этот диаметр. Дополнительно пригодится головка на 8 мм для отдельных моделей или скрытых креплений. Трещотка с удлинителем поможет добраться до труднодоступных мест, особенно если зеркало оснащено электроприводом или подогревом.
Плоская отвёртка с тонким жалом (3–5 мм) необходима для поддевания пластиковых клипс и заглушек. В некоторых случаях без неё не обойтись при снятии декоративной накладки или отсоединении электрических разъёмов. Важно выбирать инструмент с неострыми краями, чтобы не повредить пластиковые элементы кузова.
Для отсоединения проводки понадобится мультиметр или хотя бы простой тестер напряжения. Это позволит убедиться в отсутствии тока перед работой с электрическими контактами, особенно если зеркало оснащено подогревом или повторителем поворота. Если разъёмы окислены, пригодится контактный спрей или мелкозернистая наждачная бумага для очистки.
Киянка с резиновым бойком или обычный молоток с деревянной проставкой поможет аккуратно выбить зеркальный элемент из корпуса, если он сидит на клею или герметике. Сила удара должна быть дозированной, чтобы не повредить стекло или пластиковую рамку. Альтернатива – пластиковые монтажные лопатки, которые минимизируют риск царапин.
Для фиксации зеркала в разобранном состоянии пригодятся магнитные держатели или небольшие тиски с мягкими губками. Они удержат корпус, пока вы работаете с внутренними механизмами или электропроводкой. Если зеркало снимается вместе с кронштейном, потребуется шестигранник на 5 мм для откручивания болтов крепления к двери.
Не забудьте про перчатки из нитрила – они защитят руки от порезов об острые края металлических деталей и предотвратят попадание масла или смазки на кожу. Для финальной сборки пригодится силиконовая смазка или графитовая пудра, чтобы обработать подвижные части механизма регулировки, если он скрипит или заедает.
Как отсоединить электропроводку и разъемы зеркала
Перед началом отсоединения проводки убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. На моделях Škoda Octavia A5 и A7 разъемы зеркала расположены в пластиковом кожухе под декоративной накладкой двери. Аккуратно подденьте накладку с помощью пластиковой лопатки или отвертки с резиновым наконечником, начиная с нижнего угла, чтобы не повредить защелки. На Octavia Tour (1996–2010) разъем находится непосредственно за зеркалом – потребуется снять внутреннюю обшивку двери.
Основные типы разъемов в зеркалах Škoda Octavia:
- 6-контактный разъем (A5/A7) – отвечает за обогрев, электропривод и указатель поворота. Имеет фиксатор в виде пластикового язычка, который нужно нажать пальцем или тонкой отверткой перед вытягиванием.
- 4-контактный разъем (Tour) – управляет только приводом и обогревом. Фиксатор здесь – металлическая скоба, которую необходимо сдвинуть в сторону, удерживая корпус разъема.
- Дополнительный разъем датчика дождя (если установлен) – 2-контактный, белого цвета, расположен отдельно от основного блока. Отсоединяется простым вытягиванием без фиксаторов.
При отсоединении разъемов избегайте резких рывков – тяните строго по оси, удерживая корпус, а не провода. Если разъем «закис», используйте силиконовую смазку или WD-40, нанеся ее на контакты и подождав 2–3 минуты. Не применяйте силу: в случае заедания проверьте наличие скрытых защелок или винтов (например, на Octavia RS разъем может крепиться одним саморезом под резиновой заглушкой).
После отсоединения проводки зафиксируйте разъемы скотчем или пластиковыми стяжками к обшивке двери, чтобы они не болтались и не повредились при дальнейших работах. Проверьте состояние контактов: окисление (белый или зеленый налет) удалите спиртом или специальным очистителем для электроники. При обратной сборке убедитесь, что разъемы вставлены до щелчка – неполное соединение может вызвать сбои в работе зеркала или ошибки в бортовом компьютере.
Пошаговая инструкция снятия облицовки зеркала без повреждений
Начните с нижней части облицовки зеркала Шкода Октавия: вставьте пластиковую лопатку или тонкую отвёртку с силиконовой насадкой в зазор между корпусом и облицовкой у нижнего края. Аккуратно подденьте фиксатор, расположенный на расстоянии 3–4 см от угла, – здесь крепление слабее всего. Усилие прикладывайте строго перпендикулярно поверхности, чтобы не деформировать пластик. После щелчка фиксатора переместите инструмент на 2–3 см в сторону и повторите действие для следующего зажима. Всего на нижней кромке 4 фиксатора, расположенных с шагом 5–7 см.
Перейдите к боковым сторонам облицовки: на левой и правой гранях по 2 защёлки, скрытые под резиновыми заглушками (если они есть). Снимите заглушки пальцами или подденьте их плоской отвёрткой, затем вставьте инструмент в образовавшееся отверстие под углом 45° к поверхности. Нажмите на фиксатор с усилием 2–3 кг, одновременно потянув облицовку на себя. Если защёлка не поддаётся, проверьте наличие дополнительного винта под заглушкой – на некоторых моделях (например, Octavia A7 после 2017 года) здесь используется комбинированное крепление.
Верхняя часть облицовки удерживается на двух металлических скобах, входящих в пазы корпуса зеркала. После освобождения нижних и боковых фиксаторов потяните облицовку вверх с усилием 5–7 кг, одновременно покачивая её из стороны в сторону с амплитудой 1–2 см. Скоба выйдет из паза с характерным щелчком. Если облицовка не снимается, проверьте наличие скрытого винта под декоративной накладкой в верхней части – на моделях с электроприводом зеркал он часто маскируется под заглушку. Для повторной установки вставьте скобы в пазы, затем прижмите облицовку до щелчка всех фиксаторов, начиная с нижних.

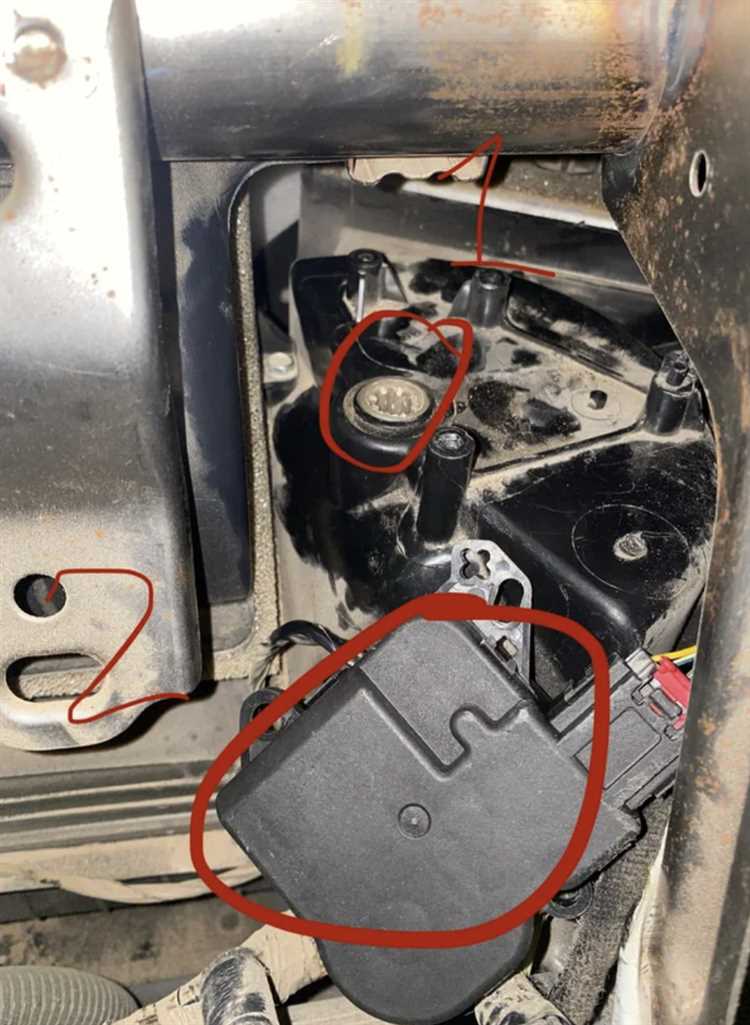

Как правильно открутить крепления и снять зеркальный элемент
Начните с отсоединения электрического разъема, если зеркало оснащено подогревом или электрорегулировкой. Для этого аккуратно подденьте фиксатор плоской отверткой и потяните разъем на себя – не тяните за провода. Далее найдите скрытые винты под пластиковой накладкой: на моделях Шкода Октавия A5/A7 они расположены под заглушкой в нижней части корпуса зеркала, на Тур – за декоративной панелью, которую нужно поддеть отверткой с тонким жалом. Используйте Torx T20 или T25 (в зависимости от года выпуска) для откручивания винтов – не прилагайте чрезмерных усилий, чтобы не сорвать шлицы.
После снятия винтов зеркальный элемент удерживается на пластиковых защелках. Возьмитесь за края элемента обеими руками и потяните его на себя с равномерным усилием, начиная с нижней части – защелки расположены по периметру и могут сломаться при резком движении. Если элемент не поддается, проверьте наличие дополнительных крепежных винтов под резиновым уплотнителем или внутри корпуса. На моделях с автозатемнением избегайте касания стеклянной поверхности пальцами – используйте перчатки или салфетку, чтобы не оставить следов на датчиках.
Разборка корпуса зеркала на составные части
Отсоедините внутреннюю крышку корпуса зеркала, поддев её пластиковым монтажным шпателем в районе защёлок. На моделях Шкода Октавия A5/A7 защёлки расположены в четырёх точках: две по бокам и две у основания. Избегайте использования металлических инструментов – риск повреждения пластика высок. Если крышка не поддаётся, прогрейте её феном до 40–50°C, чтобы размягчить пластик.
После снятия крышки отключите разъём питания электропривода (если зеркало с подогревом или автоскладыванием). Разъём фиксируется защёлкой – нажмите на неё пальцем или отвёрткой с узким жалом. На моделях с 2017 года разъём может быть скрыт под резиновым уплотнителем; аккуратно снимите его, потянув за край.
Открутите три винта Torx T20, удерживающие металлический каркас зеркала. Два винта находятся в верхней части корпуса, один – снизу, ближе к кронштейну. На некоторых модификациях (например, с камерой заднего вида) может быть дополнительный винт под заглушкой – удалите её тонкой отвёрткой. При сборке используйте динамометрический ключ с моментом затяжки 2,5–3 Н·м.
Снимите металлический каркас, потянув его на себя и одновременно покачивая из стороны в сторону. Если каркас не отделяется, проверьте наличие скрытых защёлок у основания – на моделях с 2015 года они могут быть спрятаны под резиновой прокладкой. Отсоедините тягу механизма складывания (при наличии), нажав на фиксатор и сдвинув её в сторону.
Разделите корпус на две половины: внешнюю (с зеркальным элементом) и внутреннюю (с механизмами). Для этого отожмите пластиковые защёлки по периметру, начиная с нижней части. На моделях с электроприводом регулировки зеркала отсоедините моторчики, открутив два винта Phillips PH2. Храните мелкие детали в магнитной лотке – потеря даже одного винта усложнит обратную сборку.
Чистка и обслуживание деталей перед обратной сборкой
Для чистки резьбовых соединений и направляющих механизма складывания подойдет щетка с жесткой щетиной (например, зубная с металлическим ворсом) и очиститель тормозов в аэрозоле. Нанесите средство на 30–40 секунд, затем протрите детали насухо. Если на металлических элементах обнаружены следы ржавчины, обработайте их преобразователем ржавчины на основе ортофосфорной кислоты, после чего промойте водой и высушите. Не оставляйте влагу на деталях – это ускорит коррозию.
Пластиковые детали корпуса и отражатель очищайте только мягкой тканью, смоченной в мыльном растворе (нейтральное pH). Агрессивные моющие средства, включая спиртовые составы, могут вызвать помутнение или растрескивание поверхности. Для удаления стойких загрязнений с зеркального слоя используйте специальные полироли для стекла (например, 3M Glass Cleaner) – они не содержат абразивов и не повреждают амальгаму. После чистки протрите отражатель микрофиброй, чтобы избежать разводов.
Перед сборкой нанесите смазку на подвижные элементы. Для шарниров регулировки и складывания подойдет силиконовая смазка в виде спрея (например, Liqui Moly Silicon-Spray) – она не притягивает пыль и сохраняет свойства при температурах от -40°C до +200°C. На резьбовые соединения нанесите небольшое количество медной пасты (Loctite Copper Anti-Seize) – это предотвратит прикипание и облегчит последующий демонтаж. Избегайте литиевых смазок: они густеют на морозе и могут вызвать заедание механизма.
Проверьте состояние резиновых уплотнителей и прокладок. Если они потеряли эластичность или имеют трещины, замените их – даже микроскопические повреждения приведут к попаданию влаги внутрь корпуса. Для восстановления эластичности используйте силиконовую пропитку (например, Sonax GummiPflege), но не наносите ее на контактные поверхности – это снизит герметичность. Убедитесь, что все дренажные отверстия в нижней части корпуса свободны от грязи, иначе конденсат будет скапливаться внутри зеркала.
