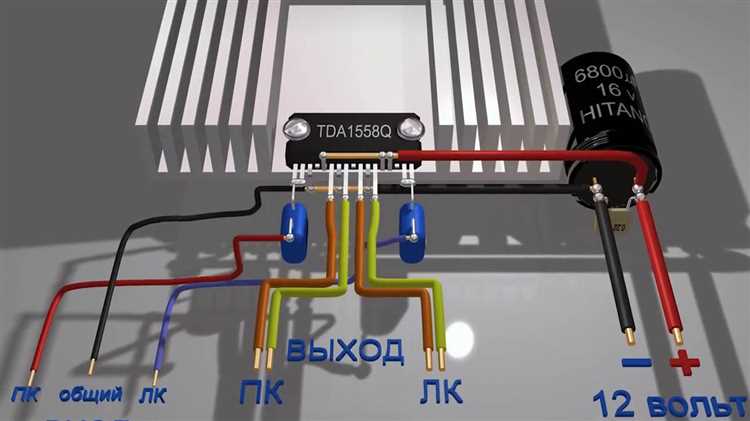

Качественный усилитель для акустических систем – это не только способ получить чистый звук без искажений, но и возможность адаптировать схему под конкретные задачи. В отличие от готовых решений, самодельный усилитель позволяет выбрать компоненты с нужными характеристиками, избежать избыточного маркетинга и сэкономить бюджет. Например, для колонок с сопротивлением 4 Ом и мощностью 50 Вт подойдет усилитель на базе микросхемы TDA7294, обеспечивающей низкий уровень шумов и коэффициент гармоник менее 0,1%. Альтернатива – дискретная схема на транзисторах, например, пара Darlington в выходном каскаде, если требуется высокая линейность при больших токах.
Первый шаг – определить параметры нагрузки. Измерьте сопротивление и чувствительность колонок мультиметром и звуковым генератором. Для 8-омных систем с чувствительностью 90 дБ/Вт подойдет усилитель мощностью 20–30 Вт, тогда как для низкоомных сабвуферов (2 Ом) потребуется схема с током до 10 А. Не экономьте на блоке питания: трансформатор должен обеспечивать двуполярное напряжение ±25–35 В для TDA7294 или ±40–50 В для дискретных схем. Используйте конденсаторы фильтра емкостью не менее 4700 мкФ на каждую шину, чтобы избежать провалов напряжения на низких частотах.
Монтаж начинайте с проверки печатной платы на короткие замыкания. Для TDA7294 используйте радиатор площадью не менее 200 см² – микросхема рассеивает до 30 Вт тепла при полной мощности. В дискретных схемах обратите внимание на тепловой режим транзисторов выходного каскада: при токе 5 А и напряжении 40 В каждый из них может выделять до 10 Вт. Применяйте термопасту и изолирующие прокладки, если корпус транзистора соединен с коллектором. Входные цепи экранируйте, а провода питания делайте минимальной длины, чтобы снизить наводки.
Финальный этап – акустическое тестирование. Подключите колонки и воспроизведите треки с разным частотным диапазоном. Если на высоких частотах появляется металлический оттенок, увеличьте емкость конденсаторов в цепи обратной связи (например, до 100 пФ для TDA7294). При «бубнящем» басе проверьте заземление и качество пайки силовых цепей. Для защиты от короткого замыкания на выходе установите предохранитель на 5 А или схему ограничения тока на компараторе с датчиком Холла.
Выбор схемы усилителя под нужную мощность и тип колонок
Мощность усилителя определяется сопротивлением и чувствительностью колонок. Для пассивных акустических систем с сопротивлением 4 Ом и чувствительностью 86–90 дБ/Вт оптимальная мощность усилителя составит 20–50 Вт на канал. При сопротивлении 8 Ом и той же чувствительности достаточно 10–30 Вт. Превышение мощности на 20–30% от номинала колонок допустимо, но не более – иначе риск повреждения динамиков возрастает.
Для сабвуферов с низкочастотными динамиками 6–12 дюймов и сопротивлением 2–4 Ом подойдут мостовые схемы на микросхемах TDA7294 или LM3886, способные выдавать 100–200 Вт. Важно учитывать пиковую мощность: если сабвуфер рассчитан на 300 Вт, усилитель должен выдерживать кратковременные нагрузки до 400 Вт без искажений.
Компактные колонки с высокой чувствительностью (95 дБ и выше) требуют минимальной мощности – 5–15 Вт на канал. Здесь эффективны схемы на операционных усилителях (например, NE5532) с выходным каскадом на транзисторах BD139/BD140 или микросхемах TDA2030. Такие решения обеспечивают чистый звук без перегрева при низком энергопотреблении.
Для многополосных систем с разделением частот на кроссовере выбирайте усилители с разными характеристиками для низких, средних и высоких частот. НЧ-канал должен иметь запас по току (например, схема на транзисторах 2SC5200/2SA1943), а СЧ/ВЧ-каналы – высокую скорость нарастания сигнала (не менее 10 В/мкс). Микросхемы TDA7293 или IRS2092 подойдут для НЧ, а OPA549 – для СЧ/ВЧ.
Активные колонки с встроенными усилителями упрощают выбор: достаточно подобрать предварительный усилитель с подходящим уровнем выходного сигнала (обычно 1–2 В). Для студийных мониторов с чувствительностью 85–92 дБ используйте схемы на дискретных элементах или микросхемах LME49710, обеспечивающие низкий уровень шума и высокую линейность.
При работе с ламповыми схемами учитывайте их нелинейные искажения и мягкое ограничение сигнала. Для ламп 6П14П или EL34 оптимальная мощность – 5–15 Вт на канал, что подходит для колонок с чувствительностью от 90 дБ. Ламповые усилители не рекомендуются для сабвуферов из-за низкой демпфирующей способности и высокого выходного сопротивления.
Проверяйте совместимость схемы с источником питания: для усилителей мощностью до 50 Вт достаточно однополярного питания ±12–24 В, для 100 Вт и выше требуется двуполярное ±35–50 В с током не менее 3–5 А. Используйте конденсаторы фильтра емкостью 4700–10000 мкФ на каждые 10 Вт мощности, чтобы избежать провалов напряжения при пиковых нагрузках.
Необходимые компоненты и инструменты для сборки
Основу усилителя составляют активные и пассивные компоненты, выбор которых определяет качество звука и стабильность работы. Для классической схемы на операционных усилителях (ОУ) потребуются:
- Операционный усилитель – например, NE5532, OPA2134 или LM3886 для дискретных решений. Первый вариант подходит для предварительных каскадов, второй – для высококачественного звука, третий – для мощных выходных ступеней.
- Резисторы: металлоплёночные с допуском 1% (серии RN55 или MFR-25) номиналами от 10 Ом до 100 кОм. Для цепей обратной связи критичны значения 1 кОм, 10 кОм и 22 кОм.
- Конденсаторы: плёночные полипропиленовые (MKP) или полиэфирные (MKT) ёмкостью от 0,1 мкФ до 10 мкФ для развязки и фильтрации. Электролитические – только низкоимпедансные (Nichicon KA, Panasonic FC) на 100–4700 мкФ для питания.
- Транзисторы: комплементарные пары для выходного каскада – MJL1302A/MJL3281A (мощные) или BD139/BD140 (для маломощных усилителей). Для стабилизации напряжения – LM317/LM337.
- Потенциометры: сдвоенные логарифмические (тип B) на 10–100 кОм для регулировки громкости (например, ALPS RK27). Для точной настройки смещения – многооборотные подстроечные резисторы на 1–10 кОм.
Печатная плата (PCB) – ключевой элемент, влияющий на помехоустойчивость. Оптимально использовать двухсторонний стеклотекстолит толщиной 1,6 мм с медной фольгой 35 мкм. Разводку выполняйте с учётом минимальной длины сигнальных дорожек и отдельных полигонов для земли и питания. Для самодельных плат подойдёт метод ЛУТ (лазерно-утюжная технология) с последующим травлением в хлорном железе. Альтернатива – готовые макетные платы с перфорацией (например, Eurocard 100×160 мм), но они увеличивают паразитные ёмкости.
Инструменты делятся на обязательные и вспомогательные. В базовый набор входят:
- Паяльная станция с регулировкой температуры (250–350°C) и тонким жалом (0,5–1 мм) – например, Hakko FX-888D или аналог.
- Мультиметр с функцией измерения ёмкости, транзисторов и частоты (UNI-T UT61E или подобный).
- Бокорезы и пинцет с антистатическим покрытием для работы с SMD-компонентами.
- Набор отвёрток с изолированными ручками (PH0, PH1, SL2,5) для сборки корпуса.
- Осциллограф (даже бюджетный, типа Rigol DS1054Z) для проверки сигнала и поиска искажений.
Без осциллографа сложно выявить самовозбуждение, нелинейные искажения или проблемы с фазой. Для настройки смещения транзисторов также понадобится милливольтметр или мультиметр с высоким входным сопротивлением.
Источник питания должен обеспечивать двуполярное напряжение ±12–±48 В в зависимости от мощности усилителя. Для маломощных схем (до 20 Вт) подойдёт трансформатор с двумя вторичными обмотками по 12–18 В и током 2–5 А. Выпрямитель собирается на диодном мосту (KBPC2510 или отдельные диоды 1N5408) с последующей фильтрацией конденсаторами 4700–10000 мкФ на каждую шину. Для стабилизации используйте микросхемы LM7815/LM7915 или импульсный источник на базе IR2153. Обязательно предусмотрите предохранители на 1–3 А в цепи первичной обмотки трансформатора.
Корпус и вспомогательные элементы влияют на надёжность и безопасность. Металлический корпус (алюминий толщиной 2–3 мм) лучше экранирует от помех, чем пластиковый. Для крепления компонентов используйте стойки M3 с гайками и шайбами. Разъёмы: RCA для входа (позолоченные, например, Neutrik NYS373), клеммные колодки для колонок (5-контактные, рассчитанные на ток до 10 А). Провода – многожильные медные сечением 0,75–2,5 мм² для сигнальных цепей и 4–6 мм² для силовых. Изоляция должна быть термостойкой (силикон или тефлон). Для охлаждения мощных транзисторов используйте радиаторы с тепловым сопротивлением не более 1,5°C/Вт (например, Fischer Elektronik SK129) и термопасту КПТ-8.
Пошаговая пайка и монтаж платы усилителя
Завершите монтаж установкой разъемов питания и аудиовходов. Для винтовых клемм используйте паяльник с широким жалом, чтобы прогреть массивные контакты. После пайки промойте плату спиртом или специальным очистителем для удаления остатков флюса – это предотвратит окисление и утечки тока. Перед первым включением визуально проверьте все соединения на предмет холодных паек (матовая поверхность, шарообразные наплывы) и коротких замыканий. Подключите источник питания через токоограничивающий резистор (10–20 Ом) и измерьте потребляемый ток – превышение номинала на 20% указывает на ошибку в монтаже.
Подключение блока питания и проверка работоспособности
Первичную проверку проводите без нагрузки: подайте питание и измерьте напряжение на выходных клеммах усилителя мультиметром в режиме постоянного тока. Допустимое отклонение – не более ±50 мВ от нуля; превышение этого значения указывает на неисправность схемы или неправильную сборку. Проверьте температуру радиатора через 5–10 минут работы – при комнатной температуре он должен оставаться едва тёплым. Если микросхема греется, отключите питание и проверьте цепи обратной связи, номиналы резисторов и правильность монтажа выходных транзисторов (если они есть).
Подключите колонки только после успешной проверки без нагрузки. Начните с низкой громкости и подайте тестовый сигнал (например, синусоиду 1 кГц с генератора или аудиофайл). Слушайте на предмет искажений, щелчков или фонового гула: их наличие говорит о проблемах с заземлением, некачественных конденсаторах или неправильной разводке печатной платы. Если всё в порядке, постепенно увеличивайте громкость до 70–80% от максимума и контролируйте температуру радиатора – при длительной работе она не должна превышать 60°C. Для защиты от короткого замыкания добавьте плавкий предохранитель на 2–3 А в цепь питания.
Настройка звука и устранение помех в собранном устройстве
Первичная настройка начинается с проверки всех соединений. Убедитесь, что экранированные кабели подключены правильно: центральная жила к сигнальному контакту, оплётка – к земле. Используйте мультиметр в режиме прозвонки для проверки целостности цепей питания и сигнальных линий. Сопротивление между землёй и плюсом питания должно быть не менее 1 МОм, иначе возможны утечки тока, вызывающие фон.
Фон с частотой 50 или 100 Гц – признак наводок от сети. Устраняется несколькими способами:
- Разместите трансформатор питания на максимальном удалении от входных цепей (не менее 15 см).
- Используйте ферритовые кольца на проводах питания и сигнальных кабелях. Для кабелей сечением до 0,5 мм² подойдут кольца типоразмера 10×6×5 мм.
- Замените однополярное питание на двуполярное с разделёнными обмотками трансформатора. Это снижает пульсации напряжения на 30–40%.
Шумы и треск при регулировке громкости указывают на проблемы с потенциометром. Очистите дорожки спиртосодержащим раствором (изопропиловый спирт 99%) или замените на многооборотный прецизионный резистор (например, Bourns 3590S). Если треск сохраняется, проверьте конденсаторы в цепи обратной связи усилителя – их ёмкость должна соответствовать номиналу с допуском не более ±5%.
Настройка АЧХ начинается с подачи синусоидального сигнала частотой 1 кГц и амплитудой 0,5 В на вход усилителя. Осциллографом проверьте форму выходного сигнала: искажения типа «ступенька» указывают на недостаточное смещение транзисторов выходного каскада. Для коррекции подберите резисторы в цепи смещения с шагом 1–2% от номинала. При использовании микросхемы TDA2030 или LM3886 регулируйте резистор R4 (в типовой схеме) в пределах 15–22 кОм.
Если усилитель «свистит» на высоких частотах, проверьте цепи обратной связи. Уменьшите ёмкость конденсатора в цепи ООС (например, с 22 пФ до 10 пФ) или добавьте RC-цепочку параллельно резистору обратной связи (1 кОм + 100 пФ). Это снизит усиление на частотах выше 20 кГц, где обычно возникают паразитные колебания. Для транзисторных схем проверьте расположение проводников: сигнальные линии должны быть перпендикулярны шинам питания, чтобы минимизировать взаимные наводки.
При появлении интермодуляционных искажений (проверяется двухтональным сигналом 19 кГц и 20 кГц) замените электролитические конденсаторы в цепях питания на плёночные (например, WIMA MKP) с рабочим напряжением на 20% выше номинального. Также проверьте коэффициент усиления каскадов: разница в усилении между каналами не должна превышать 0,5 дБ. Для выравнивания используйте подстроечные резисторы в цепи обратной связи.
Финальный этап – проверка теплового режима. После 30 минут работы на максимальной мощности температура радиатора не должна превышать 60°C. Если корпус транзисторов или микросхемы горячее, увеличьте площадь радиатора или установите вентилятор с ШИМ-регулировкой. Для микросхем TDA7294 и аналогичных используйте термопасту с теплопроводностью не менее 4 Вт/(м·К) и затягивайте крепёж с моментом 0,5–0,7 Н·м.
Корпус для усилителя: варианты изготовления и крепления
Для самодельного усилителя подойдут корпуса из алюминиевого профиля 2–3 мм, фанеры 12–18 мм или листовой стали 1–1,5 мм. Алюминий обеспечивает эффективный теплоотвод и экранирование, но требует фрезеровки или сварки. Фанера дешевле, проще в обработке, но нуждается в экранировании медной фольгой или металлической сеткой. Стальные корпуса тяжелее, но долговечнее – оптимальны для мощных усилителей (от 100 Вт). При выборе материала учитывайте вес платы, трансформатора и радиаторов: для настольных моделей достаточно фанеры, для напольных – алюминий или сталь.
Крепление компонентов зависит от материала корпуса. В алюминиевых и стальных корпусах используйте резьбовые втулки M3–M5 или самонарезающие винты с предварительным сверлением отверстий диаметром на 0,2–0,3 мм меньше винта. Для фанеры подойдут шурупы 3×20 мм с потайной головкой или мебельные уголки. Радиаторы крепите через термопасту и изолирующие прокладки (слюда, силикон) – затягивайте винты с моментом 0,5–0,7 Н·м. Трансформатор фиксируйте на резиновых амортизаторах или войлочных прокладках для снижения вибраций. Вентиляционные отверстия располагайте на противоположных стенках корпуса, диаметр – не менее 8 мм на каждые 50 Вт мощности.
