Конденсаторы подавления эмп что это

Конденсаторы подавления электромагнитных помех (ЭМП) – это специализированные компоненты, предназначенные для фильтрации высокочастотных шумов в электрических цепях. Их основная задача – снижение уровня помех в диапазоне от десятков килогерц до сотен мегагерц, что критически важно для обеспечения электромагнитной совместимости (ЭМС) устройств. В отличие от обычных конденсаторов, они оптимизированы для работы в условиях импульсных нагрузок и высоких скоростей переключения, характерных для современной силовой электроники.

Ключевые характеристики таких конденсаторов включают низкую эквивалентную последовательную индуктивность (ESL) – обычно менее 1 нГн – и высокую резонансную частоту, достигающую 100 МГц и выше. Это позволяет эффективно подавлять помехи в широком спектре частот. Например, керамические конденсаторы X7R или NP0 с емкостью от 100 пФ до 10 мкФ часто используются в цепях питания микроконтроллеров и импульсных преобразователей, где требуется стабилизация напряжения при быстрых переходных процессах.

В силовых модулях, таких как инверторы и преобразователи постоянного тока, конденсаторы подавления ЭМП устанавливаются параллельно силовым ключам (IGBT, MOSFET) для снижения выбросов напряжения (dV/dt) и предотвращения ложных срабатываний драйверов. Рекомендуется выбирать компоненты с рабочим напряжением на 20–30% выше номинального, чтобы компенсировать импульсные перенапряжения. Например, для цепи 48 В подойдет конденсатор на 63 В с низким ESR (менее 10 мОм), что минимизирует потери мощности.

В автомобильной электронике и системах связи конденсаторы подавления ЭМП применяются для защиты от помех, генерируемых системами зажигания, электродвигателями и радиопередатчиками. Здесь часто используются пленочные конденсаторы (например, полипропиленовые) с высокой устойчивостью к температурным колебаниям и длительным срокам службы. Для критичных приложений, таких как медицинское оборудование, рекомендуется применять конденсаторы с сертификацией по стандартам IEC 60601-1-2, гарантирующей соответствие жестким требованиям ЭМС.

Назначение конденсаторов для фильтрации электромагнитных помех

Конденсаторы подавления ЭМП (электромагнитных помех) предназначены для шунтирования высокочастотных помех на землю или между линиями питания, предотвращая их распространение по цепям. Основная задача – снижение уровня помех в диапазоне от 150 кГц до 30 МГц, где стандарты ЭМС (например, CISPR 32, EN 55032) устанавливают жесткие ограничения. Для эффективной работы выбирают конденсаторы с низкой собственной индуктивностью (ESL) и высокой резонансной частотой, например, керамические X- и Y-классов с емкостью от 10 пФ до 10 мкФ. X-конденсаторы (между фазой и нейтралью) гасят дифференциальные помехи, Y-конденсаторы (между фазой/нейтралью и землей) – синфазные.

В импульсных источниках питания конденсаторы подавления ЭМП устанавливают на входе и выходе для фильтрации помех, генерируемых ключевыми элементами (MOSFET, IGBT). Например, в блоках питания с частотой коммутации 100–500 кГц применяют керамические конденсаторы 100 нФ с рабочим напряжением 250 В AC (класс X2) для подавления помех до 1 МГц. Для более высоких частот (до 30 МГц) используют пленочные конденсаторы с низким ESR, такие как полипропиленовые (MKP) или полиэфирные (MKT), которые выдерживают импульсные токи до 10 А и имеют срок службы свыше 10 000 часов при 105°C.

В автомобильной электронике конденсаторы подавления ЭМП критичны для защиты CAN-шины и датчиков от помех, создаваемых системой зажигания или электродвигателями. Здесь применяют Y-конденсаторы класса Y2 с емкостью 2,2 нФ и напряжением 250 В AC, соответствующие стандарту ISO 7637-2. Для подавления помех в диапазоне 1–10 МГц на линиях питания устанавливают ферритовые бусины последовательно с конденсаторами 10–100 нФ, что снижает уровень помех на 20–40 дБ. Важно учитывать температурный коэффициент емкости (TCC): для керамических конденсаторов NP0 он составляет ±30 ppm/°C, что обеспечивает стабильность фильтрации в диапазоне −40…+125°C.

Типы конденсаторов подавления ЭМП: керамические, пленочные и электролитические

Пленочные конденсаторы выделяются высокой надёжностью и стабильностью параметров при длительной эксплуатации. Изготавливаются из полипропилена (PP), полиэтилентерефталата (PET) или полифениленсульфида (PPS), что определяет их электрические свойства. Например, PP-конденсаторы имеют тангенс угла потерь менее 0,001 на частотах до 1 МГц, что делает их идеальными для подавления помех в силовых цепях и импульсных источниках питания. Диапазон ёмкостей – от 100 пФ до 100 мкФ, рабочее напряжение – до 2 кВ. Особенность: низкий уровень собственных шумов, что критично для аудиотехники и медицинского оборудования.

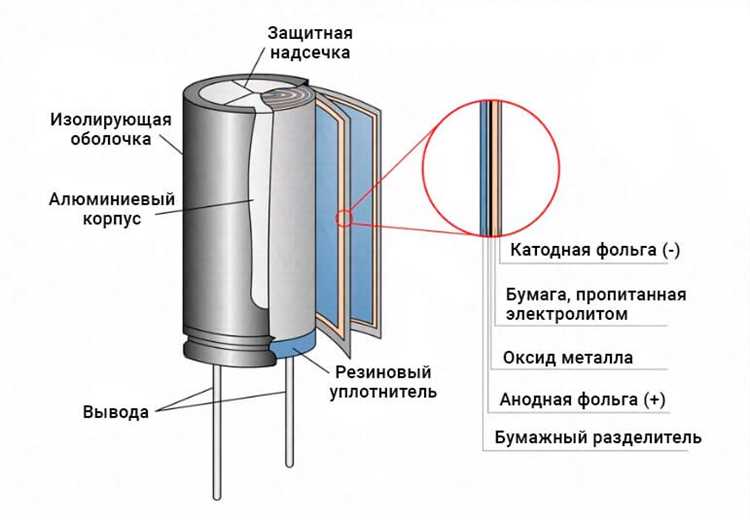

Электролитические конденсаторы, несмотря на ограничения, остаются востребованными в низкочастотных приложениях. Алюминиевые электролиты с ёмкостью 1–100 000 мкФ и напряжением до 500 В эффективно подавляют помехи в диапазоне 10 Гц–100 кГц, например, в блоках питания промышленного оборудования. Однако их применение в высокочастотных цепях ограничено из-за высокой эквивалентной последовательной индуктивности (ESL) и сопротивления (ESR). Для улучшения характеристик используют танталовые конденсаторы с низким ESR (менее 0,1 Ом), но их стоимость в 5–10 раз выше алюминиевых аналогов.

При выборе типа конденсатора учитывайте частотный спектр помех:

• До 1 МГц – электролитические (для низкочастотных пульсаций).
• 1 МГц–1 ГГц – пленочные (для широкополосного подавления).
• Свыше 1 ГГц – керамические (для высокочастотных гармоник).

Комбинирование типов (например, электролитический + керамический) позволяет перекрыть весь диапазон частот, но требует расчёта резонансных явлений.

Сравнительные данные по долговечности: керамические конденсаторы сохраняют параметры до 100 000 часов при 125°C, пленочные – до 200 000 часов при 85°C, алюминиевые электролиты – 2 000–10 000 часов при 105°C (зависит от серии). Для критичных приложений (авиация, медицинские устройства) предпочтительны пленочные или танталовые конденсаторы с гарантированным сроком службы не менее 15 лет.

Как выбрать конденсатор для подавления помех в зависимости от частотного диапазона

Для высокочастотных помех (10 МГц–1 ГГц) необходимы керамические конденсаторы с низкой индуктивностью, такие как NP0/C0G или специализированные «feedthrough»-конденсаторы. Емкость в этом диапазоне обычно составляет 10–1000 пФ. NP0/C0G обеспечивают стабильность параметров в широком температурном диапазоне и минимальные потери на высоких частотах. При монтаже используйте короткие дорожки и минимальное количество переходных отверстий, чтобы снизить паразитную индуктивность.

На частотах свыше 1 ГГц эффективны только специализированные конденсаторы с распределенной емкостью, например, многослойные керамические чип-конденсаторы (MLCC) с низким эквивалентным последовательным сопротивлением (ESL < 0,1 нГн). Емкость таких компонентов редко превышает 100 пФ, но их конструкция минимизирует резонансные явления. Для подавления помех в СВЧ-диапазоне также применяют проходные конденсаторы с коаксиальной конструкцией, обеспечивающие экранирование и низкие потери на частотах до 10 ГГц.

При выборе конденсатора для широкополосного подавления помех комбинируйте компоненты с разными характеристиками: электролитические для низких частот, керамические X7R для средних и NP0/C0G для высоких. Измеряйте импеданс цепи анализатором спектра или векторным анализатором цепей, чтобы выявить резонансные частоты и скорректировать номиналы. Избегайте использования конденсаторов с неизвестными параметрами ESR/ESL – даже незначительные отклонения могут ухудшить фильтрацию на 20–30 дБ.

Схемы включения конденсаторов в цепях питания и сигнальных линиях

В цепях питания конденсаторы подавления ЭМП чаще всего применяются по схеме X- или Y-класса. X-конденсаторы (класс X1/X2) включаются между фазой и нейтралью для подавления дифференциальных помех с частотой от 150 кГц до 30 МГц. Их номинал варьируется от 0,1 до 1 мкФ, а рабочее напряжение – от 250 до 630 В AC. Y-конденсаторы (класс Y1/Y2) подключаются между фазой и землёй или нейтралью и землёй для фильтрации синфазных помех, но их ёмкость ограничена 4,7 нФ из-за требований безопасности по току утечки.

В дифференциальных парах (например, Ethernet, LVDS) конденсаторы подавления ЭМП включаются симметрично на обоих линиях для сохранения баланса импеданса. Рекомендуется использовать конденсаторы с разбросом ёмкости не более ±5% и температурным коэффициентом не хуже ±30 ppm/°C. Для линий с импедансом 100 Ом типичные значения – 22–47 пФ на каждую линию, с подключением к общей земле через ферритовый дроссель для подавления синфазных помех.

В цепях с высоким уровнем помех (например, в автомобильной электронике) применяют многослойные керамические конденсаторы (MLCC) с низким ESL (эквивалентной последовательной индуктивностью). Для подавления помех в диапазоне 1–100 МГц используют конденсаторы 1–10 нФ с рабочим напряжением 50–100 В, установленные на расстоянии не более 5 мм от источника помех. В системах с напряжением выше 60 В рекомендуется параллельное включение двух конденсаторов для снижения риска пробоя из-за импульсных перенапряжений.

Для защиты от электростатических разрядов (ESD) в сигнальных линиях применяют TVS-диоды в сочетании с конденсаторами 10–100 пФ. Конденсатор устанавливается перед диодом по ходу сигнала для ограничения скорости нарастания напряжения и предотвращения ложных срабатываний. В высокоскоростных интерфейсах (например, PCIe, SATA) ёмкость конденсатора не должна превышать 10 пФ, чтобы избежать искажения фронтов сигнала.

В аналоговых цепях (например, аудио, датчики) конденсаторы подавления ЭМП включаются с учётом полосы пропускания. Для фильтрации помех выше 1 МГц используют керамические конденсаторы 1–10 нФ, а для подавления низкочастотных наводок (50–60 Гц) – плёночные конденсаторы 0,1–1 мкФ. В цепях с высоким импедансом (более 10 кОм) ёмкость конденсатора должна быть минимальной (10–100 пФ), чтобы не вносить фазовые искажения.

При проектировании схем с конденсаторами подавления ЭМП критически важно учитывать паразитные параметры монтажа. Длина дорожек от конденсатора до источника помех не должна превышать 10 мм, а ширина – обеспечивать токовую нагрузку не менее 1 А/мм². Для минимизации индуктивности рекомендуется использовать поверхностный монтаж (SMD) и избегать петель в цепях заземления. В высокочастотных приложениях (свыше 100 МГц) эффективность конденсатора определяется не только его номиналом, но и конструкцией корпуса (например, 0201 или 0402 для минимального ESL).

Расчет номинала и допустимого напряжения конденсаторов для конкретных задач

Номинал конденсатора для подавления ЭМП определяется частотой помехи и требуемым импедансом цепи. Для высокочастотных помех (1–100 МГц) используют конденсаторы малой емкости (10–1000 пФ), так как их реактивное сопротивление X_C = 1/(2πfC) на этих частотах минимально. Например, при подавлении помехи на частоте 10 МГц конденсатор 100 пФ обеспечит импеданс ~160 Ом, что достаточно для шунтирования сигнала на землю. Для низкочастотных помех (50 Гц–1 МГц) выбирают емкости 0,1–10 мкФ, чтобы сохранить эффективность фильтрации.

Допустимое напряжение конденсатора должно превышать максимальное рабочее напряжение в цепи не менее чем на 20–30%. В импульсных источниках питания с напряжением 12 В используют конденсаторы на 25–50 В, учитывая возможные выбросы до 20 В. Для сетей переменного тока 220 В выбирают конденсаторы с номиналом 400–630 В, так как амплитудное значение напряжения достигает 311 В. В цепях с высокими dv/dt (например, в драйверах MOSFET) дополнительно проверяют стойкость к импульсным перенапряжениям по datasheet.

При расчете многоступенчатых фильтров учитывают резонансные частоты. Сочетание конденсаторов разной емкости (например, 1 нФ + 10 мкФ) расширяет диапазон подавления, но требует анализа импедансной характеристики. Для X-конденсаторов в сетевых фильтрах номинал ограничивают 0,1–1 мкФ из-за требований безопасности по току утечки (не более 0,5 мА при 250 В). Y-конденсаторы выбирают с запасом по напряжению и сертификацией по классу X1/Y2 для защиты от пробоя на корпус.

В автомобильных системах (12/24 В) конденсаторы должны выдерживать температурный диапазон −40…+125 °C и пульсации напряжения до 100 В/мкс. Для подавления помех от генератора используют керамические конденсаторы 1–10 мкФ с низким ESR (менее 10 мОм) и номинальным напряжением 50–100 В. В цепях зажигания применяют пленочные конденсаторы 0,1–1 мкФ на 250–630 В, устойчивые к высоким пиковым токам.

Особенности монтажа конденсаторов подавления ЭМП на печатных платах

Конденсаторы подавления электромагнитных помех (ЭМП) требуют точного размещения относительно источников шума и защищаемых цепей. Оптимальное расстояние от конденсатора до источника помех – не более 10–15 мм для высокочастотных сигналов (выше 10 МГц). При превышении этого значения эффективность фильтрации снижается из-за паразитной индуктивности дорожек. Для низкочастотных помех (до 1 МГц) допустимо увеличение расстояния до 30–50 мм, но с обязательным учётом импеданса цепи.

При монтаже многослойных плат конденсаторы X- и Y-классов размещают на внешних слоях, ближе к разъёмам питания или сигнальным линиям. Внутренние слои используют для подключения только в случае невозможности размещения на поверхности, так как это увеличивает паразитную индуктивность на 20–40% из-за дополнительных переходных отверстий. Для минимизации потерь рекомендуется применять глухие или скрытые переходы диаметром не более 0,3 мм.

• Для конденсаторов ёмкостью до 1 нФ используйте дорожки шириной не менее 0,5 мм – это снижает последовательное сопротивление (ESR) и индуктивность.
• При ёмкости свыше 10 нФ ширина дорожек должна быть не менее 1 мм, а для силовых цепей – 2 мм и более.
• Избегайте резких изгибов дорожек под углом 90° – заменяйте их на 45° или скруглённые повороты радиусом не менее 1 мм.

Заземление конденсаторов Y-класса должно выполняться через отдельную полигональную область с низким импедансом, подключённую к основной земле через несколько переходных отверстий. Одно отверстие увеличивает индуктивность заземления на 0,5–1 нГн, что критично для частот выше 50 МГц. Для высокоскоростных интерфейсов (USB 3.0, HDMI) используйте не менее 4 переходов диаметром 0,5 мм, расположенных в шахматном порядке.

Термокомпенсация при пайке конденсаторов подавления ЭМП критична для сохранения их характеристик. Температура пайки не должна превышать 260°C для керамических конденсаторов (X7R, NP0) и 245°C для плёночных (MKP, MKT). Время воздействия – не более 10 секунд. При ручной пайке используйте терморегулируемый паяльник с мощностью не выше 60 Вт и наконечником диаметром 1–1,5 мм.

Для снижения взаимных наводок между конденсаторами разных цепей соблюдайте минимальное расстояние в 5 мм. Если это невозможно, применяйте экранирование медными полигонами шириной не менее 2 мм, подключёнными к земле. В высокочастотных схемах (свыше 100 МГц) экранирующие полигоны должны иметь зазоры не более 0,2 мм для предотвращения резонансных эффектов.

1. Перед монтажом проверяйте конденсаторы на соответствие номиналу с помощью RLC-метра – отклонение ёмкости более ±10% снижает эффективность фильтрации на 30–50%.

Проверка работоспособности конденсаторов в составе фильтров ЭМП

Конденсаторы подавления электромагнитных помех (ЭМП) теряют эффективность из-за деградации диэлектрика, пробоя или изменения емкости. Для диагностики используют мультиметр в режиме измерения емкости (если прибор поддерживает функцию) или специализированные тестеры LCR-метры. Допустимое отклонение от номинала – не более ±10% для керамических и пленочных конденсаторов, ±20% для электролитических. При превышении этих значений компонент подлежит замене.

Проверка на утечку тока проводится при подаче постоянного напряжения, близкого к рабочему (например, 50 В для конденсаторов на 63 В). Ток утечки не должен превышать 0,1 мкА/мкФ для керамических конденсаторов и 0,01 мкА/мкФ для пленочных. Для электролитических допустимое значение – до 0,1 мА на 1000 мкФ. Измерения выполняют через 1–2 минуты после подачи напряжения, чтобы исключить влияние зарядного тока.

Испытание на пробой выполняют с помощью мегомметра или источника высокого напряжения. Для конденсаторов класса X (между фазой и нейтралью) тестовое напряжение составляет 1,5–2,5 кВ в течение 1 минуты. Для класса Y (между фазой и землей) – 2,5–4 кВ. Отсутствие пробоя подтверждается стабильностью сопротивления изоляции (не менее 100 МОм для X-конденсаторов, 1 ГОм для Y-конденсаторов). При снижении сопротивления ниже этих значений конденсатор считается неисправным.

В составе фильтра ЭМП конденсаторы проверяют совместно с дросселями. Метод заключается в подаче тестового сигнала (например, 1 В на частоте 1 МГц) на вход фильтра и измерении ослабления на выходе. Для исправного фильтра ослабление должно составлять не менее 20–40 дБ в диапазоне 150 кГц–30 МГц. Если ослабление ниже 10 дБ, проверяют каждый компонент отдельно: конденсаторы на емкость и утечку, дроссели – на индуктивность и сопротивление обмоток.

Термические испытания проводят при рабочей температуре (обычно 85–125°C для промышленных фильтров). Конденсатор нагревают в термокамере в течение 1 часа, затем повторно измеряют емкость и ток утечки. Изменение емкости более чем на 5% или рост тока утечки в 2 раза указывают на нестабильность диэлектрика. Такие компоненты не рекомендуется использовать в критичных приложениях, например, в медицинском оборудовании или авиации.

При отсутствии специализированного оборудования применяют косвенные методы: визуальный осмотр на вздутие, потемнение или повреждение корпуса; проверку на короткое замыкание мультиметром в режиме прозвонки (сопротивление должно быть бесконечным). Для электролитических конденсаторов дополнительно контролируют полярность подключения – обратная полярность приводит к быстрому выходу из строя. В полевых условиях допустимо использовать осциллограф для оценки формы сигнала на выходе фильтра: наличие высокочастотных помех свидетельствует о неисправности конденсаторов.

Типичные ошибки при использовании конденсаторов для подавления помех

Неправильное размещение конденсатора на плате сводит на нет его фильтрующие свойства. Расстояние между конденсатором и источником помех должно быть минимальным – идеально менее 5 мм, а длина дорожек не должна превышать 10 мм. При монтаже на обратной стороне платы через переходные отверстия паразитная индуктивность увеличивается на 0,5–1 нГн на каждое отверстие, что критично для частот выше 100 МГц. Также ошибкой является параллельное подключение конденсаторов с разными номиналами без учёта их резонансных частот: например, комбинация 1 нФ и 100 нФ создаёт антирезонансный пик на частоте ~16 МГц, ухудшая фильтрацию.

Примеры применения конденсаторов в бытовой технике и промышленном оборудовании

В бытовой технике конденсаторы подавления ЭМП используются для защиты от помех, возникающих при работе импульсных блоков питания, электродвигателей и коммутационных устройств. Например, в стиральных машинах класса энергоэффективности A+++ применяются керамические конденсаторы типа X2 (275 В AC) емкостью 0,1–1 мкФ, устанавливаемые параллельно обмоткам двигателя для фильтрации высокочастотных гармоник (1–30 МГц). В микроволновых печах металлопленочные конденсаторы Y-класса (400 В AC) емкостью 2,2–4,7 нФ подключаются между фазой и корпусом для подавления помех от магнетрона, снижая уровень излучения на 20–30 дБ в диапазоне 30–1000 МГц. Для холодильников с инверторными компрессорами рекомендуются комбинированные фильтры на основе конденсаторов X1 (305 В AC) и дросселей, что позволяет соответствовать стандарту CISPR 14-1 по электромагнитной совместимости.

• Промышленное оборудование:
  • Частотные преобразователи для асинхронных двигателей (3–500 кВт) – конденсаторы X2 емкостью 0,47–2,2 мкФ на входе и выходе инвертора для подавления дифференциальных помех (150 кГц–30 МГц). Пример: серия MKP3382 от Vishay с рабочим напряжением 310 В AC и током утечки <0,35 мА.
  • Сварочные аппараты – конденсаторы Y2 (250 В AC) емкостью 1–4,7 нФ между первичной обмоткой трансформатора и заземлением для снижения синфазных помех (10–100 МГц), вызванных дуговым разрядом. Рекомендуется использовать компоненты с сертификацией UL 1414 и EN 60384-14.
  • Системы автоматизации (ПЛК, сервоприводы) – керамические конденсаторы типа C0G (NP0) емкостью 10–100 пФ на линиях питания и сигнальных шинах для фильтрации помех >100 МГц. Пример: серия GRM155 от Murata с температурным коэффициентом ±30 ppm/°C.
  • Медицинское оборудование (рентгеновские аппараты, МРТ) – конденсаторы X1/Y2 с повышенной надежностью (серия B3292 от TDK) для подавления помех от высоковольтных импульсов, обеспечивающие соответствие стандарту IEC 60601-1-2.

При выборе конденсаторов для промышленных применений критически важны параметры: максимальное рабочее напряжение (с запасом 20–30% от номинального), диапазон рабочих температур (−40…+125°C для X2/Y2), устойчивость к импульсным перенапряжениям (класс III по IEC 60384-14) и долговременная стабильность емкости (дрейф <5% за 1000 часов).
