Байпас что это в автомобиле

Байпас – это обходной канал в системах автомобиля, предназначенный для временного перенаправления потока рабочей среды (воздуха, охлаждающей жидкости, масла или выхлопных газов) в обход основного контура. Его конструкция зависит от конкретной системы: в турбонаддуве байпас управляет избыточным давлением, в системе охлаждения – предотвращает перегрев при засорении радиатора, а в масляных фильтрах – обеспечивает смазку двигателя при забитом фильтре. Основная задача – сохранить работоспособность узла при нештатных условиях.

В турбированных двигателях байпасный клапан (вестгейт) срабатывает при превышении давления наддува, сбрасывая часть выхлопных газов мимо турбины. Это предотвращает разрушение компрессора и детонацию. Типичные значения давления срабатывания – 0,8–1,5 бара, но точные параметры зависят от модели двигателя. Например, в двигателях Volkswagen 1.8T (EA113) вестгейт настраивается на 0,9–1,1 бара, а в BMW N54 – до 1,2 бара. Неисправность клапана приводит к потере мощности или повреждению турбины.

В системе охлаждения байпасный канал соединяет вход и выход насоса, минуя радиатор. При засорении радиатора или термостата жидкость циркулирует по малому кругу, предотвращая перегрев. Диаметр байпасного канала обычно составляет 8–12 мм, а его пропускная способность – 10–15% от общего потока. В автомобилях с электронным управлением термостатом (например, Mercedes OM642) байпас может регулироваться отдельным клапаном для поддержания оптимальной температуры.

В масляной системе байпасный клапан фильтра открывается при перепаде давления 0,8–1,2 бара, обеспечивая смазку двигателя даже при забитом фильтре. Это критично для предотвращения масляного голодания. В дизельных двигателях (например, Cummins ISX) байпасный клапан масляного радиатора защищает систему от перегрева при низких температурах, когда вязкость масла высока. Регулярная замена фильтров и контроль давления масла – ключевые меры для предотвращения преждевременного износа.

Проверка байпасных систем требует специфических инструментов: манометр для турбонаддува, сканер для диагностики электронных термостатов, тестер давления масла. Признаки неисправности – нестабильная работа двигателя, повышенный расход топлива, перегрев или падение мощности. В турбированных двигателях утечка через вестгейт проявляется свистом или потерей тяги на высоких оборотах. В системах охлаждения засор байпаса диагностируется по разнице температур на входе и выходе радиатора.

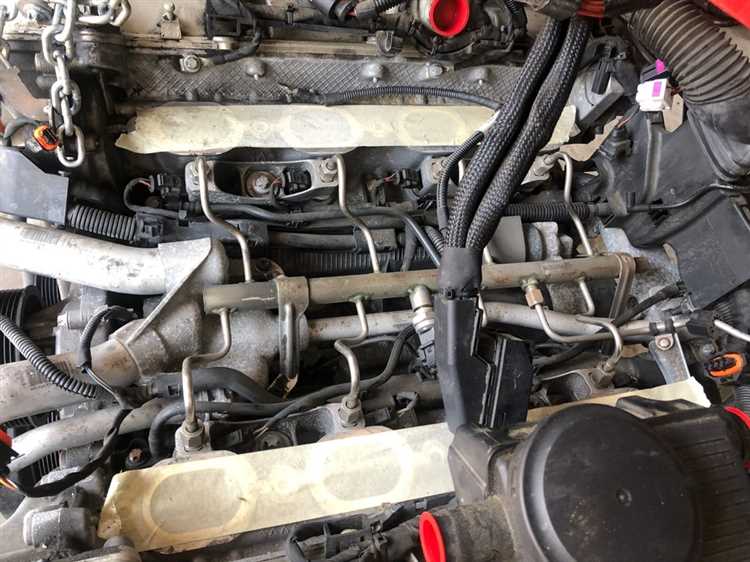

Назначение байпаса в системах двигателя и трансмиссии

В системах охлаждения двигателя байпас выполняет роль регулятора температуры. При холодном запуске термостат перекрывает большой круг циркуляции антифриза, направляя его через байпасный канал для ускоренного прогрева блока цилиндров. Это сокращает время выхода на рабочую температуру на 30–40% и снижает износ деталей из-за термических деформаций. Без байпаса двигатель дольше работал бы в неоптимальном температурном режиме, увеличивая расход топлива на 5–7%.

• В турбонаддуве байпас (вестгейт) сбрасывает избыточное давление выхлопных газов, предотвращая перегрузку турбины. При превышении заданного давления (обычно 0,8–1,2 бара) клапан открывается, перенаправляя часть газов мимо турбины. Это защищает лопатки от разрушения и стабилизирует наддув.
• В автоматических трансмиссиях байпас используется в гидротрансформаторе для блокировки проскальзывания при высоких нагрузках. При достижении определенной скорости (обычно 60–80 км/ч) клапан перекрывает обходной канал, жестко соединяя двигатель и трансмиссию, что повышает КПД на 10–15%.
• В системах смазки дифференциалов и раздаточных коробок байпас обеспечивает подачу масла к подшипникам при засорении основного фильтра, предотвращая заклинивание.

Конструктивно байпасы делятся на механические и электронно-управляемые. Механические работают по принципу пружинного клапана, открывающегося при превышении давления (например, в масляных фильтрах – при перепаде 0,7–1,2 бар). Электронные системы, как в современных турбодвигателях, управляются ЭБУ на основе данных с датчиков давления и температуры, что позволяет точнее регулировать параметры. Например, в двигателях BMW N57 байпас вестгейта корректирует наддув с точностью до 0,05 бара.

Неисправность байпаса приводит к критическим последствиям. В масляной системе заклинивший клапан вызывает либо масляное голодание (если не открывается), либо снижение давления (если постоянно открыт). В трансмиссии неработающий байпас гидротрансформатора увеличивает расход топлива на 8–12% из-за постоянного проскальзывания. В турбонаддуве заклинивший вестгейт может привести к разрушению турбины при превышении давления на 0,3–0,5 бара выше нормы.

Диагностика байпасов требует специфических подходов. Для механических систем проверяют давление срабатывания с помощью манометра (например, в масляном фильтре – подключают к магистрали и замеряют перепад при 2000–3000 об/мин). Электронные байпасы тестируют сканером, сравнивая показания датчиков с эталонными значениями. В турбодвигателях используют дымогенератор для проверки герметичности вестгейта – утечка дыма указывает на неисправность клапана.

Обслуживание байпасов сводится к регулярной замене расходников и контролю герметичности. В масляных системах фильтр с байпасным клапаном меняют каждые 10–15 тыс. км, так как засорение снижает эффективность обхода. В турбонаддуве вестгейт проверяют на наличие нагара каждые 50 тыс. км – отложения приводят к заеданию клапана. Для трансмиссий рекомендуется замена масла с промывкой гидроблока каждые 60 тыс. км, чтобы предотвратить засорение байпасных каналов продуктами износа.

Модернизация байпасных систем часто применяется для тюнинга. В турбодвигателях устанавливают регулируемые вестгейты с более жесткими пружинами (например, 1,5 бара вместо штатных 1,0), что позволяет увеличить наддув без риска разрушения турбины. В трансмиссиях спортивные гидротрансформаторы оснащают байпасами с ранней блокировкой (с 40 км/ч), что улучшает динамику разгона. Однако такие модификации требуют усиления системы охлаждения и использования масел с повышенной термостабильностью, иначе ресурс агрегатов сокращается на 30–40%.

Как байпас регулирует потоки жидкостей и газов в автомобиле

Байпас в автомобильных системах выполняет функцию управляемого обхода основного контура, перенаправляя потоки охлаждающей жидкости, масла или выхлопных газов при достижении критических параметров. Например, в системе охлаждения термостат с байпасным каналом открывает дополнительный путь для антифриза при температуре ниже 85–90°C, предотвращая переохлаждение двигателя. Это снижает износ деталей на 15–20% за счет стабилизации рабочей температуры в диапазоне 90–105°C, оптимальном для большинства бензиновых и дизельных агрегатов.

В турбированных двигателях байпасный клапан (вестгейт) регулирует давление наддува, сбрасывая избыточные выхлопные газы мимо турбины. При превышении заданного давления (обычно 0,8–1,5 бар) клапан открывается, предотвращая детонацию и повреждение поршневой группы. Для точной настройки используют электронные контроллеры, корректирующие момент открытия с шагом 0,05 бар, что критично для двигателей с высокой степенью форсировки (например, в спортивных автомобилях).

В масляных системах байпас защищает фильтр от разрушения при засорении или холодном запуске. При перепаде давления свыше 1,2–1,5 бар (зависит от модели) клапан открывается, пропуская масло напрямую в магистраль. Это исключает масляное голодание, но требует регулярной замены фильтра – каждые 7–10 тыс. км для синтетических масел, иначе байпас будет работать постоянно, снижая эффективность смазки.

Для диагностики байпасных систем используют манометры и сканеры OBD-II. Например, в системе охлаждения падение давления на 0,3 бар ниже нормы при закрытом термостате указывает на неисправность байпасного канала. В турбонаддуве проверяют герметичность вестгейта – утечка газов на 5% снижает мощность на 8–12%. При ремонте рекомендуется использовать оригинальные клапаны или аналоги с идентичными характеристиками открытия (допуск ±0,1 бар).

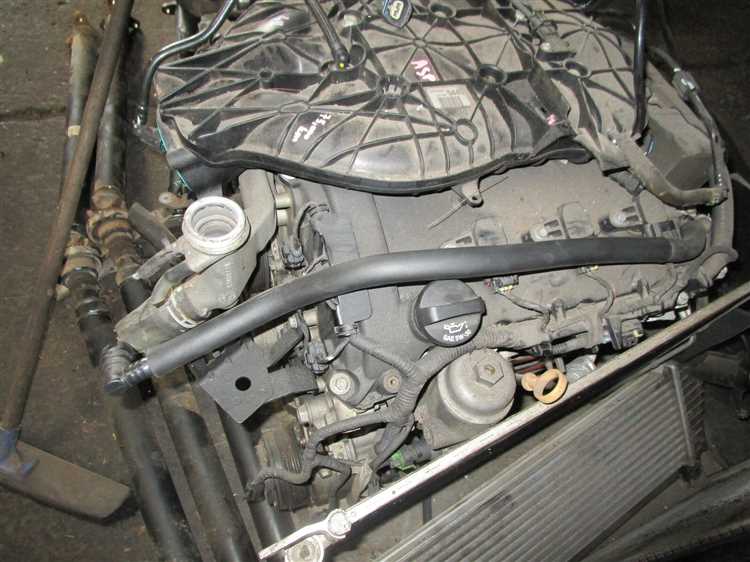

Основные типы байпасов: механические, электрические и гидравлические

Байпасы в автомобильных системах делятся на три ключевых типа, каждый из которых решает специфические задачи. Выбор зависит от условий эксплуатации, требований к точности управления и конструктивных особенностей двигателя или вспомогательных агрегатов. Ниже рассмотрены принципы работы, преимущества и ограничения каждого типа.

Механические байпасы – самые простые и надежные. Они используют физические законы (давление, температуру, механическое усилие) для переключения потоков без участия электроники. Применяются в системах охлаждения, турбонаддува и масляных контурах. Например, в термостатах байпас открывается при достижении заданной температуры охлаждающей жидкости (обычно 80–90°C), перенаправляя поток мимо радиатора. Преимущества: минимальное количество точек отказа, низкая стоимость, независимость от электропитания. Недостатки: ограниченная гибкость регулировки, инерционность срабатывания.

• Клапанные байпасы – работают за счет пружин и мембран, реагирующих на перепад давления. Используются в системах вентиляции картера (PCV) и турбокомпрессорах для сброса избыточного давления.
• Термочувствительные байпасы – содержат восковые или биметаллические элементы, расширяющиеся при нагреве. Применяются в термостатах и масляных радиаторах.
• Гравитационные байпасы – открываются под действием силы тяжести жидкости или газа. Встречаются в простых системах слива конденсата из интеркулеров.

Электрические байпасы управляются ЭБУ или отдельными контроллерами, что позволяет реализовать сложные алгоритмы работы. Они незаменимы в современных двигателях с турбонаддувом, системах рециркуляции отработавших газов (EGR) и электрических водяных насосах. Принцип действия: датчики фиксируют параметры (температуру, давление, обороты), ЭБУ анализирует данные и подает сигнал на исполнительный механизм – электромагнитный клапан или сервопривод. Точность срабатывания достигает ±1–2%, а время реакции – менее 100 мс.

1. Электромагнитные клапаны – переключают потоки за счет электромагнитного поля. Применяются в системах EGR для регулировки количества отработавших газов, возвращаемых во впускной коллектор. Пример: клапан BorgWarner EGR с рабочим напряжением 12 В и временем срабатывания 50 мс.
2. Сервоприводы – используют электродвигатели для плавного изменения положения заслонки или клапана. Встречаются в байпасах турбин с изменяемой геометрией (VGT), где требуется точное управление потоком выхлопных газов.
3. Релейные системы – применяются в байпасах с дискретным управлением (например, переключение между режимами «город/трасса» в системах охлаждения). Просты в реализации, но менее точны.

Гидравлические байпасы используют давление рабочей жидкости для переключения потоков. Они востребованы в системах с высокими нагрузками, где требуется передача значительных усилий без участия электроники. Примеры: гидроусилители руля (ГУР), автоматические коробки передач (АКПП) и системы активного подвески. Работа основана на разнице давлений в контурах, создаваемой насосом или поршнем. Преимущества: высокая надежность при экстремальных нагрузках, возможность передачи больших усилий. Недостатки: сложность диагностики, зависимость от герметичности системы, инерционность.

• Поршневые байпасы – содержат подвижный поршень, перемещающийся под действием давления жидкости. Применяются в АКПП для переключения передач и блокировки гидротрансформатора.
• Золотниковые клапаны – используют скользящий золотник, открывающий или закрывающий каналы. Встречаются в системах ГУР для регулировки усилия на рулевом колесе.
• Мембранные байпасы – работают за счет деформации мембраны под давлением. Применяются в системах охлаждения для защиты от перегрева при резких перепадах нагрузки.

Выбор типа байпаса определяется требованиями к системе. Для простых и надежных решений подойдут механические байпасы, где не нужна высокая точность. Электрические байпасы оптимальны для современных двигателей с турбонаддувом и сложными алгоритмами управления, где критична скорость реакции и адаптивность. Гидравлические системы незаменимы в агрегатах с высокими механическими нагрузками, где электроника может выйти из строя. При проектировании важно учитывать не только функциональность, но и стоимость обслуживания: механические байпасы дешевле в ремонте, электрические требуют диагностики ЭБУ, а гидравлические – регулярной проверки герметичности.

При эксплуатации электрических байпасов рекомендуется периодически проверять целостность проводки и разъемов, особенно в условиях повышенной влажности или вибрации. Для гидравлических систем критически важно использовать жидкости, соответствующие спецификациям производителя (например, ATF для АКПП или PSF для ГУР), и своевременно менять фильтры. Механические байпасы требуют минимального обслуживания, но их работоспособность стоит проверять при каждом ТО – например, термостат на открытие при прогреве двигателя или клапан PCV на отсутствие загрязнений.

В перспективе развития автомобильных систем байпасы будут интегрироваться с системами предиктивной диагностики. Например, электрические байпасы получат возможность самодиагностики с передачей данных в облако, а гидравлические – адаптивные алгоритмы управления давлением на основе анализа износа компонентов. Механические байпасы останутся востребованными в бюджетных и внедорожных автомобилях благодаря своей простоте и устойчивости к экстремальным условиям.
