Как проверить масло акпп пассат б5

Автоматическая коробка передач на Volkswagen Passat B5 (1996–2005 гг.) – агрегат, требующий строгого контроля уровня трансмиссионной жидкости. В отличие от механических коробок, где проверка масла сводится к визуальному осмотру щупа, АКПП на Passat B5 оснащена специальным контрольным отверстием с резьбовой пробкой, расположенным на поддоне. Это означает, что процедура требует не только точного соблюдения температурного режима (50–60°C), но и правильного положения автомобиля – строго горизонтального, без уклонов.

Для проверки понадобятся: шестигранник на 5 мм (для пробки), емкость для слива излишков, диагностический адаптер VAG-COM (или аналог) для контроля температуры ATF через блок управления, а также оригинальное масло VW ATF G 052 162 A2 (или аналог, соответствующий спецификации). Пробка контрольного отверстия находится с правой стороны поддона АКПП – ее легко идентифицировать по отсутствию магнита (в отличие от сливной пробки).

Процесс начинается с прогрева коробки до рабочей температуры: запустите двигатель, переведите селектор в положение «P», проедьте 10–15 км в режиме городского цикла. После этого подключите диагностический адаптер и убедитесь, что температура масла находится в диапазоне 50–60°C. Если показания выше – дайте коробке остыть, если ниже – продолжите прогрев. Только после этого можно приступать к проверке: открутите контрольную пробку и наблюдайте за характером вытекания жидкости.

Нормальный уровень масла – когда из отверстия медленно капает жидкость. Если струя сильная – уровень завышен, если не капает вовсе – недостаточен. В последнем случае доливайте масло через заливную пробку (расположена сверху коробки, рядом с рычагом селектора) до тех пор, пока не начнется капание из контрольного отверстия. Используйте шприц с гибким шлангом или специальный нагнетатель – заливка через воронку невозможна из-за конструктивных особенностей.

Завершающий этап – проверка герметичности пробок и отсутствия подтеков. Момент затяжки контрольной пробки – 15 Н·м, сливной – 25 Н·м. Игнорирование этих значений приводит к срыву резьбы или утечкам. После процедуры сбросьте адаптивные настройки АКПП через диагностический адаптер (группа 02, канал 00) – это обеспечит корректную работу коробки после вмешательства.

Какие инструменты и материалы нужны для проверки масла в АКПП

Для проверки уровня масла в АКПП Volkswagen Passat B5 потребуется щуп с метками «MIN» и «MAX», специфичный для этой модели – артикул VAG 01V 321 453 A или его аналог. Если щуп отсутствует (на некоторых модификациях с коробкой 01V или 01N его нет), понадобится диагностический адаптер VAG-COM с кабелем KKL и программное обеспечение VCDS версии не ниже 22.3, чтобы считать данные с датчика уровня через блок 02 – Transmission. Дополнительно пригодится динамометрический ключ с диапазоном 10–25 Н·м для точного затягивания сливной пробки, если потребуется долив.

Из расходных материалов необходимы: трансмиссионное масло VW ATF G 052 162 A2 (допуск G 052 162) или его прямой аналог ZF Lifeguard 6 – оба соответствуют спецификации VW TL 52162. Для очистки щупа и пробки используйте безворсовую салфетку или техническую ветошь, а для защиты рук – нитриловые перчатки. При работе с горячим маслом обязателен термостойкий поддон ёмкостью не менее 2 литров для сбора возможных подтёков.

Вспомогательные инструменты: фонарик с узким лучом для осмотра труднодоступных зон под капотом, шприц объёмом 100–200 мл с гибким шлангом (для долива масла через отверстие щупа), а также набор шестигранников 5 мм и 6 мм – они потребуются для демонтажа защитного кожуха или доступа к контрольной пробке на некоторых версиях АКПП. Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности, а двигатель прогрет до рабочей температуры 60–80°C – это критично для точности измерений.

Как правильно прогреть коробку передач перед проверкой уровня

Температура масла в АКПП Volkswagen Passat B5 должна достигать 35–45°C для корректной проверки уровня. При более низких значениях показания щупа будут занижены, при высоких – завышены из-за теплового расширения жидкости. Используйте диагностический сканер с поддержкой протокола VAG (например, VCDS) для точного контроля температуры через параметр *002.1* в блоке измерений *02*.

Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Это обеспечит циркуляцию масла по гидротрансформатору и каналам коробки, но не повысит температуру до рабочей. Переведите селектор в положение *D*, удерживая педаль тормоза, и прогрейте коробку в течение 5 минут. Движение на малых оборотах (1500–2000 об/мин) ускорит процесс, но избегайте резких ускорений – они создают локальные перегревы.

Для равномерного прогрева выполните последовательность переключений: *P → R → N → D → N → R → P*, задерживаясь в каждом положении по 10–15 секунд. Это активирует все фрикционы и клапаны, обеспечивая равномерное распределение тепла. В холодное время года (ниже +5°C) увеличьте время прогрева до 10–12 минут, так как вязкость масла при низких температурах выше в 2–3 раза.

Проверка уровня без прогрева приводит к ошибкам до 200–300 мл. Например, при температуре масла +20°C щуп может показывать уровень на 5–7 мм ниже реального, что спровоцирует недолив. Напротив, при +60°C показания будут завышены на 3–4 мм, что чревато переливом и вспениванием жидкости.

Если сканера нет, ориентируйтесь на косвенные признаки: после 10–12 минут работы двигателя на холостом ходу и 5 минут в режиме *D* масло в коробке достигает 30–35°C. Для точности приложите руку к поддону АКПП – он должен быть теплым, но не горячим. Избегайте проверки сразу после длительной поездки: температура масла может превышать +80°C, что исказит результаты.

В таблице ниже приведены временные интервалы прогрева в зависимости от начальной температуры окружающей среды и способа прогрева:

Некоторые владельцы используют метод «прогрева на месте» с периодическим нажатием на педаль газа до 2500 об/мин на 3–5 секунд. Это ускоряет нагрев, но создает риск локального перегрева масла в гидротрансформаторе. Безопаснее прогревать коробку в движении на скорости 40–60 км/ч с плавным разгоном.

После прогрева оставьте двигатель работать на холостом ходу 1–2 минуты, чтобы масло стекало в поддон. Это критично для корректного замера: в противном случае часть жидкости останется в гидроблоке и каналах, занижая показания щупа на 10–15%. Проверку уровня проводите строго в положении *P* при работающем двигателе.

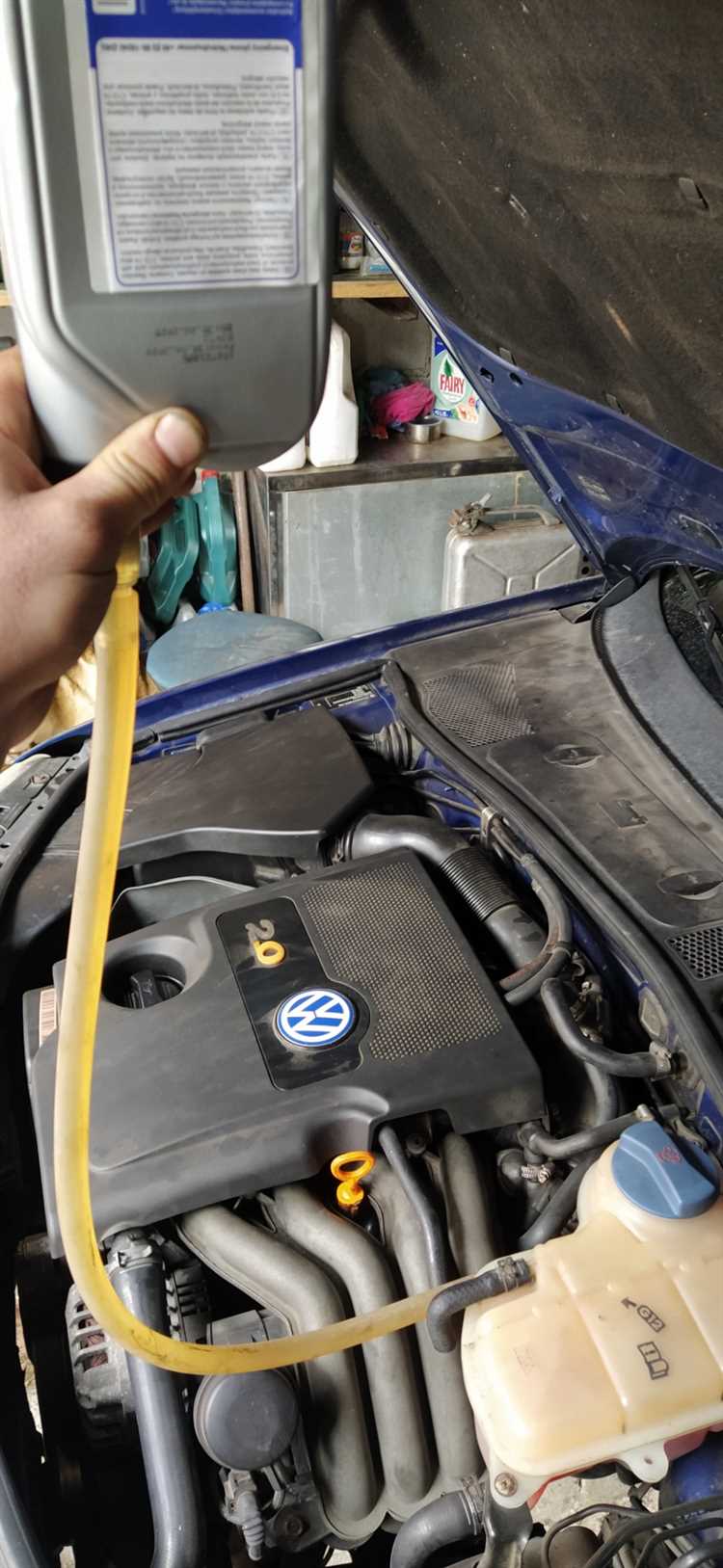

Где находится щуп и как его извлечь без повреждений

Щуп АКПП Volkswagen Passat B5 расположен в моторном отсеке с правой стороны (по ходу движения), ближе к передней части автомобиля. Его рукоятка окрашена в ярко-желтый или оранжевый цвет и имеет характерную форму с надписью «ATF» или «Transmission». Чтобы добраться до него, снимите пластиковую крышку двигателя (если установлена), открутив 2–3 фиксатора под торкс T25 или крестовую отвертку. Щуп вставлен в металлическую трубку диаметром около 10 мм, закрепленную на корпусе коробки передач. Перед извлечением убедитесь, что двигатель прогрет до рабочей температуры (60–80°C), а автомобиль стоит на ровной поверхности с включенным стояночным тормозом.

Для безопасного извлечения щупа потяните его строго вертикально вверх, избегая перекосов – трубка изготовлена из алюминиевого сплава и может деформироваться при боковом усилии. Если щуп не поддается, не применяйте рычаг: капните на основание трубки проникающей смазкой (например, WD-40) и подождите 2–3 минуты. Перед повторной установкой протрите щуп безворсовой салфеткой, чтобы исключить попадание грязи в коробку. После проверки уровня вставляйте щуп до упора, совместив выступ на рукоятке с пазом в трубке – неправильная установка приведет к утечке масла через уплотнительное кольцо.

Как определить правильный уровень масла по меткам на щупе

На щупе АКПП Volkswagen Passat B5 нанесены две ключевые метки: «MIN» и «MAX», а также иногда промежуточные деления. Расстояние между крайними метками обычно составляет 10–15 мм, что соответствует разнице в объеме масла около 0,3–0,5 литра. Уровень должен находиться строго между этими отметками – ниже «MIN» коробка испытывает масляное голодание, выше «MAX» возникает риск вспенивания и перегрева.

Проверку проводите только на прогретой коробке: заведите двигатель, переведите селектор во все положения с задержкой 2–3 секунды, затем установите в «P» и дайте поработать на холостых 2–3 минуты. Температура масла должна быть в пределах 60–80°C – при этой температуре масло расширяется до рабочего объема, и показания будут корректными.

Вытащите щуп, протрите его безворсовой салфеткой и вставьте обратно до упора. При повторном извлечении обратите внимание на след масла: если он ровный и четкий, без пузырьков – уровень в норме. Если след размытый или с воздушными включениями, это указывает на перелив или эмульсию, требующую диагностики.

На некоторых щупах Passat B5 присутствует дополнительная метка «HOT» или «COLD». Первая актуальна только для горячего масла (после поездки), вторая – для холодного (до запуска двигателя). Используйте «HOT» как основной ориентир, так как «COLD» дает приблизительные значения и не учитывает тепловое расширение.

Если уровень ниже «MIN», доливайте масло порциями по 50–100 мл, каждый раз проверяя щуп. Используйте только рекомендованное производителем масло – для Passat B5 это обычно VW ATF G 052 162 или аналоги. Избегайте смешивания разных типов ATF, даже если они визуально схожи.

При переливе выше «MAX» слейте излишки через контрольное отверстие или с помощью шприца с трубкой, вставленной в отверстие щупа. Не полагайтесь на «саморегулирование» – избыток масла приводит к повышенному давлению в системе, ускоренному износу сальников и гидротрансформатора.

Запомните: правильный уровень – это не только метки, но и состояние масла. Если на щупе видны металлические частицы, горелый запах или темный цвет, даже идеальный уровень не гарантирует исправность АКПП. В таких случаях требуется замена масла с промывкой системы или диагностика на специализированном оборудовании.

Что делать, если масло в АКПП ниже или выше нормы

Низкий уровень масла в АКПП Volkswagen Passat B5 (01N/01M) приводит к масляному голоданию гидроблока, подшипников и фрикционов. Симптомы: толчки при переключении, пробуксовка передач, повышенный шум на холодную. Причинами могут быть утечки через сальники приводов, поддон или радиатор охлаждения. Проверьте герметичность системы: осмотрите поддон на наличие подтёков, обратите внимание на состояние уплотнительных колец сливной пробки (артикул VAG N 908 132 02). Если утечка не обнаружена, но уровень стабильно падает – возможен износ гидротрансформатора или внутренних уплотнений.

При недостатке масла доливайте только оригинальное ATF G 052 162 A2 или аналог (например, ZF Lifeguard 6). Процедура:

• Прогрейте коробку до 35–45°C (контролируйте по диагностическому сканеру, например, VCDS).
• Установите селектор в положение «P», заведите двигатель.
• Снимите пробку контрольного отверстия (ключ Torx T40) – масло должно капать тонкой струёй.
• Доливайте через воронку с трубкой в заливное отверстие (расположено рядом с АКБ) порциями по 100–150 мл, проверяя уровень после каждой.

Превышение уровня опасно вспениванием масла, что нарушает работу гидравлики и приводит к перегреву. Симптомы: пена в контрольном отверстии, нестабильное давление, рывки при движении. Причины: перелив при замене, попадание антифриза через радиатор (характерно для B5 с теплообменником). Если уровень выше нормы, слейте излишки через сливную пробку, предварительно подготовив ёмкость объёмом не менее 1 л.

После корректировки уровня проведите адаптацию АКПП. Для этого:

1. Подключите диагностический сканер и выполните базовую настройку (Basic Settings) в блоке 02 – Transmission.
2. Сбросьте счётчик старения масла (функция в VCDS: Adaptation → Channel 01).
3. Совершите тестовую поездку в режиме «D» на скорости 60–80 км/ч в течение 10–15 минут, избегая резких ускорений.

Если после долива или слива симптомы не исчезают, проверьте давление в магистралях с помощью манометра (норма на холостом ходу: 3,5–4,5 бар). Падение давления ниже 2,5 бар указывает на износ насоса или забитый фильтр (артикул VAG 01N 325 429). В этом случае требуется демонтаж поддона и замена фильтрующего элемента с обязательной промывкой магнитов от металлической стружки.

Запомните: уровень масла в АКПП Passat B5 критичен для ресурса коробки. Регулярно проверяйте его каждые 15 000 км, особенно после длительных поездок или буксировки прицепа. Используйте только рекомендованные жидкости – смешивание ATF разных спецификаций (например, G 052 162 A2 и Dexron III) приводит к деградации фрикционных свойств и преждевременному износу. При систематическом падении уровня без видимых утечек обратитесь к специалисту для диагностики гидротрансформатора или внутренних уплотнений.
