Полярность динамика критически важна для корректной работы аудиосистемы. Неправильное подключение приводит к фазовому сдвигу, искажению звука и снижению качества басов. Мультиметр – самый доступный инструмент для проверки, но его эффективность зависит от правильной настройки и техники измерения. В 90% случаев ошибки возникают из-за неверного выбора режима или игнорирования сопротивления динамика.
Стандартные динамики имеют сопротивление от 4 до 8 Ом, а сабвуферы – от 2 до 4 Ом. Мультиметр должен быть переключен в режим измерения сопротивления (Ω) на пределе 20 Ом или ниже. Если прибор показывает «1» или «OL», динамик неисправен или выбран слишком высокий предел. Для проверки полярности потребуется источник постоянного напряжения – даже батарейка на 1,5 В подойдет, но лучше использовать блок питания на 5–12 В.
Первый шаг – определение базового сопротивления. Подключите щупы мультиметра к клеммам динамика: красный к «+», черный к «−». Запомните показания. Второй шаг – кратковременное подключение источника питания: «+» к предполагаемой положительной клемме, «−» к отрицательной. Если диффузор движется вперед, полярность верна. Третий шаг – повторное измерение сопротивления: при правильной полярности оно должно увеличиться на 0,1–0,5 Ом из-за индуктивности катушки.
Если диффузор движется назад, поменяйте полярность подключения. При отсутствии реакции проверьте целостность катушки: сопротивление должно быть стабильным, без скачков. Для динамиков с сопротивлением выше 8 Ом используйте предел 200 Ом. Избегайте длительного подключения источника питания – это может повредить катушку.
Какие инструменты понадобятся для проверки полярности
Для проверки полярности динамика мультиметром нужен цифровой или аналоговый прибор с режимом измерения сопротивления или проверки диодов. Оптимальный выбор – мультиметр с диапазоном измерения сопротивления до 200 Ом, так как сопротивление катушки динамика обычно составляет 4–8 Ом. Модели с автоматическим выбором диапазона упрощают процесс, но ручные тоже подойдут, если правильно выставить предел.
Помимо мультиметра, потребуются щупы с заостренными наконечниками. Стандартные щупы с пластиковыми ручками и металлическими иглами обеспечивают надежный контакт с клеммами динамика. Избегайте щупов с поврежденной изоляцией – это может привести к короткому замыканию или неверным показаниям. Для работы с миниатюрными динамиками удобны щупы с тонкими иглами или специальные зажимы типа «крокодил».
Если динамик уже установлен в устройстве, может понадобиться отвертка или другой инструмент для доступа к его контактам. Для снятия защитной решетки или демонтажа динамика из корпуса используйте крестовую или плоскую отвертку в зависимости от типа крепежа. Пластиковые лопатки помогут избежать повреждения пластиковых защелок при разборке.
В некоторых случаях полезен источник постоянного напряжения низкого уровня – например, батарейка типа AA или AAA на 1,5 В. Она позволяет быстро определить полярность по движению диффузора: при правильном подключении (+ к +, – к –) диффузор выдвинется наружу, при обратном – втянется. Этот метод не требует мультиметра, но менее точен для динамиков с высокой чувствительностью.
Для фиксации результатов проверки пригодится маркер или изолента. После определения полярности клеммы динамика можно пометить, чтобы избежать путаницы при последующем подключении. Используйте яркие цвета (красный для «+», черный или синий для «–») и наносите метки на корпус рядом с контактами, а не на сами провода, чтобы не повредить изоляцию.
При работе с несколькими динамиками или сложными аудиосистемами рекомендуется использовать тестер полярности. Это специализированное устройство генерирует короткий импульс тока и фиксирует фазу сигнала, что исключает ошибки при проверке. Такие приборы особенно актуальны для профессиональных аудиосистем, где синфазность подключения критична для качества звука.
Независимо от выбранных инструментов, перед началом проверки убедитесь в их исправности. Мультиметр должен показывать нулевое сопротивление при замыкании щупов, а батарейка – выдавать стабильное напряжение. Работайте с обесточенным оборудованием, чтобы избежать повреждения динамика или приборов.

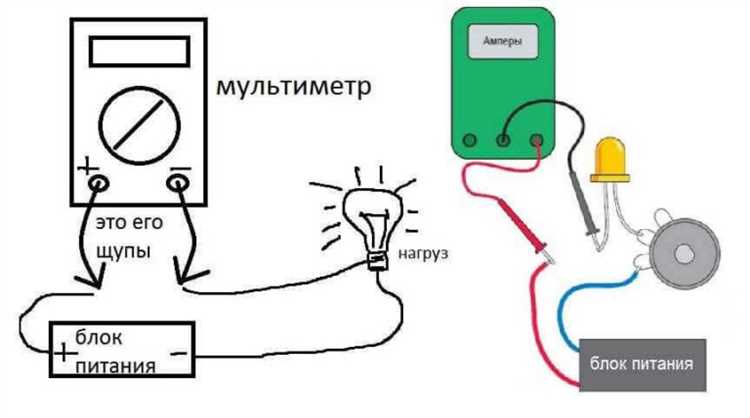

Как правильно подготовить мультиметр к измерениям
Перед началом работы установите мультиметр в режим измерения сопротивления (омметр) с диапазоном 200 Ом или ниже. Большинство моделей, таких как DT-830B или Fluke 17B, имеют отдельный сектор на переключателе с обозначением «Ω». Если динамик имеет импеданс 4–8 Ом, выбирайте минимальный предел, чтобы избежать погрешностей из-за высокого внутреннего сопротивления прибора. На аналоговых мультиметрах (например, Ц4353) выставляйте шкалу «×1» или «×10» в зависимости от ожидаемого значения.
Проверьте состояние щупов: их наконечники должны быть чистыми, без окислов, а провода – без повреждений изоляции. Для точных измерений используйте щупы с позолоченными контактами, так как они обеспечивают минимальное переходное сопротивление. Подключите черный щуп к гнезду «COM», а красный – к гнезду «VΩmA». Убедитесь, что контакты щупов плотно вставлены в разъемы, иначе прибор может показывать нестабильные значения или «1» (перегрузка).
Откалибруйте мультиметр, если это необходимо. Для цифровых моделей закоротите щупы между собой и убедитесь, что прибор показывает «0.00» или значение, близкое к нулю (обычно 0.1–0.5 Ом из-за сопротивления проводов). Если показания отличаются, воспользуйтесь функцией относительного измерения (кнопка «REL» или «Δ») или учтите погрешность при дальнейших расчетах. Аналоговые мультиметры требуют механической корректировки стрелки с помощью регулировочного винта на лицевой панели.
При работе с динамиками учитывайте их конструктивные особенности. Если динамик установлен в корпусе, отсоедините его от усилителя и других компонентов, чтобы исключить влияние параллельных цепей. Для проверки полярности достаточно коснуться щупами клемм динамика на 1–2 секунды – этого хватит для фиксации показаний. Избегайте длительного контакта, так как даже малый ток мультиметра может вызвать смещение диффузора, особенно у низкоомных моделей (2–4 Ом).
В таблице ниже приведены рекомендуемые настройки для разных типов мультиметров при проверке динамиков:
| Тип мультиметра | Режим измерения | Диапазон | Особенности |
|---|---|---|---|
| Цифровой (DT-830B) | Сопротивление (Ω) | 200 Ом | Используйте функцию «REL» для компенсации сопротивления щупов |
| Аналоговый (Ц4353) | Омметр | ×1 или ×10 | Предварительно калибруйте стрелку на «0» при закороченных щупах |
| Профессиональный (Fluke 17B) | Сопротивление (Ω) | Автовыбор или 600 Ом | Включите режим «LowZ» для минимизации влияния помех |

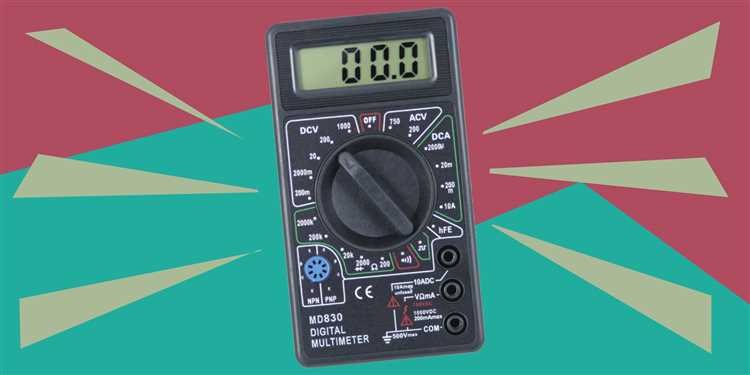

Пошаговая настройка режима проверки динамика
Перед началом проверки убедитесь, что мультиметр поддерживает режим измерения сопротивления (Ω) и имеет предел не менее 200 Ом. Большинство динамиков имеют импеданс от 4 до 8 Ом, поэтому выберите диапазон, перекрывающий эти значения. Если мультиметр автоматический, переключите его в режим «Ω» или «Continuity» – последний часто сопровождается звуковым сигналом, что удобно для быстрой диагностики.
Отключите динамик от усилителя или аудиосистемы. Даже слабый сигнал может исказить показания или повредить мультиметр. Осмотрите клеммы динамика: они должны быть чистыми, без окислов. Если на них есть налёт, аккуратно зачистите контакты мелкозернистой наждачной бумагой или ластиком. Это исключит ложные показания из-за плохого контакта.
- Установите мультиметр на предел измерения 20 Ом. Для динамиков с импедансом 4 Ом этого достаточно, для 8-омных моделей можно выбрать 200 Ом. Избегайте пределов ниже 20 Ом – прибор может показать перегрузку.
- Подключите щупы к клеммам динамика: красный – к «+», чёрный – к «−». Если полярность неизвестна, не имеет значения, но запомните подключение для последующего анализа.
- Зафиксируйте показания. Исправный динамик покажет сопротивление, близкое к номинальному (например, 3,8–4,2 Ом для 4-омного). Если значение равно нулю или бесконечности, обмотка повреждена.
Для проверки полярности переключите мультиметр в режим измерения постоянного напряжения (DCV) на предел 200 мВ или 2 В. Коснитесь щупами клемм динамика и слегка надавите на диффузор пальцем. Если стрелка мультиметра отклонится вправо (или на дисплее появится положительное значение), красный щуп подключён к «+», чёрный – к «−». При обратном отклонении полярность противоположная.
Если динамик не издаёт звук при проверке, но сопротивление в норме, проблема может быть в механической части. Проверьте подвижность диффузора: он должен свободно перемещаться без скрипов и заеданий. Замените динамик, если при нажатии слышны посторонние шумы или сопротивление обмотки нестабильно (прыгает на экране мультиметра).
После проверки отключите щупы и верните мультиметр в режим ожидания или выключите его. Храните прибор в сухом месте, избегая перепадов температур. Для повторных измерений всегда начинайте с калибровки: замкните щупы и убедитесь, что прибор показывает «0» или близкое к нулю значение.
Как определить контакты динамика перед тестированием
Для динамиков в пластиковых или металлических корпусах осмотрите заднюю сторону: производители иногда наносят полярность на диффузородержатель или рядом с контактными площадками. Если надписи стёрты, используйте фонарик – под углом можно заметить остатки маркировки. У автомобильных динамиков плюсовой провод часто подключается к клемме с большим сечением.
У динамиков с разъёмными соединениями (например, типа «Faston») проверьте форму клемм: плюсовая часто имеет прямоугольную форму, а минусовая – квадратную или круглую. В профессиональных аудиосистемах используются разъёмы Neutrik Speakon, где контакты маркируются цифрами: 1+ и 1– для моно, 1+/1– и 2+/2– для стерео.
При работе с многополосными акустическими системами проверяйте каждый динамик отдельно. Высокочастотные (пищалки) и среднечастотные излучатели могут иметь меньшее сопротивление, чем низкочастотные, что влияет на амплитуду сигнала. Для точной диагностики отсоединяйте динамики от кроссовера или усилителя, чтобы исключить влияние параллельных цепей. В таблице ниже приведены типичные значения напряжения при тестировании динамиков разной мощности:
| Тип динамика | Сопротивление (Ом) | Ожидаемое напряжение (мВ) |
|---|---|---|
| Низкочастотный (8 Ом) | 6–8 | 50–150 |
| Среднечастотный (4 Ом) | 3,5–4,5 | 30–100 |
| Высокочастотный (8 Ом) | 6–10 | 20–80 |
Как интерпретировать показания мультиметра при проверке
При измерении сопротивления динамика мультиметр должен показать значение в пределах 2–8 Ом для большинства бытовых моделей. Если на дисплее отображается «OL» или «1» (перегрузка), это указывает на обрыв катушки или неисправность. Для сабвуферов и профессиональных колонок допустимы значения до 16 Ом – сверяйтесь с техническими характеристиками устройства.
Переключите мультиметр в режим измерения постоянного напряжения (DCV) на предел 200 мВ или 2 В. Коснитесь щупами клемм динамика и слегка нажмите на диффузор. Если стрелка отклонится вправо (положительное значение), красный щуп подключен к «+», черный – к «−». Обратное отклонение означает противоположную полярность.
При проверке на переменном токе (ACV) используйте предел 2 В или 20 В. Подключите динамик к источнику слабого сигнала (например, аудиогенератору на 1 кГц). Если мультиметр показывает напряжение без фазовых искажений, полярность соблюдена. Нулевое или хаотичное значение сигнализирует о неверном подключении или повреждении катушки.
Для динамиков с импедансом выше 32 Ом (например, высокочастотные твитеры) мультиметр может показывать сопротивление до 100 Ом. Если значение ниже заявленного на 20% и более, катушка частично замкнута. Проверьте динамик на слух – искажения или отсутствие звука подтвердят неисправность.
При измерении емкости конденсатора в фильтре динамика (если он есть) используйте режим «Cx». Допустимое отклонение от номинала – ±10%. Превышение этого значения указывает на утечку или пробой. Замените конденсатор, если мультиметр показывает «0» или «OL» – это признак короткого замыкания или обрыва.
Если мультиметр пищит в режиме прозвонки, но сопротивление стремится к нулю, между клеммами динамика короткое замыкание. Это критично – катушка повреждена, и устройство подлежит замене. Отсутствие звукового сигнала при нормальном сопротивлении говорит об обрыве цепи.
При проверке полярности в составе акустической системы подключите динамики к усилителю и воспроизведите монофонический сигнал (например, тестовый тон 400 Гц). Если при смене полярности одного из динамиков громкость уменьшается, исходное подключение было правильным. Увеличение громкости указывает на необходимость переподключения.
Запомните: мультиметр не определяет качество звучания, а лишь электрические параметры. Даже при корректных показаниях динамик может издавать дребезг из-за механических повреждений диффузора или магнитной системы. Проверяйте визуально на наличие трещин, деформаций и следов коррозии на контактах.
Типичные ошибки при определении полярности и их устранение
Первая распространённая ошибка – использование мультиметра в режиме измерения сопротивления вместо проверки постоянного напряжения (DCV) на пределе 200 мВ. При подключении щупов к клеммам динамика в этом режиме прибор покажет лишь сопротивление катушки (обычно 4–8 Ом), а не полярность. Решение: переключите мультиметр в режим DCV 200 мВ и слегка надавите на диффузор – при правильном подключении стрелка отклонится в положительную сторону. Если отклонения нет, поменяйте щупы местами.
- Неправильная полярность батареи: При использовании метода с батарейкой (9 В) многие путают «+» и «−», что приводит к ложному результату. Проверьте маркировку батареи и подключайте «+» к предполагаемому «+» динамика – при правильной полярности диффузор выдвинется вперёд. Если он втягивается, поменяйте полярность.
- Игнорирование фазировки в многоканальных системах: При проверке нескольких динамиков в одной акустической системе важно соблюдать единую полярность. Если один из динамиков подключён наоборот, басовые частоты будут гаситься. Используйте генератор низких частот (50–100 Гц) и сравнивайте громкость при синфазном и противофазном подключении – в первом случае звук должен быть заметно громче.
- Загрязнённые или окисленные клеммы: Окислы на контактах создают дополнительное сопротивление, искажая показания мультиметра. Очистите клеммы мелкозернистой наждачной бумагой или спиртом перед проверкой. Для надёжности используйте щупы с острыми наконечниками, чтобы пробить слой окисла.
Практическое применение результатов проверки в сборке аудиосистемы
В автомобильных аудиосистемах ошибка в полярности одного из динамиков может привести к смещению звуковой сцены. Например, если левый передний динамик подключён правильно, а правый – наоборот, стереоэффект нарушится: инструменты и вокал будут казаться исходящими не из центра, а с одной стороны. Это особенно заметно при прослушивании записей с чётким стереоразделением (например, концертных альбомов или саундтреков). Для коррекции достаточно поменять местами провода на клеммах динамика с неправильной полярностью.
При подключении пассивных сабвуферов через усилитель проверка полярности обязательна, если сабвуфер и фронтальные динамики работают в одном частотном диапазоне. Даже небольшое фазовое рассогласование (например, 90 градусов) на частоте 80 Гц снижает выходной уровень баса на 3 дБ. Для проверки можно использовать тестовые треки с синусоидальными сигналами на частоте 50–100 Гц: если при правильной полярности бас звучит громче и плотнее, значит, настройка верна. В противном случае достаточно инвертировать фазу на усилителе или поменять местами провода на сабвуфере.
В домашних кинотеатрах с системой 5.1 или 7.1 неправильная полярность тыловых динамиков искажает эффект объёмного звука. Например, при воспроизведении Dolby Atmos или DTS:X звук, который должен идти сверху или сзади, может «проваливаться» или смещаться в сторону. Для проверки используйте тестовые файлы с движущимися звуковыми объектами (например, пролетающий самолёт). Если траектория звука нарушена, проверьте полярность всех динамиков, начиная с тыловых, так как они чаще всего подключаются длинными кабелями, где проще допустить ошибку.
При сборке портативных колонок или DIY-систем с несколькими динамиками в одном корпусе полярность влияет на эффективность работы фазоинвертора. Если динамики подключены в противофазе, фазоинверторный порт будет работать некорректно: вместо усиления баса на резонансной частоте произойдёт его подавление. Это легко проверить, подключив мультиметр в режиме измерения переменного напряжения к клеммам динамиков при воспроизведении низкочастотного сигнала. Если напряжение на обоих динамиках совпадает по фазе (одновременное отклонение стрелки в одну сторону), полярность верна.
В профессиональных мониторных системах студийного уровня полярность динамиков проверяется с помощью осциллографа или специализированного аудиотестера. Даже минимальное фазовое рассогласование (например, 10–20 градусов) может исказить частотную характеристику системы, что критично при мастеринге или сведении треков. Если осциллографа нет, используйте генератор низкочастотных сигналов (20–200 Гц) и слуховой тест: при правильной полярности звук должен быть максимально чистым и однородным, без «бубнения» или провалов на определённых частотах.
