Стартер генератор что это такое

Стартер-генератор – это комбинированное электромеханическое устройство, объединяющее функции электродвигателя (стартера) и генератора в одном корпусе. В современных автомобилях и гибридных системах он заменяет традиционные раздельные узлы, сокращая массу на 15–20% и повышая КПД до 90% за счет рекуперативного торможения. Основные компоненты: ротор с постоянными магнитами или обмоткой возбуждения, статор с трехфазной обмоткой, инвертор/контроллер и датчики положения ротора (Hall или энкодеры).

Принцип работы основан на обратимости электрических машин: в режиме стартера устройство потребляет ток от аккумулятора (напряжение 12/24/48 В), создавая крутящий момент для запуска ДВС, а после пуска переключается в генераторный режим, обеспечивая зарядку батареи и питание бортовой сети. Переход между режимами занимает менее 50 мс благодаря бесконтактной коммутации силовых ключей IGBT или MOSFET. В гибридных системах стартер-генератор также выполняет функцию электродвигателя для движения на малых скоростях (до 30–40 км/ч), снижая расход топлива на 8–12%.

Назначение стартер-генератора выходит за рамки простого запуска двигателя. В автомобилях с системой «старт-стоп» он обеспечивает мгновенный повторный пуск ДВС (до 500 000 циклов за срок службы), а в электромобилях с расширенным диапазоном (EREV) – генерацию энергии для подзарядки тяговой батареи. Ключевые преимущества: снижение механических потерь (нет ременного привода), повышенная надежность (ресурс до 300 000 км) и возможность интеграции с системами рекуперации. Для корректной работы критически важны параметры контроллера: частота ШИМ (10–20 кГц), точность регулирования тока (±1%) и защита от перенапряжений (до 60 В).

При выборе стартер-генератора обращайте внимание на совместимость с бортовым напряжением (12 В для легковых авто, 48 В для гибридов), максимальный крутящий момент (от 50 до 300 Н·м) и тип охлаждения (жидкостное или воздушное). Для диагностики используйте сканеры с поддержкой протокола CAN FD или LIN, проверяя коды ошибок P0A7A–P0A7F (неисправности инвертора) и P0A90–P0A94 (проблемы с датчиками). Регулярное обслуживание включает проверку сопротивления обмоток (0,1–0,5 Ом) и состояния подшипников (зазор не более 0,05 мм).

Стартер-генератор: устройство, принцип работы и назначение

Принцип работы стартер-генератора основан на обратимости электрических машин: в режиме стартера устройство преобразует электрическую энергию аккумулятора в механическую для запуска двигателя внутреннего сгорания (ДВС), а в режиме генератора – механическую энергию вращения коленвала в электрическую для питания бортовой сети и зарядки батареи. Переключение между режимами осуществляется электронным блоком управления (ЭБУ) через силовой инвертор, который изменяет направление тока в обмотках. Например, в автомобилях с системой «старт-стоп» (Volkswagen BlueMotion) стартер-генератор обеспечивает мгновенный повторный запуск ДВС за 0,2–0,3 секунды, что снижает расход топлива на 5–8% в городском цикле.

Назначение стартер-генератора выходит за рамки простого запуска двигателя. В гибридных силовых установках он выполняет роль электродвигателя для движения на малых скоростях (до 50 км/ч), рекуперативного торможения (возврат до 30% кинетической энергии в батарею) и поддержания оптимальных оборотов ДВС. В авиации, например, в системах More Electric Aircraft (MEA), стартер-генераторы заменяют гидравлические и пневматические приводы, снижая массу самолета на 150–200 кг и повышая КПД на 10–12%. В промышленности устройства применяются в системах резервного питания и ветрогенераторах для стабилизации выходного напряжения.

Ключевые компоненты стартер-генератора включают: ротор с постоянными магнитами (NdFeB с индукцией до 1,2 Тл) или электромагнитным возбуждением, статор с распределенной обмоткой (медный провод сечением 1,5–2,5 мм²), датчики положения ротора (Hall-эффект или резольверы) и силовой инвертор на IGBT-транзисторах с рабочим напряжением 48–800 В. Для защиты от перегрева используются термодатчики (NTC-резисторы) и принудительное жидкостное охлаждение с расходом теплоносителя 5–8 л/мин. В высоконагруженных системах, таких как спортивные автомобили (Porsche 918 Spyder), применяются керамические подшипники и обмотки с изоляцией класса H (до 180°C).

При выборе стартер-генератора для конкретного применения учитывают: номинальную мощность (от 3 кВт в легковых автомобилях до 250 кВт в грузовиках и самолетах), рабочее напряжение (12/24/48 В для авто, 270/540 В для авиации), максимальный крутящий момент (до 500 Н·м в дизельных двигателях) и КПД (85–95% в зависимости от нагрузки). Для гибридных систем критичен диапазон рабочих оборотов: например, в Toyota Prius стартер-генератор MG1 работает в диапазоне 0–10 000 об/мин, а MG2 – 0–13 500 об/мин. При интеграции в существующие системы важно обеспечить совместимость с ЭБУ и CAN-шиной, а также предусмотреть защиту от перенапряжений (до 1000 В в аварийных режимах) и коротких замыканий.

Обслуживание стартер-генератора требует регулярной проверки состояния подшипников (замена каждые 100 000 км или 2000 моточасов), контроля сопротивления изоляции обмоток (не менее 10 МОм при 500 В) и чистоты контактных соединений. В системах с жидкостным охлаждением необходимо следить за уровнем и качеством теплоносителя (антифриз на основе этиленгликоля с ингибиторами коррозии), а также герметичностью контура. При эксплуатации в условиях низких температур (-40°C) рекомендуется использовать стартер-генераторы с подогревом обмоток или предпусковыми устройствами, так как вязкость смазки в подшипниках увеличивается в 5–7 раз, что может привести к заклиниванию ротора.

Из каких основных компонентов состоит стартер-генератор

Стартер-генератор объединяет функции электродвигателя и генератора в одном агрегате, что требует специфической конструкции. Ротор – ключевой элемент, выполняющий роль якоря в стартерном режиме и индуктора в генераторном. Изготавливается из электротехнической стали с пазами для обмоток, которые чаще всего выполняются медным проводом с изоляцией класса H (до 180°C). В высокооборотных моделях применяют магниты из редкоземельных сплавов (например, NdFeB) для повышения КПД до 95% и снижения массы на 20–30%.

Статор представляет собой неподвижную часть с трехфазной обмоткой, размещенной в пазах шихтованного сердечника. Обмотки соединяются по схеме «звезда» или «треугольник» в зависимости от рабочего напряжения (12/24/48 В). Для снижения потерь на вихревые токи сердечник набирают из пластин толщиной 0,35–0,5 мм с лаковым покрытием. В современных образцах используют обмотки с концентрированными катушками, что сокращает длину лобовых частей на 15% и повышает компактность.

Корпус выполняет не только защитную, но и теплоотводящую функцию. Изготавливается из алюминиевых сплавов (например, АК12) с ребрами охлаждения или литым оребрением. В мощных системах (свыше 10 кВт) применяют жидкостное охлаждение с интегрированными каналами в корпусе. Крепежные фланцы рассчитываются на вибрационные нагрузки до 20g, а герметизация обеспечивается резиновыми уплотнениями или анаэробными герметиками (Loctite 515).

Подшипниковый узел критичен для ресурса устройства. Используются шариковые или роликовые подшипники с консистентной смазкой (например, Mobil Polyrex EM 103), рассчитанные на частоты вращения до 15 000 об/мин. В тяжелых условиях эксплуатации (пыль, влага) устанавливают подшипники с защитными шайбами (ZZ) или лабиринтными уплотнениями. Срок службы узла увеличивают за счет предварительного натяга подшипников на 5–10 мкм для компенсации теплового расширения.

Электронный блок управления (ЭБУ) координирует переключение между режимами стартера и генератора. Включает силовой инвертор на IGBT- или MOSFET-транзисторах (например, Infineon FF600R12ME4), микроконтроллер (STM32F4 или аналоги) и датчики положения ротора (датчики Холла или энкодеры). Для защиты от перенапряжений применяют TVS-диоды (1,5KE30CA) и варисторы, а гальваническая развязка обеспечивается оптопарами (HCPL-316J). Программное обеспечение реализует алгоритмы векторного управления с частотой ШИМ до 20 кГц.

Токосъемный узел обеспечивает передачу энергии между вращающимися и неподвижными частями. В стартер-генераторах используют щеточно-коллекторный механизм (для маломощных моделей) или бесконтактные токосъемники на основе вращающихся трансформаторов. Щетки изготавливают из электрографита (марки ЭГ-14) или металлографита (МГС-7) с удельным сопротивлением 10–50 мкОм·м. Для снижения износа применяют покрытие контактных колец серебром или родием толщиной 5–10 мкм, что продлевает ресурс до 5 000 моточасов.

Как стартер-генератор переключается между режимами запуска и генерации

Переключение между режимами стартера и генератора в интегрированных устройствах основано на изменении направления потока энергии и управлении электромагнитными полями. В момент запуска двигателя стартер-генератор работает как электродвигатель, потребляя ток от аккумуляторной батареи (обычно 12 В или 48 В в современных системах) и преобразуя его в механическую энергию вращения коленчатого вала. Для этого контроллер подает напряжение на обмотки статора, создавая вращающееся магнитное поле, которое взаимодействует с ротором, приводя его в движение. Типичный ток потребления в режиме стартера составляет 200–600 А в зависимости от мощности двигателя и температуры окружающей среды.

Ключевую роль в переключении играет силовой электронный блок управления (ECU), который анализирует сигналы с датчиков положения коленвала (например, датчик Холла или индуктивный) и частоты вращения. При достижении двигателем пороговой частоты вращения (обычно 300–500 об/мин для бензиновых и 200–400 об/мин для дизельных агрегатов) ECU инициирует переход в режим генерации. Для этого отключается подача тока на обмотки статора от аккумулятора, а ротор, продолжая вращаться за счет инерции двигателя, начинает индуцировать переменное напряжение в обмотках.

Процесс переключения требует точной синхронизации, чтобы избежать скачков напряжения или механических нагрузок на систему. В современных стартер-генераторах с бесщеточной конструкцией (например, на основе синхронных машин с постоянными магнитами) переключение происходит за 50–150 мс благодаря быстродействию полупроводниковых ключей (IGBT или MOSFET). В щеточных системах время перехода может достигать 200–300 мс из-за инерционности механических контактов и коммутационных процессов.

• В режиме генерации выпрямительный мост преобразует переменное напряжение в постоянное (13,8–14,4 В для 12-вольтовых систем), которое подается на бортовую сеть и заряжает аккумулятор. При этом ECU регулирует ток возбуждения ротора, чтобы поддерживать стабильное выходное напряжение независимо от нагрузки.
• Если частота вращения двигателя падает ниже критического уровня (например, при остановке), контроллер автоматически переводит устройство обратно в режим стартера, предотвращая разряд аккумулятора через обмотки.
• В гибридных системах (например, в автомобилях с системой Start-Stop) переключение может происходить до 10–15 раз за минуту, что требует высокой износостойкости подшипников и обмоток.

Температурные условия влияют на эффективность переключения: при низких температурах (−20°C и ниже) сопротивление обмоток увеличивается на 20–30%, что требует корректировки тока возбуждения. В таких случаях ECU может временно повышать напряжение питания стартера до 16–18 В для компенсации потерь. В жарких условиях (+50°C и выше) контроллер ограничивает ток, чтобы избежать перегрева обмоток и полупроводниковых элементов.

Для диагностики корректности переключения используются специализированные сканеры, считывающие коды ошибок (например, P0A7F – «Неисправность цепи стартер-генератора»). Признаками неполадок могут быть:

1. Задержка запуска двигателя более 1,5 с.
2. Пульсации напряжения в бортовой сети свыше 0,5 В.
3. Повышенный шум или вибрация при работе устройства.

В таких случаях рекомендуется проверить состояние силовых кабелей, целостность изоляции обмоток (сопротивление должно быть в пределах 0,1–0,5 Ом) и работоспособность датчиков положения.

Оптимизация алгоритмов переключения позволяет снизить расход топлива на 3–7% за счет более эффективного использования энергии рекуперации. Например, в системах с рекуперативным торможением стартер-генератор переходит в режим генерации при снижении скорости, преобразуя кинетическую энергию в электрическую и заряжая аккумулятор. При этом контроллер учитывает степень заряда батареи (SOC) и температуру, чтобы избежать перезаряда или глубокого разряда.

Какие типы электродвигателей применяются в стартер-генераторах

В стартер-генераторах используются преимущественно три типа электродвигателей: асинхронные, синхронные с постоянными магнитами (СДПМ) и вентильные (бесколлекторные). Выбор зависит от требований к КПД, массогабаритным характеристикам, диапазону рабочих оборотов и стоимости системы. Асинхронные двигатели чаще встречаются в бюджетных решениях из-за простоты конструкции и низкой цены, но уступают по эффективности на высоких оборотах.

Синхронные двигатели с постоянными магнитами (СДПМ) – наиболее распространённый вариант в современных стартер-генераторах для гибридных и электрических транспортных средств. Они обеспечивают высокий КПД (до 95–97%), компактные размеры и широкий диапазон регулирования скорости. Неодимовые магниты (NdFeB) позволяют снизить массу ротора на 30–40% по сравнению с электромагнитными аналогами, но чувствительны к перегреву (температурный предел – 150–200°C).

Вентильные двигатели (BLDC/PMSM) – подтип СДПМ с электронной коммутацией обмоток. Их ключевое преимущество – отсутствие механического коллектора, что повышает надёжность и снижает потери на трение. Применяются в системах с высокими требованиями к динамике (например, в спортивных гибридах), где критична мгновенная отдача мощности. Однако для работы требуют сложных контроллеров с датчиками положения ротора (энкодеры или датчики Холла), что увеличивает стоимость.

Асинхронные двигатели с короткозамкнутым ротором используются в стартер-генераторах для дизельных генераторных установок и тяжёлой техники. Их достоинства – устойчивость к перегрузкам, простота обслуживания и возможность работы в режиме генератора без дополнительных переключений. Однако на низких оборотах КПД падает до 70–80%, а пусковые токи в 5–7 раз превышают номинальные, что требует усиленной силовой электроники.

Реже применяются синхронные реактивные двигатели (SynRM) и индукторные машины с переменным магнитным сопротивлением (SRM). SynRM обладают высоким КПД (до 93%) и не требуют редкоземельных магнитов, но уступают СДПМ по удельной мощности. SRM отличаются прочностью ротора и устойчивостью к высоким температурам, но генерируют значительные пульсации момента, что ограничивает их использование в прецизионных системах.

Для стартер-генераторов с напряжением 48 В (микрогибриды) часто выбирают вентильные двигатели мощностью 10–20 кВт. Их преимущества:

• низкие потери в режиме генерации (до 90% эффективности при частичных нагрузках);
• возможность рекуперативного торможения с высокой отдачей энергии;
• совместимость с литий-ионными аккумуляторами благодаря плавному регулированию тока.

При проектировании стартер-генераторов для авиационных и морских применений предпочтение отдают СДПМ с жидкостным охлаждением. Это связано с необходимостью работы в экстремальных условиях (температуры от -50 до +120°C, вибрации до 20g). Для снижения массы используют композитные материалы в корпусе и обмотках с изоляцией класса H (до 180°C). В таких системах критично соблюдение баланса между плотностью мощности и тепловыделением – превышение температуры на 10°C сокращает срок службы магнитов на 50%.

Выбор типа двигателя определяется спецификой применения:

1. Для массового автотранспорта – СДПМ или BLDC с воздушным охлаждением и контроллерами на базе SiC-полупроводников.
2. Для промышленных генераторов – асинхронные машины с частотным регулированием.
3. Для спецтехники – SRM или SynRM с усиленной механической частью.
4. Для авиации – высокооборотные СДПМ с интегрированными датчиками температуры и вибрации.

Ключевые критерии: удельная мощность (кВт/кг), диапазон рабочих оборотов (например, 0–12 000 об/мин для гибридных автомобилей) и стоимость жизненного цикла.

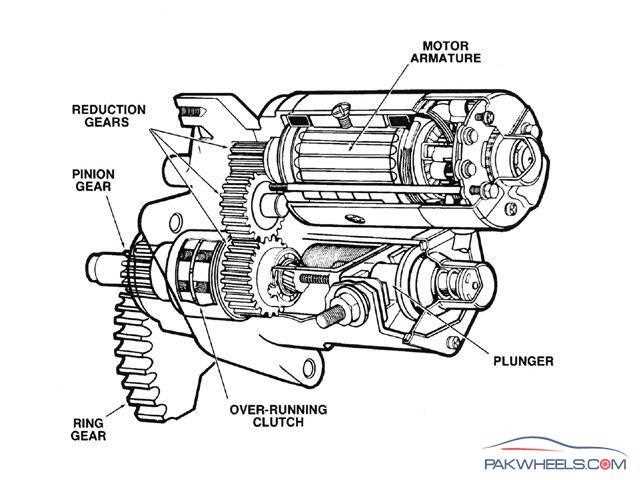

Почему стартер-генератор экономит пространство в автомобиле

Стартер-генератор интегрирует функции двух отдельных агрегатов – стартера и генератора – в одном корпусе, что сокращает занимаемый объём на 30–40% по сравнению с традиционной компоновкой. В классической схеме стартер крепится к картеру двигателя, а генератор – на отдельном кронштейне с ременным приводом, что требует дополнительных 5–7 литров подкапотного пространства. В гибридных и микрогибридных системах стартер-генератор монтируется непосредственно на маховик или коленчатый вал, исключая необходимость в отдельном ременном приводе и кронштейнах. Это особенно критично для малолитражных автомобилей, где каждый кубический сантиметр влияет на компоновку салона или багажника.

Устранение ремня привода генератора и связанных с ним натяжных роликов высвобождает до 150 мм длины моторного отсека, что позволяет сместить радиаторы или аккумулятор ближе к передней части, улучшая распределение массы. В электромобилях с системой рекуперации стартер-генератор часто встраивается в трансмиссию, занимая пространство, эквивалентное одному подшипниковому узлу. Производители, такие как Valeo и Bosch, предлагают компактные решения с осевым размером менее 80 мм, что на 60% меньше суммарной длины стартера и генератора в сборе.

Экономия пространства достигается также за счёт сокращения количества электрических разъёмов и силовой проводки. В стандартной схеме стартер и генератор требуют отдельных кабелей сечением 25–50 мм², тогда как стартер-генератор подключается через единый высоковольтный разъём, снижая вес проводки на 1,2–1,8 кг. Это упрощает прокладку жгутов и уменьшает риск коротких замыканий, что особенно актуально для автомобилей с ограниченным пространством в моторном отсеке, например, в моделях с поперечным расположением двигателя.
