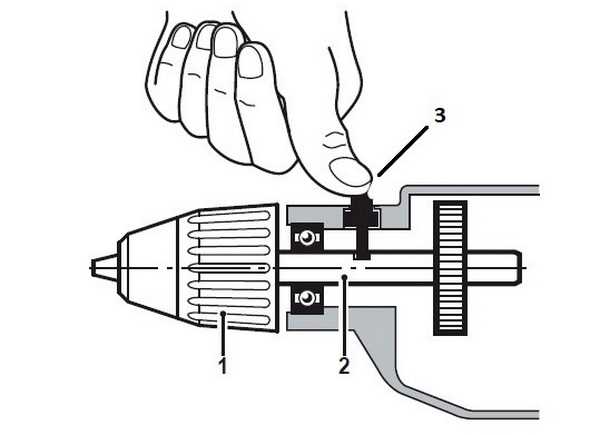

Блокировка шпинделя – это механизм, предотвращающий вращение патрона при замене оснастки или регулировке крутящего момента. В большинстве современных шуруповертов она реализована в виде кнопки или рычага, расположенного рядом с патроном или на корпусе инструмента. При активации блокировки фиксирующий элемент (обычно металлический штифт или зубчатая муфта) входит в зацепление с шестерней редуктора, останавливая вращение вала.
Основная функция механизма – безопасность и удобство. Без блокировки патрон может проворачиваться под действием остаточного момента, что затрудняет установку бит или сверл. В профессиональных моделях (например, DeWALT DCD796 или Makita DDF485) блокировка срабатывает автоматически при остановке двигателя, тогда как в бюджетных вариантах требуется ручное нажатие. Некоторые производители интегрируют систему в курок, как у Bosch GSR 18V-60, где блокировка активируется при полном отпускании триггера.
При выборе шуруповерта обращайте внимание на тип блокировки. Механическая (кнопочная) надежнее, но требует дополнительного действия, тогда как автоматическая ускоряет работу, но может изнашиваться быстрее. В инструментах с бесщеточными двигателями (например, Milwaukee M18 FUEL) блокировка часто совмещена с электронной системой стабилизации оборотов, что снижает риск случайного прокручивания патрона. Для интенсивного использования рекомендуется выбирать модели с металлическим фиксатором – пластиковые аналоги ломаются при частых заменах оснастки.
Неправильная эксплуатация блокировки приводит к поломкам. Не прилагайте чрезмерных усилий при затяжке патрона с активированной блокировкой – это может повредить шестерни редуктора. В шуруповертах с быстрозажимным патроном (как у Metabo BS 18 LTX) блокировка необходима только для замены бит; при сверлении её лучше отключать, чтобы избежать перегрева механизма. Если блокировка перестала срабатывать, проверьте состояние фиксирующего штифта – заклинивание часто вызвано попаданием пыли или стружки.

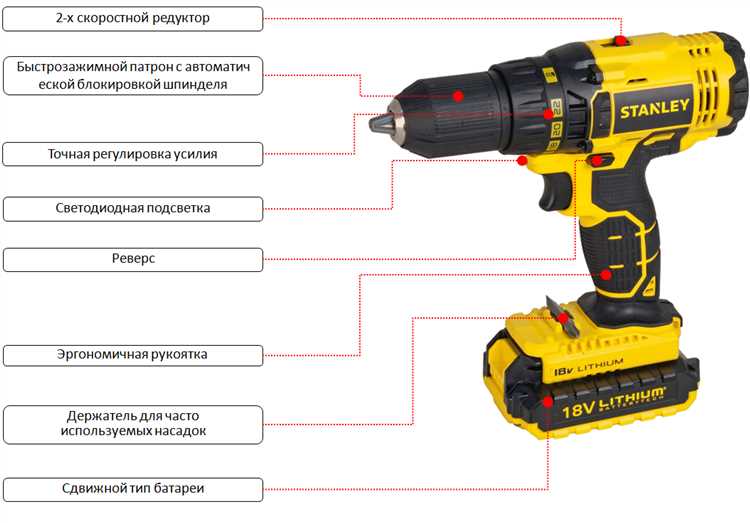

Как работает механизм блокировки шпинделя в разных моделях шуруповертов
В большинстве аккумуляторных шуруповертов бюджетного сегмента (например, DeWALT DCD771, Makita DF333DWYE) блокировка шпинделя реализована через механический стопор, срабатывающий при нажатии кнопки на корпусе. При активации подпружиненный штифт входит в паз на валу редуктора, фиксируя его неподвижно. Такая конструкция позволяет быстро менять оснастку одной рукой, но требует точного совмещения пазов – при износе механизма возможны заедания. Производители рекомендуют смазывать штифт силиконовой смазкой каждые 50 часов работы, чтобы избежать коррозии.
В профессиональных моделях (Bosch GSR 18V-60 C, Milwaukee M18 FUEL) часто применяется автоматическая блокировка, срабатывающая при остановке двигателя. Здесь используется электромагнитная муфта или обгонная муфта с фрикционными дисками, которые зажимают шпиндель при отсутствии вращения. Преимущество – отсутствие необходимости нажимать кнопку, но при работе с вязкими материалами (например, смолой) муфта может не сработать из-за остаточного крутящего момента. В таких случаях инструкции предписывают удерживать патрон рукой в течение 2–3 секунд после выключения.
В ударных шуруповертах (Metabo SB 18 LTX BL Q I, Hitachi DV18DGL) блокировка шпинделя интегрирована с ударным механизмом. При активации стопора специальная собачка блокирует не только вращение, но и осевое перемещение шпинделя, предотвращая случайное срабатывание ударного режима во время смены бит. Однако из-за высоких нагрузок ресурс таких механизмов ниже – в среднем 1500–2000 циклов блокировки. Владельцам рекомендуется избегать резких нажатий на кнопку стопора, особенно при затяжке саморезов с усилием свыше 50 Н·м.
В шуруповертах с бесщеточными двигателями (Ryobi R18ID3, AEG BSB 18CBL) блокировка часто управляется электроникой. При нажатии кнопки контроллер отключает питание двигателя и активирует тормозную систему, останавливая шпиндель за 0,3–0,5 секунды. Затем механический фиксатор (обычно шариковый или кулачковый) входит в зацепление. Такая схема снижает износ, но при разряженном аккумуляторе блокировка может не сработать – в руководствах указано минимальное напряжение для корректной работы (например, 14,4 В для 18-вольтовых моделей).
В редких случаях, как у Festool C 18/15, используется двухступенчатая блокировка: первая ступень – мягкий тормоз двигателя, вторая – жесткая фиксация шпинделя металлическим штифтом. Это позволяет сначала плавно остановить вращение, а затем надежно зафиксировать вал для смены оснастки. Такая система увеличивает срок службы редуктора, но требует периодической регулировки зазора между штифтом и валом (каждые 6 месяцев при интенсивной эксплуатации).
В сетевых шуруповертах (Interskol ДШ-10/320Э2, Зубр ЗСШ-300-2) блокировка шпинделя часто реализована через муфту сцепления, которая размыкает кинематическую цепь при нажатии кнопки. Преимущество – простота конструкции, недостаток – повышенный износ фрикционных элементов при частой смене бит. Для продления ресурса рекомендуется использовать оснастку с шестигранным хвостовиком 1/4″, а не биты с круглым сечением, так как последние создают дополнительную нагрузку на механизм фиксации.
Когда и зачем нужно блокировать шпиндель при работе с крепежом
Блокировка шпинделя необходима при ручной затяжке или ослаблении крепежа, когда требуется максимальный контроль над усилием. Например, при установке мебельных петель или сборке каркасов из ДСП: патрон фиксируется, чтобы предотвратить прокручивание биты в момент приложения силы. Это критично для саморезов диаметром от 4 мм и выше – без блокировки шпинделя риск срыва шлица увеличивается на 30–40%, особенно при работе с закаленными или оцинкованными крепежными элементами.
Второй ключевой сценарий – замена оснастки. При смене бит, сверл или насадок блокировка исключает случайное вращение патрона, что снижает травмоопасность. Особенно актуально для шуруповертов с быстрозажимным патроном: без фиксации шпинделя усилие при затяжке может достигать 15–20 Н·м, что приводит к заклиниванию или повреждению резьбы. Для моделей с шестигранным хвостовиком (например, DeWalt DCD796) блокировка обязательна при установке адаптеров или переходников.
- При работе с хрупкими материалами (гипсокартон, пластик, МДФ): блокировка позволяет дозировать усилие вручную, избегая перетяжки и растрескивания. Допустимый момент затяжки для гипсокартона – 2–3 Н·м, что сложно контролировать без фиксации шпинделя.
- При использовании ударных насадок (например, для демонтажа ржавых болтов): блокировка предотвращает передачу вибрации на патрон, продлевая срок службы инструмента.
- При калибровке ограничителя крутящего момента: фиксация шпинделя позволяет точно выставить нужное значение без риска смещения регулятора.
Игнорирование блокировки шпинделя в перечисленных случаях ведет к преждевременному износу инструмента и браку в работе. Например, при частой смене бит без фиксации ресурс патрона сокращается на 20–25% из-за микродеформаций резьбы. Для профессиональных моделей (Makita DF333D, Bosch GSR 12V-15) производители рекомендуют использовать блокировку при каждом втором цикле замены оснастки.
Основные признаки неисправности блокировки шпинделя и способы диагностики
Первый признак – самопроизвольное проворачивание патрона при попытке затянуть или ослабить крепёж. Если шпиндель не фиксируется при нажатии кнопки блокировки, слышен характерный щелчок, но патрон продолжает вращаться, проблема кроется в износе стопорного механизма или поломке пружины. Другой симптом – затруднённое переключение режимов: при активации блокировки инструмент не реагирует на нажатие курка, либо патрон блокируется только при определённом положении. В бюджетных моделях часто ломается пластиковый фиксатор, в профессиональных – изнашиваются металлические штифты. Для диагностики снимите корпус и осмотрите механизм: трещины на пластиковых деталях, сломанные зубцы или деформированная пружина указывают на неисправность. Проверьте работу блокировки под нагрузкой – если патрон проворачивается при усилии свыше 5 Н·м, требуется замена деталей.
Второй способ диагностики – тест на люфт. Зажмите в патроне шестигранный ключ и попробуйте покачать его в стороны: при исправной блокировке люфт не должен превышать 1–2 мм. Если ключ болтается сильнее, стопорный механизм изношен или загрязнён. Очистите детали от пыли и смажьте силиконовой смазкой – иногда это восстанавливает работоспособность. При отсутствии эффекта замените стопорный штифт или весь блокировочный узел. В моделях с электронной блокировкой проверьте контакты кнопки мультиметром: сопротивление в нажатом состоянии должно быть близко к нулю. Если показания скачут или превышают 1 Ом, кнопка неисправна.
Пошаговая инструкция по замене или ремонту блокирующего механизма
Отключите шуруповерт от источника питания и извлеките аккумулятор. Снимите патрон, зажав его в тисках и вращая шпиндель против часовой стрелки ключом на 13 мм или шестигранником (зависит от модели). Если патрон не поддается, нанесите на резьбу проникающую смазку WD-40 и выждите 10–15 минут. Осмотрите блокирующий механизм: чаще всего он состоит из стального шарика, пружины и фиксирующей втулки, расположенных в корпусе редуктора.
Для доступа к механизму разберите редуктор. Открутите винты крепления корпуса (обычно 4–6 штук под крестовую отвертку или Torx T10–T20). Аккуратно разъедините половины корпуса, избегая резких движений – провода датчика или кнопки могут быть подключены напрямую. Найдите блокирующий узел: шарик должен свободно перемещаться в пазу, а пружина – сжиматься без деформаций. Если шарик заклинило, извлеките его тонкой отверткой или пинцетом, очистите от грязи и смажьте литиевой смазкой.
При износе пружины или втулки замените детали. Новая пружина должна соответствовать оригинальной по жесткости (диаметр проволоки 0,5–0,8 мм, длина 8–12 мм). Втулку извлеките, поддев отверткой, и установите новую, совместив пазы с выступами в корпусе. Перед сборкой нанесите на все подвижные элементы тонкий слой консистентной смазки (например, Mobilgrease XHP 222). Соберите редуктор в обратном порядке, убедившись, что шарик попадает в лунку на шпинделе при нажатии.
Проверьте работу механизма до установки патрона. Вращайте шпиндель рукой: блокировка должна срабатывать четко, без люфта. Если фиксация слабая, подберите пружину с большей жесткостью или увеличьте предварительное сжатие, подложив шайбу толщиной 0,3–0,5 мм. Установите патрон, затянув его с усилием 15–20 Н·м. Подключите аккумулятор и протестируйте шуруповерт на холостом ходу – блокировка должна удерживать шпиндель при попытке провернуть его вручную.

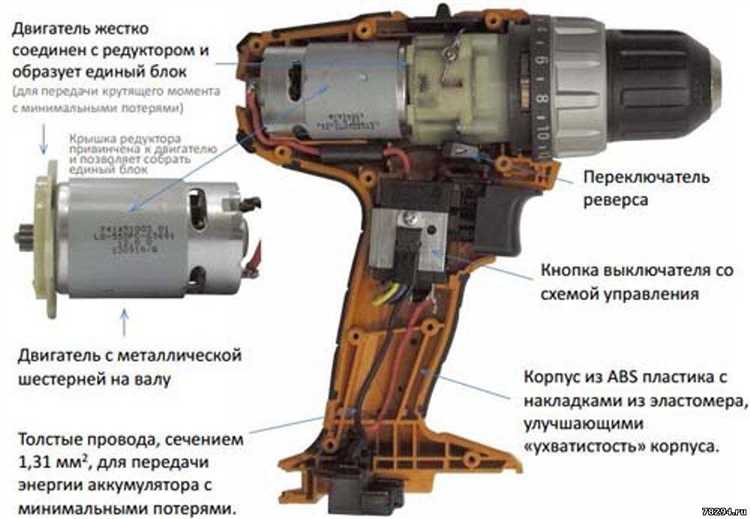

Какие инструменты и расходники понадобятся для обслуживания блокировки
Для разборки и обслуживания механизма блокировки шпинделя потребуется набор отвёрток с магнитными наконечниками. Оптимальный выбор – крестовые PH2 и плоские SL4 или SL5, так как большинство шуруповёртов используют винты именно этих типоразмеров. Избегайте дешёвых отвёрток с неточной заточкой: они могут сорвать шлицы, особенно на закисших креплениях. Для моделей с шестигранными винтами (например, в некоторых аккумуляторных дрелях-шуруповёртах) пригодится ключ TORX T10 или T15.
Смазка – ключевой расходник при обслуживании блокировки. Подойдёт консистентная смазка на литиевой основе с высокой адгезией, например, Liqui Moly LM 47 или Molykote PG-65. Эти составы устойчивы к вымыванию и не теряют свойств при нагреве до 120°C. Для редукторов с пластиковыми шестернями лучше использовать специализированные смазки типа Super Lube 21030, предотвращающие износ полимерных деталей. Избегайте универсальных WD-40 или графитовых смазок – они не обеспечивают долговременной защиты.
Для очистки механизма от старой смазки и абразивных частиц понадобятся безворсовые салфетки и очиститель контактов. Подойдёт CRC Contact Cleaner или Kontakt 60 – они быстро испаряются, не оставляя следов. При сильном загрязнении используйте мягкую кисть с натуральной щетиной (например, из конского волоса) или зубную щётку с жёсткостью «medium». Ацетон и спиртовые растворители применять не рекомендуется: они могут повредить пластиковые элементы блокировки.
- Пинцет с антистатическим покрытием – для извлечения мелких пружин и стопорных колец.
- Набор щупов толщиной 0,05–1 мм – для проверки зазоров между деталями блокировки.
- Динамометрическая отвёртка (диапазон 0,5–3 Н·м) – чтобы не перетянуть винты при сборке.
- Магнитная чашка или лоток – предотвращает потерю мелких деталей при разборке.
Если блокировка работает с перебоями из-за износа металлических деталей, может потребоваться замена стопорного кольца или фиксатора. Оригинальные запчасти лучше заказывать у производителя инструмента, но для большинства моделей подойдут универсальные аналоги. Например, стопорные кольца диаметром 4–6 мм можно найти в наборах Hilitchi или Neiko. При выборе обращайте внимание на толщину проволоки (обычно 0,8–1,2 мм) и внутренний диаметр – он должен точно соответствовать посадочному месту.
Для диагностики неисправностей пригодится мультиметр с функцией прозвонки. Проверяйте целостность контактов кнопки блокировки и проводки, если инструмент оснащён электронным управлением. Сопротивление исправной кнопки в разомкнутом состоянии должно стремиться к бесконечности, в замкнутом – к нулю. Также полезно иметь лупу с 5–10-кратным увеличением для осмотра микротрещин на пластиковых деталях или следов износа на металлических поверхностях.
При сборке после обслуживания используйте фиксатор резьбы средней прочности, например, Loctite 243. Он предотвращает самопроизвольное откручивание винтов при вибрации, но позволяет разобрать механизм при необходимости. Наносите состав тонким слоем только на резьбу, избегая попадания на подвижные части блокировки. Для шуруповёртов с ударным режимом выбирайте фиксаторы с пометкой «vibration resistant», такие как Permatex 24200.
