Датчик положения коленчатого вала (ДПКВ) на Ниссан Х-Трейл Т30 (2000–2007 гг.) – критически важный элемент системы зажигания и впрыска топлива. Его неисправность приводит к невозможности запуска двигателя, пропускам зажигания или резким рывкам при движении. На моделях с двигателями QR20DE и QR25DE датчик расположен в труднодоступном месте, что усложняет диагностику и замену.
В большинстве случаев ДПКВ на Т30 находится с правой стороны двигателя, за шкивом коленвала, в непосредственной близости к маховику. Для доступа к нему потребуется снять правое переднее колесо, подкрылок и защитный кожух ремня ГРМ. На некоторых модификациях может понадобиться демонтаж генератора или насоса гидроусилителя, чтобы освободить рабочее пространство.
Перед началом работ отключите аккумулятор и слейте часть охлаждающей жидкости, если датчик расположен рядом с радиатором. Используйте головку на 10 мм для откручивания крепежного болта и осторожно извлеките датчик, не повредив его разъем. При установке нового ДПКВ убедитесь, что зазор между датчиком и зубчатым венцом маховика составляет 0,5–1,5 мм – это критично для корректной работы.
Если после замены двигатель не запускается, проверьте целостность проводки и разъема, а также совместимость нового датчика с вашей моделью. На Т30 часто встречаются проблемы с окислением контактов или обрывом проводов в районе разъема, что требует тщательной проверки мультиметром. Не используйте герметики при установке – это может нарушить сигнал.
Как определить расположение датчика коленвала по двигателю
Датчик положения коленчатого вала (ДПКВ) на большинстве двигателей Nissan X-Trail T30 (QR20DE, QR25DE) расположен в нижней части блока цилиндров, рядом с маховиком или шкивом коленвала. На моторах серии QR его крепят болтом к картеру сцепления, с правой стороны двигателя по ходу движения. Чтобы найти его, снимите защиту картера и осмотрите область между блоком и коробкой передач – датчик выглядит как небольшой пластиковый корпус с разъемом на 2-3 провода.
На двигателях с цепным приводом ГРМ (например, QR25DE) ДПКВ часто скрыт за шкивом коленвала или нижним кожухом цепи. В этом случае потребуется частично демонтировать передний подкрылок и снять ремень генератора. Ориентируйтесь на проводку: кабель от датчика идет напрямую к ЭБУ, а сам разъем обычно черного или серого цвета. Если двигатель оснащен датчиком детонации, не путайте их – ДПКВ всегда находится ближе к маховику.
Для точной идентификации используйте схему электропроводки вашего двигателя. В мануалах Nissan датчик обозначается как «Crankshaft Position Sensor» (CPS) или «POS». На QR20DE он установлен под углом 45 градусов к горизонтали, а на QR25DE – вертикально. При отсутствии документации проверьте маркировку на корпусе: оригинальные датчики имеют номера 23731-4M500 (QR20DE) или 23731-4M501 (QR25DE).
Если визуальный осмотр не дал результатов, ищите следы масла или грязи на предполагаемом месте крепления – это указывает на частую зону установки. На некоторых модификациях T30 датчик может быть спрятан за стартером, поэтому при демонтаже последнего проверьте пространство за ним. Не пытайтесь определить местоположение «на слух» – ДПКВ не издает звуков, а его неисправность проявляется только через ошибки P0335 или P0340 в диагностическом сканере.
При замене учитывайте зазор между датчиком и задающим диском (реперным кольцом) на маховике: для QR20DE/QR25DE он составляет 0,5–1,5 мм. После установки нового датчика обязательно сбросьте ошибки ЭБУ и выполните пробный запуск. Если двигатель не заводится, проверьте правильность подключения разъема и отсутствие повреждений проводки – обрыв цепи часто имитирует неисправность самого датчика.

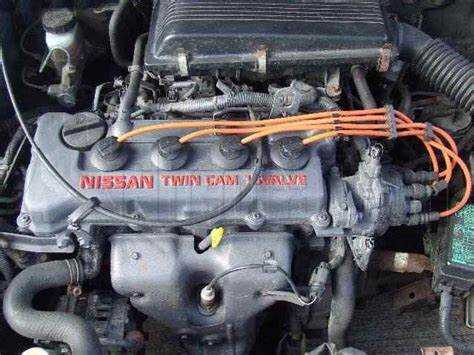

Какие инструменты нужны для доступа к датчику коленвала
Для демонтажа датчика коленвала на Nissan X-Trail T30 потребуется набор торцевых головок с трещоткой: размеры 10 мм и 12 мм – основные, так как крепёжные болты датчика и защитных кожухов часто имеют именно такие шлицы. Дополнительно пригодится удлинитель на 10–15 см для доступа к нижним болтам, расположенным за шкивом коленвала. Без него снятие защитного пластикового поддона или металлического экрана станет невозможным из-за ограниченного пространства.
Обязателен динамометрический ключ с диапазоном 5–20 Н·м: момент затяжки болтов датчика составляет 8–10 Н·м, а перетяжка может повредить резьбу в алюминиевом блоке двигателя. Для отсоединения электрического разъёма датчика используйте тонкие плоскогубцы или специальный съёмник для фиксаторов – стандартные пассатижи часто ломают пластиковые защёлки, что приводит к необходимости замены проводки.
Вспомогательные инструменты: магнитная телескопическая рукоятка для извлечения упавших болтов из труднодоступных мест, фонарь с узким лучом или налобный светодиодный светильник – датчик расположен в нижней части двигателя, где естественное освещение минимально. Для очистки посадочного места датчика от грязи и масла подойдёт безворсовая салфетка и очиститель карбюратора в аэрозоле – обычные тряпки оставляют волокна, которые могут попасть в масляную систему.
При работе с датчиком коленвала на двигателях QR20DE или QR25DE избегайте использования ударных инструментов: вибрация может повредить чувствительный элемент датчика Холла. Если болты прикипели, нанесите проникающую смазку (например, WD-40) за 15–20 минут до демонтажа – это снизит риск срыва шлицов. Для проверки нового датчика перед установкой используйте мультиметр: сопротивление обмотки должно быть в пределах 500–700 Ом при температуре 20°C.

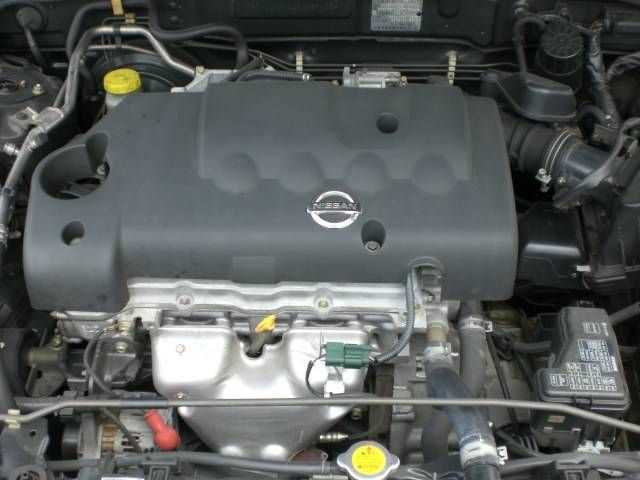

Пошаговая инструкция по снятию защиты двигателя для поиска датчика
Перед началом работ подготовьте инструменты: торцевую головку на 10 мм, удлинитель, трещотку, плоскую отвёртку и домкрат (при необходимости). Убедитесь, что автомобиль стоит на ровной поверхности, а двигатель остыл. Отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с крепежом.
Снятие защиты начинайте с задней части. На Nissan X-Trail T30 защита крепится 6–8 болтами (в зависимости от модификации) и двумя пластиковыми фиксаторами по бокам. Последовательность действий:
- Отверните болты крепления защиты к подрамнику (4 шт.) – расположены по периметру ближе к задней части.
- Снимите пластиковые фиксаторы с помощью плоской отвёртки, поддев их за центральную часть.
- Ослабьте передние болты (2–4 шт.), но не выкручивайте полностью – защита должна опуститься, но остаться на месте.
- Аккуратно потяните защиту на себя, освобождая её от передних креплений. Если мешает бампер, слегка приподнимите переднюю часть автомобиля домкратом.
После демонтажа защиты осмотрите зону вокруг масляного поддона – датчик коленвала на T30 расположен с правой стороны двигателя (по ходу движения), за шкивом коленвала. Для доступа к нему потребуется снять правое переднее колесо и подкрылок. Крепёж датчика – один болт на 10 мм; при установке нового датчика смажьте резьбу фиксатором, чтобы избежать самопроизвольного откручивания.

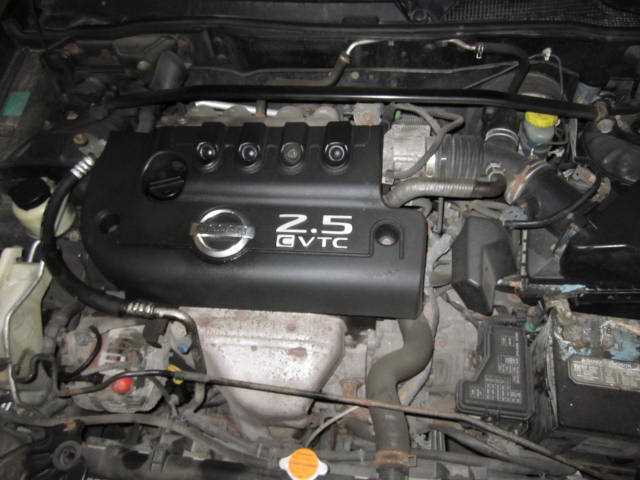

Как отличить датчик коленвала от других датчиков под капотом
Датчик положения коленвала (ДПКВ) на Nissan X-Trail T30 имеет характерное расположение и конструкцию. Он установлен рядом с маховиком или шкивом коленвала, часто закреплён на металлическом кронштейне в нижней части двигателя, ближе к коробке передач. Внешне отличается цилиндрическим корпусом с разъёмом на 2–3 контакта и длинным наконечником, направленным к зубчатому венцу маховика. В отличие от датчиков температуры или кислорода, у ДПКВ нет резьбового соединения – он фиксируется болтом или защёлкой.
Ключевой признак – проводка. Кабель ДПКВ обычно толще и короче, чем у других датчиков, так как передаёт высокочастотный сигнал. На Nissan X-Trail T30 он часто имеет экранированную оплётку для защиты от помех. Если датчик расположен у шкива коленвала, рядом может быть пластиковый или металлический экран – это дополнительный ориентир. Датчики распредвала (ДПРВ), например, крепятся у головки блока и имеют аналогичный разъём, но их наконечник направлен на распределительный вал, а не на маховик.
Проверь маркировку. На корпусе ДПКВ часто нанесена надпись CKP (Crankshaft Position) или артикул, начинающийся с цифр 23731 (для Nissan). У датчиков температуры охлаждающей жидкости (ДТОЖ) маркировка обычно содержит ECT, а у датчика детонации – KS. Если надписи стёрты, сравни форму: ДПКВ – это компактный цилиндр с выступающим наконечником, в то время как датчики давления масла или температуры воздуха имеют более массивный корпус с резьбой.
Используй мультиметр для проверки сопротивления. У ДПКВ на X-Trail T30 сопротивление обмотки должно быть в пределах 500–700 Ом (зависит от модели двигателя). Подключи щупы к контактам разъёма – если показания близки к нулю или бесконечности, датчик неисправен. Другие датчики, например, кислородный, покажут сопротивление в несколько Ом или вовсе не прозваниваются. Этот метод исключает ошибку при визуальной идентификации.
Типичные ошибки при поиске датчика коленвала на Ниссан Х Трейл Т30
Первая и самая распространённая ошибка – поиск датчика в районе маховика. На Ниссан Х Трейл Т30 с двигателями QR20DE и QR25DE датчик коленвала расположен не сзади двигателя, а спереди, рядом со шкивом коленвала. Владельцы часто путают его с датчиком распредвала, который действительно находится ближе к маховику. Чтобы избежать путаницы, ориентируйтесь на провод длиной около 30 см, идущий от датчика к разъёму на передней части блока цилиндров.
Вторая ошибка – игнорирование необходимости снятия защитного кожуха ремня ГРМ. Датчик коленвала на Т30 закрыт пластиковой крышкой, которую многие пытаются обойти, не снимая. Это приводит к повреждению проводки или самого датчика при попытке подлезть «на ощупь». Для доступа требуется демонтировать верхнюю часть кожуха, открутив два болта на 10 мм и сняв резиновые уплотнители.
Неправильная идентификация разъёма – третья частая проблема. На Т30 датчик коленвала имеет трёхконтактный разъём чёрного цвета, но рядом с ним расположен похожий разъём датчика температуры масла. Отличить их можно по форме: у датчика коленвала разъём прямоугольный с фиксатором, а у датчика масла – овальный. Перед отключением всегда проверяйте маркировку проводов: сигнальный провод датчика коленвала – жёлтый с зелёной полосой.
Последняя ошибка – попытка заменить датчик без проверки зазора. На Т30 зазор между датчиком и задающим диском должен составлять 0,5–1,5 мм. Если датчик установлен слишком далеко или близко, ЭБУ не будет получать корректный сигнал. После установки нового датчика обязательно проверьте зазор щупом и при необходимости отрегулируйте прокладками.
Что делать, если датчик коленвала не видно с первого взгляда
На Nissan X-Trail T30 датчик положения коленвала (ДПКВ) часто скрыт за защитными кожухами или компонентами двигателя. Первым шагом станет снятие пластиковой крышки мотора – она крепится на защёлках или болтах под ключ на 10 мм. После демонтажа осмотрите область возле шкива коленвала: датчик расположен на металлическом кронштейне, примыкающем к масляному насосу, и имеет характерный разъём с двумя проводами.
Если после снятия крышки датчик всё ещё не виден, проверьте наличие грязи или масляных отложений. На T30 с двигателями QR20DE и QR25DE ДПКВ может быть замаскирован слоем технической смазки или пыли. Очистите поверхность вокруг предполагаемого места установки с помощью очистителя тормозов или карбюратора – это позволит обнаружить корпус датчика, выполненный из чёрного пластика с металлическим наконечником.
При отсутствии результата используйте фонарик и зеркало на гибком держателе. Датчик может находиться в нише между блоком цилиндров и коробкой передач, особенно на моделях с АКПП. Ориентируйтесь на проводку: жгут от датчика идёт к ЭБУ и имеет стандартный разъём типа «папа» с фиксатором. Проследите трассу проводов от блока управления – это укажет точное местоположение.
В сложных случаях потребуется частичный демонтаж смежных узлов. На QR25DE снимите нижний пластиковый пыльник двигателя, закреплённый на 4 болтах под ключ на 8 мм. На QR20DE иногда приходится отводить в сторону шланг системы охлаждения или кронштейн крепления генератора. Работайте аккуратно: датчик хрупкий, а его разъём легко повредить при чрезмерном усилии.
Если визуальный осмотр не дал результатов, обратитесь к электрической схеме. В сервисной документации Nissan для T30 датчик обозначен как «Crankshaft Position Sensor» (CPS) с артикулом 23731-4M500 или 23731-4M501. Поиск по номеру поможет идентифицировать деталь даже при сильном загрязнении. Альтернативный способ – прозвонка цепи мультиметром: отсоедините разъём и проверьте сопротивление между контактами (норма – 500–700 Ом при 20°C).
При крайней необходимости используйте эндоскоп с камерой диаметром 5–8 мм. Введите его через технологические отверстия в подкапотном пространстве, например, рядом с масляным фильтром или стартером. На экране устройства датчик будет выглядеть как цилиндрический элемент с выступающим наконечником, направленным к зубчатому венцу маховика. Избегайте контакта камеры с движущимися частями двигателя.
