Эффективность системы охлаждения двигателя напрямую зависит от материала радиатора. Современные производители используют три основных типа сплавов: алюминиевые, медные и комбинированные. Алюминиевые радиаторы, изготовленные из сплавов 3003 или 6061, обеспечивают оптимальное соотношение веса и теплопроводности – до 200 Вт/(м·К). Они на 30–40% легче медных аналогов, что снижает нагрузку на подвеску и улучшает топливную экономичность. Однако алюминий уступает меди в коррозионной стойкости, особенно в условиях высокой влажности или при использовании некачественного антифриза.
Медные радиаторы, традиционно применявшиеся в автомобилях до 1990-х годов, обладают теплопроводностью до 400 Вт/(м·К), что делает их незаменимыми для мощных двигателей с высокой тепловой нагрузкой. Основной недостаток – масса: медный радиатор весит на 1,5–2 кг больше алюминиевого при сопоставимых габаритах. Кроме того, медь склонна к окислению, что требует применения латунных трубок и оловянно-свинцовых припоев для пайки. В современных условиях медные радиаторы используются преимущественно в ретро-автомобилях или спецтехнике, где приоритетом является надежность, а не вес.
Комбинированные радиаторы сочетают преимущества обоих материалов. Например, алюминиевые пластины с медными трубками (биметаллическая конструкция) позволяют снизить вес на 20–25% по сравнению с полностью медными, сохраняя высокую теплоотдачу. Другой вариант – радиаторы с алюминиевым сердечником и пластиковыми бачками, которые дешевле в производстве и устойчивы к электрохимической коррозии. При выборе материала критически важно учитывать условия эксплуатации: для городского режима с частыми остановками подойдет алюминий, для тяжелых нагрузок (буксировка, бездорожье) – медь или биметалл.
Не менее важен способ соединения элементов радиатора. Пайка твердым припоем (Al-Si для алюминия, Cu-P для меди) обеспечивает герметичность и долговечность, но увеличивает стоимость. Сварка трением (FSW) применяется для алюминиевых радиаторов премиум-класса, исключая риск утечек в местах соединений. Для бюджетных моделей используют механическое соединение трубок с пластинами, однако такие радиаторы менее устойчивы к вибрациям и перепадам давления. При замене радиатора рекомендуется проверять толщину стенок трубок: для алюминия оптимально 0,3–0,4 мм, для меди – 0,2–0,25 мм.
Какие металлы применяются в производстве радиаторов и их ключевые свойства
Алюминий – доминирующий материал в современных автомобильных радиаторах. Его теплопроводность достигает 205 Вт/(м·К), что на 40% выше, чем у латуни, при плотности всего 2,7 г/см³. Сплавы серии 3000 (например, 3003) и 6000 (6061, 6063) обеспечивают коррозионную стойкость за счёт добавок марганца и магния. Алюминиевые радиаторы на 30–50% легче медных аналогов, что критично для снижения массы автомобиля. Однако они уязвимы к электрохимической коррозии при контакте с другими металлами – требуется изоляция или использование ингибиторов.
Медь использовалась в радиаторах до массового перехода на алюминий. Её теплопроводность – 398 Вт/(м·К), что вдвое превышает показатели алюминия, но высокая плотность (8,96 г/см³) увеличивает вес конструкции. Латунь (сплав меди с цинком) применяется для трубок и бачков из-за прочности и устойчивости к вибрациям. Медные радиаторы до сих пор встречаются в грузовом транспорте и спецтехнике, где приоритетом является долговечность, а не масса. Ключевой недостаток – окисление меди при высоких температурах, ведущее к снижению теплоотдачи.
- Сталь – редко применяется в чистом виде из-за низкой теплопроводности (50–60 Вт/(м·К)), но используется для бачков радиаторов в бюджетных моделях. Оцинкованная сталь защищает от коррозии, однако срок службы ограничен 5–7 годами. Нержавеющая сталь (например, AISI 304) с теплопроводностью 16 Вт/(м·К) встречается в радиаторах спортивных автомобилей благодаря устойчивости к агрессивным средам и механическим повреждениям.
- Титан – экзотический материал для радиаторов премиум-сегмента. Его теплопроводность (21 Вт/(м·К)) ниже алюминия, но плотность (4,5 г/см³) и прочность выше. Титановые сплавы (Ti-6Al-4V) выдерживают температуры до 600°C и не подвержены коррозии, что актуально для гоночных автомобилей. Стоимость титана в 10–15 раз превышает алюминий, поэтому его применение ограничено нишевыми проектами.
Выбор металла зависит от эксплуатационных условий. Для легковых автомобилей оптимален алюминий: сплав 3003 для трубок и 6061 для бачков обеспечивает баланс теплоотдачи, веса и стоимости. В условиях повышенных нагрузок (грузовики, внедорожники) предпочтительна медь или латунь – их ресурс превышает 15 лет. Стальные элементы оправданы только при жёстких бюджетных ограничениях. Титан целесообразен там, где масса и надёжность важнее цены.
Ключевые параметры при выборе материала: теплопроводность, коррозионная стойкость, удельная прочность и совместимость с охлаждающей жидкостью. Алюминиевые радиаторы требуют антифризов на основе этиленгликоля с присадками против электрохимической коррозии (силикаты, фосфаты). Медные системы совместимы с большинством охлаждающих жидкостей, но чувствительны к хлоридам. При проектировании учитывайте коэффициент линейного расширения: у алюминия он в 1,5 раза выше, чем у меди, что влияет на герметичность соединений при температурных циклах.
Сравнение алюминиевых и медных радиаторов по теплопроводности и весу
Теплопроводность меди составляет 385–401 Вт/(м·К), что в 1,5–2 раза превышает аналогичный показатель алюминия (160–230 Вт/(м·К)). Это означает, что медный радиатор эффективнее отводит тепло при равных геометрических параметрах, особенно в условиях высоких тепловых нагрузок. Однако разница в реальной эксплуатации нивелируется конструктивными особенностями: алюминиевые радиаторы часто имеют большее количество тонких трубок и развитое оребрение, что компенсирует меньшую теплопроводность материала.
Вес – критический параметр для автомобильных радиаторов. Алюминий легче меди в 3,3 раза: плотность алюминиевых сплавов (например, АД31) – 2,7 г/см³, меди – 8,96 г/см³. Для радиатора среднего размера разница в массе может достигать 3–5 кг. Это снижает нагрузку на переднюю подвеску и улучшает динамику автомобиля, что особенно важно для спортивных и малолитражных моделей.
Медные радиаторы сохраняют преимущество в долговечности: медь устойчива к коррозии в агрессивных средах (например, при использовании некачественного антифриза) и лучше сопротивляется механическим повреждениям. Однако алюминий дешевле в производстве и проще поддается ремонту сваркой. Современные алюминиевые сплавы с защитными покрытиями (например, оксидирование) приближают срок службы таких радиаторов к медным, но в экстремальных условиях (перепады температур, вибрации) медь демонстрирует большую надежность.
Выбор материала зависит от приоритетов. Для серийных автомобилей, где важен баланс стоимости и эффективности, алюминиевые радиаторы – оптимальное решение. Они обеспечивают 85–90% теплоотдачи медных при меньшем весе и цене. Медные радиаторы оправданы в тяжелых условиях эксплуатации (грузовики, спецтехника) или при тюнинге двигателей с повышенной тепловой нагрузкой, где каждый процент эффективности критичен.
При замене радиатора учитывайте совместимость с системой охлаждения. Алюминиевые радиаторы требуют использования антифризов с ингибиторами коррозии для алюминия (силикатные или карбоксилатные), иначе риск электрохимической коррозии возрастает. Медные радиаторы менее требовательны к составу охлаждающей жидкости, но их установка в современные автомобили может потребовать адаптации креплений из-за разницы в весе и габаритах.
Как выбрать материал радиатора в зависимости от типа двигателя и условий эксплуатации
Для бензиновых двигателей объемом до 2,0 л с умеренными тепловыми нагрузками оптимальны алюминиевые радиаторы с трубчато-пластинчатой конструкцией. Их теплопроводность (150–200 Вт/м·К) обеспечивает эффективный отвод тепла при рабочих температурах 90–105°C, а масса на 30–40% ниже медных аналогов. При эксплуатации в городском цикле с частыми остановками и запусками алюминий демонстрирует лучшую стойкость к термоциклированию, чем медь, благодаря меньшему коэффициенту линейного расширения (23,1×10-6 К-1 против 16,5×10-6 К-1).
Дизельные двигатели с турбонаддувом и рабочими температурами до 110–120°C требуют радиаторов из сплавов алюминия с добавками кремния (например, A356) или меди (латунь Л96). Медные радиаторы сохраняют теплопроводность (380–400 Вт/м·К) при длительных нагрузках, но их применение оправдано только при высоких требованиях к коррозионной стойкости – например, в условиях повышенной влажности или при использовании некачественного антифриза. Для дизелей мощностью свыше 200 л.с. рекомендуются двухрядные алюминиевые радиаторы с увеличенной площадью теплообмена (до 0,5 м² на 1 л объема двигателя).
В условиях экстремальных температур (от -40°C до +50°C) и запыленности критична устойчивость материала к абразивному износу. Алюминиевые радиаторы с анодированным покрытием толщиной 10–15 мкм выдерживают до 5000 моточасов в пустынных регионах, тогда как медные без защитного слоя теряют до 20% теплоотдачи за 2000 моточасов из-за окисления. Для северных широт предпочтительны радиаторы из сплава АМг2 с добавками марганца, сохраняющие пластичность при низких температурах и устойчивые к коррозии под воздействием солевых реагентов.
Гибридные и электрические силовые установки с жидкостным охлаждением батарей требуют радиаторов из алюминиевых сплавов с высокой чистотой металла (99,5% Al) для минимизации риска электрохимической коррозии. Теплоотдача таких систем достигает 1,2 кВт/м² при перепаде температур 15°C, что на 25% выше, чем у стандартных автомобильных радиаторов. Для систем с напряжением свыше 400 В обязательно использование диэлектрических прокладок между радиатором и кузовом, а также покрытие трубок полимерным составом с электрической прочностью не менее 1 кВ/мм.
Спортивные и форсированные двигатели с рабочими температурами до 130°C нуждаются в радиаторах из сплавов с повышенной жаропрочностью, таких как AlSi7Mg0,3 или медно-никелевых композитов. Такие материалы выдерживают кратковременные перегревы до 180°C без деформации трубок. Для двигателей с непосредственным впрыском топлива и высоким давлением в системе охлаждения (до 2,5 бар) рекомендуются радиаторы с толщиной стенок трубок не менее 0,4 мм и пайкой твердым припоем (например, AlSi12), исключающей риск протечек при вибрационных нагрузках.
При выборе материала радиатора для коммерческого транспорта (грузовики, автобусы) определяющим фактором становится ресурс. Медные радиаторы с латунными бачками служат до 15 лет при пробеге 800–1000 тыс. км, но их масса на 60% выше алюминиевых. Для снижения веса применяют гибридные конструкции: алюминиевые трубки с медными пластинами, что позволяет сохранить 85% теплоотдачи меди при массе на 20% ниже. В условиях агрессивной эксплуатации (строительная техника, сельхозмашины) критична стойкость к вибрации – здесь используют радиаторы с трубками овального сечения и усиленными опорными пластинами из стали 08кп толщиной 1,5 мм.

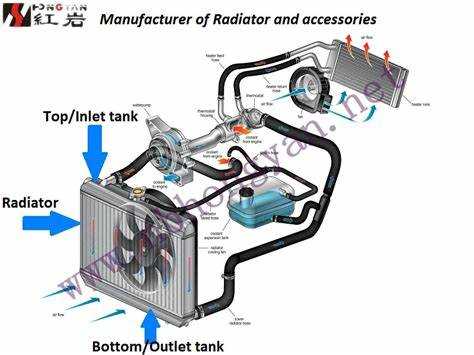

Преимущества и недостатки пластиковых бачков в конструкции радиатора
Пластиковые бачки радиаторов, изготавливаемые преимущественно из полиамида (PA66) с 30–35% стекловолокна, вытеснили металлические аналоги благодаря снижению массы на 40–50% при сохранении прочности. Их применение позволяет уменьшить общий вес системы охлаждения на 0,8–1,2 кг, что критично для современных двигателей с турбонаддувом и гибридных установок. Термостойкость таких композитов достигает +130°C (кратковременно до +150°C), а коэффициент линейного расширения в 3–4 раза ниже, чем у алюминия, что снижает риск деформации при циклических нагрузках. Однако при температурах выше +140°C начинается деградация полимера: после 500 часов эксплуатации в таких условиях прочность падает на 15–20%, а после 1000 часов – до 40%.
Ключевые преимущества пластиковых бачков:
- Коррозионная стойкость: отсутствие электрохимических реакций с охлаждающей жидкостью (ОЖ), в отличие от алюминия, который подвержен питтингу при использовании некачественного антифриза (например, с высоким содержанием хлоридов).
- Снижение шума: пластик гасит вибрации на 20–30% эффективнее металла, что особенно заметно в диапазоне 1000–3000 Гц – частотах, характерных для работы помпы и термостата.
- Упрощение производства: литье под давлением позволяет формировать сложные геометрии (например, интегрированные патрубки или ребра жесткости) за один цикл, сокращая трудоемкость на 25–30% по сравнению с пайкой алюминиевых бачков.
- Совместимость с современными ОЖ: полиамид устойчив к воздействию этиленгликоля и органических кислот (HOAT, Si-OAT), но разрушается при контакте с метанолом или высококонцентрированными щелочами (pH > 11).
Недостатки пластиковых бачков проявляются при нарушении условий эксплуатации или конструктивных ошибках. Главная проблема – старение материала под воздействием УФ-излучения и кислорода: через 5–7 лет эксплуатации в умеренном климате эластичность снижается на 25–30%, что приводит к микротрещинам в зонах концентрации напряжений (например, у завальцовки с алюминиевым сердечником). При температурных перепадах свыше 100°C (например, при «тепловом ударе» после остановки горячего двигателя) разница в коэффициентах расширения пластика и алюминия вызывает усталостные напряжения, приводящие к отслоению бачка от трубок радиатора. Ремонтопригодность таких узлов крайне низка: герметики на основе силикона или эпоксидных смол обеспечивают временную герметичность (до 6 месяцев), но не восстанавливают исходную прочность. Для продления срока службы рекомендуется использовать антифризы с ингибиторами старения полимеров (например, карбоксилатные составы) и избегать резких перепадов температур, особенно в системах с непосредственным впрыском топлива, где температура ОЖ может кратковременно подниматься до +125°C.

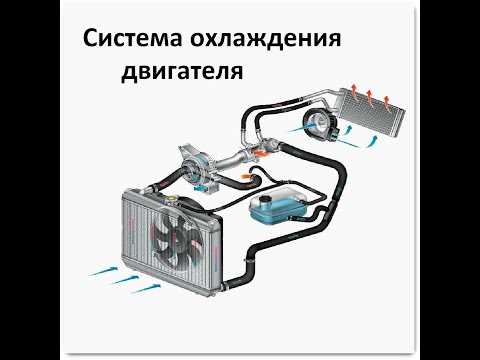

Технологии пайки и сварки при сборке радиаторов из разных материалов
Алюминиевые радиаторы собирают преимущественно методом пайки в контролируемой атмосфере с использованием флюсов на основе фторцирконатов или фторалюминатов. Температурный диапазон процесса – 580–620°C, при этом припой (например, Al-Si с содержанием кремния 7–12%) наносится в виде плакирующего слоя на трубки или пластины. Для предотвращения окисления применяют азотную или аргоновую среду с точкой росы ниже -40°C. Критическое значение имеет равномерность нагрева: перепад температур между центром и краями сборки не должен превышать 15°C, иначе возникают непропаи, снижающие теплопроводность на 20–30%. После пайки обязательна промывка в щелочном растворе для удаления остатков флюса, вызывающих коррозию.
Медные радиаторы паяют мягкими припоями (Sn-Pb, Sn-Cu или Sn-Ag) при 220–280°C с флюсами на основе канифоли или органических кислот. Для соединения трубок с бачками используют индукционную пайку с локальным нагревом токами высокой частоты (200–400 кГц), что исключает деформацию тонкостенных элементов. При сварке латунных бачков применяют TIG-процесс с присадочной проволокой Cu-Si (3% Si) или Cu-P (6–8% P), обеспечивающей прочность шва на уровне 90% от основного металла. Ключевой параметр – скорость сварки: при превышении 0,3 м/мин возрастает риск образования горячих трещин из-за высокой теплопроводности меди.
Для биметаллических радиаторов (алюминий-медь) используют ультразвуковую пайку или диффузионную сварку в вакууме. Ультразвуковая пайка при 250–300°C с припоем Zn-Al (95-5) позволяет соединять разнородные металлы без флюса за счет кавитационного разрушения оксидных пленок. Диффузионная сварка требует давления 5–10 МПа и температуры 500–550°C в течение 30–60 минут, при этом на границе раздела образуется интерметаллидный слой толщиной 2–5 мкм, обеспечивающий прочность соединения до 180 МПа. Оба метода исключают электрохимическую коррозию, характерную для механических соединений.
