Температура масла в автоматической коробке передач (АКПП) – критически важный параметр, влияющий на ресурс трансмиссии. Превышение допустимых значений (обычно 90–110°C для большинства современных АКПП) ускоряет деградацию масла, разрушает фрикционы и приводит к преждевременному износу гидроблока. Однако точный замер требует соблюдения методики, так как стандартные датчики автомобиля часто показывают усреднённые или запаздывающие данные.
Для корректного измерения используйте внешний диагностический сканер с поддержкой протокола OBD-II и возможностью считывания данных с блока управления АКПП. Подключите устройство к разъёму DLC (обычно расположен под рулевой колонкой) и выберите параметр Transmission Fluid Temperature (TFT). Убедитесь, что сканер отображает температуру в реальном времени с частотой обновления не менее 1 Гц – это исключит погрешности из-за инерционности системы.
Замер проводите в трёх ключевых режимах: на холодную (после ночной стоянки, температура масла должна быть близка к окружающей среде), после прогрева на холостых оборотах (5–10 минут работы двигателя) и под нагрузкой (например, при движении на скорости 60–80 км/ч в течение 15–20 минут). Разница между показаниями в этих режимах не должна превышать 20–30°C – в противном случае возможны проблемы с охлаждением или циркуляцией масла.
Если сканер недоступен, используйте инфракрасный термометр с лазерным целеуказателем. Направляйте луч на поддон АКПП в зоне расположения сливной пробки – здесь температура масла максимально приближена к реальной. Избегайте замеров на горячих элементах (например, выпускном коллекторе), так как это исказит результаты. Погрешность прибора не должна превышать ±2°C, иначе данные будут ненадёжными.
При температуре выше 120°C немедленно остановите автомобиль и дайте АКПП остыть. Дальнейшая эксплуатация в таком режиме приведёт к необратимым повреждениям. Если перегрев повторяется регулярно, проверьте уровень и состояние масла, работу радиатора охлаждения АКПП, а также исправность термостата и насоса системы охлаждения двигателя.
Какие инструменты понадобятся для измерения температуры масла
Для точного замера температуры масла в АКПП потребуется диагностический сканер с поддержкой протокола OBD-II и возможностью считывания данных с блока управления трансмиссией. Модели типа Launch X431, Autel MaxiCOM MK808 или Bosch KTS 590 обеспечивают доступ к параметрам PID 05 (температура трансмиссионной жидкости) через CAN-шину. Убедитесь, что выбранный прибор совместим с маркой и моделью автомобиля – некоторые сканеры не поддерживают редкие протоколы, например, J1850 PWM для старых Ford.
Бесконтактный инфракрасный термометр с диапазоном измерений от -50°C до +500°C и погрешностью не более ±1,5°C подойдет для экспресс-контроля. Приборы с лазерным целеуказателем, такие как Fluke 62 Max+ или Testo 830-T2, позволяют снимать показания с поверхности поддона АКПП без демонтажа. Избегайте моделей с низким разрешением оптики – они дают неточные результаты на блестящих металлических поверхностях.
Для прямого измерения температуры масла используйте погружной термометр с термопарой типа K или J. Приборы с длиной зонда от 150 мм и диапазоном до +300°C, например, UEi Test Instruments PDT650, вставляются в контрольное отверстие щупа или специальный штуцер. Перед использованием проверьте калибровку термометра в кипящей воде – отклонение не должно превышать ±0,5°C.
Мультиметр с функцией измерения температуры и внешним датчиком термопары пригодится для проверки сигнала с датчика температуры АКПП. Подключите щупы к контактам разъема датчика (обычно два провода: сигнальный и масса) и сравните показания с эталонными значениями. Для большинства автомобилей сопротивление датчика при 20°C составляет 2,5–3,5 кОм, а при 100°C – 200–400 Ом.
Шприц объемом 50–100 мл с гибкой трубкой диаметром 4–6 мм необходим для отбора горячего масла при замере погружным термометром. Используйте силиконовые или фторопластовые трубки – они выдерживают температуру до +250°C и не деформируются. Перед отбором прогрейте трубку, пропустив через нее небольшое количество масла, чтобы избежать искажения показаний из-за теплопотерь.
Адаптер для подключения к диагностическому разъему АКПП потребуется, если автомобиль не оснащен стандартным OBD-II. Для некоторых моделей Mercedes-Benz, BMW или Audi используются фирменные протоколы, например, D-CAN или K-Line. Адаптеры типа VAG-COM KKL или BMW INPA K+DCAN позволяют считывать данные напрямую с блока управления трансмиссией через ноутбук с установленным ПО.
Защитные перчатки из термостойкого материала (например, кевлар или силикон) с рабочей температурой до +250°C предотвратят ожоги при контакте с горячим маслом или деталями АКПП. Избегайте латексных или нитриловых перчаток – они плавятся при температуре выше +120°C. Для дополнительной безопасности используйте защитные очки с боковыми щитками, особенно при работе с разогретым маслом под давлением.
Как подготовить автомобиль перед проверкой температуры
Прогрейте коробку передач до рабочей температуры. Для большинства современных АКПП это диапазон 70–90°C. Чтобы достичь нужных значений, проедьте 10–15 км в смешанном режиме: городской трафик с периодическими остановками и разгонами до 60–80 км/ч. Избегайте длительной работы на холостом ходу – масло прогревается неравномерно, особенно в холодное время года.
Заглушите двигатель и дайте маслу стечь в поддон в течение 2–3 минут. Это время необходимо для стабилизации уровня жидкости. Если проверка проводится сразу после остановки, показания будут завышены из-за циркуляции масла в гидротрансформаторе и каналах. Для автомобилей с пробегом свыше 100 000 км увеличьте паузу до 5 минут – изношенные коробки медленнее сбрасывают давление.
- Отключите все потребители электроэнергии: кондиционер, обогрев сидений, аудиосистему. Это снизит нагрузку на генератор и предотвратит скачки напряжения, которые могут повлиять на работу электронных датчиков температуры.
- Переведите селектор АКПП в положение «P» (паркинг) и затяните стояночный тормоз. На автомобилях с полным приводом дополнительно включите режим «4WD Lock» или аналогичный, если это предусмотрено инструкцией.
- Проверьте давление в шинах – оно должно соответствовать рекомендациям производителя. Низкое давление увеличивает нагрузку на трансмиссию, что искажает температурные показатели.
Подготовьте диагностическое оборудование. Для точного замера используйте сканер OBD-II с поддержкой протокола передачи данных АКПП (например, CAN или K-Line). Убедитесь, что ПО сканера обновлено до последней версии – устаревшие базы данных могут некорректно интерпретировать сигналы датчиков. Альтернативный вариант – инфракрасный термометр с диапазоном измерений от -50 до +300°C и погрешностью не более ±1,5°C.
Очистите зону вокруг контрольного отверстия или щупа АКПП. Грязь и пыль, попадая в масло, ускоряют износ деталей. Используйте безворсовую ветошь и очиститель тормозов – он эффективно удаляет масляные отложения без остатка. На автомобилях с выносным фильтром АКПП проверьте состояние уплотнительного кольца пробки – при наличии трещин или деформаций замените его перед проверкой.
Если автомобиль оснащен системой старт-стоп, временно отключите её. Частые запуски двигателя во время прогрева приводят к неравномерному распределению температуры в коробке. На некоторых моделях (например, BMW с NAG2 или ZF 8HP) для деактивации функции требуется удерживать кнопку «A OFF» в течение 5 секунд или выполнить сброс через меню бортового компьютера.
Зафиксируйте исходные параметры: пробег автомобиля, температуру окружающего воздуха и время последней замены масла. Эти данные помогут интерпретировать результаты замера. Например, при температуре воздуха ниже -10°C масло в АКПП может не достичь рабочих значений даже после 20 км пробега, а при пробеге свыше 150 000 км без замены жидкости допустимо превышение температуры на 5–7°C от нормы.
Где находится контрольное отверстие для замера масла в АКПП
Контрольное отверстие для проверки уровня масла в автоматической коробке передач чаще всего расположено на поддоне картера или вблизи боковой части корпуса АКПП. В большинстве моделей автомобилей оно закрыто резьбовой пробкой, иногда совмещённой с щупом. Найти его можно по характерному шестигранному или квадратному шлицу под ключ (обычно 10–17 мм) либо по пластиковой ручке щупа, если он предусмотрен конструкцией.
В автомобилях с поперечным расположением двигателя (например, переднеприводные модели VAG, Toyota, Hyundai) отверстие обычно находится с правой стороны коробки, ближе к задней части моторного отсека. У заднеприводных машин (BMW, Mercedes-Benz, Nissan с продольным мотором) оно смещено к левому борту или центру поддона. В некоторых случаях доступ к пробке требует снятия защиты картера или воздушного резонатора.
- На коробках ZF (6HP21, 8HP45) пробка уровня расположена на боковой стенке поддона, рядом с магнитной сливной пробкой.
- В АКПП Aisin (A760E, U660E) контрольное отверстие часто совмещено с заливной горловиной и находится сверху картера.
- У старых 4-ступенчатых коробок (например, GM 4L60-E) пробка может быть скрыта под кронштейном стартера или гидротрансформатором.
Для точного определения местоположения отверстия используйте сервисную документацию на конкретную модель АКПП. В мануалах указывается не только расположение, но и тип пробки (с клапаном или без), а также необходимый инструмент для её демонтажа. При отсутствии документации ориентируйтесь на метки на корпусе коробки: рядом с пробкой часто нанесена гравировка «OIL LEVEL» или «CHECK».
В редких случаях (например, на некоторых моделях Audi с коробкой 09E) контроль уровня масла осуществляется через специальный штуцер на корпусе гидроблока, а не через поддон. Такие конструкции требуют подключения диагностического сканера для активации процедуры проверки, так как уровень определяется по давлению в системе при работающем двигателе.
Как правильно использовать диагностический сканер для считывания данных
Выберите в меню сканера пункт «Трансмиссия» или «Автоматическая коробка передач». Если такого раздела нет, ищите «Данные в реальном времени» (Live Data) или «Параметры датчиков». Современные сканеры, такие как Launch X431 или Autel MaxiCOM, автоматически определяют доступные параметры, но бюджетные модели могут потребовать ручного выбора PID-кодов, например, P0710 для температуры масла.
Перед началом считывания прогрейте коробку передач до рабочей температуры (60–90°C). Для этого проедьте 10–15 км в режиме городского цикла или дайте двигателю поработать на холостых оборотах с включенным кондиционером. Температура масла критически важна для точности данных – холодное масло может искажать показания на 10–15%.
Запустите режим «Чтение данных» и выберите параметры, связанные с температурой: «Transmission Fluid Temperature» (TFT), «ATF Temp» или «Gearbox Oil Temp». Если сканер поддерживает графический режим, активируйте его для отслеживания динамики изменения температуры. Обратите внимание на скорость роста показаний – резкий скачок выше 120°C сигнализирует о перегреве или неисправности системы охлаждения.
Сравните полученные данные с эталонными значениями из технической документации автомобиля. Например, для большинства 6-ступенчатых АКПП ZF нормальная рабочая температура составляет 80–100°C, а для вариаторов Nissan – 70–90°C. Превышение на 20°C и более указывает на необходимость проверки радиатора, термостата или уровня масла.
Используйте функцию записи логов, если сканер ее поддерживает. Сохраните данные за 5–10 минут езды в разных режимах: холостой ход, разгон, движение на постоянной скорости. Это поможет выявить нестабильность температуры, связанную с пробуксовкой фрикционов или засорением гидроблока. Логи можно экспортировать в формате CSV для дальнейшего анализа.
Проверьте дополнительные параметры, влияющие на температуру: давление масла в магистрали (Line Pressure), обороты гидротрансформатора (Torque Converter Slip) и состояние соленоидов. Например, низкое давление (ниже 5 бар на холостом ходу) приводит к повышенному трению и перегреву. Сканеры с расширенными функциями, такие как Foxwell NT530, позволяют тестировать соленоиды напрямую.
После завершения диагностики отключите сканер только после выхода из программы, чтобы избежать сбоев в ЭБУ. Сбросьте адаптивные настройки коробки передач, если проводились работы по замене масла или ремонту – это поможет блоку управления заново «обучиться» оптимальным режимам работы. Для сброса используйте пункт «Сброс адаптаций» или выполните процедуру инициализации согласно сервисному мануалу.

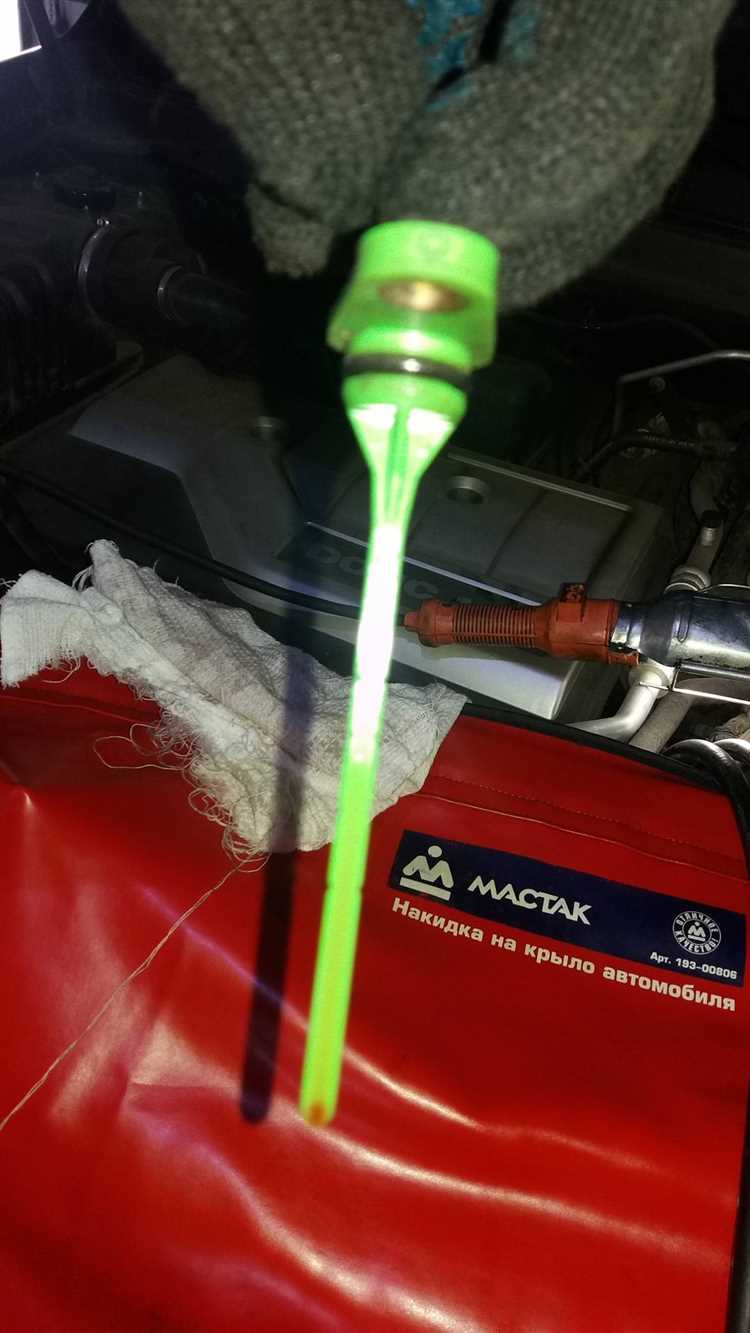

Пошаговая инструкция по замеру температуры через щуп
Заглушите двигатель и установите автомобиль на ровную поверхность. Переведите селектор АКПП в положение «P» (паркинг) и включите стояночный тормоз. Дайте маслу стечь в поддон 2–3 минуты – это исключит ложные показания из-за неравномерного распределения жидкости.
Найдите щуп АКПП: обычно он расположен в моторном отсеке, рядом с щупом двигателя, но может быть скрыт под пластиковой крышкой. На рукоятке часто нанесена маркировка «ATF» или «Transmission». Если щуп отсутствует (в некоторых моделях, например, BMW или Audi), замер через него невозможен – используйте диагностический сканер.
Извлеките щуп, протрите его насухо безворсовой салфеткой или чистой ветошью. Вставьте обратно до упора, затем снова вытащите. На щупе должны быть метки с обозначениями температурных зон: «Cold» (20–30°C), «Warm» (50–70°C) и «Hot» (80–100°C). Ориентируйтесь на верхнюю границу зоны «Hot» – именно в этом диапазоне масло работает в нормальных условиях.
Для точного замера используйте инфракрасный термометр с лазерным целеуказателем. Направьте луч на кончик щупа, где скопилась капля масла, и снимите показания. Допустимая погрешность прибора – не более ±2°C. Если термометра нет, оцените температуру визуально: масло должно быть темно-красным, но не черным, и не иметь запаха гари.
Повторите замер через 1–2 минуты, чтобы исключить случайные отклонения. Если разница между показаниями превышает 5°C, дайте маслу остыть или прогреться дополнительно. Запишите полученные значения: они пригодятся для сравнения при последующих проверках или диагностике неисправностей.
Сравните результаты с рекомендациями производителя. Для большинства современных АКПП оптимальная температура в движении – 80–95°C, при простое на холостых – 70–85°C. Превышение 100°C сигнализирует о перегреве, ниже 60°C – о недостаточном прогреве, что увеличивает износ деталей.
После замера вставьте щуп до упора и убедитесь, что он зафиксирован. Запустите двигатель, переведите селектор во все положения с задержкой 3–5 секунд в каждом, затем верните в «P». Это равномерно распределит масло по системе. Регулярно проверяйте температуру каждые 10–15 тысяч км или при появлении толчков, пробуксовок, посторонних шумов.
Какие температурные показатели считаются нормальными для АКПП
Нормальная рабочая температура масла в АКПП варьируется в пределах 70–90°C для большинства современных автомобилей. При таких значениях трансмиссионная жидкость сохраняет оптимальную вязкость, обеспечивая эффективную смазку и охлаждение деталей. Превышение 100°C сигнализирует о перегреве, что приводит к ускоренному износу фрикционов, уплотнений и гидроблока. Длительная эксплуатация при 120°C и выше вызывает термическое разложение масла, образование отложений и риск выхода из строя соленоидов. Для автомобилей с интенсивными нагрузками (буксировка, езда в пробках) допустимый порог кратковременно повышается до 105°C, но требует немедленного снижения нагрузки.
Температурные режимы зависят от типа АКПП и условий эксплуатации. В холодное время года после запуска двигателя масло должно прогреться до 50–60°C за 10–15 минут езды на средних оборотах. Для вариаторов (CVT) оптимальный диапазон уже – 60–85°C, так как их конструкция чувствительнее к перегреву. В гидромеханических коробках с электронным управлением критическим считается 130°C, при котором ЭБУ может активировать аварийный режим. Регулярный мониторинг температуры через диагностический сканер или встроенный датчик позволяет предотвратить дорогостоящий ремонт.
Что делать, если температура масла выходит за допустимые пределы
Нормальный диапазон температуры масла в АКПП для большинства современных автомобилей составляет 80–100°C. Превышение 120°C сигнализирует о критической ситуации, требующей немедленных действий. Первым шагом проверьте уровень масла: низкий объем ускоряет нагрев из-за недостаточного охлаждения. Используйте щуп или диагностический сканер для точного замера – показания на приборной панели часто запаздывают.
Если уровень в норме, оцените состояние радиатора охлаждения АКПП. Загрязнение сот пылью, грязью или маслом снижает эффективность теплоотвода на 30–40%. Очистите радиатор струей воды под давлением, избегая повреждения тонких пластин. В случае механических повреждений (вмятины, трещины) замените деталь – ремонт не обеспечит должной теплопроводности.
- Проверьте работу вентилятора охлаждения. На моделях с отдельным вентилятором для АКПП (например, Toyota Land Cruiser 200) убедитесь, что он включается при температуре выше 95°C. Тест проводите на холостом ходу с подключенным сканером OBD-II.
- Осмотрите термостат системы охлаждения двигателя. Залипание в закрытом положении приводит к перегреву всего контура, включая АКПП. Замените термостат, если температура открытия превышает 92°C.
- Исключите утечки в магистралях охлаждения масла. Подтеки на стыках шлангов или радиаторе указывают на разгерметизацию. Используйте ультрафиолетовый краситель для точного обнаружения микротрещин.
При буксировке или езде с прицепом температура масла может подниматься на 20–25°C выше нормы. В таких случаях снизьте скорость до 60 км/ч и делайте остановки каждые 50 км для охлаждения. На автомобилях с режимом «Tow/Haul» активируйте его – это оптимизирует переключения и снижает нагрузку на трансмиссию.
Если перегрев повторяется после всех проверок, замените масло на синтетическое с улучшенными термостабильными свойствами. Например, Mobil 1 Synthetic ATF выдерживает до 150°C без потери вязкости. Одновременно замените фильтр АКПП – засоренный фильтр увеличивает сопротивление потоку масла на 15–20%, провоцируя перегрев.
В экстренных ситуациях (температура выше 130°C) включите нейтраль и дайте двигателю поработать на холостом ходу 5–7 минут. Это снизит нагрузку на трансмиссию и ускорит охлаждение. Не глушите двигатель сразу – резкое прекращение циркуляции масла усугубит перегрев. После стабилизации температуры двигайтесь на минимальной скорости до сервиса.
Хронический перегрев (выше 110°C более 10 минут) приводит к деградации фрикционных накладок и уплотнений. В таких случаях требуется диагностика гидроблока и соленоидов. Используйте специализированное оборудование (например, ATF Test Kit) для проверки давления в магистралях – отклонение от нормы указывает на износ насоса или забитые каналы.
