Как поменять кнопки на ключе киа спортейдж 3

Ключ-брелок Киа Спортейдж 3 (2010–2016 гг.) оснащён механическими кнопками, которые со временем изнашиваются. Чаще всего выходят из строя кнопки «Lock» и «Unlock» – они перестают срабатывать с первого нажатия или требуют сильного давления. Причина – истирание контактных дорожек на плате или разрушение резиновой мембраны под кнопками. Замена комплектующих обойдётся в 500–1500 рублей, если делать её самостоятельно, против 3000–5000 рублей в сервисе.

Для работы потребуются: отвёртка с плоским жалом (2 мм), пинцет, паяльник (мощностью 30–40 Вт), припой, флюс, а также новые кнопки (артикул 95430-2S000 для оригинала или аналоги от Hella, Valeo). Перед началом разборки отключите аккумулятор автомобиля, чтобы избежать случайного срабатывания сигнализации. Ключ разбирается за 10–15 минут, если следовать последовательности действий без спешки.

Основная сложность – пайка новых кнопок. Контактные площадки на плате миниатюрные, а перегрев может повредить дорожки. Используйте тонкий припой (0,5–0,8 мм) и не держите паяльник на одном месте дольше 2 секунд. После установки проверьте работоспособность каждой кнопки мультиметром в режиме прозвонки. Если сигнал не проходит, повторно пропаяйте контакты, предварительно очистив их от остатков флюса спиртом.

Сборка ключа выполняется в обратном порядке. Убедитесь, что резиновая прокладка между корпусом и платой установлена правильно – она предотвращает попадание влаги. После сборки протестируйте брелок на расстоянии 1–2 метров от автомобиля. Если сигнал нестабилен, проверьте целостность антенны (тонкий провод, идущий от платы к корпусу). При необходимости восстановите его контакт с помощью пайки.

Необходимые инструменты и материалы для разборки ключа

Разборка невозможна без специальных приспособлений для работы с электроникой. Мультиметр с режимом прозвонки (диапазон 200 Ом) поможет проверить целостность контактных дорожек на плате после замены кнопок. Для пайки новых микрокнопок (например, тактовых переключателей типа ALPS SKHHLQA010) потребуется паяльник мощностью 25–30 Вт с тонким жалом (0,5–1 мм) и припой диаметром 0,5 мм. Флюс на основе канифоли предпочтительнее активных паяльных паст – последние могут окислить контакты со временем.

• Клей для пластика (например, Loctite 406 или Bison Plastic) – восстанавливает сломанные защёлки корпуса.
• Спирт изопропиловый (99%) – очистка контактов от остатков старого припоя и грязи.
• Кисточка с жёстким ворсом (№2 или №3) – удаление пыли из труднодоступных мест.
• Силиконовая смазка (например, CRC Silicone Lubricant) – обработка подвижных частей механизма.

Запасные детали подбираются строго по модели ключа. Для Киа Спортейдж 3 (2010–2016 гг.) используются кнопки с артикулом 95430-2S000 (комплект из 3 шт.) или аналоги от сторонних производителей: Hella 8KD 351 306-001, Valeo 257350. Обратите внимание на высоту штока кнопки – стандартные варианты имеют 3,5 мм, но встречаются и 4 мм. Перед покупкой сверьтесь с маркировкой на старой плате: надписи SW1/SW2/SW3 указывают на расположение кнопок.

Дополнительные материалы ускорят процесс и предотвратят ошибки. Антистатический браслет (сопротивление 1 МОм) защитит микросхему от статического электричества. Для фиксации платы во время пайки подойдёт держатель типа «третья рука» с лупой (увеличение 5x). Если корпус ключа треснул, закажите новый по VIN-коду автомобиля – артикул оригинального 95430-2S010 (чёрный) или 95430-2S020 (серебристый). Избегайте дешёвых копий: их пластик часто не совпадает по толщине, что приводит к люфту кнопок.

Как правильно вскрыть корпус ключа без повреждений

Корпус ключа Киа Спортейдж 3 выполнен из двух пластиковых половин, скрепленных защелками и винтом под заглушкой. Перед началом разборки подготовьте инструменты: тонкую плоскую отвертку (шириной 2–3 мм), пластиковую лопатку для разборки электроники, пинцет и магнитную отвертку с шестигранной головкой на 1,5 мм. Работайте на ровной поверхности с хорошим освещением, чтобы не потерять мелкие детали.

Первым шагом снимите металлическую заглушку на торце ключа. Подденьте её отверткой с узким жалом, вставив инструмент в паз между заглушкой и корпусом. Усилие прикладывайте равномерно, чтобы не сломать пластиковые выступы. После удаления заглушки выкрутите винт шестигранником – он фиксирует обе половины корпуса и батарейный отсек.

Для разделения половин корпуса используйте пластиковую лопатку. Начните с угла, где расположен механизм выкидного жала ключа. Вставьте лопатку в стык и аккуратно отожмите защелки, двигаясь по периметру. Избегайте резких движений – защелки хрупкие и ломаются при чрезмерном давлении. Если корпус не поддается, проверьте, не остался ли незамеченным винт или скрытая защелка в районе кнопок.

• Не используйте металлические инструменты для поддевания защелок – риск поцарапать пластик или повредить электронную плату.
• Если защелка не поддается, прогрейте корпус феном (температура 60–70°C) в течение 30 секунд – пластик станет эластичнее.
• При работе с кнопками не давите на них пальцами – используйте пинцет, чтобы избежать случайного нажатия и срабатывания механизма.

После отделения верхней половины корпуса от нижней отсоедините шлейф кнопок от платы. Шлейф крепится на разъеме с защелкой – подденьте её пинцетом и аккуратно вытяните коннектор. Если шлейф приклеен, не тяните за провода: подденьте его с краю пластиковой лопаткой, чтобы не оборвать контакты. Осмотрите плату на предмет повреждений – трещины или окисление могут потребовать дополнительного ремонта.

Сборку проводите в обратном порядке. Убедитесь, что все защелки зафиксированы, а шлейф кнопок плотно вставлен в разъем. Перед окончательной фиксацией винта проверьте работоспособность кнопок и механизма выкидного жала. Если корпус не закрывается полностью, разберите его повторно – вероятно, одна из защелок не встала на место или мешает провод.

Определение типа кнопок и их совместимость с Киа Спортейдж 3

Киа Спортейдж 3 (2010–2016) использует два основных типа кнопок для ключей: оригинальные выкидные (с логотипом Kia) и складные (без логотипа, с металлическим корпусом). Выкидные кнопки встречаются в ключах с артикулами 95440-2S000 (для рынка Европы) и 95440-2S500 (для США), складные – 95440-2S010. Отличить их можно по форме: выкидные имеют пластиковый корпус с кнопками на лицевой стороне, складные – металлический корпус с кнопками на торце. Перед заменой проверьте маркировку на обратной стороне кнопки: надпись «HCS200» или «HCS300» указывает на тип чипа.

Совместимость зависит от года выпуска и региона. Модели до 2013 года используют кнопки с частотой 433 МГц, после – 868 МГц (для Европы) или 315 МГц (для США). Ключи с частотой 868 МГц не работают с автомобилями, рассчитанными на 433 МГц, и наоборот. Проверить частоту можно по наклейке на плате ключа или через диагностический сканер (например, Launch X431). При покупке новых кнопок уточняйте совместимость по VIN-коду автомобиля – это исключит ошибки.

Неоригинальные кнопки (например, от производителей NSP, Keyless2Go) часто требуют перепрограммирования иммобилайзера. Оригинальные кнопки Kia программируются автоматически при синхронизации с блоком управления, но их стоимость в 2–3 раза выше аналогов. Если автомобиль оснащён системой Smart Key, потребуются кнопки с поддержкой бесключевого доступа (артикул 95440-2S020). Для простых ключей подойдут универсальные кнопки с чипом PCF7936 или PCF7946, но их нужно «привязывать» через OBD-разъём.

При выборе кнопок обратите внимание на количество каналов: стандартные ключи Киа Спортейдж 3 поддерживают 4 канала (открытие/закрытие дверей, багажник, паника). Некоторые аналоги имеют только 2 канала, что ограничит функциональность. Также проверьте расположение контактов на плате – у оригинальных кнопок они расположены в строгом порядке, у дешёвых подделок часто смещены, что приводит к некорректной работе. Если кнопка не реагирует после установки, проверьте полярность батарейки (CR2032) и целостность дорожек на плате.

Для точной идентификации типа кнопки используйте следующую таблицу:

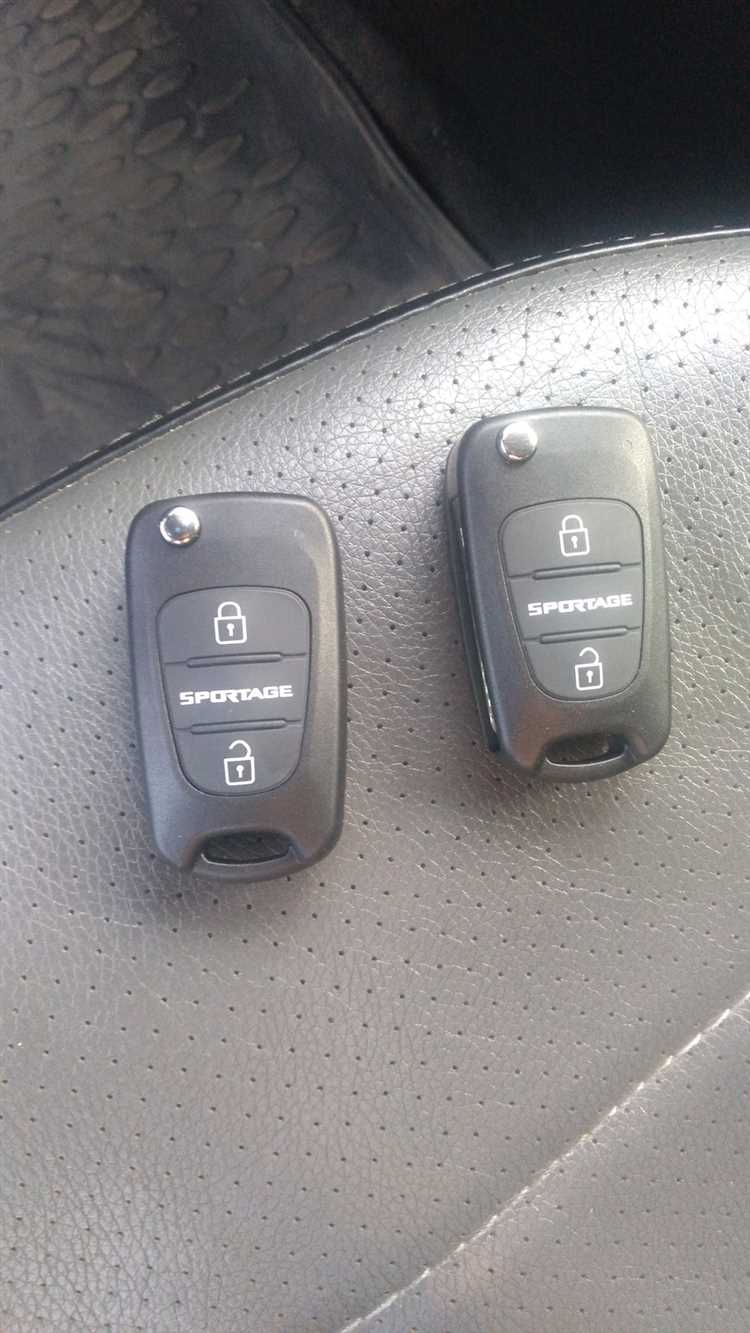

Пошаговая инструкция по извлечению старых кнопок

Перед началом работ отключите аккумулятор автомобиля, сняв клемму «минус». Это исключит риск короткого замыкания при работе с электрическими контактами ключа. Подденьте пластиковый корпус ключа тонкой отвёрткой с плоским жалом в месте стыка двух половинок – обычно защёлки расположены по периметру, ближе к углам. Действуйте аккуратно, чтобы не повредить пластик: приложите усилие в 2–3 кг, одновременно покачивая отвёртку для равномерного выхода защёлок.

После разделения корпуса извлеките электронный модуль, удерживаемый на месте двумя винтами под крестовую отвёртку PH0. Винты часто покрыты заводским герметиком – используйте магнитную отвёртку, чтобы избежать их потери. Отсоедините шлейф кнопок от платы, потянув за фиксатор разъёма вверх: он выполнен из хрупкого пластика, поэтому не прилагайте усилий более 0,5 кг. Если шлейф приклеен, прогрейте его феном при температуре 60–80°C в течение 10–15 секунд для размягчения клея.

Кнопки закреплены на шлейфе методом пайки или контактной сварки. Для демонтажа потребуется паяльник мощностью 25–30 Вт с тонким жалом (0,5–1 мм) и припой с флюсом. Прогрейте паяльником контактные площадки кнопки до расплавления припоя (температура 250–300°C), затем подденьте кнопку пинцетом и снимите её. Если кнопка приварена, аккуратно срежьте её скальпелем или острым ножом, оставляя на шлейфе минимальные остатки контактов для последующей пайки новой детали.

Очистите шлейф от остатков припоя и клея с помощью изопропилового спирта и безворсовой салфетки. Проверьте целостность дорожек мультиметром в режиме прозвонки: сопротивление между контактами должно быть не более 1 Ом. При обнаружении обрывов восстановите дорожки токопроводящим клеем или тонкой медной проволокой, зафиксировав её пайкой. Храните снятые кнопки в антистатическом пакете, чтобы избежать повреждения статическим электричеством.

Установка новых кнопок и проверка их работоспособности

Перед установкой новых кнопок убедитесь, что плата ключа Киа Спортейдж 3 очищена от остатков старого клея и пыли. Используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация не менее 90%), чтобы удалить загрязнения с контактных площадок. Избегайте чрезмерного давления – микросхемы на плате чувствительны к механическим повреждениям.

Разместите новые кнопки на плате, совместив их контакты с соответствующими площадками. Для моделей 2010–2013 годов используйте кнопки с артикулом 95430-2S000 (блокировка) и 95431-2S000 (разблокировка), для рестайлинговых версий 2014–2016 – 95430-4L000 и 95431-4L000. Проверьте наличие микроскопических зазоров: даже 0,1 мм смещения может привести к некорректной работе.

Припаяйте кнопки паяльником с тонким жалом (температура 300–320°C) и припоем с флюсом Rosin flux. Наносите припой точечно, избегая перегрева – время контакта жала с контактом не должно превышать 2 секунд. После пайки осмотрите соединения под лупой: мостики припоя между контактами недопустимы.

Соберите корпус ключа, начиная с нижней части. Убедитесь, что резиновые прокладки кнопок плотно прилегают к пластиковым направляющим – иначе кнопки будут «проваливаться» при нажатии. Закройте корпус, защелкнув фиксаторы по периметру, затем затяните винт крепления батарейного отсека отверткой PH0 с моментом 0,3 Н·м.

Для проверки работоспособности поднесите ключ к автомобилю на расстояние 1–1,5 метра. Нажмите каждую кнопку по 3 раза: светодиод на ключе должен мигать синхронно с габаритными огнями авто. Если реакция отсутствует, перепрограммируйте ключ с помощью диагностического сканера Kia GDS или Launch X431 через разъем OBD-II.

Проверьте дальность действия: на открытой местности сигнал должен стабильно срабатывать на расстоянии до 20 метров. В условиях городской застройки (парковки, подземные гаражи) допустимо снижение дальности до 8–10 метров. Если радиус действия сократился более чем на 30%, замените батарейку CR2032 на новую с напряжением 3,0–3,3 В.

Завершите тестирование проверкой функции двухэтапного открытия дверей: нажмите кнопку разблокировки дважды с интервалом 0,5 секунды – должны открыться все двери и багажник. Если срабатывает только водительская дверь, обновите прошивку блока управления кузовом (BCM) через официальное ПО Kia KDS.

Сборка ключа и финальная проверка функциональности

Установите плату с новыми кнопками в корпус ключа, совместив контакты с посадочными местами. Проверьте, чтобы резиновый уплотнитель кнопок не сместился – его деформация приведёт к залипанию или некорректному срабатыванию. Закройте корпус, защёлкнув фиксаторы по периметру: на Kia Sportage 3 их четыре, два из которых расположены у основания лезвия. При сборке избегайте чрезмерного давления – пластик хрупкий, особенно в местах крепления микросхемы.

Вставьте батарейку CR2032 плюсом вверх, ориентируясь на маркировку на плате. Если после установки кнопки не реагируют, извлеките батарейку на 10 секунд и повторите попытку – это сбросит контроллер. Перед окончательной фиксацией крышки корпуса протестируйте все функции: открытие/закрытие дверей, багажника, паническую кнопку и дистанционный запуск двигателя (если предусмотрен). Расстояние проверки – не менее 5 метров от автомобиля, без помех в виде металлических конструкций или других ключей.

После успешного тестирования зафиксируйте крышку корпуса винтом (если предусмотрен) или плотно защёлкните. Если ключ работает нестабильно, разберите его повторно и убедитесь в отсутствии окислов на контактах платы – очистите их спиртовой салфеткой. Для долговечности избегайте хранения ключа вблизи источников электромагнитных помех (например, микроволновых печей) и не подвергайте его ударам: ударопрочность корпуса Sportage 3 ограничена 1,5 метра падения на твёрдую поверхность.
