Кулиса на ВАЗ 2110 – слабое звено трансмиссии, особенно в автомобилях с пробегом свыше 100 000 км. Износ пластиковых втулок, люфт шарнира или деформация тяги приводят к размытому переключению передач, самопроизвольному выбиванию скоростей и затруднённому включению задней. Стандартная кулиса (артикул 2110-1703160) рассчитана на 5–7 лет эксплуатации, но реальный срок зависит от стиля вождения и качества дорог. Если при переключении слышен металлический стук или рычаг КПП болтается, как на шарнире, – пора менять.
Замена кулисы на ВАЗ 2110 не требует подъёмника или специального инструмента, но без точного соблюдения последовательности действий можно повредить карданчик привода или сорвать резьбу на шпильках. Работа займёт 1,5–2 часа, если под рукой будут: головка на 13 мм с удлинителем, ключ на 10 мм, плоская отвёртка, молоток (не тяжёлый), смазка Литол-24 или аналог. Перед началом отсоедините клемму аккумулятора – случайное замыкание проводки под днищем чревато коротким замыканием.
Оригинальная кулиса стоит 800–1200 рублей, но дешёвые аналоги (например, производства «Трек» или «Политех») часто имеют зазоры в шарнирах уже с завода. Лучше выбирать усиленные варианты с металлическими втулками (артикул 2110-1703160-10) или короткоходные кулисы для более чёткого переключения. При покупке проверьте комплектность: в коробке должны быть две резиновые втулки (артикул 2110-1703164), стопорное кольцо и шайба. Если втулки отсутствуют – докупите отдельно, иначе новая кулиса быстро разболтается.
Начинайте работу с холодным двигателем: горячее масло из КПП может вытечь при демонтаже. Поддомкратьте переднюю часть автомобиля и зафиксируйте на подставках – работать лёжа под машиной неудобно и травмоопасно. Слейте масло из коробки (около 2,5 литра) через сливную пробку, чтобы избежать потёков при снятии кулисы. Если масло старое (чёрное, с металлической стружкой), замените его после установки новой детали – это продлит срок службы синхронизаторов.
Необходимые инструменты и материалы для замены кулисы
Для замены кулисы на ВАЗ 2110 потребуется стандартный набор инструментов: головки на 10, 13 и 17 мм с удлинителем, рожковые ключи тех же размеров, отвёртка с плоским и крестовым шлицем, пассатижи и молоток. Дополнительно понадобится шестигранник на 5 мм для откручивания стопорного болта на тяге привода. Рекомендуется использовать динамометрический ключ для затяжки креплений с усилием 18–22 Н·м, чтобы избежать перетяжки или ослабления соединений. Для доступа к механизму пригодится домкрат или смотровая яма, а также противооткатные упоры.
Из расходных материалов необходима новая кулиса – оригинальная (артикул 2110-1703160) или аналог от проверенных производителей, например, «Крафт» или «Триалли». Для смазки шарниров и подвижных соединений потребуется литол-24 или графитовая смазка в количестве 50–100 г. Если при демонтаже обнаружится износ резиновых втулок или пыльников, их следует заменить: втулка тяги (2110-1703164) и пыльник шарнира (2110-1703168). Также пригодится ветошь для очистки деталей и обезжириватель (бензин или уайт-спирит) для подготовки поверхностей перед установкой.
Для удобства работы стоит подготовить перчатки, фонарик с узким лучом и магнитную головку – она предотвратит падение болтов в труднодоступные места. Если кулиса меняется из-за люфта, проверьте состояние карданчика рычага КПП (артикул 2110-1703170) и при необходимости замените его одновременно. Не экономьте на качестве деталей: неоригинальные кулисы с тонкими стенками или некачественным металлом быстро выходят из строя, особенно при агрессивном стиле вождения.
Подготовка автомобиля и рабочего места перед демонтажем

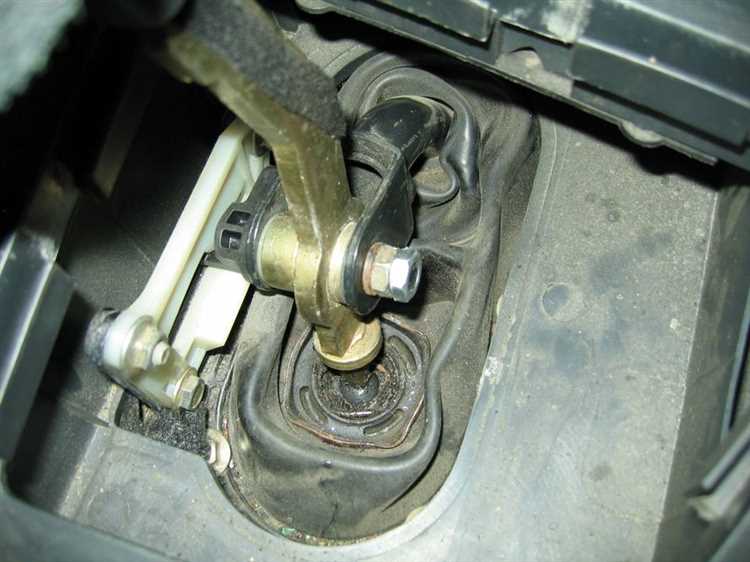

Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Под задние колеса подложите противооткатные упоры – для ВАЗ 2110 достаточно двух кирпичей или специализированных башмаков. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электропроводкой, расположенной рядом с кулисой. Если планируется замена втулок или сальников, подготовьте емкость для слива трансмиссионного масла объемом не менее 3 литров – даже частичный слив облегчит последующую сборку.
Обеспечьте доступ к днищу автомобиля. Для этого используйте подъемник, смотровую яму или домкрат с подставками. При работе с домкратом поднимайте машину за штатные точки кузова: передний лонжерон или задний редуктор. Никогда не опирайте домкрат на пороги или элементы подвески. Если работы проводятся на улице, выберите место в тени – прямые солнечные лучи ускоряют испарение смазки и усложняют демонтаж закисших соединений.
Подготовьте инструмент: набор головок (10, 13, 17 мм), удлинитель, карданный шарнир для труднодоступных болтов, динамометрический ключ с диапазоном 20–100 Н·м, плоскогубцы с тонкими губками, молоток с резиновой или медной насадкой. Для очистки резьбовых соединений потребуется металлическая щетка и проникающая смазка (WD-40 или аналог). Заранее приобретите новые стопорные кольца, шайбы и прокладки – оригинальные детали для ВАЗ 2110 имеют артикулы 2110-1703198 (прокладка), 2108-1703180 (стопорное кольцо).
Организуйте рабочее место так, чтобы все детали и инструменты находились в пределах вытянутой руки. Разложите снятые элементы в порядке демонтажа на чистой ветоши или магнитном лотке – это предотвратит потерю мелких деталей и упростит сборку. Если кулиса снимается впервые, сфотографируйте исходное положение тяг и рычагов на телефон – визуальная справка поможет избежать ошибок при установке новой детали. Для защиты салона от грязи и инструментов закройте сиденья и пол полиэтиленовой пленкой или картоном.
Проверьте состояние соседних узлов: осмотрите пыльники шаровых опор, сайлентблоки рычагов и приводные валы. При обнаружении трещин или люфтов замените их одновременно с кулисой – одновременный ремонт сэкономит время и предотвратит повторный демонтаж. Если автомобиль оснащен газобаллонным оборудованием, убедитесь, что баллон не мешает доступу к коробке передач. В случае необходимости временно демонтируйте его, соблюдая правила безопасности при работе с газовыми системами.
Снятие старой кулисы: последовательность действий и нюансы
Снимите стопорное кольцо с шарнира кулисы, используя круглогубцы или специальный съемник. Если кольцо прикипело, обработайте его WD-40 и дайте постоять 5–10 минут. Выведите тягу из зацепления с механизмом переключения передач, аккуратно покачивая ее из стороны в сторону. Проверьте состояние резиновых втулок на шарнире – при наличии трещин или деформации их необходимо заменить. Обратите внимание на положение пружинного фиксатора: при обратной сборке он должен четко защелкнуться в пазу.
Проверка состояния сопряженных деталей перед установкой новой кулисы
Перед монтажом новой кулисы осмотрите шток коробки передач на наличие износа или деформаций. На поверхности не должно быть задиров, глубоких царапин или следов коррозии – такие дефекты приведут к быстрому износу новой детали. Особое внимание уделите участку, контактирующему с сальником: даже незначительные неровности спровоцируют течь масла. При обнаружении повреждений шток подлежит замене или шлифовке на токарном станке с последующей полировкой.
Проверьте состояние карданчика кулисы (если установлен). Износ шарниров проявляется люфтом при покачивании рукой – допустимое смещение не более 1–1,5 мм. Разберите карданчик, осмотрите крестовины: на игольчатых подшипниках не должно быть выработки, а сами подшипники должны вращаться без заеданий. Смажьте детали литолом-24 или аналогом перед сборкой. Если люфт превышает норму, замените карданчик целиком – ремонт отдельных элементов ненадёжен.
- Сальник штока КПП: осмотрите на предмет трещин, затвердевания или разрывов. Даже микроскопические повреждения приведут к утечке трансмиссионного масла. Проверьте посадочное место сальника в картере – оно должно быть чистым, без заусенцев. При замене используйте только оригинальные сальники (артикул 2110-1701210) или аналоги от проверенных производителей (например, Corteco 19032360B).
- Резиновые втулки тяги привода: растрескивание или потеря эластичности – повод для замены. Проверьте их на сжатие: втулки должны восстанавливать форму после нажатия. Изношенные втулки вызывают вибрацию и нечёткое включение передач. Артикул оригинальных втулок – 2110-1703216.
- Крепёжные болты: резьба на болтах М10×1,25 (крепление кулисы к штоку) не должна быть сорвана. Проверьте момент затяжки динамометрическим ключом – 18–22 Н·м. При срыве резьбы нарежьте новую метчиком или замените болт.
Оцените состояние пыльника кулисы. На нём недопустимы разрывы, трещины или следы масла – это прямой путь для грязи и влаги к шарнирам. Если пыльник повреждён, замените его вместе с новой кулисой (артикул 2110-1703208). Перед установкой обработайте внутреннюю поверхность пыльника силиконовой смазкой для продления срока службы.
Проверьте соосность отверстий в кулисе и штоке КПП. При несовпадении более чем на 0,5 мм возможны заедания при переключении передач. Используйте шаблон или старую кулису для проверки: приложите её к штоку и убедитесь, что отверстия совпадают без перекосов. Если выявлено смещение, отцентрируйте шток с помощью регулировочных шайб или замените его.
Замерьте люфт в шаровой опоре рычага переключения передач. Допустимое значение – не более 2 мм при нажатии с усилием 5 кг. Превышение нормы указывает на износ опоры, что приведёт к нечёткой работе механизма. Для замены используйте опору с артикулом 2110-1703060. После установки новой кулисы отрегулируйте привод, чтобы исключить влияние остаточного люфта на переключение передач.
Установка новой кулисы и регулировка механизма переключения передач
Регулировка начинается с выставления нейтрали: включите 3-ю передачу, затем переведите рычаг в нейтральное положение и зафиксируйте его, удерживая рукой. Ослабьте контргайку на тяге привода и вращайте регулировочную муфту до совпадения меток на картере КПП и рычаге – допустимое отклонение не более 1 мм. Проверьте чёткость включения всех передач: ход рычага должен быть плавным, без заеданий и «двойного щелчка». Если 1-я или задняя передача включаются с усилием, сместите кулису на 1–2 мм вперёд, повторно затянув гайки крепления. После регулировки залейте 50–70 мл трансмиссионного масла в шарнирный узел через маслёнку.
Тестирование работы коробки передач после замены кулисы
Первым этапом проверки станет холодный запуск двигателя и последовательное переключение передач на неподвижном автомобиле. Начните с нейтрали, затем включите первую, вторую, третью, четвертую и пятую передачи, фиксируя усилие на рычаге и четкость фиксации. На ВАЗ 2110 после замены кулисы допустимо легкое сопротивление при переходе с первой на вторую передачу, но рычаг не должен «проваливаться» или требовать дополнительного усилия свыше 1,5–2 кг. Если переключение сопровождается металлическим скрежетом или рычаг «гуляет» в нейтральном положении, кулису необходимо повторно отрегулировать.
На ходу проверьте включение всех передач при скоростях, соответствующих заводским рекомендациям: первая – до 30 км/ч, вторая – 30–50 км/ч, третья – 50–70 км/ч, четвертая – 70–90 км/ч, пятая – свыше 90 км/ч. Особое внимание уделите переключению с первой на вторую передачу – на 2110 часто возникает «выбивание» из-за неверной регулировки тяги кулисы. Если передача включается с задержкой более 0,5 секунды или требует двойного выжима сцепления, уменьшите длину тяги на 2–3 мм и повторите тест.
Протестируйте заднюю передачу на ровной площадке без уклона. Рычаг должен входить в зацепление без усилий, характерный щелчок синхронизатора должен быть слышен отчетливо. Если задняя передача включается с хрустом или требует приложения силы свыше 3 кг, проверьте состояние пружины фиксатора в механизме кулисы – она могла сместиться при установке. На моделях с пробегом свыше 150 тыс. км допустим легкий шум при включении задней передачи из-за износа синхронизатора, но он не должен переходить в скрежет.
Оцените поведение коробки при резком разгоне с места. На первой передаче при 3000 об/мин рычаг не должен самопроизвольно выскакивать из зацепления. Если это происходит, увеличьте предварительный натяг пружины фиксатора на 1–1,5 оборота регулировочного болта. На второй и третьей передачах при резком ускорении допустимо легкое «подвывание» шестерен, но вибрация на рычаге не должна превышать 0,3 мм по амплитуде – в противном случае проверьте затяжку болтов крепления кулисы к картеру КПП.
Проверьте работу коробки при движении накатом на скорости 60–70 км/ч. Переведите рычаг в нейтральное положение и наблюдайте за его поведением: он должен оставаться неподвижным, без самопроизвольного смещения в сторону включения передачи. Если рычаг «уводит» влево или вправо, отрегулируйте положение кулисы относительно оси рычага, сместив ее на 1–2 мм в противоположную сторону. На автомобилях с пробегом свыше 200 тыс. км допустимо легкое дрожание рычага на нейтрали из-за износа подушек КПП.
Проведите тест на «двойное выключение» сцепления при переключении с четвертой на третью передачу на скорости 80 км/ч. Выжмите сцепление, переведите рычаг в нейтраль, отпустите сцепление, снова выжмите и включите третью передачу. Процесс должен занимать не более 1,2 секунды. Если время увеличивается, проверьте свободный ход педали сцепления – он должен составлять 25–30 мм. На ВАЗ 2110 с гидравлическим приводом сцепления задержка часто связана с завоздушиванием системы или износом главного цилиндра.
Завершите тестирование проверкой работы коробки при движении в гору под нагрузкой. На второй передаче при 2500 об/мин двигатель не должен «захлебываться», а рычаг – самопроизвольно выскакивать. Если передача «вылетает», увеличьте длину тяги кулисы на 1–2 мм и повторите тест. На подъемах свыше 10% допустимо легкое проскальзывание сцепления, но оно не должно сопровождаться запахом горелого фрикционного материала – в этом случае требуется замена диска сцепления.
После всех испытаний заглушите двигатель и визуально осмотрите места крепления кулисы к картеру КПП. Подтеки масла или следы смазки на резиновом чехле рычага указывают на нарушение герметичности сальника штока выбора передач. В этом случае замените сальник и проверьте уровень масла в коробке – на ВАЗ 2110 он должен находиться на 5–7 мм ниже кромки заливного отверстия. Если масло темное или содержит металлическую стружку, выполните его замену с промывкой КПП.
Типичные ошибки при замене кулисы и способы их избежать

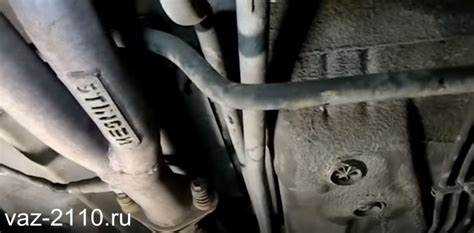

Первая распространённая ошибка – неправильная регулировка кулисы после установки. Многие ограничиваются простой заменой детали, не проверяя соосность тяг и рычагов. В результате передачи включаются с усилием или не фиксируются. Чтобы этого избежать, после монтажа новой кулисы ослабьте стяжной болт на её кардане, выжмите сцепление, установите рычаг КПП в нейтральное положение и затяните болт. Проверьте включение всех передач, особенно задней – она должна срабатывать без хруста.
Игнорирование состояния сопутствующих элементов приводит к быстрому износу новой кулисы. Часто автовладельцы не проверяют шарниры привода переключения, подушки КПП или сальники. Если шарнир имеет люфт более 1 мм, его нужно заменить – иначе вибрации передадутся на кулису, сократив её ресурс вдвое. Также осмотрите пыльник кардана: трещины или разрывы пропускают грязь, которая выведет механизм из строя за 5–7 тысяч километров.
Неправильная фиксация кулисы на штоке КПП – ещё одна частая проблема. При затяжке гайки крепления некоторые используют ударный инструмент, что приводит к деформации штока или срыву резьбы. Гайку нужно затягивать динамометрическим ключом с моментом 18–22 Н·м. Если шток проворачивается, зафиксируйте его газовым ключом через ветошь, чтобы не повредить поверхность. После затяжки нанесите на резьбу фиксатор (например, Loctite 243) для предотвращения самопроизвольного откручивания.
Последняя ошибка – пренебрежение проверкой работы механизма до окончательной сборки. Многие собирают всё в обратном порядке, а затем обнаруживают, что передачи включаются с трудом. Перед установкой консоли и центрального тоннеля проверьте ход рычага КПП: он должен двигаться плавно, без заеданий. Если рычаг «гуляет» в нейтрали, отрегулируйте длину тяги привода или замените изношенные втулки. Только после успешного теста затягивайте все крепления окончательно.
