Метка на коленвале – критический элемент для точной синхронизации работы двигателя. Неправильная установка приводит к сбоям зажигания, потере мощности или механическим повреждениям. В большинстве современных двигателей используется шпонка или насечка на шестерне коленвала, совмещаемая с ответной меткой на блоке цилиндров. Для работы потребуются: динамометрический ключ (момент затяжки 90–120 Н·м для большинства моделей), съемник шкива, индикаторная стойка (если требуется проверка биения) и набор торцевых головок.
Перед началом демонтируйте ремень ГРМ или цепь, предварительно зафиксировав распредвал и коленвал в положении ВМТ первого цилиндра. На шкиве коленвала найдите заводскую метку – обычно это точка, риска или углубление. Если метка отсутствует или стёрта, нанесите новую с помощью керна или маркера по металлу, ориентируясь на положение шпонки (для шпоночных соединений) или данные сервисной документации. Для двигателей с балансирными валами дополнительно проверьте совпадение их меток с коленвалом.
При установке шкива коленвала убедитесь, что шпонка или шлицы вошли в паз без перекоса. Затягивайте болт крепления в два этапа: сначала до 50–60 Н·м, затем доверните на угол 90–120° (точные значения указаны в мануале). После затяжки проверьте совпадение меток с помощью фонарика и зеркала – допустимое отклонение не должно превышать 0,5 мм. Если двигатель оснащён датчиком положения коленвала (ДПКВ), убедитесь, что зазор между датчиком и задающим диском составляет 0,5–1,5 мм.
После сборки прокрутите коленвал вручную на два оборота и повторно проверьте совпадение меток. Запустите двигатель на холостых оборотах и прослушайте работу на предмет посторонних шумов. При наличии диагностического сканера считайте ошибки – коды P0335–P0339 указывают на проблемы с синхронизацией. В случае несовпадения меток разберите узел и повторите процедуру, уделив внимание центровке шкива и состоянию шпонки.
Установка метки на коленвале: пошаговая инструкция
Перед началом работ убедитесь, что двигатель остыл, а аккумулятор отключен. Для точной установки метки потребуется набор инструментов: динамометрический ключ (момент затяжки 90–110 Н·м для большинства болтов шкива), съемник шкива коленвала, маркер или керн, стробоскоп (при проверке фаз газораспределения) и индикатор часового типа с магнитной стойкой. Расположите автомобиль на ровной поверхности, зафиксируйте колеса противооткатными упорами и включите передачу (для механики) или переведите селектор в режим «P» (для автомата).
Снимите правое переднее колесо и подкрылок для доступа к шкиву коленвала. Демонтируйте ремень или цепь ГРМ согласно заводской инструкции – для этого ослабьте натяжитель, зафиксируйте распредвал специальным приспособлением (если предусмотрено конструкцией) и снимите ремень с шестерни коленвала. В некоторых моделях (например, VAG 1.8T) потребуется снять нижнюю крышку ГРМ, закрепленную на 5–7 болтах под ключ TORX T30.
Очистите поверхность шкива коленвала от грязи и масла с помощью обезжиривателя (например, Loctite 7063) и безворсовой салфетки. Проверьте состояние шпоночного паза – при износе свыше 0,1 мм метка будет смещаться. Нанесите базовую метку на шкив и блок цилиндров: для бензиновых двигателей она соответствует ВМТ первого цилиндра (обычно обозначена цифрой «0» или риской), для дизелей – положению поршня за 5–10° до ВМТ (уточните по сервисной документации).
Установите индикатор часового типа на магнитную стойку, закрепив его на блоке цилиндров так, чтобы наконечник упирался в днище поршня первого цилиндра через отверстие для свечи. Медленно вращайте коленвал по часовой стрелке (ключом на 22–24 мм за болт шкива) до достижения максимального показания индикатора – это и есть ВМТ. Если индикатора нет, используйте длинный щуп или проволоку, вставленную в свечное отверстие.
Совместите заводскую метку на шкиве с ответной меткой на блоке цилиндров. Для двигателей с ременным приводом ГРМ (например, Toyota 3S-FE) метка на шкиве должна совпасть с выступом на крышке ГРМ, для цепных (BMW N57) – с риской на звездочке коленвала и указателем на блоке. При отсутствии заводских меток нанесите новые керном глубиной 0,5–0,8 мм, предварительно разметив положение шкива относительно блока с помощью штангенциркуля.

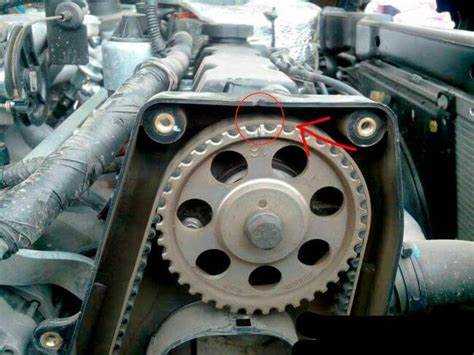

Проверьте совпадение меток распредвала и коленвала: на шестернях распредвала должны быть видны риски, совмещенные с ответными метками на крышке ГРМ или головке блока. Для двигателей с двумя распредвалами (например, Honda K20) метки на шестернях должны находиться на одной линии с плоскостью головки. Если метки не совпадают, ослабьте болты шестерен распредвала и скорректируйте положение, вращая их до совмещения.
Затяните болт шкива коленвала динамометрическим ключом в два этапа: сначала моментом 50–60 Н·м, затем доверните на 90–120° (угол доворота зависит от модели двигателя – уточните по мануалу). Для предотвращения самопроизвольного откручивания нанесите на резьбу фиксатор (например, Loctite 243) перед установкой болта. Установите на место ремень или цепь ГРМ, соблюдая последовательность: сначала на шестерню коленвала, затем на распредвал(ы), натяжитель и помпу.
Проверните коленвал вручную на два полных оборота по часовой стрелке и повторно проверьте совпадение всех меток. Если метки сместились, повторите процедуру установки. Подключите стробоскоп к высоковольтному проводу первого цилиндра и запустите двигатель на холостом ходу – вспышки стробоскопа должны точно совпадать с меткой на шкиве. При отклонении более чем на 2° откорректируйте положение шкива, ослабив болт и повернув его на необходимый угол.
Необходимые инструменты и материалы для нанесения метки
Для точной установки метки на коленвале потребуется набор специализированных инструментов, исключающих погрешности при разметке. Основной – микрометр с ценой деления 0,01 мм или штангенциркуль с глубиномером для измерения положения шкива относительно контрольных точек. Без них невозможно определить базовый угол опережения зажигания или ВМТ с требуемой точностью. Дополнительно понадобится индикатор часового типа с магнитным штативом (диапазон измерений не менее 10 мм) для фиксации биения вала при вращении.
Разметочные материалы должны обеспечивать долговечность и контрастность метки. Оптимальный выбор – маркер на основе оксида хрома (III) или гравировальный карандаш с алмазным наконечником, оставляющий стойкий след на металлических поверхностях. Для временной разметки подойдет мел или белый корректор, но их использование оправдано только при предварительной настройке. Избегайте фломастеров на спиртовой основе – они размываются маслом и топливом.
- Стробоскоп с регулировкой задержки – для динамической проверки метки на работающем двигателе (модели с частотой вспышек от 50 до 100 Гц).
- Набор щупов толщиной 0,05–1,0 мм – для контроля зазоров при выставлении распредвала по меткам коленвала.
- Динамометрический ключ (диапазон 20–200 Н·м) – для затяжки болтов шкива с регламентированным моментом.
- Магнитная подставка с гибкой штангой – для фиксации индикатора в труднодоступных местах.
Вспомогательные приспособления сокращают время работы и минимизируют риск ошибок. Фиксатор маховика (например, для двигателей ВАЗ – артикул 67.7820-9513) предотвращает случайное проворачивание вала при нанесении метки. Лазерный уровень с магнитным креплением позволяет проецировать линию разметки на шкив с точностью до 0,5 мм/м. Для двигателей с цепным приводом потребуется натяжитель цепи (временный, механический) – без него метка может сместиться при снятии нагрузки.
Подготовка двигателя и снятие защитных элементов
Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». Это исключит случайное замыкание при демонтаже проводки и датчиков. Если двигатель горячий, дайте ему остыть до температуры ниже 40°C – работа с раскалёнными деталями увеличивает риск ожогов и деформации пластиковых элементов.
Снимите защиту картера, открутив болты крепления ключом на 10 или 13 мм (зависит от модели автомобиля). На большинстве двигателей используется 4–6 болтов, расположенных по периметру. Если защита прикипела, обработайте резьбовые соединения проникающей смазкой (например, WD-40) за 10–15 минут до демонтажа. Храните болты в магнитной ванночке или подписанном контейнере, чтобы избежать потери.
Демонтируйте пластиковый кожух ремня ГРМ, закреплённый защёлками или винтами под торкс T25/T30. На некоторых моторах (например, Volkswagen EA888) потребуется предварительно снять верхнюю крышку двигателя, открутив 2–3 болта на 8 мм. Проверьте наличие скрытых креплений – часто они расположены под резиновыми заглушками или в углублениях.
Отсоедините разъёмы датчиков положения коленвала (ДПКВ) и распредвала (ДПРВ), нажав на фиксаторы пальцами или отвёрткой с плоским жалом. Маркируйте провода скотчем или бирками, чтобы не перепутать при обратной сборке. На двигателях с турбонаддувом (например, Renault 1.6 TCe) дополнительно снимите патрубки интеркулера, ослабив хомуты ключом на 7 мм.
Если мешает генератор или компрессор кондиционера, ослабьте их крепления, но не снимайте полностью – достаточно отвести агрегаты в сторону, зафиксировав проволокой или пластиковыми стяжками. На моторах с цепным приводом (например, BMW N20) демонтируйте натяжитель цепи, открутив болт на 16 мм, чтобы исключить случайное повреждение при вращении коленвала.
Очистите рабочую зону от грязи и масла с помощью очистителя тормозов или карбюратора. Особое внимание уделите шкиву коленвала и прилегающим поверхностям – даже мелкие частицы могут исказить метки при установке. Используйте безворсовую ветошь, чтобы не оставлять волокон в механизмах.
Определение правильного положения коленвала перед разметкой
Перед нанесением метки на коленвал необходимо установить его в положение, соответствующее верхней мертвой точке (ВМТ) первого цилиндра. Для этого используйте заводские метки на маховике или шкиве коленвала, совмещая их с указателем на блоке цилиндров. У большинства двигателей метка ВМТ обозначена риской или точкой, но на некоторых моделях (например, ВАЗ-2108) требуется совмещение двух меток: на шкиве и на передней крышке ГРМ.
Если заводские метки отсутствуют или повреждены, определите ВМТ механическим способом. Снимите свечу первого цилиндра и вставьте в отверстие длинный стержень (например, отвертку). Проворачивайте коленвал ключом за болт шкива до момента, когда поршень начнет подниматься. Зафиксируйте положение, когда стержень перестанет двигаться вверх – это и есть ВМТ. Для точности повторите процедуру 2–3 раза.
На двигателях с цепным приводом ГРМ (например, Toyota 2JZ-GTE) дополнительно проверьте совпадение меток на распредвалах и шестернях. Несовпадение даже на 1–2 зуба приведет к ошибке в установке фаз газораспределения. Для дизельных двигателей (например, Cummins ISF 2.8) ВМТ определяется по моменту максимального сжатия в первом цилиндре – используйте компрессометр или специальный индикатор часового типа.
При работе с двигателями, оснащенными балансирными валами (например, Mitsubishi 4G63), учитывайте их привод. Метки на балансирных валах должны совпадать с метками на коленвале, иначе возникнет дисбаланс и вибрация. На некоторых моделях (например, Honda D16Z6) балансирные валы имеют отдельные метки, которые необходимо совмещать параллельно с метками коленвала.
Для двигателей с изменяемыми фазами газораспределения (например, BMW N52) перед разметкой отключите систему Vanos. Снимите электрический разъем с клапана управления фазами и проверните коленвал вручную. Это исключит влияние гидравлических муфт на положение распредвалов и позволит точно выставить ВМТ. На двигателях с системой VVT-i (Toyota) аналогично отключите электромагнитные клапаны.
В случае отсутствия доступа к маховику или шкиву (например, при установке двигателя на стенд) используйте специальный инструмент – индикатор ВМТ. Установите его в свечное отверстие первого цилиндра и зафиксируйте момент максимального подъема поршня. Для дизельных двигателей с высокой степенью сжатия (например, Mercedes OM617) применяйте индикаторы с увеличенным ходом штока (до 150 мм).
После установки коленвала в ВМТ зафиксируйте его положение стопорным штифтом или болтом через специальное отверстие в блоке. На двигателях Volkswagen 1.9 TDI это отверстие расположено под стартером, на BMW M50 – за шкивом коленвала. Если стопорное отверстие отсутствует, используйте болт М10×1.5, вкрутив его в резьбовое отверстие на блоке вместо технологической заглушки. Это предотвратит случайное проворачивание коленвала при нанесении метки.
Способы точной разметки метки на коленвале
Для разметки с применением лазерного уровня потребуется специальное приспособление с магнитным основанием. Закрепите уровень на станине станка или верстаке так, чтобы лазерный луч проходил строго параллельно оси коленвала. Совместите луч с предварительно выбранной точкой на валу (например, с краем шпоночного паза или кромкой щеки). Нанесите метку керном или гравировкой, контролируя положение лазера при каждом повороте вала на 90° для проверки соосности.
Разметка с помощью шаблона эффективна при серийном производстве или ремонте однотипных двигателей. Изготовьте шаблон из листового металла толщиной 2–3 мм с вырезом, повторяющим профиль участка коленвала, где требуется метка. Зафиксируйте шаблон на валу струбцинами или магнитными держателями, совместив его с базовыми поверхностями (например, с торцом коренной шейки). Нанесите метку через отверстие в шаблоне, используя керн или маркер с тонким стержнем.
- Применение делительной головки – метод для высокоточной разметки под углом. Установите коленвал в центрах делительной головки, выставив его по уровню. Настройте головку на требуемый угол (например, 120° для трехцилиндровых двигателей) и зафиксируйте положение. Нанесите метку керном или гравером, поворачивая вал на заданный угол после каждой отметки. Погрешность метода не превышает ±0,1° при правильной настройке.
- Использование координатно-расточного станка позволяет размечать метки с точностью до 0,005 мм. Закрепите коленвал на столе станка, выставив его по базовым поверхностям. Задайте координаты точки разметки в системе ЧПУ, ориентируясь на чертеж. Нанесите метку с помощью расточной оправки или специального гравировального инструмента, контролируя процесс по цифровому индикатору.
Для разметки в полевых условиях подойдет метод с использованием штангенциркуля и угломера. Зафиксируйте коленвал в тисках или на подставках, обеспечив его неподвижность. Измерьте штангенциркулем расстояние от базовой точки (например, от торца вала) до места нанесения метки. Угломером отложите требуемый угол (например, 90° для четырехцилиндровых двигателей) и нанесите метку керном. Погрешность метода составляет ±0,5 мм и ±1°, что достаточно для большинства ремонтных работ.
При разметке меток на коленвалах с маховиком удобно использовать штатные установочные штифты. Совместите маховик с коленвалом, вставив штифты в соответствующие отверстия. Нанесите метку на коленвале напротив риски или отверстия на маховике, используя керн или маркер. Этот метод исключает ошибки при сборке двигателя, так как метка будет строго синхронизирована с положением маховика.
Для проверки точности нанесенных меток используйте оптический проектор или микроскоп с увеличением 10–20 крат. Установите коленвал на предметный стол прибора, совместив метку с перекрестием окуляра. Измерьте отклонение от заданных координат с помощью микрометрических винтов. Допустимое отклонение для большинства двигателей не должно превышать ±0,05 мм по линейным размерам и ±0,2° по углу.
При нанесении меток на закаленные поверхности коленвала используйте электрогравировку или лазерную маркировку. Электрогравер с твердосплавным наконечником позволяет наносить метки глубиной до 0,3 мм без риска образования микротрещин. Лазерная маркировка обеспечивает точность до 0,01 мм и не требует механического воздействия на вал, что исключает деформации. Оба метода подходят для серийного производства и ремонта высоконагруженных двигателей.
