Поршни двигателей ВАЗ классифицируются по размерам для обеспечения точной подгонки под цилиндры. Классы обозначаются буквами A, B, C, D, E и соответствуют допускам на диаметр. Например, для двигателя ВАЗ-21083 стандартный размер поршня составляет 82,0 мм, но с учетом класса отклонения могут достигать ±0,01 мм. Это критично при ремонте: неправильный подбор ведет к повышенному износу или заклиниванию.
Маркировка наносится на днище поршня. Буква указывает на класс, а цифра рядом – группу по массе (например, А2). Для двигателей ВАЗ-21126 (Приора) классы смещены: A – 81,965–81,975 мм, B – 81,975–81,985 мм. При замене поршней проверяйте соответствие классу цилиндра: разница в один класс (0,01 мм) допустима, но не более.
Определить класс можно штангенциркулем с точностью 0,01 мм. Измеряйте диаметр на расстоянии 52,4 мм от днища (для ВАЗ-2108) или 10 мм от нижнего края юбки (для ВАЗ-2112). Сравните результат с таблицей допусков для вашей модели. Если маркировка стерта, используйте микрометр и сверяйтесь с заводскими спецификациями: например, для ВАЗ-21214 (Нива) класс E соответствует 82,005–82,015 мм.
При сборке двигателя учитывайте не только класс, но и зазор между поршнем и цилиндром. Для ВАЗ-2108 он должен быть 0,025–0,045 мм. Если зазор меньше – риск задиров, больше – стук и повышенный расход масла. Используйте ленту-щуп или нутромер для проверки. Не экономьте на точности: ошибка в 0,01 мм сокращает ресурс двигателя на 30–40%.

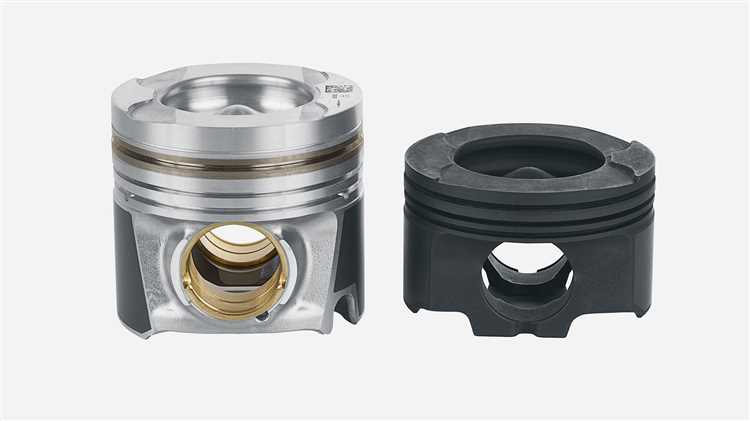

Какие классы поршней существуют на автомобилях ВАЗ
На автомобилях ВАЗ применяются поршни, классифицированные по диаметру юбки с шагом 0,01 мм. Система разделяет их на пять основных классов: A, B, C, D и E. Каждый класс соответствует определённому диапазону размеров, что позволяет подбирать детали с минимальными зазорами для оптимальной работы двигателя. Например, для двигателей ВАЗ-2108 и его модификаций (21083, 2111) стандартный диаметр поршня составляет 82 мм, но внутри этого значения выделяются классы с разницей в сотые доли миллиметра.
Классы поршней обозначаются латинскими буквами, выбитыми на днище детали. Маркировка A соответствует минимальному диаметру в группе, E – максимальному. Для двигателей объёмом 1,3 л (ВАЗ-21011, 2105) диапазон классов смещён в меньшую сторону: стандартный размер 76 мм, но классы остаются теми же – от A до E. При подборе поршней к блоку цилиндров важно учитывать не только класс, но и фактический износ гильз, чтобы избежать заклинивания или повышенного расхода масла.
- A – диаметр 81,965–81,975 мм (для 82-мм поршней) или 75,965–75,975 мм (для 76-мм).
- B – 81,975–81,985 мм или 75,975–75,985 мм.
- C – 81,985–81,995 мм или 75,985–75,995 мм.
- D – 81,995–82,005 мм или 75,995–76,005 мм.
- E – 82,005–82,015 мм или 76,005–76,015 мм.
Для двигателей ВАЗ-21126 (1,6 л, 16 клапанов) и его аналогов (21127, 21129) применяются поршни с диаметром 82 мм, но с более жёсткими допусками. Здесь классы A–E также актуальны, однако при ремонте часто используют поршни увеличенного размера (ремонтные группы) – +0,4 мм или +0,8 мм. Например, ремонтный поршень класса A будет иметь диаметр 82,365–82,375 мм. При установке таких деталей обязательна расточка блока цилиндров под соответствующий размер.
На старых моделях (ВАЗ-2101, 2103) с диаметром поршня 76 мм классы A–E встречаются реже – чаще используются ремонтные размеры +0,2 мм, +0,4 мм и +0,6 мм. Маркировка на таких поршнях может отсутствовать, поэтому перед установкой требуется замер микрометром. Допустимый зазор между поршнем и цилиндром для этих двигателей составляет 0,05–0,07 мм. Превышение этого значения приводит к стукам, падению компрессии и ускоренному износу.
При замене поршней на ВАЗ всегда проверяйте класс не только поршня, но и цилиндра. Например, если цилиндр расточен под класс D (81,995–82,005 мм), то и поршень должен быть того же класса или соседнего (C или E) с учётом допустимого зазора. Игнорирование этого правила ведёт к перегреву, задирам и выходу двигателя из строя. Для точного подбора используйте нутромер и микрометр – визуальная оценка или приблизительные замеры недопустимы.
Где на поршне ВАЗ указан его класс
Класс поршня ВАЗ маркируется на его днище или юбке в виде латинской буквы (A, B, C, D, E) или цифры (1, 2, 3, 4, 5) в зависимости от модели двигателя. На поршнях для классических моторов (например, ВАЗ-2101–2107) буква выбита на внутренней стороне юбки, рядом с местом крепления поршневого пальца. В двигателях ВАЗ-2108 и новее (включая 16-клапанные) маркировка чаще расположена на торце днища, обращённом к камере сгорания, либо на боковой поверхности под первым компрессионным кольцом.
Для точного определения класса используйте увеличительное стекло или фонарик – надпись может быть мелкой (высота символов 2–3 мм) и забиваться нагаром. На некоторых поршнях (например, для ВАЗ-2112) класс дублируется на наружной стороне юбки в виде проточки или насечки, но основным ориентиром остаётся заводская гравировка. Если маркировка стёрта, измерьте диаметр поршня микрометром: разница между классами составляет 0,01 мм (A – 76,00 мм, B – 76,01 мм и т. д.).
Важно: не путайте класс поршня с ремонтным размером (+0,4 или +0,8 мм), который обозначается цифрами на днище (например, «0,4»). Ремонтные поршни также имеют буквенную маркировку класса, но она смещена относительно номинальных значений. При подборе комплекта проверяйте соответствие класса поршня и цилиндра – допустимое отклонение не более одного класса.

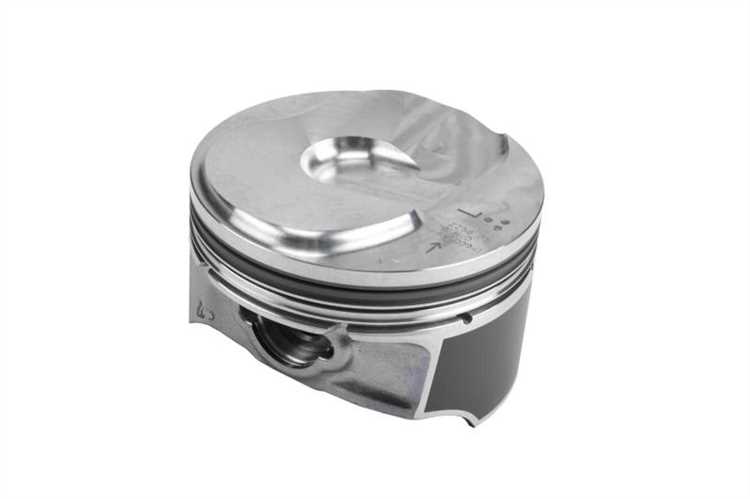

Как измерить диаметр поршня для определения класса
Для точного измерения диаметра поршня ВАЗ потребуется микрометр с ценой деления 0,01 мм. Замеры проводятся в строго определённой плоскости: на расстоянии 52,4 мм от днища поршня для двигателей 2101–2107 и 51,5 мм для 2108–2112. Эта зона соответствует месту контакта поршня с цилиндром при рабочем ходе. Перед измерением очистите поверхность поршня от нагара и масла, чтобы исключить погрешность.
Установите поршень на ровную поверхность, зафиксировав его от смещения. Микрометр размещайте перпендикулярно оси поршня, избегая перекосов. Слегка покачивайте инструмент, добиваясь минимального показания – это и будет истинный диаметр. Повторите замер в двух взаимно перпендикулярных плоскостях (по оси поршневого пальца и перпендикулярно ей) для проверки овальности. Разница более 0,02 мм указывает на износ или деформацию.
Классы поршней ВАЗ обозначаются буквами (A, B, C, D, E) и соответствуют диапазонам диаметров с шагом 0,01 мм. Например, для двигателя 21083 класс A – 81,98–81,99 мм, класс B – 82,00–82,01 мм и так далее до E (82,04–82,05 мм). Сравните полученные значения с таблицей допусков для вашей модели двигателя. Если диаметр выходит за пределы крайнего класса, поршень требует замены или расточки блока под ремонтный размер.
При отсутствии микрометра допускается использование индикаторного нутромера с точностью 0,01 мм, но только в паре с эталонным кольцом. Замер проводится аналогично: в двух плоскостях на заданном расстоянии от днища. Однако погрешность такого метода выше, особенно при износе измерительных поверхностей инструмента. Для двигателей с высокой степенью форсировки (например, 21126) рекомендуется дублировать замеры электронным штангенциркулем с точностью 0,02 мм.
Записывайте результаты каждого замера с указанием плоскости и температуры окружающей среды (оптимально +20°C). При отклонении температуры на каждые 5°C вносите поправку +0,005 мм на каждый градус выше или ниже эталонной. Это критично для двигателей с алюминиевыми поршнями, коэффициент теплового расширения которых составляет ~23·10⁻⁶ 1/°C. Игнорирование температурной поправки может привести к неверному определению класса и последующему заклиниванию поршня в цилиндре.

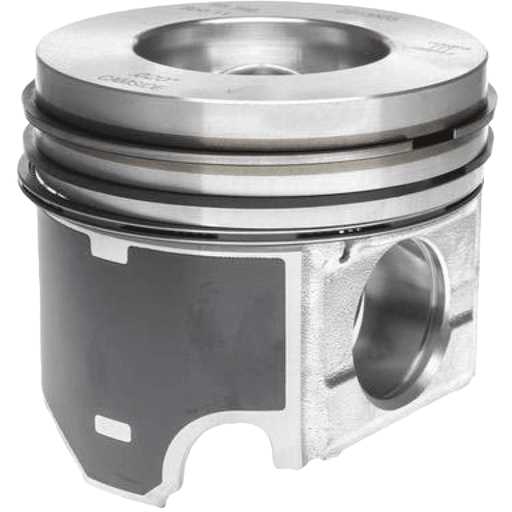

Какие инструменты нужны для проверки класса поршня
Для точного определения класса поршня ВАЗ требуется минимальный набор специализированных инструментов. Основной – микрометр с ценой деления 0,01 мм, предназначенный для измерения диаметра юбки поршня. Модели с диапазоном 75–100 мм (например, МК-100) подходят для большинства двигателей ВАЗ, включая 2101–2107 и 2108–2112. Без микрометра невозможно получить данные с необходимой точностью, так как разница между классами составляет всего 0,01 мм.
Дополнительно понадобится нутромер индикаторный с аналогичной точностью для проверки внутреннего диаметра цилиндра. Оптимальный выбор – НИ-100 или НИ-150 с диапазоном 50–150 мм. Инструмент позволяет выявить износ цилиндра и сопоставить его с классом поршня, что критично при подборе ремонтных размеров. Без нутромера невозможно определить зазор между поршнем и стенкой цилиндра, который для ВАЗ должен составлять 0,025–0,045 мм.
Для фиксации поршня в неподвижном состоянии при измерениях используют специальные струбцины или тиски с мягкими губками. Подойдут модели с шириной губок не менее 50 мм и усилием зажима до 200 кг. Важно избегать перекосов – даже незначительное смещение искажает результаты. Альтернатива – зажимные приспособления с V-образными пазами, обеспечивающие равномерное распределение давления.
Из вспомогательных инструментов необходим штангенциркуль с глубиномером (например, ШЦ-1-125-0,1) для предварительной оценки размеров и проверки высоты поршня. Он не заменит микрометр, но поможет быстро отбраковать поршни с явными отклонениями. Также потребуется лекальная линейка длиной 200–300 мм для контроля плоскостности торцевых поверхностей поршня – деформация более 0,02 мм недопустима.
Для проверки овальности и конусности юбки поршня используют индикатор часового типа с магнитной стойкой. Модели ИЧ-10 или ИЧ-25 с ценой деления 0,01 мм крепятся на штатив, а измерительный наконечник устанавливается перпендикулярно поверхности. Поршень проворачивают на 90° и фиксируют отклонения – допустимая овальность для ВАЗ не должна превышать 0,03 мм.
При работе с поршнями, снятыми с двигателя, обязателен набор щупов для контроля зазоров в канавках поршневых колец. Для ВАЗ подходят щупы толщиной 0,02–0,15 мм. Зазор в верхней канавке должен быть 0,04–0,075 мм, в нижней – 0,03–0,065 мм. Превышение этих значений указывает на износ или несоответствие класса поршня.
Для очистки поршня перед измерениями используют металлическую щетку с латунной щетиной и безворсовую салфетку. Остатки нагара или масла искажают показания микрометра. Категорически запрещено применять наждачную бумагу или абразивные пасты – они снимают металл и изменяют геометрию. После очистки поршень должен быть сухим и обезжиренным.
В условиях СТО или при частой проверке классов поршней целесообразно использовать электронный штангенциркуль или цифровой микрометр с функцией памяти и подключением к ПК. Модели типа Mitutoyo 293-340-30 или Mahr MarCal 16EW позволяют сохранять результаты измерений и автоматически рассчитывать отклонения. Это сокращает время проверки и исключает ошибки оператора, особенно при работе с большими партиями деталей.

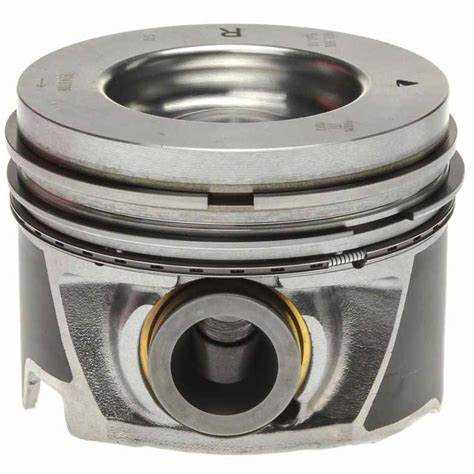

Как подобрать поршень нужного класса при замене
На двигателях ВАЗ классы поршней обозначаются буквами (A, B, C, D, E) и соответствуют диаметру юбки в пределах допуска. Например, для двигателя 21083 стандартный диаметр поршня – 82,0 мм, а классы распределяются с шагом 0,01 мм: A – 82,00–82,01 мм, B – 82,01–82,02 мм и так далее. Перед заменой измерьте диаметр цилиндра нутромером с точностью до 0,01 мм и выберите поршень того же класса, что и цилиндр, или на один класс меньше для обеспечения оптимального зазора.
Если блок цилиндров растачивался, поршни подбираются по ремонтным размерам: +0,4 мм (классы A–E) или +0,8 мм (классы A–E). Ремонтные поршни маркируются дополнительной цифрой (например, 82,4A). При подборе учитывайте, что зазор между поршнем и цилиндром должен составлять 0,025–0,045 мм для двигателей ВАЗ. Превышение этого значения приведет к стукам, а недостаточный зазор – к заклиниванию.
На днище поршня ВАЗ выбита буква класса, но при покупке новых деталей проверяйте маркировку на упаковке. Если поршень без маркировки, измерьте его микрометром в зоне юбки на расстоянии 52,4 мм от днища. Сравните результат с таблицей допусков для вашего двигателя. Для 21126 (1,6 л 16V) классы начинаются с 82,00 мм, но шаг остается 0,01 мм.
При замене одного поршня подбирайте его по классу оставшихся, чтобы избежать дисбаланса. Если все поршни меняются, допускается разница в один класс между цилиндрами, но не более. Для двигателей с высокой степенью форсировки (например, 21124) рекомендуется подбор поршней одного класса с точностью до 0,005 мм, используя микрометр и нутромер с ценой деления 0,001 мм.
Некоторые производители (например, «Автрамат», «Мотордеталь») выпускают поршни с увеличенным зазором для работы в тяжелых условиях. Такие детали маркируются дополнительной буквой «Т» (термостойкие) и требуют проверки зазора по верхней границе допуска (0,045 мм). При установке таких поршней обязательно используйте кольца с увеличенным тепловым зазором (0,4–0,6 мм для компрессионных).
После подбора поршней проверьте их массу. Разница в весе между поршнями одного комплекта не должна превышать 5 г для двигателей ВАЗ. При большей разнице балансируйте поршни, снимая металл с внутренней поверхности юбки или используя специальные грузики. Несоблюдение этого требования приведет к вибрациям и ускоренному износу шатунных вкладышей.
Чем грозит неправильный подбор класса поршня
Несоответствие класса поршня техническим требованиям двигателя ВАЗ приводит к нарушению теплового зазора между поршнем и цилиндром. Для моторов семейства ВАЗ-2108–2112 номинальный зазор составляет 0,025–0,045 мм. Превышение допуска на 0,01 мм увеличивает расход масла на 15–20% из-за прорыва газов в картер, а уменьшение зазора на ту же величину вызывает задиры на юбке поршня уже через 5–7 тыс. км пробега.
Использование поршня не того класса ведет к дисбалансу массы деталей ЦПГ. Разница в весе между соседними классами (например, А и В) достигает 5–7 граммов. При оборотах коленвала 6000 об/мин это создает вибрационную нагрузку до 120 Н·м, что ускоряет износ шатунных вкладышей на 30–40% и приводит к разрушению демпфера крутильных колебаний за 20–25 тыс. км.
Неправильный класс поршня нарушает геометрию камеры сгорания. В двигателях ВАЗ-21126 (Приора) изменение высоты поршня на 0,1 мм смещает степень сжатия на 0,2 единицы. Это снижает мощность на 3–5 л.с. и увеличивает расход топлива на 0,5–0,8 л/100 км. При эксплуатации на бензине АИ-92 вместо АИ-95 возникает детонация, разрушающая перемычки между кольцами за 10–12 тыс. км.
Поршни неверного класса ускоряют износ цилиндров. При зазоре менее 0,015 мм юбка поршня начинает контактировать с зеркалом цилиндра, стирая хонинговальные риски. Это снижает компрессию на 0,3–0,5 атм каждые 5 тыс. км и приводит к необходимости расточки блока под ремонтный размер уже через 30–40 тыс. км. В моторах с чугунными гильзами (ВАЗ-2106) подобная ошибка вызывает кавитационную эрозию стенок гильз.
Несоответствие класса поршня влияет на работу маслосъемных колец. При увеличенном зазоре кольца не обеспечивают герметичность, пропуская до 200 мл масла на 1000 км. В двигателях ВАЗ-21124 это приводит к закоксовыванию канавок поршня и залеганию колец за 15–18 тыс. км. При уменьшенном зазоре кольца теряют подвижность, что увеличивает расход масла до 1 л/1000 км и вызывает масляное голодание шатунных шеек.
Подбор поршня без учета класса грозит разрушением деталей при перегреве. В двигателях ВАЗ-21127 (Гранта) поршни класса С имеют термостойкость до 300°C, а класса Е – до 280°C. При эксплуатации в режиме городских пробок с температурой ОЖ 105–110°C поршни класса Е деформируются, вызывая заклинивание в цилиндре и обрыв шатуна. Ремонт в этом случае требует замены блока цилиндров, коленвала и шатунно-поршневой группы.
